Công ty uy tin nhận khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

CÔNG TY TNHH KỸ THUẬT CATEC CHUYÊN KHẮC PHỤC LỖI VÀ SỬA CHỮA MÀN HÌNH PROFACE NHANH CHÓNG KHU VỰC HỒ CHÍ MINH

CATEC Automation Nhà cung cấp thiết bị công nghiệp, và giải pháp tự động hóa chuyên nghiệp tại Việt Nam. Chúng tôi kết nối những con người với kiến thức, kinh nghiệm kết hợp công nghệ tự động để thỏa mãn nhu cầu của  Khách hàng!

Dịch vụ chúng tôi đưa đến khách hàng.

• Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến...)

• Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)

• Dịch vụ sửa chữa bảo trì (Sửa chữa AC Servo, sửa chữa  biến tần nhanh uy tín toàn quốc & linh kiện chính hãng, sửa PL Siemens LOGO uy tín toàn quốc, sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)...

Những hư hỏng thường gặp trên màn hình Proface

• Sửa màn hình cảm ứng Proface Hư bo nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất.

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới  vì phương án này chắc chắn giá sẽ rẻ hơn.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

•  Sửa màn hình cảm ứng Proface Hư bo CPU

Bo CPU  là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,…  nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này trên Proface các dòng GP2000 trở về trước đơn giản hơn nhiều so với  các thế hệ GP3000, GP4000 sau này. Bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn,  khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng, và các KIT test của hãng… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

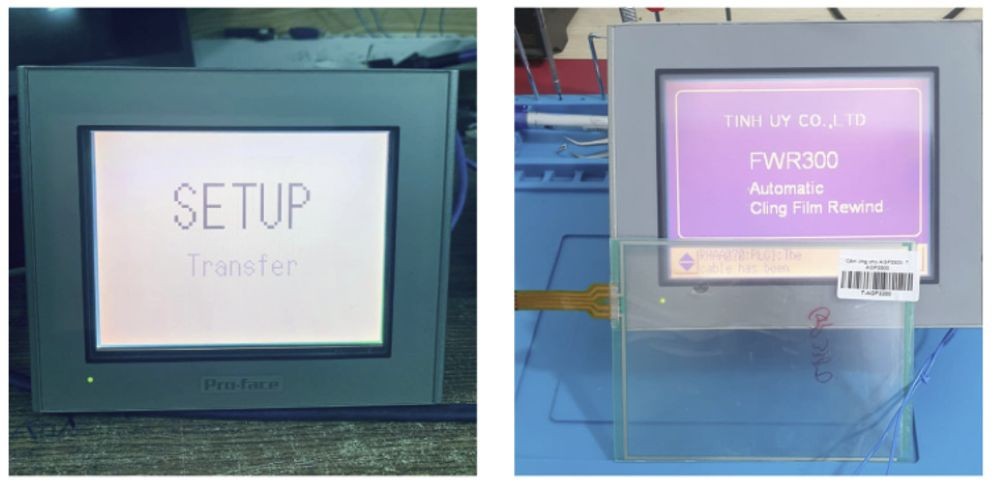

• Sửa màn hình cảm ứng Proface Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi,  do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. Thông thường các nguyên nhân hư hỏng bắt nguồn từ việc  chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong một thời gian dài  dẫn đến màn hình bị liệt điểm cảm ứng ảnh hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản,  Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình: GP4301, GP4401, GP4501, GP4601, GP3302, GP3401, GP3501, GP3500, GP3600, …do chúng đang sử dụng cảm ứng điện trở.

Còn các mã hàng GP37W2, GP2301, GP2300, GP2400, GP2500, GP2501, GP2600, GP2601 sử dụng cảm ứng dạng ma trận nên không cần Calib lại.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

• Sửa màn hình cảm ứng Proface Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI  là bộ phận thường xuyên xảy ra hư hỏng.  Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ,  phồng rộp, sọc ngang màn hình, sọc dọc màn hình,  màn hình không hiển thị được, màn hình bị nhòe,… Đặc biệt nhiều trên các mã hàng GP37W2, GP2301-SC11, SC41, GP2501-SC11, GP2501-SC41, GP2500-SC11, GP2500-SC41, GP2501-LG41,GP2500-LG41 … do chúng sử dụng LCD STN có nhiệt độ trên tấm Panel cao hơn dạng LED và TFT.

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu  thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất,  hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

• Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC trên mành hình Proface là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

• Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới.  các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

Ngoài ra, còn một số lỗi hư hỏng khác như

• Sửa màn hình cảm ứng Proface Sáng đèn vàng mà không lên màn hình: Lỗi thường gặp trên dòng GP2000 và GP3000

• Sửa màn hình cảm ứng Proface Hư bo nguồn SPS: xảy ra nhiều trên các dòng ST3000, GP3000

• Sửa màn hình cảm ứng Proface Hư CPU: Không Boot được vào hệ điều hành Windows CE và chỉ sáng đèn nguồn

• Sửa màn hình cảm ứng Proface Hư bóng cao áp: Hư bóng đèn cap áp hoặc LED

• Sửa màn hình cảm ứng Proface Hư bo cao áp: Hư không sáng màn hình

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

Cách kiểm trA màn hình HMI tại nhà

Khi gặp phải tình trạng màn hình HMI không lên nguồn: Điều đầu tiên cần làm là xác định nguyên nhân của vấn đề. Việc này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu chi phí sửa chữa. Dưới đây là hướng dẫn chi tiết về cách sửa chữa màn hình HMI Omron không lên nguồn.

Kiểm tra nguồn điện màn hình HMI : Nguồn điện là yếu tố đầu tiên cần kiểm tra khi màn hình HMI không lên nguồn, nên sử dụng đồng hồ đo điện để kiểm tra xem nguồn điện cấp cho màn hình HMI có ổn định và đủ điện áp hay không. Nếu phát hiện nguồn điện không ổn định hoặc không đủ điện áp, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
Kiểm tra bo mạch chủ màn hình HMI: Bo mạch chủ là thành phần quan trọng nhất trong màn hình HMI. Nếu bo mạch chủ bị hỏng, màn hình sẽ không hoạt động, cần kiểm tra kỹ lưỡng bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode và tranzitor.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

Kiểm tra màn hình LCD màn hình HMI: Màn hình LCD cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới để khắc phục lỗi.
Kiểm tra kết nối; Các dây kết nối giữa màn hình HMI và các thiết bị khác cũng có thể gây ra lỗi không lên nguồn. Hãy kiểm tra các dây kết nối xem có bị lỏng, gãy hoặc đứt hay không. Nếu phát hiện lỗi, hãy thay thế dây kết nối mới hoặc sửa chữa chỗ bị lỗi.

Xác định nguyên nhân và cách khắc phục lỗi màn hình HMI không hoạt động: Việc xác định nguyên nhân chính xác là rất quan trọng trong quá trình sửa chữa. Dưới đây là một số nguyên nhân phổ biến và cách khắc phục tương ứng.

Sửa màn hình cảm ứng Proface  Lỗi nguồn: Lỗi nguồn là nguyên nhân thường gặp nhất khi màn hình HMI không lên nguồn. Để khắc phục, cần kiểm tra nguồn điện cấp cho màn hình HMI bằng đồng hồ đo điện. Nếu nguồn điện không ổn định, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.

Chuyên khắc phục lỗi và sửa chữa màn hình Proface nhanh chóng khu vực Hồ Chí Minh

Sửa màn hình cảm ứng Proface Lỗi bo mạch chủ: Nếu bo mạch chủ bị hỏng, cần kiểm tra kỹ lưỡng để phát hiện các dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Nếu phát hiện lỗi, có thể thử sửa chữa hoặc thay thế bo mạch chủ mới.
Sửa màn hình cảm ứng Proface  Lỗi màn hình LCD: Màn hình LCD có thể bị hỏng do nhiều nguyên nhân khác nhau, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới.
Sửa màn hình cảm ứng Proface  Lỗi phần mềm: Lỗi phần mềm cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn => có thể thử cài đặt lại phần mềm cho màn hình HMI để khắc phục lỗi phần mềm, có thể tải phần mềm mới từ website của nhà sản xuất hoặc sử dụng đĩa cài đặt đi kèm.

SAU ĐÂY CHÚNG TÔI SẼ GIÚP BẠN KHẮC PHỤC SỮA CHỮA MÀN HÌNH HMI BỊ LỖI NHANH NHẤT

1. Bộ xử lý bị lỗi ( sửa chữa màn hình HMI cảm ứng và bàn phím bị lỗi): chúng ta cần thay thế hoặc sửa chữa hàn IC cảm ứng, hàn lại hoặc thay thế CPU, hoặc cần xem lại lỗi phần mềm thường là một nút cảm ứng nào đó bị mắc kẹt.

2. Sửa chữa màn hình HMI bị lỗi nhưng bàn phím sử dụng bình thường: nên thay thế IC và kiểm tra CPU xem có bị mất kết nối hay bị chập không (có khả năng phần mềm bình thường, CPU bị lỗi nhưng ít gặp)….

3. Sửa lỗi không thể bật hiệu chỉnh, cảm ứng bị lệch: đưa về mặc định của nhà sản xuất hoặc thay thế màn hình cảm ứng mới.

4. Khi mở máy màn hình HMI xuất hiện tình trạng lệch cảm ứng có thể hiệu chỉnh, nhưng nếu không có tác dụng: thay chip cell của màn hình cảm ứng, thiết lập lại thông số của CPU, hàn lại hoặc thay thế IC cảm ứng, kiểm tra điện trở xung quanh IC cảm ứng xem có bị đứt mạch hay không, thay dây cáp màn hình cảm ứng …

5. Sửa chữa màn hình HMI cảm ứng bị lỗi, tháo ra khởi động lại vẫn không được: bốn góc màn hình cảm ứng bị ép chặt: có thể vứt bỏ gioăng xung quanh. Cáp kết nối màn hình cảm ứng với mainboard chính bị đứt: hàn các vị trí tương ứng.

CATEC Automation luôn luôn đặt tiêu chí uy tín - chất lượng lên hàng đầu. Sự hài lòng của quý khách là niềm vinh dự của chúng tôi.

Công ty chúng tôi là đơn vị chuyên sửa chữa màn hình HMI các hãng, khắc phục sự cố tại nhà máy. Trường hợp hư hỏng nặng, cần phải có các thiết bị chuyên dụng để hỗ trợ sửa chữa chúng tôi sẽ mang về công ty và khắc phục với thời gian nhanh chóng để kịp giao lại khách để hạn chế thấp nhất thời gian dừng máy. Thiết bị điện tự động hóa CATEC - dịch vụ chuyên nghiệp cùng hướng đến sự phát triển thịnh vượng.

Các lỗi màn hình thường xuyên gặp phải

– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Dịch vụ của chúng tôi:
– THAY TẤM CẢM ỨNG MÀN HÌNH HMI.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

Màn hình HMI Proface PFXGP4501TADW là thiết bị được sử dụng phổ biến trong nhiều hệ thống máy móc và dây chuyền tự động hóa công nghiệp. Trong quá trình vận hành lâu dài, màn hình có thể xuất hiện nhiều hiện tượng bất thường như không lên nguồn, không khởi động, màn hình tối đen, đèn nguồn không sáng, treo logo, khởi động rồi tắt, mất hiển thị hoặc hoạt động chập chờn. Trong đó, lỗi main board là một trong những nguyên nhân cần được kiểm tra kỹ bởi cấu trúc mạch điện tử bên trong HMI khá phức tạp.

Khi màn hình Proface PFXGP4501TADW bị lỗi main board, việc thay cả thiết bị mới thường khiến doanh nghiệp phát sinh chi phí cao, đồng thời phải thực hiện lại nhiều công đoạn cấu hình, đấu nối và cài đặt. Vì vậy, lựa chọn dịch vụ sửa chữa main board chuyên nghiệp là giải pháp giúp doanh nghiệp tiết kiệm chi phí, rút ngắn thời gian dừng máy và có thể tiếp tục sử dụng thiết bị hiện hữu.

Với kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, dịch vụ Sửa chữa màn hình HMI proface tập trung kiểm tra từng khu vực trên bo mạch để xác định chính xác nguyên nhân gây lỗi. Tùy tình trạng thực tế, kỹ thuật viên có thể xử lý phần nguồn, mạch điều khiển, linh kiện bảo vệ, mạch giao tiếp, bộ nhớ hoặc các khu vực liên quan thay vì thay toàn bộ thiết bị.

1. Tổng quan về màn hình HMI Proface PFXGP4501TADW

Proface là thương hiệu nổi tiếng trong lĩnh vực giao diện người máy HMI, được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp. HMI đảm nhiệm vai trò kết nối giữa người vận hành và hệ thống máy móc, cho phép theo dõi trạng thái thiết bị, nhập thông số, điều khiển quá trình và hiển thị cảnh báo.

Model PFXGP4501TADW thuộc dòng màn hình HMI Proface được thiết kế cho các ứng dụng công nghiệp. Trong quá trình sử dụng, thiết bị phải hoạt động trong môi trường có thể tồn tại nhiệt độ cao, bụi, độ ẩm, rung động, nhiễu điện và biến động nguồn cấp. Đây là những yếu tố có thể tác động trực tiếp đến tuổi thọ linh kiện điện tử.

Một HMI hoàn chỉnh thường bao gồm nhiều thành phần như màn hình LCD, tấm cảm ứng, main board, board nguồn, bộ nhớ, CPU, mạch giao tiếp và các linh kiện phụ trợ. Khi một trong những khu vực này gặp sự cố, HMI có thể hoạt động không bình thường.

Đặc biệt, main board được xem là bộ phận quan trọng vì đảm nhiệm nhiều chức năng xử lý và điều khiển. Nếu main board gặp sự cố nghiêm trọng, màn hình có thể không thể hoàn tất quá trình khởi động.

Trong trường hợp PFXGP4501TADW không khởi động, người dùng không nên vội kết luận rằng màn hình LCD đã hỏng. Hiện tượng màn hình tối đen có thể xuất phát từ nguồn cấp, mạch nguồn, main board, tín hiệu điều khiển LCD hoặc các linh kiện liên quan.

Đây là lý do Sửa chữa màn hình HMI proface cần bắt đầu bằng bước kiểm tra tổng thể thay vì thay linh kiện theo phỏng đoán.

2. Main board HMI Proface có vai trò gì?

Main board là bo mạch trung tâm của HMI. Trên bo mạch có thể bao gồm nhiều linh kiện điện tử thực hiện nhiệm vụ xử lý dữ liệu, điều khiển thiết bị và giao tiếp với các thành phần khác.

Khi cấp nguồn cho HMI, điện áp đi qua các tầng bảo vệ và mạch nguồn trước khi được cung cấp đến các khu vực cần thiết. Sau khi nguồn ổn định, hệ thống xử lý bắt đầu thực hiện quá trình khởi động. Các dữ liệu cần thiết được đọc từ bộ nhớ để thiết bị nạp chương trình và giao diện vận hành.

Nếu một tầng nguồn bị lỗi, CPU không được cấp điện đúng mức, bộ nhớ có vấn đề hoặc đường tín hiệu quan trọng bị gián đoạn, quá trình boot có thể bị dừng.

Một số lỗi main board thường gặp gồm:

• Sửa chữa màn hình HMI proface khởi động liên tục.
• Sửa chữa màn hình HMI proface hoạt động chập chờn.
• Sửa chữa màn hình HMI proface Thiết bị bị mất dữ liệu hoặc không đọc được bộ nhớ.
• Sửa chữa màn hình HMI proface Các cổng giao tiếp hoạt động không ổn định.
• Sửa chữa màn hình HMI proface bị lỗi sau khi nguồn điện trong hệ thống tăng giảm bất thường.

Với những trường hợp này, kỹ thuật viên cần kiểm tra theo từng tầng để tránh thay thế linh kiện không cần thiết.

3. Dấu hiệu màn hình Proface PFXGP4501TADW bị lỗi main board

Không phải tất cả lỗi HMI đều do main board. Tuy nhiên, một số biểu hiện có thể giúp định hướng kiểm tra ban đầu.

Dấu hiệu phổ biến nhất là thiết bị không có phản ứng khi cấp nguồn. Đèn báo không sáng, màn hình không hiển thị và hệ thống không thực hiện quá trình khởi động.

Một trường hợp khác là đèn nguồn vẫn hoạt động nhưng LCD hoàn toàn tối. Lúc này có thể liên quan đến nguồn LCD, tín hiệu điều khiển màn hình, board hiển thị hoặc main board.

Một số thiết bị có thể xuất hiện logo khởi động nhưng sau đó đứng im. Hiện tượng này thường cần kiểm tra phần mềm, bộ nhớ và quá trình boot trước khi kết luận main board bị hỏng.

HMI cũng có thể khởi động lại liên tục. Nguyên nhân có thể đến từ nguồn không ổn định, linh kiện nguồn suy giảm, quá nhiệt hoặc lỗi trong quá trình xử lý dữ liệu.

Ngoài ra, tình trạng HMI lúc lên lúc không cũng là dấu hiệu cần kiểm tra kỹ. Một linh kiện điện tử bị suy giảm hoặc mối hàn có vấn đề có thể khiến thiết bị hoạt động không ổn định theo nhiệt độ và thời gian.

Dịch vụ Sửa chữa màn hình HMI proface cần phân tích các biểu hiện này kết hợp với kết quả đo thực tế để đưa ra phương án xử lý phù hợp.

4. Nguyên nhân khiến PFXGP4501TADW không khởi động

Có nhiều nguyên nhân có thể khiến màn hình HMI Proface không khởi động.

4.1. Nguồn cấp không ổn định

Nguồn điện cấp cho HMI nếu không đúng tiêu chuẩn hoặc bị sụt áp có thể làm thiết bị khởi động không hoàn chỉnh. Trong môi trường công nghiệp, nguồn cấp đôi khi bị ảnh hưởng bởi biến tần, motor công suất lớn, contactor hoặc các thiết bị đóng cắt.

4.2. Hỏng linh kiện trên mạch nguồn

Tụ điện suy giảm, linh kiện công suất lỗi, mạch ổn áp hoạt động không đúng hoặc linh kiện bảo vệ bị hỏng đều có thể khiến main board không nhận được nguồn cần thiết.

4.3. Chập linh kiện

Một linh kiện bị chập có thể kéo sụt đường nguồn và khiến HMI không thể khởi động. Trường hợp này cần xác định đúng vị trí gây chập trước khi cấp nguồn liên tục.

4.4. Lỗi bộ nhớ

Dữ liệu khởi động được lưu trữ trong bộ nhớ. Nếu bộ nhớ lỗi hoặc dữ liệu bị ảnh hưởng, quá trình khởi động có thể bị gián đoạn.

4.5. CPU hoặc mạch xử lý gặp sự cố

CPU đóng vai trò xử lý chính. Khi khu vực xử lý gặp vấn đề, thiết bị có thể không boot hoặc bị treo trong quá trình khởi động.

4.6. Hư hỏng do nhiệt độ

HMI hoạt động liên tục trong tủ điện kín có thể chịu nhiệt cao. Nhiệt độ kéo dài làm giảm tuổi thọ tụ điện, IC và nhiều linh kiện điện tử.

4.7. Ẩm và bụi

Độ ẩm có thể gây oxy hóa chân linh kiện hoặc tạo đường rò trên bo mạch. Bụi bẩn kết hợp hơi ẩm cũng có thể ảnh hưởng đến độ ổn định của thiết bị.

4.8. Sốc điện hoặc đấu nối sai

Nguồn điện bất thường, đấu nhầm cực hoặc sự cố từ hệ thống bên ngoài có thể gây hư hỏng các tầng bảo vệ và linh kiện trên board.

5. Quy trình kiểm tra màn hình Proface PFXGP4501TADW không khởi động

Một quy trình Sửa chữa màn hình HMI proface chuyên nghiệp cần được thực hiện theo từng bước.

Đầu tiên, kỹ thuật viên tiếp nhận thiết bị và ghi nhận hiện tượng lỗi. Các thông tin như HMI có lên nguồn hay không, đèn báo có hoạt động không, thiết bị đã từng sửa chữa hay chưa và lỗi xảy ra trong điều kiện nào đều rất hữu ích.

Tiếp theo là kiểm tra ngoại quan. Kỹ thuật viên quan sát vỏ máy, đầu nối, board mạch, dấu hiệu cháy nổ, oxy hóa hoặc linh kiện biến dạng.

Sau đó tiến hành kiểm tra nguồn cấp và các đường nguồn chính. Không nên cấp nguồn liên tục nếu nghi ngờ có hiện tượng chập trên board.

Nếu nguồn đầu vào bình thường, kỹ thuật viên tiếp tục kiểm tra các tầng nguồn bên trong, điện áp ổn định và các đường cấp đến khu vực xử lý.

Sau khi xác định nguồn hoạt động đúng, quá trình kiểm tra chuyển sang CPU, bộ nhớ, mạch điều khiển LCD và các tín hiệu liên quan.

Trong trường hợp thiết bị có thể giao tiếp với máy tính hoặc thiết bị ngoại vi, kỹ thuật viên có thể kiểm tra thêm để xác định HMI đang thực sự không boot hay chỉ bị lỗi hiển thị.

Cuối cùng, sau khi xử lý, thiết bị cần được kiểm tra hoạt động trong thời gian đủ dài nhằm đánh giá độ ổn định.

6. Sửa main board khác gì thay mới HMI?

Thay mới toàn bộ HMI là phương án nhanh nhưng chi phí có thể cao. Ngoài chi phí mua thiết bị, doanh nghiệp còn phải tính đến công việc tháo lắp, cấu hình, lập trình và kiểm tra lại hệ thống.

Trong khi đó, sửa main board có thể giữ lại thiết bị đang sử dụng nếu phần cứng còn khả năng phục hồi.

Đây là ưu điểm quan trọng của Sửa chữa màn hình HMI proface đối với những doanh nghiệp đang vận hành máy móc liên tục.

Tuy nhiên, không phải trường hợp nào cũng có thể sửa. Nếu main board bị hư hỏng quá nghiêm trọng hoặc linh kiện đặc thù không thể thay thế, kỹ thuật viên cần tư vấn phương án phù hợp hơn.

Một trung tâm sửa chữa chuyên nghiệp không nên cố sửa bằng mọi giá mà cần đánh giá hiệu quả kinh tế, độ ổn định và khả năng sử dụng lâu dài.

7. Các hạng mục có thể kiểm tra và sửa chữa

Dịch vụ sửa chữa HMI Proface có thể bao gồm nhiều hạng mục tùy tình trạng thiết bị.

7.1. Kiểm tra và sửa mạch nguồn

Mạch nguồn là khu vực cần ưu tiên khi HMI không lên nguồn. Kỹ thuật viên kiểm tra đường điện áp, linh kiện công suất, mạch ổn áp và các linh kiện bảo vệ.

7.2. Sửa main board

Nếu main board có lỗi, kỹ thuật viên kiểm tra từng khu vực để xác định linh kiện hoặc đường mạch gây sự cố.

7.3. Kiểm tra bộ nhớ

Bộ nhớ có thể ảnh hưởng trực tiếp đến quá trình boot. Việc kiểm tra cần thực hiện cẩn thận để tránh làm mất dữ liệu quan trọng.

7.4. Kiểm tra CPU

Nếu hệ thống không thực hiện quá trình khởi động, khu vực CPU cần được kiểm tra cùng các nguồn cấp và tín hiệu liên quan.

7.5. Kiểm tra LCD

LCD hỏng có thể khiến người dùng tưởng rằng HMI không hoạt động. Do đó cần phân biệt lỗi hiển thị với lỗi khởi động.

7.6. Kiểm tra cảm ứng

Tấm cảm ứng bị lỗi thường không khiến HMI mất nguồn hoàn toàn, nhưng có thể khiến thiết bị không thao tác được. Tùy tình trạng có thể sửa hoặc thay cảm ứng.

7.7. Kiểm tra cổng giao tiếp

Các cổng giao tiếp bị lỗi có thể gây mất kết nối PLC hoặc thiết bị điều khiển. Kỹ thuật viên có thể kiểm tra đường tín hiệu và linh kiện liên quan.

8. Tại sao không nên tự ý sửa main board HMI?

Main board HMI chứa nhiều linh kiện điện tử nhỏ và các đường mạch có mật độ cao. Nếu không có thiết bị đo và kinh nghiệm, việc sửa chữa có thể làm tình trạng hư hỏng nghiêm trọng hơn.

Một lỗi thường gặp là thay linh kiện dựa trên hiện tượng mà không xác định nguyên nhân. Ví dụ, HMI không lên nguồn chưa chắc do linh kiện nguồn. Nếu thay sai linh kiện, lỗi gốc vẫn tồn tại.

Ngoài ra, việc cấp nguồn nhiều lần khi board đang bị chập có thể gây thêm hư hỏng.

Dữ liệu chương trình cũng là vấn đề cần quan tâm. Việc thao tác không đúng có thể ảnh hưởng đến dữ liệu hoặc cấu hình của thiết bị.

Vì vậy, nếu không có chuyên môn về điện tử công nghiệp, người dùng nên gửi HMI đến đơn vị có kinh nghiệm.

9. Dịch vụ Sửa chữa màn hình HMI proface tại CATEC

CATEC cung cấp dịch vụ sửa chữa HMI công nghiệp với trọng tâm là kiểm tra và xử lý lỗi phần cứng theo tình trạng thực tế.

Đối với Proface PFXGP4501TADW không khởi động, kỹ thuật viên tập trung kiểm tra nguồn, main board, bộ nhớ, CPU, LCD và các khu vực liên quan.

Mục tiêu là xác định đúng nguyên nhân trước khi đưa ra phương án sửa chữa.

Quy trình có thể được thực hiện theo các bước:

1. Tiếp nhận HMI.
2. Ghi nhận tình trạng lỗi.
3. Kiểm tra ngoại quan.
4. Kiểm tra nguồn cấp.
5. Kiểm tra mạch nguồn.
6. Kiểm tra main board.
7. Kiểm tra các đường nguồn và tín hiệu.
8. Xác định linh kiện lỗi.
9. Đề xuất phương án sửa chữa.
10. Tiến hành sửa chữa sau khi thống nhất.
11. Kiểm tra vận hành.
12. Bàn giao thiết bị.

Đối với các thiết bị công nghiệp có giá trị cao, việc kiểm tra kỹ trước khi sửa giúp hạn chế rủi ro và đảm bảo phương án xử lý phù hợp.

10. Lợi ích khi sửa chữa main board HMI Proface

Sửa chữa main board mang lại nhiều lợi ích cho doanh nghiệp.

Trước hết là tiết kiệm chi phí so với việc thay toàn bộ thiết bị. Nếu board chỉ hỏng một số linh kiện, việc xử lý đúng khu vực có thể giúp tận dụng lại phần cứng hiện có.

Thứ hai là giảm thời gian dừng máy. Trong dây chuyền sản xuất, một màn hình HMI lỗi có thể ảnh hưởng đến khả năng vận hành và giám sát máy. Sửa chữa nhanh giúp doanh nghiệp sớm đưa hệ thống trở lại hoạt động.

Thứ ba là giữ lại thiết bị tương thích với hệ thống hiện tại. Khi thay HMI bằng model khác, doanh nghiệp có thể phải kiểm tra lại chương trình, kích thước lắp đặt, giao tiếp và cấu hình.

Thứ tư là hạn chế phát sinh các công việc không cần thiết.

Đây là những lý do dịch vụ Sửa chữa màn hình HMI proface ngày càng được nhiều doanh nghiệp lựa chọn thay vì thay mới ngay khi thiết bị gặp lỗi.

CATEC là một trong những Công Ty có đội ngũ chuyên môn kỹ thuật với tay nghề cao, được huấn luyện chuyên nghiệp và có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa. Chúng tôi đã khắc phục cho hàng nghàn khách hàng gặp một số tình trạng màn hình công nghiệp HMI bị lỗi như vỡ, không lên nguồn, bo khiển, bo động lực, cháy nổ,...ở TP HCM và một số tỉnh lân cận như Đồng Nai, Bình Dương, Bình Phước, Long An, Tây Ninh,..Bên cạnh đó chúng tôi luôn hổ trợ quý khách hàng 24/7 thông qua hotline: 0913 121 308 để được tư vấn một cách tốt nhất.

Công ty CATEC sửa chữa HMI PROFACE có thể xử lý nhiều loại lỗi khác nhau. Dưới đây là một số lỗi phổ biến mà CATEC từng sửa chữa qua

• Màn hình HMI PROFACE Lỗi phần cứng: Đó là các vấn đề liên quan đến phần cứng của màn hình HMI như màn hình hiển thị hình ảnh (LCD) bị hỏng, tấm cảm ứng màn hình không hoạt động (hoặc mất một số điểm, điểm chạm bị lệch vị trí), lỗi trong bo mạch chủ như: nút bấm không hoạt động, cổng kết nối hỏng, mất nguồn điện cung cấp cho các linh kiện trong bo mạch, hoặc các vấn đề khác liên quan đến linh kiện phần cứng.
• Màn hình HMI PROFACE Lỗi phần mềm: Các lỗi phần mềm gồm các vấn đề liên quan đến hệ điều hành HMI, lỗi ứng dụng, lỗi giao thức truyền thông, hoặc các lỗi liên quan đến việc tương tác với các thiết bị khác trong hệ thống. Công ty sửa chữa có thể khắc phục các lỗi này bằng cách nâng cấp phần mềm, sửa lỗi trong mã nguồn, hoặc thiết lập lại cấu hình.
• Màn hình HMI PROFACE Lỗi kết nối: Khi màn hình HMI không thể kết nối hoặc giao tiếp với các thiết bị khác trong hệ thống, có thể do lỗi cấu hình kết nối, cổng kết nối bị hỏng, cấu hình mạng không chính xác hoặc lỗi phần mềm liên quan đến giao thức truyền thông. Công ty sửa chữa có thể kiểm tra và sửa chữa các lỗi kết nối này để khôi phục lại hoạt động bình thường của hệ thống.
• Màn hình HMI PROFACE Lỗi hiển thị: Đây là các vấn đề liên quan đến hiển thị hình ảnh trên màn hình hiển thị ( LCD) như màn hình bị mờ không thể đọc được, hiển thị sai thông tin, không hiển thị được hình ảnh hoặc đồ họa hoặc màn hình có nhiều sọc. Công ty sửa chữa có thể kiểm tra và thay thế các linh kiện màn hình hoặc sửa lỗi phần mềm liên quan để khắc phục lỗi hiển thị.
• Màn hình HMI PROFACE Lỗi cấu hình và lỗi thiết lập: Đôi khi, các lỗi có thể xuất hiện do cấu hình không chính xác hoặc thiết lập sai trên màn hình HMI. Công ty sửa chữa có thể kiểm tra và điều chỉnh lại cấu hình và thiết lập để đảm bảo hoạt động đúng đắn.

- Màn hình cảm ứng PROFACE Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI PROFACE sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của PROFACE dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
- Màn hình cảm ứng PROFACE Hư phần hiển thị LCD. Màn hình LCD của PROFACE là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD hoặc không sáng đèn trên màn hình khi khởi động.
- Màn hình cảm ứng PROFACE Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
- Sửa màn hình HMI PROFACE Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
- Màn hình cảm ứng PROFACE Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
- Màn hình cảm ứng PROFACE Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của HMI PROFACE được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình.

Nhận sửa màn hình HMI PROFACE với các lỗi hư hỏng như:

- Sửa HMI PROFACE hư bo, hư mạch, cháy bo mạch

- Sửa HMI PROFACE Lỗi đèn cao áp

- Sửa màn hình HMI PROFACE bị hư cảm ứng, màn hình cảm ứng bị đơ, bị liệt, cảm ứng chạm không ăn, cảm ứng bị lệch điểm

- Sửa màn hình HMI PROFACE Hư gương màn hình cảm ứng, bể màn hình cảm ứng, bể mặt kính cảm ứng, bể màn hình nhưng vẫn cảm ứng được, cần thay màn hình HMI do bể vỡ

- Sửa màn hình HMI PROFACE Lỗi LCD: Lỗi không hiển thị, bị tối đen màn hình, LCD lỗi trắng màn hình, hoặc bị hiển thị mờ, nhòe, hiển thị sọc, hiển thị loang màu, chấm đen,…

- Sửa màn hình PROFACE bị hư nguồn, nguồn chập chờn, bấm không ănVà những trường hợp hư hỏng khác chúng tôi đều có thể khắc phục và sửa được.

Màn hình cảm ứng công nghiệp HMI PROFACE là những màn hình cảm ứng có độ bền cao, hoạt động bền bỉ và mạnh mẽ, được sử dụng rất rộng rãi trên thị trường. Mặc dù HMI có độ bền cao, nhưng quá trình sử dụng lâu dài sẽ khó tránh khỏi các tình trạng bị lỗi, bị hư hỏng và cần phải sửa màn hình HMI PROFACE nếu người dùng không thể tự khắc phục lỗi được. Để tiết kiệm thời gian và chi phí sửa chữa, người dùng nên chọn những nơi có sẵn linh kiện và đặc biệt là có nhiều kinh nghiệm trong ngành để sửa màn hình HMI PROFACE nhanh chóng.

Với nhiều năm kinh nghiệm trong ngành sửa chữa thiết bị điện công nghiệp, mà đặc biệt là sửa màn hình cảm ứng công nghiệp, CATEC luôn có sẵn trang thiết bị hiện đại và đầy đủ linh kiện của nhiều hãng, nhiều model sản phẩm, đảm bảo cung cấp những dịch vụ sửa chữa thiết bị điện công nghiệp nhanh chóng nhất, bao gồm cả sửa màn hình HMI tất cả các hãng nói chung, nhận sửa màn hình HMI PROFACE lấy ngay trong ngày với giá cả cạnh tranh.

Chuyên khắc phục sửa chữa màn hình HMI PROFACE bị các lỗi sau:

• Lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.
• Sửa màn hình HMI PROFACE Lỗi do lên nguồn, mất nguồn, có nguồn cấp mà màn hình không thấy tín hiệu.
• Lỗi nổ tụ, hư tụ, hư linh kiện điện trở....
• Lỗi truyền thông: không truyền thông được với PLC, cáp ok hết, cài đặt ok hết nhưng lại không truyền thông được.
• Vi xử lý bị hư, tốc độ xử lý rất chậm gần như bị hư CPU.
• Hư LCD hiển thị, Màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình luôn, trầy rước, nát màn hình.
• Sửa màn hình HMI PROFACE Mất chương trình hoặc có chương trình nhưng muốn lấy chương trình làm dự phòng hay đổ qua con mới.
• Màn hình HMI PROFACE Mất chương trình luôn không cách nào lấy lại, chúng tôi có đội ngũ kỹ sư khảo sát và viết lại chương trình mới.
• Các linh kiện, phụ kiện màn hình chính hãng . Bảo hành 6 tháng - hư hỏng đổi mới. Chất lượng linh kiện đạt tiêu chuẩn quốc tế. Lắp đặt, sửa chữa, thay thế tại Nhà máy.

Để đảm bảo thiết bị hoạt động ổn định sau khi sửa chữa, việc xử lý màn hình HMI  không chỉ dừng lại ở thay thế linh kiện bị hỏng mà cần thực hiện theo một quy trình kiểm tra bài bản. Tại CATEC Automation mỗi màn hình trước khi sửa đều được đánh giá tổng thể nhằm xác định chính xác nguyên nhân gây lỗi, từ đó đưa ra phương án sửa chữa tối ưu, hạn chế phát sinh chi phí không cần thiết.

Quy trình sửa màn hình HMI thường bao gồm các bước sau:

• Tiếp nhận và ghi nhận tình trạng thực tế của thiết bị.

• Kiểm tra ngoại quan màn hình, mặt kính, cổng kết nối và bo mạch.

• Đo kiểm nguồn cấp, điện áp LCD và các khối chức năng.

• Kiểm tra Mainboard, Driver LCD, EEPROM và IC điều khiển.

• Xác định nguyên nhân gây lỗi sọc LCD hoặc hiển thị ngược.

• Thay thế hoặc sửa chữa linh kiện hư hỏng.

• Chạy thử liên tục trong nhiều giờ với thiết bị chuyên dụng.

• Bàn giao và bảo hành sau khi thiết bị đạt yêu cầu kỹ thuật.

Lý Do Nên Chọn CATEC Automation Sửa Màn Hình HMI

• Am hiểu sâu về thiết bị tự động hóa công nghiệp
• Đã sửa chữa thành công nhiều ca lỗi phức tạp
• Thời gian xử lý nhanh, đúng tiến độ
• Chi phí hợp lý, không phát sinh bất ngờ
• Chính sách bảo hành rõ ràng sau sửa

Không chỉ sửa lỗi hiện tại, chúng tôi còn tư vấn cách sử dụng và bảo vệ màn hình công nghiệp để hạn chế hư hỏng tái diễn.

Ưu điểm sửa màn hình HMI tại CATEC Automation

• Chuyên môn cao – Đội ngũ giàu kinh nghiệm

  • Kỹ thuật viên hơn 10 năm kinh nghiệm, am hiểu nhiều dòng HMI: Allen Bradley, Siemens, Delta, Weintek, Proface, Omron…

  • Xử lý cả lỗi phần cứng, phần mềm, từ cảm ứng, LCD, nguồn đến truyền thông.

• Thiết bị và linh kiện chính hãng

  • Sử dụng máy đo, máy nạp, thiết bị test chuyên dụng.

  • Linh kiện thay thế đạt chuẩn, đảm bảo hoạt động bền bỉ lâu dài.

• Sửa nhanh – Tiết kiệm thời gian

  • Thời gian sửa trung bình chỉ từ 1–3 ngày.

  • Có dịch vụ sửa nhanh 24h cho trường hợp cần gấp.

• Bảo hành rõ ràng

  • Bảo hành từ 3–6 tháng tùy loại lỗi và linh kiện thay thế.

  • Hỗ trợ kỹ thuật miễn phí trong thời gian bảo hành.

• Hỗ trợ toàn quốc

  • Nhận – trả máy qua đơn vị vận chuyển, đóng gói an toàn.

  • Tư vấn miễn phí qua điện thoại, Zalo, email.

• Giá cả minh bạch – Không phát sinh

  • Kiểm tra và báo giá trước khi sửa.

  • Không thu thêm chi phí ngoài báo giá đã thống nhất.

Cam Kết Dịch Vụ Sửa Màn Hình HMI

• Kiểm tra chính xác nguyên nhân lỗi
• Tư vấn trung thực, rõ ràng
• Không thay linh kiện khi chưa thống nhất
• Bảo mật dữ liệu và chương trình máy
• Hỗ trợ kỹ thuật sau sửa

Chúng tôi có kinh nghiệm sửa chữa đa dạng các dòng HMI trên thị trường, bao gồm:

• HMI Mitsubishi (GOT1000, GOT2000, GT10/GT14/GT16…)

• HMI Siemens (KTP, TP, Comfort Panel…)

• HMI Omron (NB, NS, NS5/NS8…)

• HMI Delta (DOP-B, DOP-W, DOP-100…)

• HMI Weintek (MT, TK, iE, XE, cMT…)

• HMI Samkoon (SK, GC Series…)

• HMI Proface (GP2000, GP3000, GP4000…)

• HMI Kinco (MT4000, MT5000…)

• HMI Xinje / TouchWin (TG, TK, TGA, TP, XT0P…)

• HMI Fuji, Hitachi, Panasonic, Schneider, Allen-Bradley

• HMI B&R, RedLion, IDEC, ESA, Hitech…

Nhận sửa từ các lỗi nhẹ đến lỗi nặng: liệt cảm ứng, ố màn, sọc, mất nguồn, không hiển thị, lỗi bo mạch, giao tiếp không được

Hình ảnh thực tế màn hình công nghiệp đang được sửa chữa tại Catec Automation

Hình ảnh thực tế màn hình công nghiệp đang được sửa chữa tại Catec Automation

Hình ảnh thực tế màn hình công nghiệp đang được sửa chữa tại Catec Automation

Hình ảnh thực tế màn hình công nghiệp đang được sửa chữa tại Catec Automation

Hình ảnh thực tế màn hình công nghiệp đang được sửa chữa tại Catec Automation
