Hướng dẫn sửa màn hình HMI Uniop Etop bị lỗi và cách xử lý hiệu quả tại nhà

1. Tổng quan về màn hình HMI Uniop Etop và vai trò trong hệ thống công nghiệp

• Màn hình HMI Uniop Etop là thiết bị giao tiếp người – máy (Human Machine Interface) được sử dụng phổ biến trong các dây chuyền sản xuất tự động hóa.
• Thiết bị này đóng vai trò trung gian hiển thị trạng thái máy móc, cảnh báo lỗi, điều khiển vận hành và giám sát quy trình sản xuất theo thời gian thực.
• Dòng Uniop Etop được đánh giá cao nhờ độ bền, khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt như: bụi, nhiệt độ cao, rung động, độ ẩm.
• Tuy nhiên, sau thời gian dài sử dụng, màn hình HMI vẫn có thể gặp các lỗi kỹ thuật cần sửa chữa chuyên sâu để đảm bảo hệ thống hoạt động trở lại bình thường.

2. Các dấu hiệu nhận biết màn hình HMI Uniop Etop bị lỗi

• Sửa màn hình HMI Uniop Etop Màn hình không lên nguồn dù đã cấp điện đúng chuẩn.
• Sửa màn hình HMI Uniop Etop Màn hình bị tối đen nhưng thiết bị vẫn hoạt động bên trong.
• Sửa màn hình HMI Uniop Etop Cảm ứng bị loạn, không nhận thao tác hoặc lệch điểm chạm.
• Sửa màn hình HMI Uniop Etop Màn hình xuất hiện sọc ngang, sọc dọc hoặc nhiễu hình ảnh.
• Sửa màn hình HMI Uniop Etop Thiết bị bị treo logo khởi động, không vào được chương trình điều khiển.
• Sửa màn hình HMI Uniop Etop Mất kết nối PLC, không truyền/nhận dữ liệu.
• Sửa màn hình HMI Uniop Etop Màn hình báo lỗi hệ thống, lỗi firmware hoặc lỗi boot.
• Sửa màn hình HMI Uniop Etop Hiển thị chập chờn, lúc sáng lúc tối không ổn định.

3. Nguyên nhân phổ biến gây lỗi màn hình HMI Uniop Etop

• Sửa màn hình HMI Uniop Etop Lỗi nguồn cấp do adapter, bộ chuyển đổi hoặc mạch nguồn bên trong hỏng.
• Sửa màn hình HMI Uniop Etop Tụ điện bị phù, khô, giảm dung lượng do hoạt động lâu dài.
• Sửa màn hình HMI Uniop Etop IC nguồn, IC xử lý trung tâm bị lỗi nhiệt hoặc chập mạch.
• Sửa màn hình HMI Uniop Etop Cáp tín hiệu LCD bị lỏng, oxy hóa hoặc đứt ngầm.
• Sửa màn hình HMI Uniop Etop Màn hình LCD xuống cấp theo thời gian sử dụng.
• Sửa màn hình HMI Uniop Etop Lỗi phần mềm, firmware bị treo hoặc bị ghi đè sai phiên bản.
• Sửa màn hình HMI Uniop Etop Lỗi do môi trường: bụi công nghiệp, độ ẩm cao, rung động mạnh.
• Sửa màn hình HMI Uniop Etop Cổng truyền thông RS232/RS485 hoặc Ethernet bị hư hỏng.
• Sửa màn hình HMI Uniop Etop Sét đánh lan truyền qua đường nguồn hoặc tín hiệu gây hỏng bo mạch.

4. Quy trình kiểm tra ban đầu khi HMI Uniop Etop gặp sự cố

• Kiểm tra nguồn cấp đầu vào:
  • Đo điện áp 24VDC hoặc theo thông số máy.
  • Kiểm tra dây nguồn có bị lỏng hoặc đứt không.
• Kiểm tra tín hiệu hiển thị:
  • Quan sát có backlight hay không.
  • Kiểm tra hiện tượng sáng mờ hoặc không sáng.
• Kiểm tra kết nối PLC:
  • Rút và cắm lại cáp truyền thông.
  • Kiểm tra cấu hình port trong phần mềm.
• Kiểm tra nhiệt độ thiết bị:
  • Thiết bị quá nóng có thể gây treo hệ thống.
• Kiểm tra tình trạng đèn báo hoặc tín hiệu trạng thái.

5. Cách sửa lỗi màn hình HMI Uniop Etop không lên nguồn

• Bước 1: Kiểm tra nguồn cấp ngoài
  • Đảm bảo nguồn 24VDC ổn định.
  • Thay thử bộ nguồn khác nếu nghi ngờ sai điện áp.
• Bước 2: Kiểm tra cầu chì bên trong
  • Mở thiết bị kiểm tra fuse bảo vệ.
  • Thay thế đúng thông số kỹ thuật.
• Bước 3: Kiểm tra bo nguồn
  • Đo các đường điện áp thứ cấp.
  • Kiểm tra IC nguồn có bị chập không.
• Bước 4: Sửa chữa hoặc thay thế linh kiện
  • Thay tụ lọc nguồn bị phồng.
  • Thay IC DC-DC nếu mất áp.
• Bước 5: Kiểm tra lại toàn bộ hệ thống trước khi lắp lại.

6. Cách khắc phục lỗi màn hình bị tối nhưng máy vẫn chạy

• Nguyên nhân thường gặp:
  • Hỏng đèn nền (backlight).
  • Hỏng inverter hoặc mạch LED driver.
• Phương án sửa chữa:
  • Kiểm tra áp cấp cho hệ thống đèn nền.
  • Thay LED backlight nếu bị già hóa.
  • Thay IC điều khiển ánh sáng.
  • Kiểm tra cáp nối LCD với bo chính.
• Lưu ý kỹ thuật:
  • Không tự tăng áp backlight vì có thể gây cháy panel.

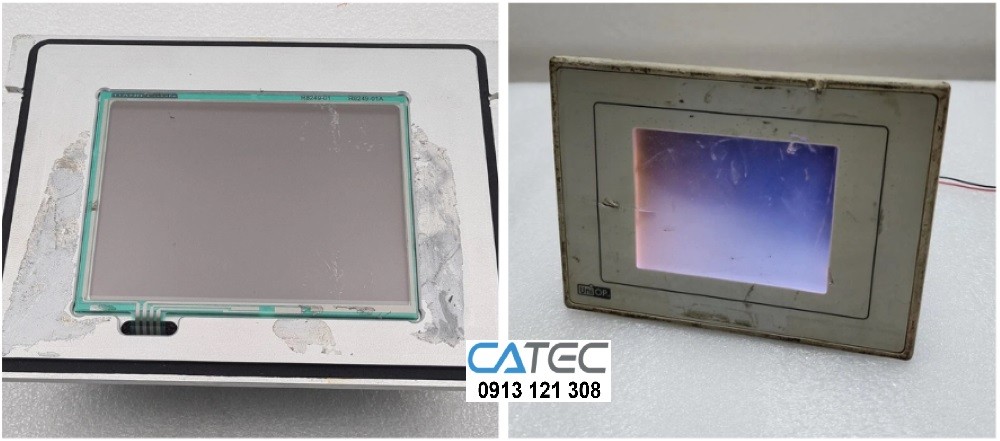

7. Sửa lỗi cảm ứng HMI Uniop Etop bị loạn hoặc không nhận

• Nguyên nhân:
  • Lỗi calibration cảm ứng.
  • Cáp touch bị lỏng hoặc đứt.
  • Panel cảm ứng bị hỏng do va đập hoặc môi trường.
• Cách xử lý:
  • Thực hiện hiệu chỉnh lại cảm ứng (calibration).
  • Kiểm tra driver touch trong hệ thống.
  • Thay màn cảm ứng nếu hư phần cứng.
• Quy trình kỹ thuật:
  • Ngắt nguồn hoàn toàn trước khi tháo.
  • Sử dụng thiết bị chống tĩnh điện khi thao tác.

8. Khắc phục lỗi sọc màn hình, nhiễu hình ảnh

• Nguyên nhân chính:
  • Cáp tín hiệu LCD bị lỏng.
  • Panel LCD bị lỗi điểm ảnh.
  • IC điều khiển đồ họa lỗi.
• Hướng xử lý:
  • Kiểm tra và vệ sinh socket LCD.
  • Thay cáp tín hiệu mới.
  • Test bằng màn hình dự phòng nếu có.
  • Thay LCD nếu lỗi panel không sửa được.

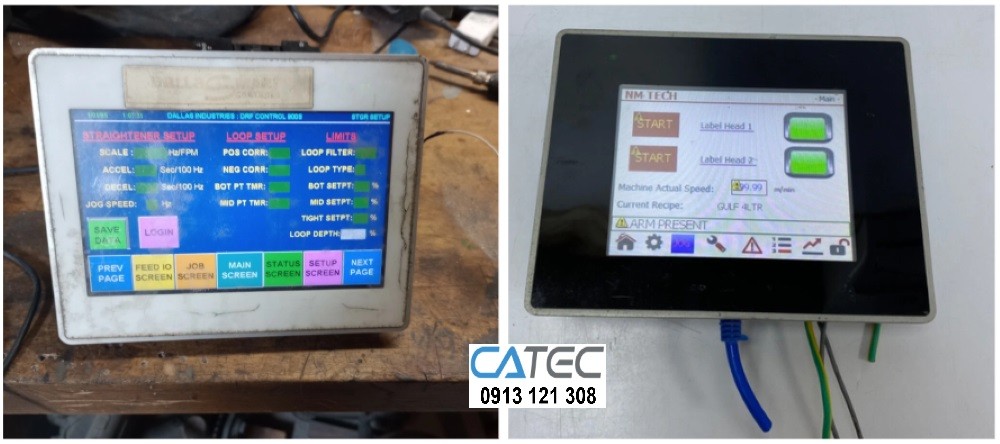

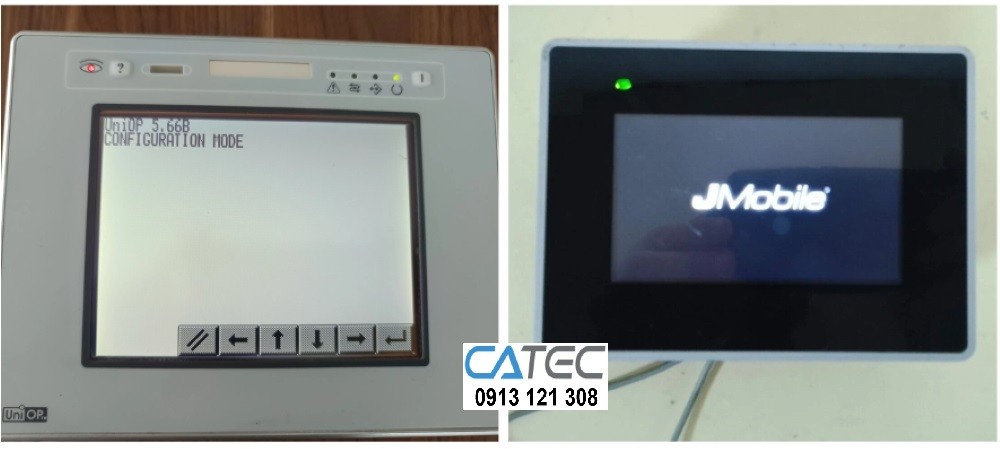

9. Sửa lỗi HMI Uniop Etop treo logo không vào được chương trình

• Nguyên nhân:
  • Lỗi firmware.
  • Bộ nhớ flash bị lỗi hoặc đầy.
  • File hệ thống bị hỏng.
• Giải pháp:
  • Nạp lại firmware chuẩn của nhà sản xuất.
  • Reset thiết bị về trạng thái factory.
  • Thay chip nhớ nếu lỗi nặng.
• Lưu ý:
  • Cần sao lưu chương trình trước khi nạp lại.

10. Lỗi mất kết nối PLC và cách xử lý

• Nguyên nhân:
  • Sai cấu hình truyền thông.
  • Cáp RS485/RS232 bị đứt.
  • Port PLC bị lỗi.
• Cách khắc phục:
  • Kiểm tra lại thông số baudrate, parity.
  • Thay cáp truyền thông chuẩn chống nhiễu.
  • Test bằng thiết bị PLC khác để xác định lỗi.

Hạng mục sửa Màn Hình HMI UniOP eTOP

• Màn hình không lên nguồn

• Màn hình lên nguồn nhưng không hiển thị

• Tối màn hình, mất đèn nền

• Mờ hình, hiển thị kém

• LCD sọc ngang, sọc dọc

• LCD loang màu, đốm đen

• LCD vỡ, nứt

• Bấm không nhạy

• Liệt cảm ứng một phần hoặc toàn bộ

• Loạn cảm ứng, tự nhảy điểm

• Cảm ứng lệch tọa độ

• Đứng màn hình, treo logo

• Mất giao tiếp với PLC

• Không tải được chương trình

• Lỗi bộ nhớ, lỗi firmware

• Mất dữ liệu sau khi khởi động lại

• Nóng bất thường, chạy không ổn định

• Cổng truyền thông COM/USB/Ethernet lỗi

• Màn hình tự tắt, tự khởi động lại
