Sửa màn hình Proface GP-4401TAD hư CPU, lỗi lỗ không hiển thị – Khắc phục nhanh chóng

1. Trung tâm sửa chữa Màn hình Proface GP-4401TAD hư CPU lỗ không lên hình – Giới thiệu chuyên sâu
Bài viết này được xây dựng dành cho kỹ thuật viên, doanh nghiệp sản xuất và đơn vị bảo trì đang gặp lỗi nghiêm trọng trên dòng màn hình HMI Proface GP-4401TAD, đặc biệt tình trạng hư CPU, lỗi không lên hình, mất hiển thị, treo boot hoặc chết hoàn toàn.

Dòng HMI Proface GP-4401TAD là thiết bị giao diện người-máy phổ biến trong các dây chuyền công nghiệp, có nhiệm vụ:

• Hiển thị trạng thái vận hành máy móc
• Cho phép điều khiển PLC và hệ thống tự động hóa
• Giám sát dữ liệu sản xuất theo thời gian thực

Khi thiết bị gặp lỗi CPU hoặc không lên hình, toàn bộ dây chuyền có thể bị gián đoạn, gây thiệt hại lớn.

2. Tổng quan cấu trúc màn hình HMI Proface GP-4401TAD
Để hiểu lỗi hư CPU, cần nắm cấu trúc cơ bản của thiết bị:

• Sửa màn hình HMI Proface Bo mạch CPU chính (Mainboard)
  • Xử lý dữ liệu giao tiếp PLC
  • Điều khiển hiển thị LCD
• Sửa màn hình HMI Proface Bộ nhớ Flash / NAND
  • Lưu chương trình HMI
• Sửa màn hình HMI Proface RAM hệ thống
  • Xử lý runtime
• Sửa màn hình HMI Proface IC nguồn (Power IC)
  • Cung cấp điện áp 1.2V / 3.3V / 5V

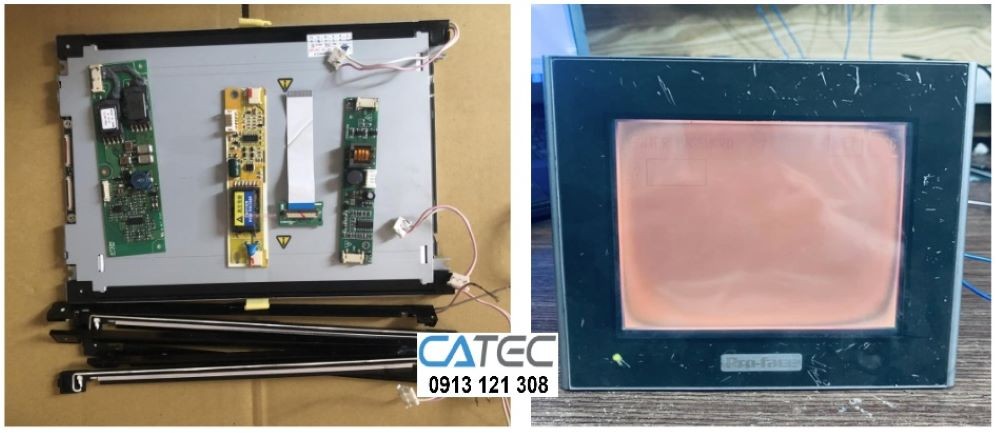

• Sửa màn hình HMI Proface LCD và board hiển thị
  • Hiển thị giao diện người dùng
• Sửa màn hình HMI Proface Cổng truyền thông (RS232, RS485, Ethernet)

CPU là trung tâm xử lý, khi lỗi sẽ kéo theo toàn bộ hệ thống ngưng hoạt động.

3. Dấu hiệu nhận biết lỗi CPU trên Proface GP-4401TAD
Các dấu hiệu phổ biến:

• Sửa màn hình HMI Proface Màn hình không lên hình hoàn toàn
• Sửa màn hình HMI Proface Có đèn nguồn nhưng không hiển thị
• Sửa màn hình HMI Proface Treo logo Proface hoặc không boot
• Sửa màn hình HMI Proface Không giao tiếp được PLC
• Sửa màn hình HMI Proface Reset liên tục
• Sửa màn hình HMI Proface Nóng bất thường khu vực CPU
• Sửa màn hình HMI Proface Không nhận USB hoặc cổng COM

Dạng lỗi này thường bị nhầm với lỗi màn hình LCD hoặc nguồn, tuy nhiên thực tế CPU đã bị lỗi sâu.

4. Nguyên nhân gây hư CPU trên GP-4401TAD
Có nhiều nguyên nhân kỹ thuật dẫn đến lỗi CPU:

• Sụt áp nguồn cấp cho CPU
  • Do IC nguồn yếu hoặc tụ lọc khô
• Môi trường bụi công nghiệp
  • Làm chập mạch vi điều khiển
• Nhiệt độ cao kéo dài
  • CPU hoạt động quá tải
• Lỗi firmware hoặc flash corrupted
• Sét đánh lan truyền qua đường tín hiệu
• Chập cổng COM hoặc Ethernet
• Linh kiện lão hóa theo thời gian

Trong thực tế sửa chữa, hơn 60% lỗi CPU đến từ nguồn cấp không ổn định.

5. Phân biệt lỗi CPU và lỗi màn hình LCD
Kỹ thuật viên cần phân biệt rõ:

• Nếu lỗi LCD:
  • Có tiếng boot
  • Có giao tiếp PLC
  • Đèn vẫn hoạt động bình thường
• Nếu lỗi CPU:
  • Không boot hệ điều hành
  • Không giao tiếp
  • Không hiển thị gì hoặc đứng logo
  • Cổng COM không phản hồi

Việc xác định đúng giúp tiết kiệm chi phí sửa chữa.

6. Quy trình kiểm tra tại trung tâm sửa chữa chuyên nghiệp
Một trung tâm sửa chữa uy tín sẽ thực hiện:

• Kiểm tra nguồn tổng thể
  • Đo điện áp đầu vào
  • Kiểm tra ripple nguồn
• Kiểm tra mainboard
  • Quan sát cháy nổ linh kiện
• Đo CPU và chipset
  • Kiểm tra nhiệt độ bất thường
• Test ROM / Flash
  • Kiểm tra lỗi firmware
• Kiểm tra cổng giao tiếp
  • RS232 / RS485 / LAN

Quy trình phải đảm bảo không bỏ sót lỗi ẩn.

7. Phương pháp xử lý lỗi CPU GP-4401TAD
Tùy mức độ hư hỏng sẽ có phương án:

• Trường hợp nhẹ:
  • Reflash firmware gốc
  • Nạp lại hệ điều hành HMI
• Trường hợp trung bình:
  • Thay IC nguồn liên quan CPU
  • Thay tụ lọc, diode bảo vệ
• Trường hợp nặng:
  • Thay CPU BGA (reball hoặc thay thế)
  • Thay mainboard đồng bộ
• Trường hợp đặc biệt:
  • Phục hồi board cháy
  • Câu lại đường mạch bị đứt

8. Kỹ thuật reball CPU trong sửa chữa HMI
Reball CPU là kỹ thuật cao cấp:

• Tháo CPU khỏi mainboard bằng máy khò nhiệt chuẩn
• Làm sạch chân BGA
• Tạo lại bi chì (reball)
• Gắn lại CPU đúng chuẩn nhiệt độ
• Test lại toàn bộ hệ thống

Yêu cầu:

• Kỹ thuật viên tay nghề cao
• Máy móc chuyên dụng BGA rework station

9. Các lỗi nguồn liên quan gây hư CPU
Một số lỗi nguồn thường gặp:

• IC DC-DC hỏng
• Tụ hóa ESR cao
• Chập đường 3.3V
• Chập đường core CPU 1.2V
• Nguồn dao động không ổn định

Dấu hiệu:

• CPU nóng nhanh
• Máy reset liên tục
• Không boot được hệ điều hành

10. Kiểm tra firmware và lỗi boot hệ thống
Firmware lỗi cũng gây ra tình trạng:

• Treo logo Proface
• Không vào giao diện chính
• Màn hình trắng hoặc đen
• Không nhận file project

Giải pháp:

• Nạp lại firmware chuẩn GP-4401TAD
• Restore hệ thống qua USB hoặc tool chuyên dụng

Dịch vụ sửa chữa của trung tâm chúng tôi

Các dịch vụ chính:

• Sửa chữa màn hình Proface GP-4401TAD hư CPU, không hiển thị hình.

• Thay thế linh kiện CPU, bo mạch chính chính hãng.

• Kiểm tra, sửa chữa nguồn cấp, mạch điều khiển.

• Cập nhật firmware, phần mềm mới nhất.

• Kiểm tra toàn bộ hệ thống, đảm bảo hoạt động ổn định lâu dài.

Quy trình sửa chữa chuyên nghiệp:

1. Tiếp nhận và khảo sát ban đầu: Tiếp nhận thiết bị, xác định lỗi qua kiểm tra ban đầu.

2. Chẩn đoán chính xác: Sử dụng thiết bị chẩn đoán, kiểm tra mạch, linh kiện.

3. Báo giá và phương án sửa chữa: Thông báo rõ ràng về chi phí, thời gian sửa chữa.

4. Thực hiện sửa chữa: Thay thế linh kiện, cập nhật phần mềm.

5. Kiểm tra vận hành: Đảm bảo thiết bị hoạt động đúng chức năng.

6. Giao trả khách hàng: Bảo hành dài hạn, hỗ trợ kỹ thuật sau sửa chữa.

Cam kết của trung tâm:

• Linh kiện chính hãng, chất lượng cao.

• Thời gian sửa chữa nhanh chóng.

• Bảo hành dài hạn, hỗ trợ kỹ thuật liên tục.

• Giá cả cạnh tranh, hợp lý.
