Màn hình HMI Siemens đóng vai trò là cầu nối giữa người vận hành và hệ thống điều khiển tự động trong các nhà máy sản xuất. Trong đó, model Siemens 6AV6642-0AA11-0AX1 (TP177A) được ứng dụng rộng rãi trên dây chuyền thực phẩm, bao bì, dệt may, xi măng, gỗ, nhựa, điện tử và nhiều ngành công nghiệp khác. Sau nhiều năm hoạt động liên tục trong môi trường nhiệt độ cao, bụi bẩn, độ ẩm lớn hoặc nguồn điện không ổn định, thiết bị rất dễ gặp tình trạng mainboard bị hư, mất nguồn hoàn toàn khiến dây chuyền phải dừng hoạt động.

Đây là một trong những lỗi nghiêm trọng nhất vì nguyên nhân không chỉ nằm ở nguồn cấp mà còn có thể xuất phát từ IC nguồn, mạch bảo vệ, CPU, Flash Memory, tụ lọc nguồn hoặc các linh kiện SMD trên bo mạch. Nếu không được kiểm tra đúng quy trình, việc thay linh kiện sai hoặc sửa chữa không đúng kỹ thuật có thể khiến mainboard hư hỏng nặng hơn và phát sinh chi phí lớn.

Thay vì đầu tư một màn hình HMI mới với chi phí rất cao, nhiều doanh nghiệp hiện nay lựa chọn Sửa chữa màn hình HMI Siemens để tiết kiệm từ 40–80% chi phí nhưng vẫn đảm bảo thiết bị hoạt động ổn định. Dịch vụ sửa chữa chuyên sâu giúp khôi phục bo mạch, kiểm tra toàn bộ hệ thống nguồn, xử lý triệt để nguyên nhân gây lỗi và kéo dài tuổi thọ thiết bị.

Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên nhân mainboard Siemens 6AV6642-0AA11-0AX1 bị mất nguồn, quy trình sửa chữa chuyên nghiệp, bảng báo giá tham khảo, các yếu tố ảnh hưởng đến chi phí cũng như kinh nghiệm lựa chọn đơn vị Sửa chữa màn hình HMI Siemens uy tín.

1. Tổng quan về màn hình Siemens 6AV6642-0AA11-0AX1

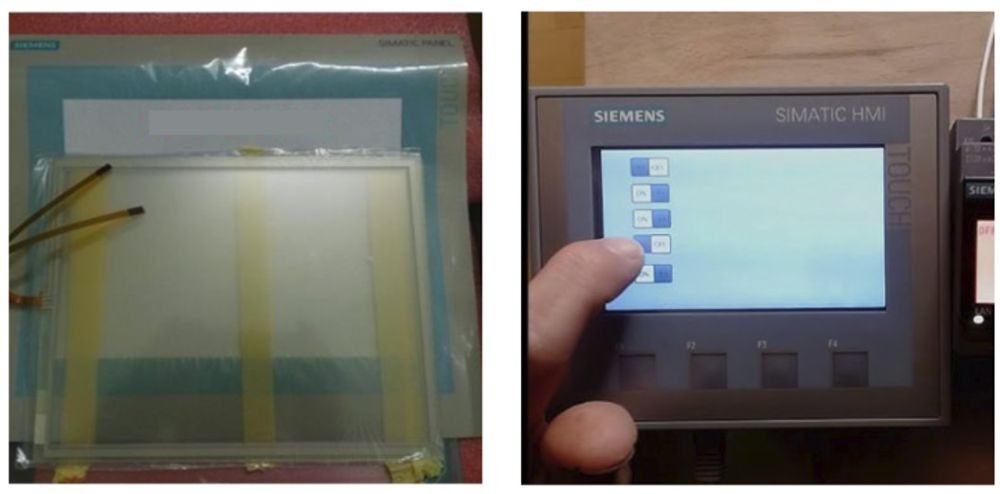

Siemens 6AV6642-0AA11-0AX1 thuộc dòng HMI TP177A nổi tiếng của Siemens với độ bền cao, giao diện thân thiện và khả năng kết nối PLC ổn định.

Thông số cơ bản

• Màn hình TFT màu.
• Cảm ứng điện trở.
• Giao tiếp MPI/PPI.
• Hỗ trợ kết nối PLC Siemens S7.
• Bộ nhớ Flash lưu chương trình.
• Mainboard tích hợp CPU xử lý tốc độ cao.
• Thiết kế công nghiệp chịu rung và nhiệt độ làm việc liên tục.

Trong nhiều nhà máy, thiết bị này vận hành gần như 24/24. Sau thời gian dài, các linh kiện điện tử trên mainboard sẽ bị lão hóa dẫn đến các lỗi về nguồn điện hoặc không thể khởi động.

Đây cũng là lý do dịch vụ Sửa chữa màn hình HMI Siemens ngày càng được nhiều doanh nghiệp lựa chọn thay vì thay mới toàn bộ thiết bị.

2. Mainboard màn hình Siemens là gì?

Mainboard được xem là "bộ não" của màn hình HMI.

Mainboard bao gồm:

• Sửa chữa màn hình HMI Siemens CPU xử lý.
• Sửa chữa màn hình HMI Siemens IC nguồn.
• Sửa chữa màn hình HMI Siemens IC quản lý điện áp.
• Sửa chữa màn hình HMI Siemens Flash Memory.
• Sửa chữa màn hình HMI Siemens RAM.
• Sửa chữa màn hình HMI Siemens Mạch truyền thông.
• Sửa chữa màn hình HMI Siemens Mạch điều khiển LCD.
• Sửa chữa màn hình HMI SiemensMạch điều khiển cảm ứng.
• Sửa chữa màn hình HMI Siemens Mạch bảo vệ nguồn.
• Sửa chữa màn hình HMI Siemens Dao động thạch anh.
• Sửa chữa màn hình HMI Siemens Các IC giao tiếp.

Toàn bộ hoạt động của màn hình đều phụ thuộc vào bo mạch này.

Chính vì vậy, việc Sửa chữa màn hình HMI Siemens đòi hỏi kỹ sư phải có kinh nghiệm sửa chữa bo mạch điện tử chuyên sâu.

3. Dấu hiệu mainboard Siemens 6AV6642-0AA11-0AX1 bị mất nguồn

Một số dấu hiệu phổ biến gồm:

• Cắm nguồn nhưng màn hình hoàn toàn không sáng.
• Không có đèn Power.
• Không có tín hiệu khởi động.
• LCD tối đen.
• Không nghe tiếng Relay khởi động.
• Không giao tiếp với PLC.
• Nguồn vào vẫn đủ điện áp.
• Adapter vẫn hoạt động bình thường.
• Màn hình lúc lên lúc không.
• Khởi động vài giây rồi tắt.
• Có mùi khét từ bo mạch.
• Mainboard nóng bất thường.
• Đo điện áp nguồn bị sụt.
• IC nguồn quá nóng.
• Không thể nạp chương trình.

Ngay khi xuất hiện các dấu hiệu trên, nên tiến hành Sửa chữa màn hình HMI Siemens càng sớm càng tốt để tránh hư hỏng lan sang CPU hoặc bộ nhớ.

4. Nguyên nhân khiến mainboard bị hư mất nguồn

Có rất nhiều nguyên nhân khác nhau.

Nguồn điện không ổn định

Điện áp tăng giảm liên tục.

Sét lan truyền.

Nguồn nhiễu.

Nguồn AC chất lượng kém.

IC nguồn bị hỏng

Đây là lỗi phổ biến nhất.

IC nguồn bị:

• Chập.
• Rò điện.
• Quá nhiệt.
• Đứt mạch.

Tụ điện bị khô

Sau nhiều năm làm việc:

• ESR tăng.
• Dung lượng giảm.
• Điện áp dao động.
• Mất ổn định nguồn.

MOSFET nguồn hư

MOSFET bị:

• Chập Drain.
• Chập Source.
• Rò Gate.

Mainboard sẽ mất nguồn hoàn toàn.

Mạch bảo vệ hoạt động

Khi phát hiện:

• Quá áp.
• Quá dòng.
• Ngắn mạch.

Mạch sẽ tự ngắt nguồn.

CPU bị chập

CPU tiêu thụ dòng lớn bất thường.

Nguồn sẽ tự ngắt.

Flash Memory lỗi

Mainboard có thể:

• Không Boot.
• Khởi động treo.
• Không hiển thị.

Đường mạch PCB bị oxy hóa

Đặc biệt ở môi trường:

• Độ ẩm cao.
• Hơi hóa chất.
• Muối.
• Nước.

Linh kiện SMD bong chân

Do:

• Rung động.
• Nhiệt độ.
• Va đập.

Sửa chữa trước đó không đúng kỹ thuật

Nhiều thiết bị từng sửa:

• Thay sai IC.
• Hàn nhiệt quá cao.
• Đứt Pad.
• Bong mạch.

Khi đó việc Sửa chữa màn hình HMI Siemens sẽ khó khăn hơn rất nhiều.

5. Những rủi ro nếu tiếp tục cấp nguồn khi mainboard đã hư

Nhiều người có thói quen cắm nguồn thử liên tục.

Điều này có thể gây:

• Cháy CPU.
• Cháy IC nguồn.
• Hỏng Flash.
• Hỏng RAM.
• Nổ tụ điện.
• Chập nhiều lớp PCB.
• Đứt đường mạch.
• Tăng chi phí sửa chữa.

Do đó, khi phát hiện màn hình mất nguồn, cần ngừng cấp điện và chuyển ngay đến đơn vị Sửa chữa màn hình HMI Siemens chuyên nghiệp để kiểm tra.

6. Quy trình kiểm tra mainboard chuyên nghiệp

Để xác định chính xác nguyên nhân, kỹ thuật viên sẽ thực hiện quy trình kiểm tra theo từng bước.

Kiểm tra ngoại quan

Quan sát:

• Cháy linh kiện.
• Oxy hóa.
• Nứt PCB.
• Bong chân IC.
• Tụ phồng.
• Đứt cầu chì.

Đo nguồn đầu vào

Kiểm tra:

• Điện áp DC.
• Điện áp AC.
• Dòng tiêu thụ.

Kiểm tra IC nguồn

Đo:

• Điện áp đầu vào.
• Điện áp đầu ra.
• Xung PWM.

Kiểm tra tụ lọc

Đo:

• ESR.
• Điện dung.
• Điện trở rò.

Kiểm tra MOSFET

Kiểm tra:

• Chập.
• Rò.
• Ngắt.

Kiểm tra CPU

Đo:

• Dao động.
• Clock.
• Reset.

Kiểm tra Flash

Đọc dữ liệu.

Kiểm tra lỗi.

Backup chương trình.

Việc Sửa chữa màn hình HMI Siemens theo đúng quy trình giúp xác định chính xác nguyên nhân thay vì thay linh kiện theo cảm tính.

7. Chính sách bảo hành sau sửa chữa

Một đơn vị chuyên nghiệp thường áp dụng chính sách:

• Kiểm tra miễn phí.
• Báo đúng lỗi.
• Báo đúng giá.
• Không phát sinh chi phí ngoài báo giá.
• Chỉ thay linh kiện khi được khách hàng đồng ý.
• Bảo hành rõ ràng bằng phiếu hoặc tem.

Sau khi Sửa chữa màn hình HMI Siemens, thiết bị cần được:

• Test tải.
• Test nguồn.
• Test cảm ứng.
• Test giao tiếp PLC.
• Test LCD.
• Test liên tục nhiều giờ.

8. Quy trình sửa mainboard màn hình Siemens 6AV6642-0AA11-0AX1 chuyên nghiệp

Để đảm bảo mainboard sau khi sửa hoạt động ổn định trong thời gian dài, việc sửa chữa phải được thực hiện theo quy trình tiêu chuẩn. Đây cũng là yếu tố quyết định đến tuổi thọ của thiết bị sau khi bàn giao.

Tiếp nhận và ghi nhận tình trạng thiết bị

Ngay khi nhận màn hình, kỹ thuật viên sẽ:

• Kiểm tra ngoại quan.
• Ghi nhận model.
• Kiểm tra số serial.
• Xác nhận lỗi khách hàng mô tả.
• Đánh dấu các vị trí đã từng sửa chữa (nếu có).

Việc lưu lại hiện trạng ban đầu giúp đảm bảo tính minh bạch trong quá trình Sửa chữa màn hình HMI Siemens.

Tháo thiết bị đúng kỹ thuật

Màn hình Siemens TP177A được thiết kế với nhiều cáp tín hiệu nhỏ và đầu nối chính xác. Nếu tháo sai quy trình có thể gây:

• Đứt cáp LCD.
• Gãy socket.
• Hỏng cáp cảm ứng.
• Cong chân kết nối.
• Gãy đầu nối truyền thông.

Do đó, kỹ thuật viên luôn sử dụng dụng cụ chuyên dụng và thực hiện trong môi trường chống tĩnh điện (ESD).

Kiểm tra từng khối chức năng

Mainboard được chia thành nhiều khu vực:

• Khối nguồn.
• Khối CPU.
• Khối RAM.
• Khối Flash Memory.
• Khối LCD.
• Khối cảm ứng.
• Khối truyền thông MPI/PPI.
• Khối bảo vệ nguồn.
• Khối dao động.

Từng khu vực sẽ được đo kiểm độc lập nhằm xác định chính xác nguyên nhân gây mất nguồn.

Thay thế linh kiện bị hỏng

Sau khi xác định lỗi, kỹ thuật viên tiến hành thay thế:

• IC nguồn.
• IC ổn áp.
• MOSFET.
• Diode Schottky.
• Tụ Low ESR.
• Điện trở SMD.
• Cuộn cảm nguồn.
• IC điều khiển.
• Cầu chì bảo vệ.
• Socket nguồn.

Toàn bộ linh kiện đều phải đúng thông số kỹ thuật nhằm đảm bảo thiết bị hoạt động ổn định sau sửa chữa.

Khôi phục đường mạch PCB

Đối với những mainboard bị:

• Cháy mạch.
• Đứt đường đồng.
• Bong Pad.
• Oxy hóa nhiều lớp.

Kỹ thuật viên sẽ phục hồi bằng dây đồng chuyên dụng kết hợp kính hiển vi để đảm bảo độ chính xác cao.

Đây là công đoạn yêu cầu tay nghề cao trong Sửa chữa màn hình HMI Siemens.

Chạy thử nhiều giờ liên tục

Sau khi sửa xong, mainboard sẽ được cấp nguồn và chạy thử liên tục nhằm kiểm tra:

• Độ ổn định điện áp.
• Nhiệt độ IC.
• Dòng tiêu thụ.
• Khả năng giao tiếp.
• Hiển thị LCD.
• Hoạt động cảm ứng.
• Tốc độ xử lý.

Chỉ khi tất cả các thông số đạt tiêu chuẩn, thiết bị mới được bàn giao.

9. Những linh kiện thường phải thay khi sửa mainboard Siemens

Trong quá trình sửa chữa, một số linh kiện có tỷ lệ hỏng cao hơn các linh kiện khác.

IC nguồn

Đây là linh kiện chịu tải lớn nhất.

Sau nhiều năm hoạt động sẽ xuất hiện:

• Chập.
• Rò điện.
• Quá nhiệt.
• Mất áp.

Tụ điện Low ESR

Tụ nguồn thường bị:

• Khô tụ.
• Giảm điện dung.
• ESR tăng cao.
• Phồng tụ.

Việc thay toàn bộ tụ nguồn giúp tăng độ bền cho mainboard.

MOSFET

MOSFET nguồn rất dễ hỏng khi:

• Sét lan truyền.
• Quá áp.
• Chập tải.

IC ổn áp

IC ổn áp tạo ra các mức điện áp:

• 1.2V
• 1.8V
• 3.3V
• 5V

Nếu một trong các mức điện áp này bị mất, CPU sẽ không thể khởi động.

Flash Memory

Một số trường hợp bộ nhớ Flash bị lỗi khiến màn hình:

• Không Boot.
• Treo logo Siemens.
• Không nhận chương trình.

Kỹ thuật viên sẽ đọc dữ liệu, sao lưu và ghi lại firmware nếu cần thiết.

CPU

CPU hiếm khi hỏng nhưng nếu xảy ra sẽ cần:

• Thay CPU tương thích.
• Nạp Firmware.
• Đồng bộ dữ liệu.

Đây là công việc chỉ những đơn vị Sửa chữa màn hình HMI Siemens có đầy đủ thiết bị chuyên dụng mới thực hiện được.

10. Những lỗi thường gặp đi kèm khi mainboard bị mất nguồn

Ngoài lỗi mất nguồn, thiết bị còn có thể xuất hiện nhiều lỗi khác.

Không hiển thị LCD

Đèn nền sáng nhưng:

• Không có hình.
• Màn hình trắng.
• Màn hình đen.
