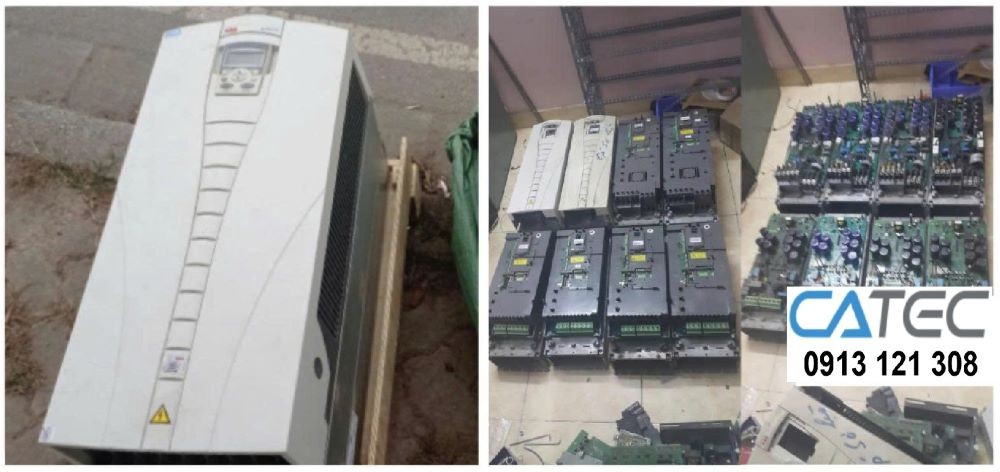

Các Lỗi thường gặp và cách sửa chữa biến tần ABB báo lỗi

Biến tần ABB được sử dụng rộng rãi trong các hệ thống điều khiển động cơ công nghiệp nhờ độ bền cao, khả năng tiết kiệm điện và độ ổn định tốt. Tuy nhiên trong quá trình vận hành thực tế, biến tần ABB báo lỗi là tình trạng không thể tránh khỏi do môi trường làm việc khắc nghiệt, điện áp không ổn định, tải cơ khí bất thường hoặc linh kiện lão hóa theo thời gian.

Việc hiểu rõ các lỗi thường gặp và cách sửa chữa biến tần ABB đúng chuẩn kỹ thuật giúp:

• Giảm thời gian dừng máy

• Hạn chế hư hỏng lan rộng

• Tối ưu chi phí bảo trì

• Tăng tuổi thọ hệ thống

• Đảm bảo an toàn vận hành

Bài viết này tổng hợp chi tiết các lỗi phổ biến, nguyên nhân và hướng dẫn xử lý theo tiêu chuẩn kỹ thuật của hãng ABB.

2. Nguyên tắc xử lý khi biến tần ABB báo lỗi

Trước khi tiến hành sửa chữa biến tần ABB, cần tuân thủ quy trình kỹ thuật nghiêm ngặt:

• Ngắt hoàn toàn nguồn điện đầu vào

• Chờ tụ DC xả điện hoàn toàn

• Kiểm tra điện áp bằng đồng hồ chuyên dụng

• Ghi nhận mã lỗi hiển thị trên màn hình

• Đối chiếu tài liệu kỹ thuật của model tương ứng

Tuyệt đối không reset lỗi liên tục khi chưa xác định nguyên nhân vì có thể gây cháy IGBT hoặc hỏng bo công suất.

3. sửa biến tần ABB Lỗi quá dòng – Overcurrent (OC)

Đây là lỗi phổ biến nhất khi biến tần ABB báo lỗi.

Nguyên nhân thường gặp:

• Tải cơ khí bị kẹt

• Động cơ chạm chập cuộn dây

• Thời gian tăng tốc quá ngắn

• IGBT bị chập

• Cáp motor rò điện

Cách xử lý kỹ thuật:

• Kiểm tra cơ cấu truyền động có bị bó cứng không

• Đo điện trở cách điện motor bằng megger

• Tăng thời gian tăng tốc

• Kiểm tra module IGBT

• Kiểm tra đầu ra U-V-W

Trong nhiều trường hợp, việc sửa biến tần ABB cần thay thế module công suất chính hãng để đảm bảo độ bền lâu dài.

4. sửa biến tần ABB Lỗi quá áp – Overvoltage (OV)

Biến tần ABB báo lỗi OV thường xảy ra khi:

• Điện áp lưới tăng cao

• Tải có quán tính lớn khi giảm tốc

• Không sử dụng điện trở xả

• Nguồn điện không ổn định

Giải pháp kỹ thuật:

• Đo điện áp đầu vào thực tế

• Kiểm tra tụ DC bus

• Kiểm tra điện trở hãm

• Tăng thời gian giảm tốc

Đối với các hệ thống thang máy hoặc máy ly tâm, cần thiết kế điện trở xả đúng công suất để tránh lỗi lặp lại.

5. sửa biến tần ABB Lỗi thấp áp – Undervoltage (UV)

Nguyên nhân:

• Mất pha nguồn vào

• CB lỏng tiếp điểm

• Tụ DC bus suy hao

• Nguồn điện yếu

Cách sửa chữa biến tần ABB:

• Kiểm tra đủ 3 pha đầu vào

• Siết lại terminal

• Đo điện dung tụ DC

• Kiểm tra mạch chỉnh lưu

Nếu tụ DC bị phồng hoặc rò rỉ, cần thay thế đồng bộ để tránh hỏng lan sang bo công suất.

6. sửa biến tần ABB Lỗi quá nhiệt – Overtemperature (OH)

Lỗi nhiệt thường do:

• Quạt làm mát hỏng

• Tản nhiệt bám bụi

• Nhiệt độ môi trường cao

• Cảm biến nhiệt lỗi

Giải pháp:

• Vệ sinh khe tản nhiệt

• Thay quạt làm mát chính hãng

• Kiểm tra cảm biến nhiệt

• Kiểm tra keo tản nhiệt IGBT

Bảo trì định kỳ là yếu tố quan trọng giúp giảm chi phí sửa biến tần ABB về lâu dài.

7. sửa biến tần ABB Lỗi mất pha đầu vào

Biểu hiện:

• Biến tần không khởi động

• Dòng mất cân bằng

Nguyên nhân:

• Đứt cầu chì

• Mất pha lưới

• Hỏng diode chỉnh lưu

Cách xử lý:

• Đo đủ 3 pha R-S-T

• Kiểm tra diode cầu chỉnh lưu

• Thay linh kiện đúng thông số ABB

8. sửa biến tần ABB Lỗi mất pha đầu ra

Thường xảy ra khi:

• Động cơ chạm mass

• Đứt dây motor

• IGBT hỏng 1 nhánh

Cần:

• Đo cách điện motor

• Kiểm tra module công suất

• Thử chạy không tải

Trong các trường hợp nặng, cần sửa biến tần ABB chuyên sâu tại trung tâm kỹ thuật có thiết bị test tải giả lập.

9. sửa biến tần ABB Lỗi chạm đất – Ground Fault

Nguyên nhân:

• Motor ẩm nước

• Cáp ra rò điện

• Bo công suất hỏng

Xử lý:

• Megger motor

• Thay cáp

• Kiểm tra IGBT

Không nên bypass bảo vệ chạm đất vì có thể gây cháy nổ hệ thống.

10. sửa biến tần ABB Lỗi truyền thông

Lỗi này xuất hiện khi:

• Cáp RS485 đứt

• Sai cấu hình địa chỉ

• Card truyền thông hỏng

Giải pháp:

• Kiểm tra dây tín hiệu

• Reset tham số

• Thay card đúng model

Trong nhiều nhà máy hiện nay, kỹ thuật viên cần đồng thời sửa biến tần Siemens, sửa biến tần Mitsubishi, sửa biến tần Danfoss, sửa biến tần Schneider, sửa biến tần Yaskawa, sửa biến tần Delta, sửa biến tần Fuji, sửa biến tần Hitachi, sửa biến tần INVT và sửa biến tần LS để đảm bảo đồng bộ dây chuyền.

11. sửa biến tần ABB Lỗi IGBT – lỗi nghiêm trọng cần xử lý chuyên sâu

IGBT hỏng do:

• Quá dòng kéo dài

• Quá áp lặp lại

• Tản nhiệt kém

• Linh kiện kém chất lượng thay thế trước đó

Quy trình sửa chữa biến tần ABB chuyên nghiệp:

• Tháo module công suất

• Kiểm tra diode song song

• Đo gate driver

• Kiểm tra mạch kích

• Thay IGBT đúng part number ABB

Việc thay linh kiện không chính hãng có thể gây hỏng lặp lại sau vài tháng vận hành.

12. Lỗi nguồn điều khiển

Biến tần không lên màn hình có thể do:

• Hỏng nguồn xung

• IC nguồn chết

• Nổ tụ lọc

Cách sửa:

• Đo điện áp 5V, 15V

• Kiểm tra mạch PWM

• Thay IC nguồn đúng mã

Các trung tâm sửa biến tần ABB uy tín luôn có sơ đồ nguyên lý và linh kiện chính hãng để đảm bảo sửa đúng bệnh.

13. Quy trình sửa chữa biến tần ABB đạt chuẩn kỹ thuật

Một quy trình chuyên nghiệp bao gồm:

• Tiếp nhận và ghi nhận tình trạng lỗi

• Kiểm tra tổng thể bo mạch

• Test không tải

• Test tải giả lập

• Chạy burn-in tối thiểu 24 giờ

• Vệ sinh công nghiệp toàn bộ thiết bị

Cam kết kỹ thuật:

• Không sửa chắp vá

• Không thay linh kiện kém chất lượng

• Báo giá minh bạch trước khi sửa

• Bảo hành rõ ràng

14. Khi nào nên sửa và khi nào nên thay mới

Nên sửa khi:

• Hỏng IGBT đơn lẻ

• Hỏng nguồn điều khiển

• Hỏng quạt, tụ

Nên thay mới khi:

• Cháy toàn bộ bo công suất

• Biến tần quá cũ trên 15 năm

• Không còn linh kiện thay thế

Kỹ thuật viên giàu kinh nghiệm sẽ tư vấn giải pháp tối ưu chi phí nhất cho khách hàng.

15. Lưu ý quan trọng để hạn chế biến tần ABB báo lỗi

• Lắp đặt trong tủ đạt chuẩn IP

• Có quạt thông gió tốt

• Kiểm tra điện áp định kỳ

• Bảo trì 6 tháng/lần

• Vệ sinh bụi công nghiệp

Thực tế cho thấy bảo trì tốt giúp giảm tới 40% chi phí sửa biến tần ABB và các dòng khác như sửa biến tần Siemens, sửa biến tần Mitsubishi hay sửa biến tần Danfoss.

Biến tần ABB báo lỗi là hiện tượng phổ biến trong môi trường công nghiệp. Tuy nhiên nếu được chẩn đoán đúng nguyên nhân và sửa chữa biến tần ABB theo đúng tiêu chuẩn kỹ thuật của hãng, thiết bị có thể hoạt động bền bỉ thêm nhiều năm.

Đơn vị sửa chữa chuyên nghiệp cần:

• Có kỹ sư chuyên sâu điện tử công suất

• Có linh kiện chính hãng

• Có thiết bị test tải

• Cam kết bảo hành dài hạn

• Hỗ trợ kỹ thuật nhanh chóng

Việc sửa biến tần ABB đúng kỹ thuật không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn và hiệu suất cho toàn bộ hệ thống sản xuất.

 Với kinh nghiệm, linh kiện sẵn có và quy trình chuyên nghiệp, dịch vụ sửa chữa biến tần ABB tại công ty CATEC đã và đang trở thành địa chỉ đáng tin cậy cho nhiều khách hàng khi cần sửa biến tần ABB, Lựa chọn đúng đơn vị sửa chữa không chỉ giúp khôi phục thiết bị nhanh chóng mà còn đảm bảo sự ổn định lâu dài cho toàn bộ dây chuyền sản xuất.

Lợi ích khi chọn phương án sửa chữa biến tần thay vì mua mới:

• Tiết kiệm 40–70% chi phí so với mua mới
• Rút ngắn thời gian dừng máy
• Giữ nguyên kết cấu cơ khí và lập trình hệ thống

Các lỗi hay gặp của biến tần ABB mà Catec từng sửa thành công

• Sửa chữa và bảo hành biến tần ABB bị nổ do chạm chập hoặc sét đánh, hư chỉnh lưu, lỗi quá áp, lỗi thấp áp
• Sửa chữa và bảo hành biến tần ABB báo lỗi quá dòng, lỗi quá tải
• Sửa Biến tần ABB lỗi không lên nguồn, hư board nguồn, hư bo khiển, hư IGBT
• Sửa biến tần ABB lỗi Biến tần bị treo, tự reset khi đang vận hành
• Sửa Biến tần ABB lỗi quá nhiệt OH (Over Heat) biến tần do hỏng quạt hoặc môi trường quá nóng
• Sửa biến tần ABB lỗi quá áp do quán tính tải lớn lúc dừng, do hư hỏng điện trở xả
• Sửa Biến tần ABB lỗi GFF (Ground Fault) dochạm đất tại đầu ra động cơ hoặc dây dẫn
• Sửa Biến tần ABB lỗi thấp áp LV (Low Voltage) do hư control board , do nguồn điện đầu vào không ổn định hoặc quá yếu
• Sửa chữa vào bảo hành biến tần ABB bị nổ do đấu ngược dây, nhầm lẫn giữa đầu vào nguồn (Input) và đầu ra motor
• Xử lý lỗi biến tần ABB bị hư quạt làm mát, Không giải nhiệt được dẫn đến lỗi quá nhiệt thường xuyên
• Bảo hành và sửa chữa biến tần ABB lỗi Biến tần hiển thị bình thường khi cấp nguồn nhưng bị nhảy CB khi chạy
• Sửa biến tần ABB lỗi bàn phím biến tần không hiển thị LED sau khi cấp nguồn
