Chuyên Gia Sửa Màn Hình Cảm Ứng Mitsubishi GS2107-WTBD Báo Lỗi Cần Sửa Sớm, Thay Cảm Ứng, LCD Chính Hãng

Trong các hệ thống tự động hóa hiện đại, màn hình HMI Mitsubishi GS2107-WTBD đóng vai trò là trung tâm giao tiếp giữa con người và máy móc. Thiết bị giúp người vận hành theo dõi trạng thái hoạt động, điều khiển dây chuyền sản xuất, cài đặt thông số và giám sát các cảnh báo theo thời gian thực. Chỉ cần màn hình xuất hiện lỗi, treo, mất cảm ứng hoặc không khởi động được, toàn bộ quá trình sản xuất có thể bị gián đoạn, gây thiệt hại lớn về thời gian và chi phí.

Chính vì vậy, khi Mitsubishi GS2107-WTBD báo lỗi, doanh nghiệp cần xử lý ngay thay vì tiếp tục vận hành trong tình trạng chập chờn. Việc sửa chữa sớm không chỉ giúp giảm chi phí thay thế mà còn hạn chế nguy cơ hư hỏng lan sang CPU, bo nguồn, bo điều khiển hoặc PLC kết nối.

Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, đội ngũ kỹ thuật chuyên Sửa chữa màn hình HMI Mitsubishi có khả năng xử lý hầu hết các lỗi từ đơn giản đến phức tạp trên dòng GS2107-WTBD. Quy trình kiểm tra bằng thiết bị chuyên dụng, sử dụng linh kiện chất lượng cao cùng chế độ bảo hành rõ ràng giúp khách hàng hoàn toàn yên tâm khi lựa chọn dịch vụ.

1. Tổng quan về màn hình cảm ứng Mitsubishi GS2107-WTBD

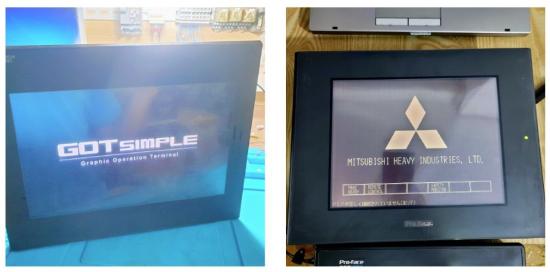

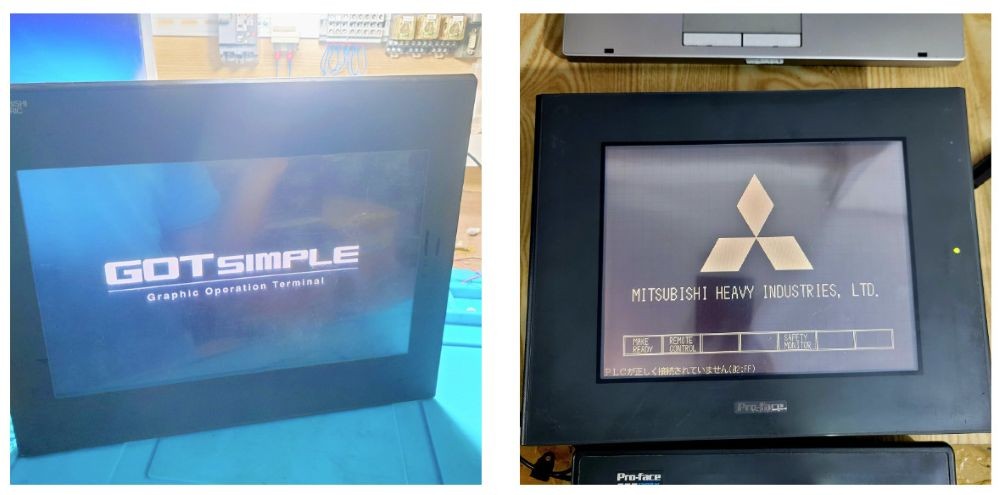

Mitsubishi GS2107-WTBD thuộc dòng GOT Simple Series, được sử dụng phổ biến trong các hệ thống:

• Máy đóng gói.
• Máy ép nhựa.
• Máy cắt CNC.
• Máy thực phẩm.
• Máy dược phẩm.
• Hệ thống băng tải.
• Dây chuyền sản xuất tự động.
• Máy in công nghiệp.
• Máy dệt.
• Robot tự động hóa.

Một số đặc điểm nổi bật:

• Màn hình TFT 7 inch.
• Độ phân giải cao.
• Cảm ứng điện trở.
• Giao tiếp Ethernet.
• RS232.
• RS422.
• USB.
• Hoạt động ổn định trong môi trường công nghiệp.
• Tương thích PLC Mitsubishi FX, Q Series, iQ-R...

Mặc dù có độ bền cao nhưng sau nhiều năm hoạt động liên tục, màn hình vẫn có thể gặp nhiều sự cố do môi trường làm việc khắc nghiệt hoặc linh kiện xuống cấp.

Đây là lý do nhiều doanh nghiệp lựa chọn dịch vụ Sửa chữa màn hình HMI Mitsubishi thay vì thay mới để tiết kiệm chi phí.

2. Vì sao màn hình GS2107-WTBD thường báo lỗi?

Trong môi trường nhà máy, thiết bị phải làm việc liên tục 24/24 nên nguy cơ phát sinh lỗi là điều khó tránh khỏi.

Các nguyên nhân phổ biến gồm:

Sửa chữa màn hình HMI Mitsubishi Nhiệt độ quá cao

• Tủ điện kín.
• Quạt làm mát hỏng.
• Nhiệt tích tụ.
• IC nguồn hoạt động quá tải.

Sửa chữa màn hình HMI Mitsubishi Độ ẩm

Hơi nước xâm nhập làm:

• Oxy hóa bo mạch.
• Chập IC.
• Ăn mòn chân linh kiện.

Trong nhiều trường hợp, Sửa chữa màn hình HMI Mitsubishi kịp thời sẽ giúp khôi phục thiết bị với chi phí thấp hơn rất nhiều so với thay mới.

3. Những dấu hiệu cho thấy cần sửa ngay

Không phải lỗi nào cũng khiến màn hình ngừng hoạt động hoàn toàn. Nhiều trường hợp thiết bị vẫn hoạt động nhưng đã xuất hiện dấu hiệu hỏng hóc.

Ví dụ:

• Không lên nguồn.
• Chỉ sáng đèn nguồn.
• Màn hình trắng.
• Màn hình đen.
• Treo logo Mitsubishi.
• Khởi động rất lâu.
• Không nhận cảm ứng.
• Cảm ứng lệch vị trí.
• Cảm ứng loạn.
• Chạy lúc được lúc không.
• Hiển thị sọc ngang.
• Hiển thị sọc dọc.
• Mờ màn hình.
• Mất màu.
• Nhấp nháy liên tục.
• Báo lỗi truyền thông.
• Không kết nối PLC.
• Không nhận Ethernet.
• Không nhận USB.
• Không download chương trình.
• Khởi động lại liên tục.

Khi gặp các dấu hiệu trên, không nên tiếp tục sử dụng vì có thể làm hỏng thêm nhiều linh kiện bên trong.

4. Các lỗi thường gặp trên Mitsubishi GS2107-WTBD

Lỗi không lên nguồn

Nguyên nhân:

• IC nguồn hỏng.
• Cầu chì đứt.
• Tụ nguồn phù.
• Chập MOSFET.

Lỗi mất cảm ứng

Biểu hiện:

• Chạm không ăn.
• Chạm sai vị trí.
• Chạm nhiều lần mới nhận.

Nguyên nhân:

• Kính cảm ứng hỏng.
• Cáp cảm ứng đứt.
• IC Touch lỗi.

Lỗi LCD

Biểu hiện:

• Trắng màn hình.
• Đen màn hình.
• Chớp tắt.

Nguyên nhân:

• Panel LCD hỏng.
• Mạch LVDS lỗi.
• IC Driver lỗi.

Lỗi đèn nền

Biểu hiện:

• Rất tối.
• Phải soi đèn mới nhìn thấy.

Nguyên nhân:

• LED Backlight hỏng.
• Driver LED lỗi.

Lỗi giao tiếp PLC

Triệu chứng:

• PLC không nhận.
• Báo Communication Error.
• Không Online.

Nguyên nhân:

• Cổng RS422 lỗi.
• IC truyền thông hỏng.
• Socket oxy hóa.

Đây đều là các lỗi mà đội ngũ Sửa chữa màn hình HMI Mitsubishi thường xuyên tiếp nhận và xử lý thành công.

5. Nguyên nhân khiến lỗi ngày càng nghiêm trọng nếu không sửa sớm

Rất nhiều doanh nghiệp vẫn cố vận hành khi HMI đã xuất hiện cảnh báo hoặc hoạt động không ổn định. Đây là một trong những nguyên nhân khiến chi phí sửa chữa tăng cao và thời gian dừng máy kéo dài.

Một số hậu quả thường gặp gồm:

• Hỏng hoàn toàn bo nguồn.
• Cháy IC điều khiển.
• Mất dữ liệu chương trình HMI.
• Đứt mạch nhiều lớp trên PCB.
• Hỏng cổng giao tiếp Ethernet hoặc RS422.
• Hỏng màn hình LCD do tiếp tục cấp nguồn khi mạch đã lỗi.
• Chập lan sang các linh kiện khác.

Trong nhiều trường hợp, nếu thiết bị được đưa đi Sửa chữa màn hình HMI Mitsubishi ngay khi xuất hiện dấu hiệu bất thường thì chỉ cần thay thế một vài linh kiện nhỏ. Tuy nhiên, nếu để kéo dài nhiều ngày hoặc nhiều tuần, chi phí có thể tăng gấp nhiều lần do phải thay cả bo mạch hoặc màn hình hiển thị.

Ngoài ra, việc vận hành với HMI lỗi còn có thể làm:

• Máy dừng đột ngột.
• Sai thông số cài đặt.
• Mất dữ liệu sản xuất.
• Giảm năng suất dây chuyền.
• Tăng tỷ lệ sản phẩm lỗi.
• Ảnh hưởng đến tiến độ giao hàng.

Đối với các nhà máy hoạt động liên tục 24/7, việc khắc phục sớm không chỉ giúp tiết kiệm chi phí mà còn giảm thiểu thiệt hại do thời gian dừng máy.

6. Quy trình kiểm tra màn hình Mitsubishi GS2107-WTBD chuyên nghiệp

Để xác định chính xác nguyên nhân gây lỗi, kỹ thuật viên cần thực hiện quy trình kiểm tra theo từng bước thay vì thay thế linh kiện theo cảm tính. Điều này giúp tiết kiệm chi phí, rút ngắn thời gian sửa chữa và đảm bảo thiết bị hoạt động ổn định sau khi bàn giao.

Quy trình kiểm tra thường bao gồm:

Kiểm tra ngoại quan

• Kiểm tra tình trạng mặt kính cảm ứng.
• Kiểm tra khung màn hình.
• Quan sát dấu hiệu nứt vỡ.
• Kiểm tra các cổng kết nối.
• Đánh giá mức độ oxy hóa.

Kiểm tra nguồn cấp

Đo chính xác:

• Điện áp đầu vào.
• Điện áp sau bộ nguồn.
• Điện áp cấp CPU.
• Điện áp cấp LCD.
• Điện áp cảm ứng.

Nếu nguồn không ổn định sẽ tiếp tục kiểm tra:

• IC nguồn.
• MOSFET.
• Diode.
• Cuộn cảm.
• Tụ lọc nguồn.

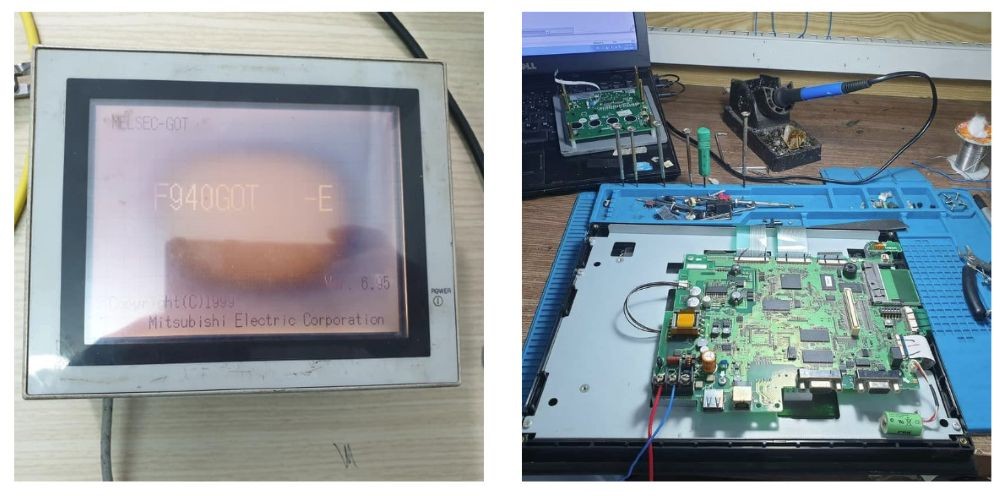

Kiểm tra bo điều khiển

Đội ngũ kỹ thuật sử dụng thiết bị chuyên dụng để:

• Đo xung Clock.
• Đo Reset.
• Đo Bus dữ liệu.
• Kiểm tra IC Flash.
• Kiểm tra RAM.
• Kiểm tra CPU.

Kiểm tra LCD

Nếu màn hình:

• Trắng.
• Đen.
• Chỉ sáng đèn nền.
• Có sọc.

Kỹ thuật viên sẽ kiểm tra:

• Cáp LVDS.
• IC Driver.
• Panel LCD.
• Mạch điều khiển hiển thị.

Kiểm tra cảm ứng

Đây là bước rất quan trọng vì nhiều khách hàng thường nhầm giữa lỗi LCD và lỗi Touch.

Quá trình kiểm tra gồm:

• Hiệu chỉnh cảm ứng.
• Đo tín hiệu Touch.
• Kiểm tra IC Touch.
• Kiểm tra cáp FPC.
• Đánh giá tuổi thọ lớp cảm ứng.

Toàn bộ quy trình đều được thực hiện trước khi tiến hành Sửa chữa màn hình HMI Mitsubishi, giúp xác định đúng nguyên nhân và tránh thay linh kiện không cần thiết.

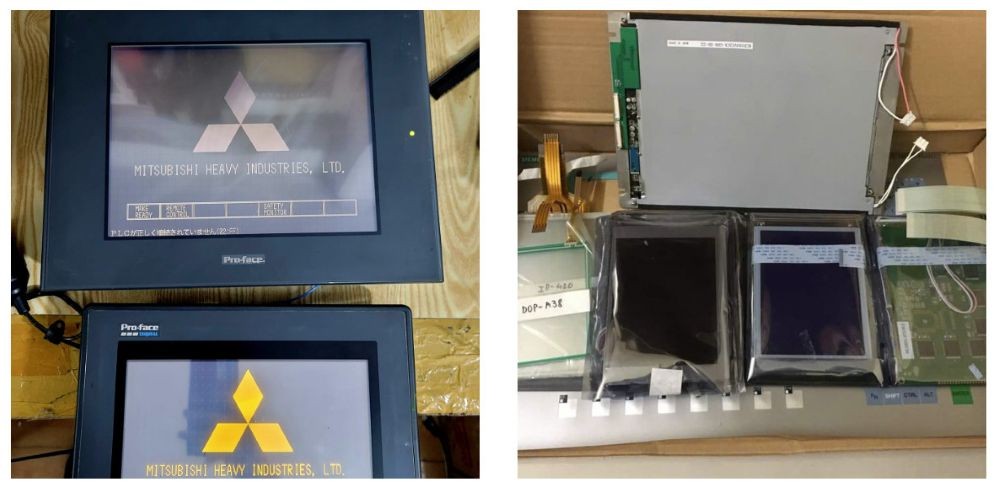

7. Những linh kiện thường phải thay thế

Không phải mọi trường hợp đều cần thay nguyên cụm màn hình. Tùy theo mức độ hư hỏng, kỹ thuật viên sẽ thay thế đúng linh kiện bị lỗi.

Các linh kiện thường gặp gồm:

Mặt kính cảm ứng

Triệu chứng:

• Nứt.
• Vỡ.
• Chạm không ăn.
• Loạn cảm ứng.

LCD

Biểu hiện:

• Mờ.
• Sọc.
• Đốm sáng.
• Chảy mực.
• Vỡ kính hiển thị.

Đèn nền LED

Biểu hiện:

• Màn hình rất tối.
• Ánh sáng yếu.
• Chập chờn.

IC nguồn

Khi IC nguồn lỗi sẽ xuất hiện:

• Không lên nguồn.
• Khởi động rồi tắt.
• Tự reset liên tục.

IC điều khiển cảm ứng

Triệu chứng:

• Chạm sai.
• Chạm nhiều lần.
• Không nhận Touch.

IC giao tiếp

Có thể gây:

• Không kết nối PLC.
• Không nhận Ethernet.
• Không truyền dữ liệu.

Flash Memory

Nếu Flash bị lỗi sẽ:

• Mất chương trình.
• Không boot.
• Treo logo.

Đối với từng trường hợp, Sửa chữa màn hình HMI Mitsubishi sẽ ưu tiên sửa chữa và thay thế đúng linh kiện nhằm giảm chi phí tối đa cho khách hàng.

8. Các lỗi phần cứng thường gặp

Qua nhiều năm sửa chữa thực tế, các kỹ thuật viên thường gặp các lỗi sau:

Cháy nguồn Switching

Nguyên nhân:

• Điện áp tăng đột biến.
• Sét lan truyền.
• Quá tải.

Phù tụ điện

Sau thời gian dài:

• ESR tăng.
• Điện áp dao động.
• Khởi động không ổn định.

Chập MOSFET

Khi MOSFET hỏng sẽ:

• Nổ cầu chì.
• Không cấp nguồn.
• Hỏng IC nguồn.

Đứt đường mạch

Do:

• Va đập.
• Ăn mòn.
• Cháy bo.

Oxy hóa chân IC

Xuất hiện khi:

• Môi trường ẩm.
• Hóa chất.
• Hơi nước.

Lỗi Socket

Các đầu nối:

• LCD.
• Touch.
• Ethernet.
• USB.

Có thể bị:

• Lỏng.
• Gãy.
• Oxy hóa.

9. Các lỗi phần mềm thường gặp

Ngoài phần cứng, phần mềm cũng có thể gây ra nhiều lỗi.

Ví dụ:

• Mất Project.
• Lỗi Firmware.
• Treo khi khởi động.
• Không nhận chương trình.
• Lỗi truyền dữ liệu.
• Sai phiên bản Firmware.
• File Project lỗi.

Các trường hợp này cần:

• Backup dữ liệu.
• Nạp Firmware.
• Khôi phục Project.
• Kiểm tra vùng nhớ Flash.

Đây là công việc yêu cầu kỹ thuật viên có kinh nghiệm về hệ thống Mitsubishi và phần mềm GT Designer.

10. Quy trình sửa chữa chuyên nghiệp

Một đơn vị sửa chữa uy tín luôn tuân thủ quy trình rõ ràng.

Bước 1

Tiếp nhận thiết bị.

Bước 2

Kiểm tra miễn phí.

Bước 3

Đo kiểm từng bo mạch.

Bước 4

Xác định nguyên nhân.

Bước 5

Báo giá minh bạch.

Bước 6

Tiến hành sửa chữa.

Bước 7

Thay linh kiện nếu cần.

Bước 8

Vệ sinh toàn bộ thiết bị.

Bước 9

Test tải liên tục nhiều giờ.

Bước 10

Hiệu chỉnh cảm ứng.

Bước 11

Kiểm tra kết nối PLC.

Bước 12

Bàn giao và bảo hành.

Nhờ quy trình này, việc Sửa chữa màn hình HMI Mitsubishi đạt độ chính xác cao, hạn chế tối đa lỗi tái phát.
