Trong thời đại công nghiệp 4.0, màn hình HMI (Human Machine Interface) đóng vai trò là cầu nối giữa con người và hệ thống điều khiển tự động. Đối với các dây chuyền sản xuất sử dụng thiết bị INVT, HMI không chỉ giúp giám sát quá trình vận hành mà còn cho phép người vận hành cài đặt thông số, theo dõi cảnh báo và điều khiển toàn bộ hệ thống một cách trực quan. Chính vì vậy, khi màn hình HMI INVT gặp các sự cố như lỗi cảm ứng, treo màn hình, mất hiển thị, không khởi động, sọc màn hình hay đơ chương trình, toàn bộ hoạt động sản xuất có thể bị gián đoạn, gây ảnh hưởng trực tiếp đến năng suất và chi phí của doanh nghiệp.

Thay vì đầu tư một màn hình HMI mới với chi phí cao, nhiều doanh nghiệp hiện nay ưu tiên lựa chọn Sửa chữa màn hình HMI INVT để tiết kiệm chi phí, rút ngắn thời gian dừng máy và vẫn đảm bảo hệ thống hoạt động ổn định. Tuy nhiên, việc sửa chữa HMI đòi hỏi đội ngũ kỹ thuật phải có kiến thức chuyên sâu về điện tử công nghiệp, khả năng phân tích mạch điều khiển, xử lý bo nguồn, bo CPU, màn hình LCD, lớp cảm ứng và phần mềm hệ thống.

Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên nhân gây lỗi, phương pháp khắc phục cũng như lý do vì sao nên lựa chọn đơn vị chuyên nghiệp để Sửa chữa màn hình HMI INVT, đảm bảo thiết bị hoạt động ổn định, bền bỉ và tiết kiệm tối đa chi phí.

1. Tổng quan về màn hình HMI INVT

INVT là thương hiệu nổi tiếng trong lĩnh vực tự động hóa công nghiệp với nhiều dòng sản phẩm như biến tần, PLC, Servo và HMI. Các màn hình HMI INVT được ứng dụng rộng rãi trong:

• Máy CNC
• Máy cắt laser
• Máy ép nhựa
• Máy đóng gói
• Máy dệt
• Máy thực phẩm
• Máy in
• Hệ thống xử lý nước
• Hệ thống HVAC
• Robot công nghiệp
• Dây chuyền sản xuất tự động

Các dòng HMI INVT được đánh giá cao nhờ:

• Giao diện thân thiện
• Tốc độ xử lý nhanh
• Độ bền cao
• Khả năng kết nối PLC đa dạng
• Hỗ trợ nhiều giao thức truyền thông
• Thiết kế hiện đại
• Hoạt động ổn định trong môi trường công nghiệp

Tuy nhiên, sau nhiều năm sử dụng hoặc làm việc trong môi trường bụi bẩn, độ ẩm cao, nhiệt độ lớn hoặc điện áp không ổn định, màn hình HMI INVT vẫn có thể phát sinh nhiều lỗi cần được Sửa chữa màn hình HMI INVT kịp thời.

2. Những lỗi thường gặp trên màn hình HMI INVT

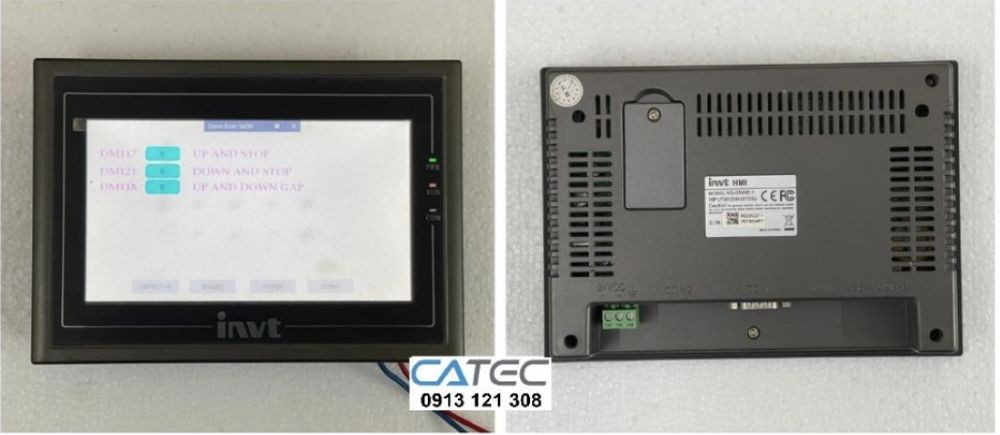

Sửa chữa màn hình HMI INVT Lỗi cảm ứng không hoạt động

Đây là lỗi phổ biến nhất.

Biểu hiện:

• Chạm không nhận
• Chạm sai vị trí
• Cảm ứng lúc được lúc không
• Phải nhấn mạnh mới nhận
• Chỉ nhận một phần màn hình
• Loạn cảm ứng

Nguyên nhân:

• Hỏng lớp Touch Screen
• Đứt cáp cảm ứng
• IC điều khiển cảm ứng lỗi
• Mainboard lỗi
• Oxy hóa đầu nối
• Va đập mạnh

Đối với trường hợp này, Sửa chữa màn hình HMI INVT cần kiểm tra toàn bộ lớp cảm ứng trước khi quyết định thay thế.

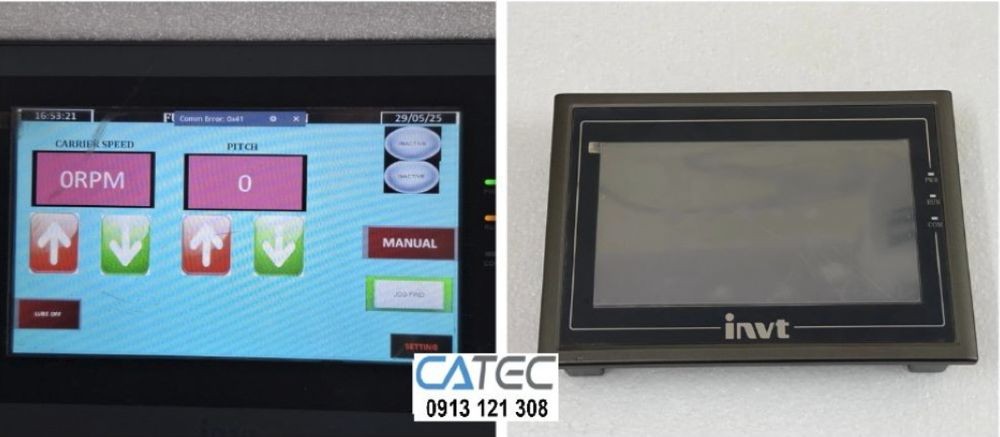

Sửa chữa màn hình HMI INVT Treo màn hình

Triệu chứng:

• Khởi động đến logo rồi đứng
• Không vào giao diện
• Đứng khi vận hành
• Treo sau vài phút
• Khởi động liên tục

Nguyên nhân:

• Flash ROM lỗi
• CPU lỗi
• Firmware hỏng
• RAM lỗi
• Điện áp nguồn không ổn định

Nếu không được xử lý sớm, lỗi này có thể làm mất chương trình điều khiển.

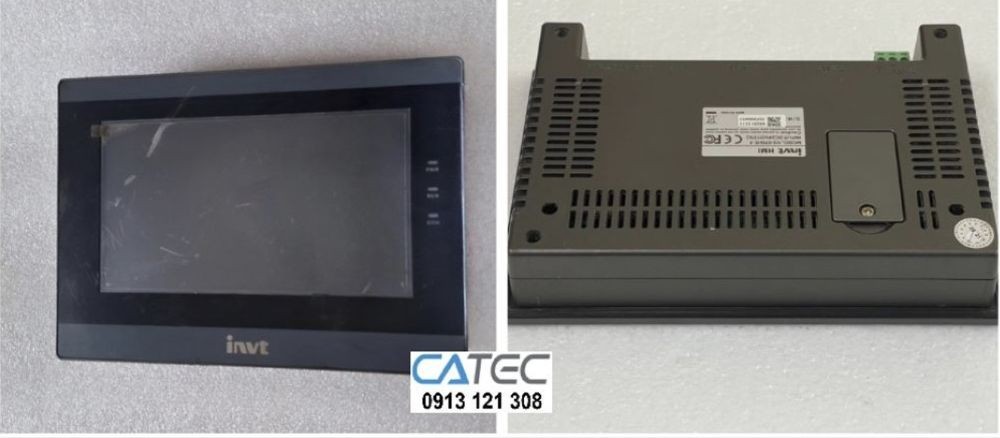

Sửa chữa màn hình HMI INVT Mất hiển thị

Dấu hiệu:

• Có nguồn nhưng màn hình đen
• Có đèn nền nhưng không hiển thị
• Chỉ sáng trắng
• Hiển thị rất mờ
• Hiển thị nhấp nháy

Nguyên nhân:

• LCD hỏng
• Board LVDS lỗi
• Board nguồn lỗi
• IC điều khiển LCD hỏng
• Cáp màn hình đứt

Đây là lỗi cần kỹ thuật viên có kinh nghiệm để Sửa chữa màn hình HMI INVT chính xác, tránh thay thế linh kiện không cần thiết.

3. Nguyên nhân khiến màn hình HMI INVT nhanh hỏng

Có rất nhiều nguyên nhân khiến HMI INVT bị lỗi sau thời gian dài vận hành.

Nhiệt độ môi trường quá cao

Trong các nhà máy sản xuất, nhiệt độ thường xuyên vượt quá giới hạn cho phép.

Điều này làm:

• Giảm tuổi thọ IC
• Khô tụ điện
• Bong mối hàn BGA
• Hỏng chip xử lý

Độ ẩm lớn

Độ ẩm gây:

• Oxy hóa bo mạch
• Gỉ chân IC
• Chập mạch
• Rò điện

Đây là nguyên nhân thường gặp ở:

• Nhà máy thủy sản
• Nhà máy giấy
• Nhà máy thực phẩm
• Nhà máy hóa chất

Bụi công nghiệp

Bụi kim loại hoặc bụi than có thể gây:

• Chập mạch
• Tản nhiệt kém
• Hỏng quạt
• Giảm tuổi thọ linh kiện

Điện áp không ổn định

Nguồn điện dao động liên tục sẽ làm:

• Cháy IC nguồn
• Cháy Mosfet
• Nổ tụ
• Hỏng CPU

Nhiều trường hợp Sửa chữa màn hình HMI INVT bắt nguồn từ hiện tượng sốc điện sau khi mất điện hoặc đóng cắt nguồn đột ngột.

Rung động mạnh

Máy ép, máy dập hoặc các thiết bị có độ rung cao dễ làm:

• Bong mối hàn
• Đứt cáp
• Gãy socket
• Lỏng đầu nối

Người vận hành thao tác sai

Một số thao tác không đúng có thể gây lỗi như:

• Tắt nguồn đột ngột khi đang ghi dữ liệu.
• Cập nhật chương trình không đúng quy trình.
• Sử dụng firmware không tương thích.
• Cắm hoặc tháo cáp truyền thông khi thiết bị đang hoạt động.

Những thao tác này có thể dẫn đến treo hệ điều hành, mất chương trình hoặc lỗi khởi động. Khi đó, việc Sửa chữa màn hình HMI INVT cần kết hợp giữa sửa chữa phần cứng và khôi phục phần mềm để đưa thiết bị trở lại trạng thái hoạt động bình thường.

4. Quy trình sửa chữa màn hình HMI INVT chuyên nghiệp

Để đảm bảo thiết bị sau khi sửa chữa hoạt động ổn định và hạn chế tối đa tình trạng lỗi tái diễn, việc sửa chữa cần được thực hiện theo một quy trình bài bản. Đối với các đơn vị có kinh nghiệm lâu năm, mỗi thiết bị đều trải qua nhiều bước kiểm tra trước khi tiến hành thay thế linh kiện.

Tiếp nhận và ghi nhận tình trạng thiết bị

Ngay khi nhận thiết bị, kỹ thuật viên sẽ kiểm tra ngoại quan nhằm đánh giá:

• Tình trạng vỏ máy.
• Mặt kính cảm ứng.
• Các cổng truyền thông.
• Jack nguồn.
• Đầu nối tín hiệu.
• Tem bảo hành.
• Dấu hiệu va đập hoặc vào nước.

Đồng thời, khách hàng sẽ cung cấp thông tin về hiện tượng lỗi như:

• Màn hình bị treo.
• Không nhận cảm ứng.
• Khởi động không lên.
• Chỉ hiển thị logo.
• Mất hiển thị sau thời gian hoạt động.
• Tự khởi động lại.

Các thông tin này giúp rút ngắn thời gian kiểm tra và nâng cao hiệu quả Sửa chữa màn hình HMI INVT.

Kiểm tra nguồn cấp

Nguồn điện là bộ phận đầu tiên cần kiểm tra vì phần lớn lỗi đều liên quan đến nguồn.

Kỹ thuật viên sẽ đo:

• Điện áp đầu vào.
• Điện áp sau mạch chỉnh lưu.
• Điện áp cấp CPU.
• Điện áp cấp RAM.
• Điện áp LCD.
• Điện áp mạch cảm ứng.

Nếu phát hiện điện áp bất thường, kỹ thuật viên sẽ tiếp tục kiểm tra:

• IC nguồn.
• Diode chỉnh lưu.
• Mosfet.
• Cuộn cảm.
• IC PWM.
• Tụ lọc nguồn.

Phân tích bo mạch

Sau khi xác định nguồn hoạt động bình thường, bo mạch chính sẽ được kiểm tra bằng các thiết bị chuyên dụng.

Các nội dung kiểm tra gồm:

• CPU.
• RAM.
• Flash ROM.
• EEPROM.
• IC giao tiếp.
• IC Ethernet.
• IC RS232.
• IC RS485.
• Mạch USB.
• Mạch điều khiển LCD.

Việc phân tích chính xác giúp Sửa chữa màn hình HMI INVT đúng lỗi, tránh thay linh kiện không cần thiết.

Kiểm tra màn hình LCD

Nếu thiết bị có nguồn nhưng không hiển thị, kỹ thuật viên sẽ kiểm tra:

• Đèn nền.
• Mạch LED Driver.
• Cáp LVDS.
• IC điều khiển LCD.
• Tấm nền LCD.

Một số trường hợp chỉ cần sửa bo điều khiển thay vì thay toàn bộ màn hình, giúp tiết kiệm đáng kể chi phí.

Kiểm tra lớp cảm ứng

Đối với lỗi cảm ứng, kỹ thuật viên sẽ đánh giá:

• Độ nhạy.
• Độ chính xác.
• Khả năng phản hồi.
• Điểm chết.
• Độ lệch tọa độ.

Nếu lớp cảm ứng hỏng, sẽ tiến hành thay đúng loại tương thích với model HMI INVT.

Chạy thử tải

Sau khi sửa chữa, thiết bị được chạy thử liên tục trong nhiều giờ để kiểm tra:

• Độ ổn định.
• Khả năng khởi động.
• Tốc độ phản hồi.
• Kết nối PLC.
• Kết nối biến tần.
• Giao tiếp truyền thông.
• Hoạt động của cảm ứng.

Chỉ khi đạt yêu cầu mới bàn giao cho khách hàng.

5. Những linh kiện thường được thay thế khi sửa màn hình HMI INVT

Trong quá trình Sửa chữa màn hình HMI INVT, không phải lúc nào cũng cần thay toàn bộ thiết bị. Nhiều trường hợp chỉ cần thay thế một số linh kiện chuyên dụng là có thể khôi phục hoàn toàn chức năng.

Tấm cảm ứng (Touch Panel)

Đây là linh kiện có tần suất hỏng cao nhất do:

• Sử dụng liên tục.
• Tác động lực mạnh.
• Môi trường bụi bẩn.
• Trầy xước.

Biểu hiện thường gặp:

• Không nhận cảm ứng.
• Nhận sai vị trí.
• Loạn cảm ứng.
• Chỉ nhận một phần màn hình.

Màn hình LCD

LCD có thể hỏng do:

• Va đập.
• Tuổi thọ.
• Ẩm mốc.
• Nhiệt độ cao.

Dấu hiệu:

• Sọc ngang.
• Sọc dọc.
• Trắng màn hình.
• Mờ hình.
• Chảy mực.
• Không hiển thị.

IC nguồn

IC nguồn hỏng sẽ gây:

• Không lên nguồn.
• Khởi động rồi tắt.
• Điện áp không ổn định.
• Tự reset.

Đây là linh kiện thường xuyên được thay thế trong quá trình Sửa chữa màn hình HMI INVT.

Tụ điện

Sau nhiều năm hoạt động, tụ điện có thể:

• Phồng.
• Khô.
• Rò điện.
• Mất dung lượng.

Điều này ảnh hưởng trực tiếp đến sự ổn định của nguồn cấp.

Flash ROM

Flash ROM lưu:

• Hệ điều hành.
• Firmware.
• Dữ liệu cấu hình.
• Chương trình vận hành.

Nếu Flash ROM lỗi, HMI có thể:

• Treo logo.
• Không khởi động.
• Mất chương trình.
• Báo lỗi hệ thống.

CPU

CPU là trung tâm xử lý của toàn bộ HMI.

Khi CPU hỏng, thiết bị thường:

• Không khởi động.
• Treo liên tục.
• Không giao tiếp PLC.
• Không nhận chương trình.

Việc thay CPU đòi hỏi thiết bị hàn chuyên dụng và kỹ thuật viên có kinh nghiệm xử lý linh kiện BGA.

6. Vì sao nên lựa chọn đơn vị chuyên sửa chữa HMI INVT?

Hiện nay có nhiều cơ sở nhận sửa thiết bị điện tử công nghiệp, tuy nhiên không phải đơn vị nào cũng đủ năng lực xử lý các dòng HMI INVT chuyên dụng. Lựa chọn đúng đơn vị sẽ giúp doanh nghiệp tiết kiệm thời gian, chi phí và hạn chế rủi ro.

Chẩn đoán đúng nguyên nhân

Một đơn vị chuyên nghiệp sẽ sử dụng các thiết bị đo kiểm hiện đại để xác định chính xác lỗi, từ đó đưa ra phương án sửa chữa phù hợp thay vì thay thế linh kiện tràn lan.

Linh kiện thay thế chất lượng

Việc sử dụng linh kiện tương thích và đạt tiêu chuẩn giúp màn hình hoạt động ổn định sau sửa chữa, kéo dài tuổi thọ thiết bị và giảm nguy cơ hỏng hóc lặp lại.

Kỹ thuật viên giàu kinh nghiệm

Đội ngũ kỹ thuật có kinh nghiệm thực tế với nhiều dòng HMI INVT sẽ xử lý hiệu quả các lỗi phức tạp như:

• Treo hệ điều hành.
• Lỗi cảm ứng nhiều điểm.
• Hỏng CPU.
• Mất dữ liệu.
• Lỗi giao tiếp truyền thông.

Nhờ đó, quá trình Sửa chữa màn hình HMI INVT diễn ra nhanh chóng và đạt tỷ lệ thành công cao.

Quy trình kiểm tra nghiêm ngặt

Sau khi sửa chữa, thiết bị cần được kiểm tra toàn diện về:

• Nguồn cấp.
• Hiển thị.
• Cảm ứng.
• Giao tiếp PLC.
• Kết nối mạng.
• Hoạt động liên tục trong thời gian dài.

Điều này giúp đảm bảo HMI hoạt động ổn định khi đưa trở lại dây chuyền sản xuất.

Tiết kiệm chi phí cho doanh nghiệp

So với việc đầu tư một màn hình HMI mới, Sửa chữa màn hình HMI INVT đúng kỹ thuật thường chỉ tốn một phần chi phí nhưng vẫn khôi phục được đầy đủ chức năng của thiết bị. Đây là giải pháp tối ưu cho các doanh nghiệp muốn giảm thời gian dừng máy và tối ưu ngân sách bảo trì.

7. Những lưu ý giúp màn hình HMI INVT hoạt động bền bỉ

Mặc dù màn hình HMI INVT được thiết kế để làm việc trong môi trường công nghiệp, nhưng nếu được sử dụng và bảo dưỡng đúng cách, tuổi thọ của thiết bị có thể kéo dài thêm nhiều năm. Điều này không chỉ giúp giảm chi phí bảo trì mà còn hạn chế tình trạng dừng máy ngoài ý muốn.

Lắp đặt đúng môi trường làm việc

Vị trí lắp đặt có ảnh hưởng rất lớn đến độ bền của HMI. Không nên đặt màn hình tại nơi:

• Nhiệt độ quá cao.
• Độ ẩm lớn.
• Có nhiều bụi kim loại.
• Tiếp xúc trực tiếp với ánh nắng.
• Gần nguồn phát nhiệt lớn.

Nên bố trí HMI trong tủ điện có hệ thống thông gió hoặc quạt làm mát để đảm bảo nhiệt độ luôn nằm trong giới hạn cho phép.

Nguồn điện ổn định

Nguồn điện không ổn định là nguyên nhân hàng đầu gây hỏng bo nguồn và CPU. Do đó nên:

• Sử dụng bộ nguồn chất lượng cao.
• Trang bị thiết bị chống sét lan truyền.
• Kiểm tra điện áp định kỳ.
• Sử dụng UPS nếu hệ thống yêu cầu hoạt động liên tục.

Việc duy trì nguồn điện ổn định sẽ giảm đáng kể nguy cơ phải Sửa chữa màn hình HMI INVT do các sự cố về điện.

Vệ sinh định kỳ

Sau thời gian dài vận hành, bụi bẩn sẽ bám vào:

• Quạt tản nhiệt.
• Bo mạch.
• Khe thông gió.
• Cổng truyền thông.

Nên vệ sinh thiết bị định kỳ bằng khí nén và dụng cụ chuyên dụng, tránh sử dụng hóa chất có tính ăn mòn.

Không tác động lực mạnh lên màn hình

Màn hình cảm ứng chỉ cần lực nhấn vừa đủ để nhận lệnh. Việc dùng vật sắc nhọn hoặc tác động mạnh nhiều lần có thể:

• Nứt mặt kính.
• Hỏng lớp cảm ứng.
• Bong cáp kết nối.
• Giảm độ nhạy.

Đây là nguyên nhân khá phổ biến dẫn đến việc Sửa chữa màn hình HMI INVT liên quan đến lớp Touch Panel.

Sao lưu chương trình định kỳ

Chương trình HMI chứa toàn bộ giao diện điều khiển và dữ liệu vận hành. Vì vậy nên:

• Sao lưu chương trình sau mỗi lần cập nhật.
• Lưu nhiều bản trên máy tính.
• Ghi chú phiên bản phần mềm.
• Kiểm tra khả năng khôi phục dữ liệu.

Điều này giúp giảm thời gian khắc phục khi HMI gặp sự cố.

Kiểm tra định kỳ

Doanh nghiệp nên xây dựng kế hoạch kiểm tra định kỳ bao gồm:

• Kiểm tra nguồn.
• Kiểm tra cảm ứng.
• Kiểm tra hiển thị.
• Kiểm tra truyền thông.
• Kiểm tra nhiệt độ hoạt động.
• Kiểm tra quạt làm mát.

Việc phát hiện sớm các dấu hiệu bất thường sẽ giúp xử lý trước khi xảy ra hư hỏng nghiêm trọng.

8. Những sai lầm thường gặp khi sửa màn hình HMI INVT

Trong thực tế, nhiều thiết bị bị hỏng nặng hơn do quá trình sửa chữa không đúng kỹ thuật hoặc sử dụng linh kiện không phù hợp.

Tự ý tháo thiết bị

Không ít người dùng tự tháo HMI để kiểm tra khi gặp lỗi. Tuy nhiên, điều này có thể dẫn đến:

• Đứt cáp màn hình.
• Gãy socket.
• Hỏng lớp cảm ứng.
• Chập bo mạch do tĩnh điện.

Thay linh kiện không đúng chủng loại

Mỗi dòng HMI INVT có thiết kế phần cứng riêng. Việc sử dụng linh kiện không tương thích có thể gây:

• Không nhận cảm ứng.
• Hiển thị sai màu.
• Không khởi động.
• Giảm tuổi thọ thiết bị.

Không xử lý triệt để nguyên nhân

Một số trường hợp chỉ thay linh kiện bị hỏng mà không kiểm tra nguyên nhân gốc như:

• Điện áp nguồn bất ổn.
• Quá nhiệt.
• Độ ẩm cao.
• Chập tải.

Điều này khiến thiết bị nhanh chóng tái phát lỗi sau sửa chữa.

Cập nhật firmware không đúng

Firmware không phù hợp với model HMI có thể gây:

• Treo logo.
• Không khởi động.
• Mất dữ liệu.
• Lỗi giao tiếp với PLC.

Việc cập nhật cần được thực hiện bằng đúng phiên bản phần mềm do nhà sản xuất hỗ trợ.

Không kiểm tra sau sửa chữa

Sau khi hoàn tất sửa chữa, nếu không chạy thử đầy đủ các chức năng như cảm ứng, hiển thị và giao tiếp truyền thông, các lỗi tiềm ẩn có thể không được phát hiện. Đây là lý do vì sao các đơn vị chuyên nghiệp luôn thực hiện kiểm tra tải và vận hành thực tế trước khi bàn giao thiết bị.

9. Câu hỏi thường gặp khi sửa màn hình HMI INVT

HMI INVT bị mất cảm ứng có cần thay mới không?

Không phải mọi trường hợp đều phải thay mới. Nếu chỉ hỏng lớp cảm ứng hoặc cáp kết nối, việc Sửa chữa màn hình HMI INVT bằng cách thay Touch Panel là hoàn toàn khả thi và tiết kiệm chi phí.

Màn hình bị treo logo có sửa được không?

Có. Đây là lỗi thường liên quan đến firmware, Flash ROM hoặc CPU. Sau khi kiểm tra chính xác nguyên nhân, kỹ thuật viên có thể khôi phục chương trình hoặc thay thế linh kiện cần thiết.

HMI không hiển thị nhưng vẫn có nguồn là lỗi gì?

Nguyên nhân có thể đến từ:

• Màn hình LCD.
• Mạch điều khiển hiển thị.
• Đèn nền.
• Cáp tín hiệu.
• IC điều khiển LCD.

Cần kiểm tra trực tiếp để xác định chính xác.

10. Thời gian sửa chữa mất bao lâu?

Tùy theo mức độ hư hỏng, thời gian có thể dao động từ vài giờ đến vài ngày. Với các lỗi đơn giản như nguồn hoặc cảm ứng, việc Sửa chữa màn hình HMI INVT thường được hoàn thành nhanh hơn so với các lỗi liên quan đến CPU hoặc bo mạch chính.

Sau khi sửa có cần cài đặt lại chương trình không?

Nếu chương trình được bảo toàn thì không cần. Trường hợp bộ nhớ bị lỗi hoặc phải thay Flash ROM, chương trình sẽ được nạp lại từ bản sao lưu hoặc do khách hàng cung cấp.

Có nên tiếp tục sử dụng khi màn hình bị loạn cảm ứng?

Không nên. Việc tiếp tục vận hành có thể dẫn đến thao tác sai, thay đổi thông số ngoài ý muốn hoặc gây gián đoạn quy trình sản xuất. Nên kiểm tra và sửa chữa ngay khi phát hiện dấu hiệu bất thường.
