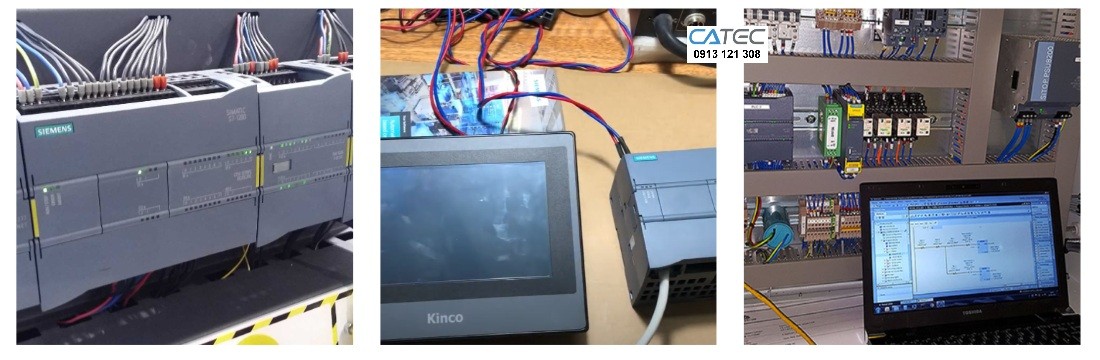

Chuyên Sửa Chữa PLC Siemens Lỗi Truyền Thông, Chẩn Đoán Chính Xác, Sửa Chuyên Sâu

Chuyên Sửa Chữa PLC Siemens Lỗi Truyền Thông, Chẩn Đoán Chính Xác, Sửa Chuyên Sâu

Trong các hệ thống tự động hóa công nghiệp, PLC Siemens đảm nhiệm vai trò điều khiển, giám sát và trao đổi dữ liệu giữa nhiều thiết bị như HMI, biến tần, servo, cảm biến, module I/O và hệ thống SCADA. Khi PLC gặp lỗi truyền thông, dây chuyền có thể dừng đột ngột, thiết bị không nhận lệnh, dữ liệu không cập nhật hoặc xuất hiện tình trạng kết nối chập chờn. Đây là nhóm lỗi cần được kiểm tra có hệ thống vì nguyên nhân có thể nằm ở phần cứng PLC, module truyền thông, cấu hình phần mềm, mạng công nghiệp hoặc thiết bị ngoại vi.

Dịch vụ Chuyên Sửa Chữa PLC Siemens Lỗi Truyền Thông, Chẩn Đoán Chính Xác, Sửa Chuyên Sâu tại CATEC tập trung vào việc kiểm tra từng lớp của hệ thống, xác định nguyên nhân thực tế và đưa ra phương án xử lý phù hợp. Thay vì chỉ reset PLC hoặc thay thử thiết bị, kỹ thuật viên cần phân tích trạng thái CPU, cổng truyền thông, module mạng, nguồn cấp, dây dẫn, cấu hình địa chỉ và chương trình điều khiển.

Bài viết dưới đây cung cấp thông tin chuyên sâu về lỗi truyền thông PLC Siemens, dấu hiệu nhận biết, nguyên nhân thường gặp, quy trình kiểm tra, phương pháp sửa chữa và những lưu ý giúp doanh nghiệp hạn chế sự cố tái diễn.

1. PLC Siemens và vai trò của truyền thông trong hệ thống tự động hóa

PLC Siemens được sử dụng phổ biến trong nhiều dây chuyền sản xuất nhờ khả năng điều khiển ổn định, hỗ trợ nhiều chuẩn giao tiếp và dễ tích hợp với thiết bị tự động hóa khác.

Trong một hệ thống thực tế, PLC hiếm khi hoạt động độc lập. CPU có thể phải trao đổi dữ liệu với:

• HMI Siemens hoặc HMI của hãng khác.
• Biến tần điều khiển động cơ.
• AC Servo.
• Remote I/O.
• Module analog.
• PLC khác.
• Máy tính công nghiệp.
• SCADA.
• Robot.
• Thiết bị đo.
• Gateway chuyển đổi giao thức.
• Thiết bị mạng công nghiệp.

Nếu đường truyền giữa các thiết bị bị lỗi, CPU có thể vẫn còn hoạt động nhưng toàn bộ dây chuyền không vận hành đúng.

Chính vì vậy, sửa chữa PLC Siemens lỗi truyền thông không chỉ đơn giản là sửa CPU. Kỹ thuật viên phải xác định lỗi nằm ở tầng vật lý, tầng cấu hình mạng, chương trình PLC hay chính thiết bị truyền thông.

2. Lỗi truyền thông PLC Siemens là gì?

Lỗi truyền thông PLC Siemens là tình trạng CPU không thể trao đổi dữ liệu bình thường với một hoặc nhiều thiết bị trong hệ thống.

Lỗi có thể biểu hiện dưới nhiều dạng:

• PLC không kết nối được với HMI.
• PLC không nhận dữ liệu từ biến tần.
• PLC không điều khiển được servo.
• Không truy cập được PLC bằng máy tính lập trình.
• Mất kết nối PROFINET.
• Lỗi PROFIBUS.
• Đèn báo LINK/ACT không sáng.
• Đèn BF hoặc SF báo lỗi.
• Thiết bị lúc kết nối được, lúc mất kết nối.
• Dữ liệu truyền sai hoặc không cập nhật.
• Module truyền thông báo lỗi.
• PLC liên tục báo Diagnostic Error.
• Không thể Download/Upload chương trình qua mạng.
• CPU chuyển sang STOP do lỗi liên quan đến cấu hình hoặc module.

Trong nhiều trường hợp, lỗi truyền thông không xuất phát trực tiếp từ CPU. Dây mạng, đầu nối, switch công nghiệp, nguồn cấp hoặc cấu hình địa chỉ IP cũng có thể là nguyên nhân.

3. Những dòng PLC Siemens thường gặp lỗi truyền thông

CATEC tiếp nhận kiểm tra và sửa chữa nhiều dòng PLC Siemens phục vụ các hệ thống tự động hóa khác nhau.

Một số dòng thường gặp gồm:

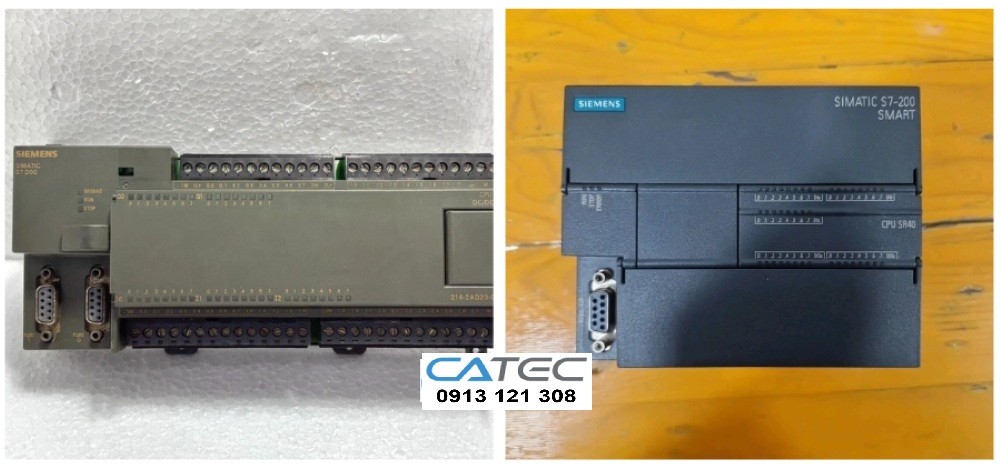

• Siemens S7-200.

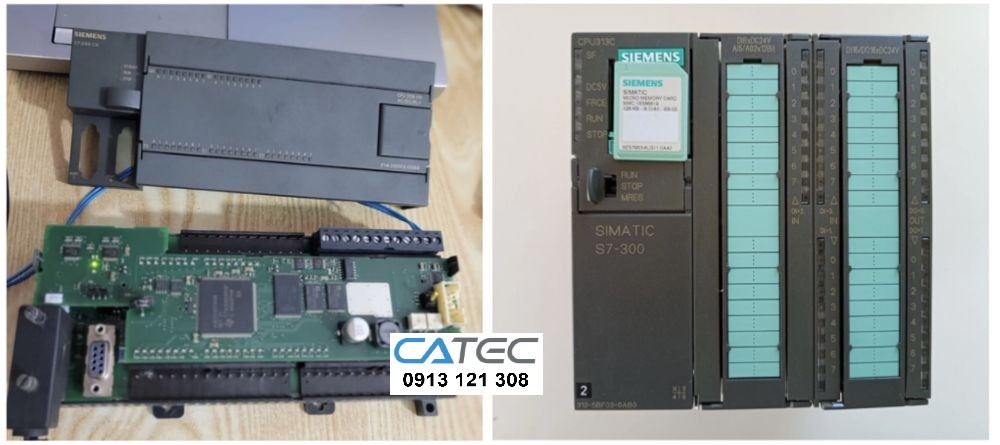

• Siemens S7-300.
• Siemens S7-400.

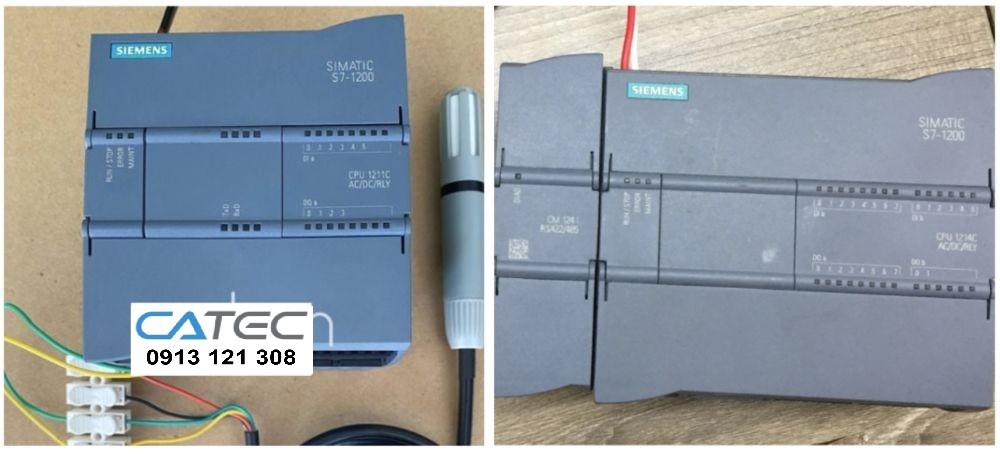

• Siemens S7-1200.
• Siemens S7-1500.

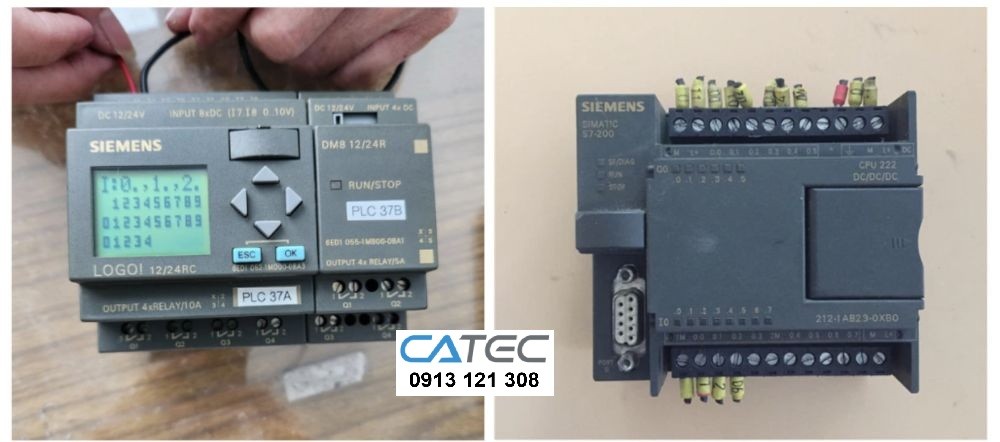

• Siemens LOGO! trong một số ứng dụng điều khiển.
• Các CPU và module truyền thông thuộc hệ Siemens SIMATIC.

Mỗi dòng PLC có kiến trúc và phương thức truyền thông khác nhau. Vì vậy, phương pháp kiểm tra cần dựa trên đúng model, CPU, firmware, module và cấu hình hệ thống.

Ví dụ, với S7-1200 và S7-1500, kỹ thuật viên thường quan tâm nhiều đến Ethernet/PROFINET, địa chỉ IP, thiết bị trong topology và cấu hình TIA Portal.

Trong khi đó, các hệ thống S7-300/S7-400 có thể sử dụng MPI, PROFIBUS DP, PROFINET thông qua module tương ứng hoặc các phương thức giao tiếp khác.

4. Dấu hiệu nhận biết PLC Siemens bị lỗi truyền thông

Một số dấu hiệu có thể nhận biết ngay tại máy:

4.1. PLC không kết nối được với HMI

Màn hình HMI có thể xuất hiện thông báo:

• Communication Error.
• PLC Connection Error.
• Connection Timeout.
• Device Not Reachable.
• No Response.
• PLC Not Connected.

HMI vẫn sáng nhưng không đọc được dữ liệu từ PLC.

4.2. PLC không kết nối với máy tính

Khi kỹ thuật viên sử dụng phần mềm lập trình để truy cập PLC, thiết bị có thể không được tìm thấy trên mạng.

Có thể xảy ra tình trạng:

• Không tìm thấy CPU.
• Không Online được.
• Không nhận dạng thiết bị.
• Ping không phản hồi.
• Có phản hồi nhưng phần mềm không kết nối được.
• Kết nối chập chờn.

4.3. Đèn báo truyền thông bất thường

Tùy model, PLC Siemens có thể có các đèn trạng thái liên quan đến:

• RUN.
• STOP.
• SF.
• BF.
• LINK.
• ACT.
• RX/TX.

Nếu đèn báo lỗi truyền thông xuất hiện, cần kết hợp với Diagnostic Buffer và trạng thái thiết bị để xác định nguyên nhân.

4.4. Dữ liệu giữa các thiết bị không cập nhật

Ví dụ:

Biến tần vẫn chạy nhưng PLC không đọc được tốc độ.

Hoặc HMI vẫn hiển thị giao diện nhưng các giá trị áp suất, nhiệt độ, tốc độ không thay đổi.

Đây là dấu hiệu cần kiểm tra đường truyền và cấu hình giao tiếp.

4.5. Truyền thông lúc được lúc mất

Đây là dạng lỗi tương đối khó chịu trong nhà máy.

Hệ thống có thể:

• Chạy bình thường vài giờ.
• Mất mạng đột ngột.
• Sau khi reset lại chạy.
• Khi máy nóng thì mất kết nối.
• Khi động cơ khởi động thì truyền thông lỗi.
• Khi tải lớn thì kết nối chập chờn.

Những trường hợp này cần kiểm tra kỹ nguồn, nhiễu điện từ, đầu nối, dây mạng, module và linh kiện phần cứng.

5. Nguyên nhân PLC Siemens lỗi truyền thông

Có rất nhiều nguyên nhân dẫn đến lỗi truyền thông. Không nên kết luận PLC hỏng ngay khi thiết bị mất kết nối.

Các nguyên nhân phổ biến gồm:

5.1. Dây truyền thông bị hỏng

Dây mạng công nghiệp có thể bị:

• Đứt lõi.
• Gãy ngầm.
• Oxy hóa đầu tiếp xúc.
• Bấm đầu không đúng.
• Suy giảm chất lượng.
• Nhiễu.
• Đấu sai.

Đối với PROFIBUS, chất lượng cáp và đầu connector ảnh hưởng trực tiếp đến độ ổn định của hệ thống.

5.2. Đầu nối bị lỗi

Connector bị lỏng hoặc tiếp điểm kém có thể khiến PLC hoạt động bình thường nhưng mất truyền thông.

Đặc biệt ở môi trường rung động mạnh, đầu nối cần được kiểm tra cẩn thận.

5.3. Sai địa chỉ IP

Với hệ thống Ethernet/PROFINET, IP address là thông tin quan trọng.

Nếu hai thiết bị bị trùng IP hoặc cấu hình IP không đúng, việc giao tiếp có thể thất bại.

5.4. Sai subnet

PLC và thiết bị cần nằm trong cấu hình mạng phù hợp.

Sai subnet mask có thể khiến thiết bị không giao tiếp đúng với nhau.

5.5. Cấu hình PROFINET không chính xác

Trong một số hệ thống, tên thiết bị PROFINET và cấu hình phần cứng phải phù hợp với thiết bị thực tế.

Nếu cấu hình không đồng nhất, PLC có thể báo lỗi liên quan đến thiết bị mạng.

5.6. Switch công nghiệp bị lỗi

Switch nằm giữa PLC và các thiết bị khác cũng có thể là nguyên nhân.

Switch lỗi có thể khiến:

• Mất một port.
• Mất kết nối ngẫu nhiên.
• Chập chờn mạng.
• Không truyền được dữ liệu.
• Tốc độ mạng không ổn định.

5.7. Module truyền thông PLC bị lỗi

Nếu module giao tiếp bị hỏng, CPU có thể không giao tiếp được với thiết bị bên ngoài.

Nguyên nhân có thể liên quan đến:

• Nguồn cấp.
• IC Ethernet.
• PHY.
• Transceiver.
• Mạch bảo vệ.
• Linh kiện nguồn.
• Tụ lọc.
• Linh kiện bị lão hóa.

5.8. Nguồn PLC không ổn định

Nguồn điện không ổn định có thể làm PLC reset hoặc module truyền thông hoạt động không đúng.

Đặc biệt cần chú ý khi nguồn bị sụt áp trong thời gian ngắn.

5.9. Nhiễu điện từ

Dây truyền thông chạy gần:

• Biến tần.
• Động cơ công suất lớn.
• Contactor.
• Relay.
• Cáp nguồn công suất.

có thể bị ảnh hưởng bởi nhiễu điện từ nếu hệ thống chống nhiễu không phù hợp.

5.10. Cấu hình phần mềm sai

Sai cấu hình phần cứng, sai địa chỉ, sai kiểu thiết bị hoặc sai tham số truyền thông cũng có thể gây lỗi.

Do đó, sửa chữa PLC Siemens lỗi truyền thông cần kết hợp kiểm tra phần cứng và phần mềm.

6. PLC Siemens lỗi PROFINET và phương pháp kiểm tra

PROFINET được sử dụng rộng rãi trong các hệ thống tự động hóa hiện đại.

Khi PROFINET lỗi, kỹ thuật viên có thể kiểm tra theo thứ tự:

1. Kiểm tra nguồn PLC.
2. Kiểm tra đèn LINK/ACT.
3. Kiểm tra dây Ethernet.
4. Kiểm tra switch.
5. Kiểm tra IP address.
6. Kiểm tra PROFINET Device Name.
7. Kiểm tra topology.
8. Kiểm tra trạng thái thiết bị trên phần mềm.
9. Kiểm tra Diagnostic Buffer.
10. Kiểm tra module giao tiếp.

Không nên thay CPU ngay khi chưa xác định nguyên nhân.

7. PLC Siemens lỗi PROFIBUS

PROFIBUS được sử dụng nhiều trong các hệ thống Siemens thế hệ trước và vẫn còn xuất hiện trong nhiều nhà máy đang vận hành.

Một số dấu hiệu:

• BF sáng.
• Slave mất kết nối.
• PLC báo Diagnostic.
• Một nhóm thiết bị không hoạt động.
• Dữ liệu từ Remote I/O bị mất.
• Hệ thống báo Bus Fault.

Các nguyên nhân cần kiểm tra gồm:

• Cáp PROFIBUS.
• Connector.
• Termination.
• Địa chỉ node.
• Baud rate.
• Module CP/DP.
• Slave device.
• Nhiễu.
• Nguồn cấp.

Đặc biệt, việc kiểm tra termination rất quan trọng trong mạng PROFIBUS.

8. PLC Siemens lỗi MPI

MPI thường xuất hiện ở các hệ thống Siemens S7-300 và S7-400 đời trước.

Khi MPI lỗi, có thể xảy ra:

• Không kết nối được bằng PG/PC.
• HMI mất dữ liệu.
• CPU không nhận thiết bị.
• Không Download chương trình.
• Kết nối chập chờn.

Cần kiểm tra:

• Cáp MPI.
• Connector.
• Baud rate.
• Địa chỉ MPI.
• Nguồn cấp.
• Port giao tiếp trên CPU.
• Adapter kết nối với máy tính.

9. Kiểm tra Diagnostic Buffer của PLC Siemens

Diagnostic Buffer là một nguồn thông tin rất quan trọng khi chẩn đoán sự cố.

Thông qua Diagnostic Buffer, kỹ thuật viên có thể biết:

• Sự kiện lỗi.
• Thời điểm phát sinh.
• Module liên quan.
• Trạng thái CPU.
• Lỗi phần cứng.
• Lỗi cấu hình.
• Lỗi truyền thông.

Việc đọc đúng thông tin chẩn đoán giúp rút ngắn thời gian sửa chữa.

Tuy nhiên, không nên chỉ dựa vào một mã lỗi riêng lẻ. Cần kết hợp trạng thái thực tế của thiết bị.

10. Sửa chữa PLC Siemens lỗi truyền thông tại CATEC

CATEC triển khai quy trình kiểm tra theo hướng hạn chế thay thế linh kiện không cần thiết.

Khi tiếp nhận PLC, kỹ thuật viên tiến hành:

Bước 1: Tiếp nhận thông tin

Cần thu thập:

• Model PLC.
• CPU.
• Serial nếu có.
• Hiện tượng lỗi.
• Thời điểm xảy ra lỗi.
• Thiết bị kết nối.
• Hình ảnh hệ thống.
• Mã lỗi.
• Tình trạng đèn báo.

Bước 2: Kiểm tra ngoại quan

Kiểm tra:

• Vỏ thiết bị.
• Connector.
• Port mạng.
• Dấu hiệu cháy.
• Oxy hóa.
• Linh kiện bất thường.
• Dấu hiệu nước hoặc bụi.
• Dấu hiệu sửa chữa trước đó.

Bước 3: Kiểm tra nguồn

Nguồn cấp được kiểm tra trước khi đi sâu vào mạch.

Nếu nguồn không ổn định, việc chẩn đoán truyền thông có thể không chính xác.

Bước 4: Kiểm tra kết nối

Kiểm tra toàn bộ:

• Cáp.
• Connector.
• Switch.
• Port.
• Thiết bị đầu cuối.
• Mạng công nghiệp.

Bước 5: Kiểm tra phần mềm

Kỹ thuật viên kiểm tra cấu hình PLC và thiết bị liên quan.

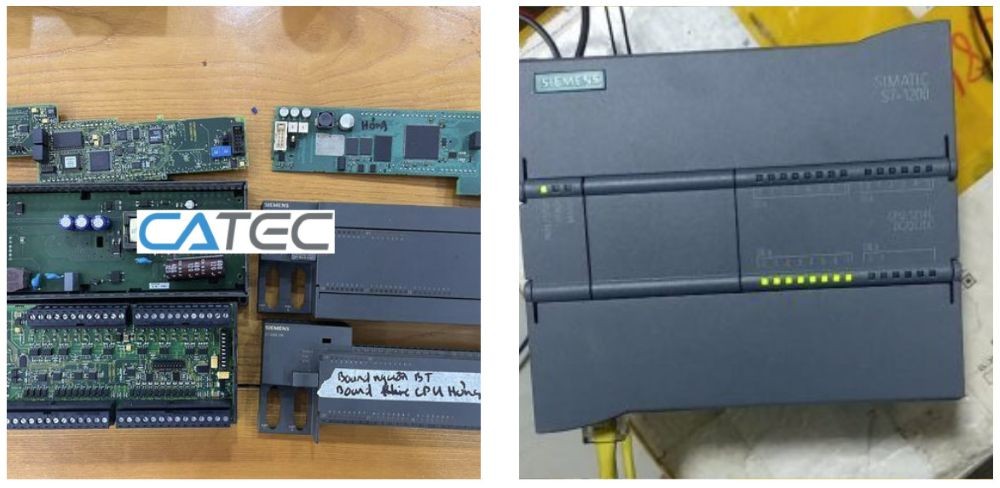

Bước 6: Kiểm tra phần cứng

Nếu xác định lỗi nằm trong PLC, tiến hành kiểm tra board và các khối liên quan.

Bước 7: Sửa chữa

Tùy nguyên nhân có thể:

• Sửa mạch nguồn.
• Sửa cổng truyền thông.
• Thay linh kiện hỏng.
• Xử lý mạch bảo vệ.
• Sửa mạch Ethernet.
• Sửa module giao tiếp.
• Xử lý lỗi CPU nếu cần thiết.

Bước 8: Test sau sửa chữa

PLC được kiểm tra lại khả năng:

• Khởi động.
• RUN/STOP.
• Kết nối.
• Truyền dữ liệu.
• Giao tiếp với thiết bị.
• Hoạt động ổn định trong thời gian kiểm tra.

11. Sửa cổng Ethernet PLC Siemens

Cổng Ethernet là bộ phận quan trọng trong nhiều dòng PLC Siemens hiện đại.

Khi cổng Ethernet lỗi, có thể xuất hiện tình trạng:

• Không sáng LINK.
• Không ping được.
• Không kết nối TIA Portal.
• HMI mất kết nối.
• Kết nối không ổn định.

Nguyên nhân có thể là:

• IC PHY lỗi.
• Mạch nguồn PHY lỗi.
• Linh kiện bảo vệ hỏng.
• Jack RJ45 hỏng.
• Mạch tín hiệu bị ảnh hưởng.
• Xung điện áp bất thường.

Kỹ thuật viên cần đo kiểm từng khu vực thay vì thay linh kiện theo phỏng đoán.

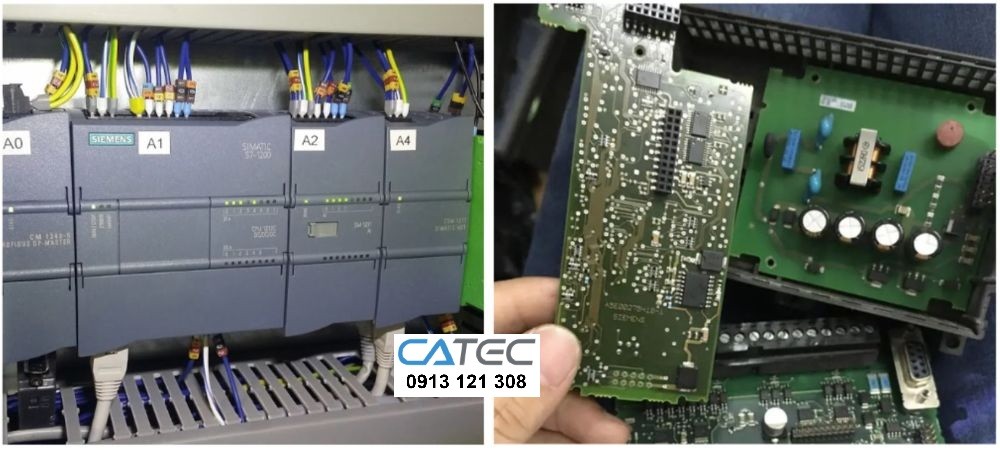

12. Sửa module truyền thông PLC Siemens

Trong một số hệ thống, truyền thông được thực hiện thông qua module chuyên dụng.

Module có thể đảm nhiệm:

• PROFIBUS.
• PROFINET.
• Ethernet.
• Serial.
• Các giao tiếp chuyên dụng.

Khi module lỗi, PLC có thể báo lỗi module hoặc mất kết nối với thiết bị phía dưới.

CATEC có thể kiểm tra module riêng biệt và đánh giá khả năng sửa chữa trước khi đề xuất thay thế.

13. PLC Siemens truyền thông chập chờn

Lỗi chập chờn thường khó phát hiện hơn lỗi mất kết nối hoàn toàn.

Một số nguyên nhân:

• Nhiệt độ cao.
• Linh kiện suy giảm.
• Nguồn không ổn định.
• Connector tiếp xúc kém.
• Dây truyền thông chất lượng thấp.
• Nhiễu.
• Switch hoạt động không ổn định.
• IC giao tiếp có vấn đề.
• Hàn linh kiện bị nứt.
• Tụ lọc suy giảm.

Đối với dạng lỗi này, cần thực hiện kiểm tra trong điều kiện tương tự môi trường vận hành thực tế.

14. PLC Siemens mất truyền thông khi máy chạy tải

Nếu PLC chỉ mất truyền thông khi động cơ hoặc biến tần hoạt động, cần đặc biệt chú ý đến nhiễu điện.

Một số điểm cần kiểm tra:

• Cách đi dây nguồn và dây tín hiệu.
• Dây shield.
• Tiếp địa.
• Khoảng cách giữa cáp truyền thông và cáp công suất.
• Biến tần.
• Contactor.
• Nguồn 24VDC.
• Switch.
• Bộ lọc nhiễu.

Không phải trường hợp mất mạng khi chạy motor đều do PLC hỏng.

15. PLC Siemens không kết nối được với TIA Portal

Đối với S7-1200 và S7-1500, TIA Portal là công cụ quan trọng trong quá trình cấu hình và chẩn đoán.

Nếu không kết nối được, cần kiểm tra:

• Card mạng máy tính.
• IP máy tính.
• IP PLC.
• Cáp mạng.
• Switch.
• Network Adapter.
• PG/PC Interface.
• Firmware.
• Firewall.
• Cấu hình thiết bị.

Sau khi loại trừ các yếu tố bên ngoài, mới cần đánh giá phần cứng cổng mạng của PLC.

16. PLC Siemens báo lỗi nhưng vẫn RUN

Không phải tất cả lỗi truyền thông đều khiến CPU STOP.

PLC có thể vẫn RUN nhưng một thiết bị ngoại vi không giao tiếp.

Ví dụ:

• HMI không đọc được dữ liệu.
• Một biến tần mất kết nối.
• Một Remote I/O bị mất.
• Một node trong mạng không phản hồi.

Trong trường hợp này, cần xác định chính xác thiết bị nào đang mất kết nối thay vì kết luận CPU lỗi.

17. PLC Siemens STOP do lỗi truyền thông

Một số lỗi phần cứng hoặc cấu hình nghiêm trọng có thể khiến CPU chuyển trạng thái STOP.

Khi đó cần:

1. Đọc Diagnostic Buffer.
2. Xác định sự kiện đầu tiên.
3. Kiểm tra module liên quan.
4. Kiểm tra cấu hình phần cứng.
5. Kiểm tra nguồn.
6. Kiểm tra mạng.
7. Kiểm tra chương trình.
8. Xác định nguyên nhân trước khi đưa CPU về RUN.

Việc chỉ chuyển PLC từ STOP sang RUN mà không xử lý nguyên nhân có thể khiến lỗi lặp lại.

18. Những lỗi phần cứng có thể gây mất truyền thông

Trong quá trình sửa chữa PLC Siemens lỗi truyền thông, một số khu vực phần cứng cần được chú ý:

• IC nguồn.
• IC Ethernet.
• PHY.
• Transceiver.
• Optocoupler.
• TVS.
• Tụ lọc.
• Điện trở tín hiệu.
• Cuộn cảm.
• Connector.
• Mạch cách ly.
• Mạch bảo vệ.
• Vi xử lý.
• Bộ nhớ.
• Module giao tiếp.

Việc sửa chữa cần sử dụng thiết bị đo phù hợp và quy trình kiểm tra an toàn.

19. Tại sao không nên tự ý thay CPU PLC Siemens?

CPU PLC thường chứa chương trình điều khiển và cấu hình của dây chuyền.

Nếu thay CPU không đúng cách, có thể phát sinh:

• Mất cấu hình.
• Không tương thích firmware.
• Không khớp module.
• Sai địa chỉ.
• Không nhận thiết bị.
• Mất chương trình.
• Dừng máy lâu hơn.

Do đó, trước khi thay CPU nên xác định rõ CPU cũ có thực sự hỏng hay chỉ lỗi truyền thông ở một thành phần khác.

20. Phục hồi và bảo toàn chương trình PLC

Trong quá trình sửa chữa, dữ liệu chương trình là yếu tố quan trọng.

Kỹ thuật viên cần tránh thao tác có thể làm mất dữ liệu nếu chưa có phương án backup.

Đối với hệ thống đang vận hành, nên lưu:

• Project PLC.
• Project HMI.
• Cấu hình phần cứng.
• Thông số biến tần.
• Cấu hình mạng.
• Tham số servo.
• Tài liệu hệ thống.

Việc có backup giúp giảm đáng kể thời gian khôi phục khi xảy ra sự cố.

21. Kiểm tra nguồn cấp trước khi sửa PLC

Nguồn cấp không ổn định là nguyên nhân dễ bị bỏ qua.

Cần kiểm tra:

• Điện áp đầu vào.
• Điện áp 24VDC.
• Độ ổn định nguồn.
• Ripple.
• Terminal.
• Cầu chì.
• Bộ nguồn.
• Tiếp địa.

Nếu nguồn bị sụt áp, PLC có thể reset và gây ra hiện tượng mất truyền thông.

22. Lỗi truyền thông do switch công nghiệp

Một hệ thống có nhiều thiết bị thường sử dụng switch.

Nếu switch lỗi, nhiều thiết bị có thể đồng thời mất kết nối.

Dấu hiệu:

• Nhiều PLC/HMI cùng mất mạng.
• Một nhóm thiết bị mất kết nối.
• Một số port trên switch không hoạt động.
• Link LED bất thường.

Kỹ thuật viên cần kiểm tra switch trước khi tháo PLC trong những trường hợp nhiều thiết bị cùng gặp lỗi.

23. Lỗi do địa chỉ IP trùng nhau

Hai thiết bị sử dụng cùng một địa chỉ IP có thể gây xung đột.

Biểu hiện có thể không cố định, khiến người vận hành tưởng PLC hỏng chập chờn.

Cần kiểm tra:

• IP PLC.
• IP HMI.
• IP biến tần.
• IP máy tính.
• IP các thiết bị khác.

Việc lập sơ đồ IP cho toàn bộ dây chuyền giúp quá trình bảo trì dễ dàng hơn.

24. Sửa chữa PLC Siemens tại TP.HCM và khu vực miền Nam

CATEC cung cấp dịch vụ kiểm tra và sửa chữa thiết bị tự động hóa cho khách hàng tại TP.HCM và nhiều khu vực công nghiệp miền Nam.

Các khu vực thường phát sinh nhu cầu gồm:

• TP.HCM.
• Bình Dương.
• Đồng Nai.
• Long An.
• Bà Rịa – Vũng Tàu.
• Tây Ninh.
• Các khu công nghiệp lân cận.

Đối với hệ thống cần xử lý nhanh, kỹ thuật viên có thể tiếp nhận thông tin trước để đánh giá mức độ sự cố và chuẩn bị phương án kiểm tra phù hợp.

25. Dịch vụ sửa PLC Siemens lấy ngay

Đối với dây chuyền sản xuất, thời gian dừng máy có thể ảnh hưởng trực tiếp đến tiến độ sản xuất.

Vì vậy, khi tiếp nhận thiết bị, CATEC ưu tiên:

• Tiếp nhận nhanh.
• Kiểm tra nguyên nhân.
• Báo tình trạng rõ ràng.
• Đề xuất phương án sửa.
• Kiểm tra sau sửa.
• Bàn giao thiết bị.

Thời gian xử lý thực tế phụ thuộc vào model, mức độ hư hỏng, tình trạng linh kiện và khả năng kiểm tra tại thời điểm tiếp nhận.

26. Sửa chữa PLC Siemens có bảo hành

Sau khi sửa chữa, thiết bị cần được kiểm tra trước khi bàn giao.

Chính sách bảo hành phụ thuộc vào từng trường hợp sửa chữa và linh kiện thay thế.

Khách hàng nên yêu cầu thông tin rõ ràng về:

• Hạng mục sửa.
• Linh kiện thay.
• Điều kiện bảo hành.
• Thời gian bảo hành.
• Phạm vi bảo hành.

Điều này giúp quá trình nghiệm thu và bảo trì sau sửa chữa minh bạch hơn.

27. Quy trình báo giá sửa PLC Siemens

Một quy trình báo giá hợp lý nên dựa trên kết quả chẩn đoán thay vì chỉ dựa vào hiện tượng bên ngoài.

Thông tin khách hàng nên cung cấp:

• Model PLC.
• Hình ảnh thiết bị.
• Mã lỗi.
• Video hiện tượng nếu có.
• Thiết bị kết nối.
• Sơ đồ hệ thống.
• Tình trạng đèn báo.
• Thời điểm bắt đầu lỗi.

Thông tin càng đầy đủ, kỹ thuật viên càng dễ xác định hướng kiểm tra.

28. CATEC kiểm tra PLC Siemens như thế nào?

Mục tiêu của quá trình kiểm tra là phân biệt rõ:

Lỗi hệ thống – lỗi cấu hình – lỗi thiết bị ngoại vi – lỗi module – lỗi CPU.

Đây là điểm rất quan trọng.

Ví dụ, PLC không kết nối được HMI có thể do:

HMI → dây mạng → switch → cấu hình IP → PLC → cổng Ethernet.

Nếu chỉ nhìn thấy PLC mất kết nối rồi kết luận CPU hỏng, chi phí sửa chữa có thể không cần thiết.

CATEC ưu tiên kiểm tra theo từng lớp để xác định nguyên nhân.

29. Các thiết bị có thể liên quan đến lỗi truyền thông

Khi chẩn đoán PLC Siemens, không nên kiểm tra PLC độc lập.

Các thiết bị liên quan có thể gồm:

• HMI.
• Biến tần.
• Servo.
• Remote I/O.
• Switch.
• Gateway.
• SCADA.
• Máy tính công nghiệp.
• Robot.
• Cảm biến.
• Module mở rộng.

Một thiết bị ngoại vi hỏng cũng có thể làm hệ thống báo lỗi truyền thông.

30. Khi nào cần sửa PLC Siemens?

Nên đưa PLC đi kiểm tra chuyên sâu khi:

• Đã thay dây mạng nhưng vẫn lỗi.
• Thiết bị ngoại vi hoạt động bình thường.
• Switch hoạt động bình thường.
• Cấu hình mạng chính xác.
• Nguồn ổn định.
• Cổng truyền thông không hoạt động.
• PLC báo lỗi phần cứng.
• Cổng Ethernet không có tín hiệu.
• Truyền thông chập chờn dù hệ thống dây đã được kiểm tra.
• Module giao tiếp có dấu hiệu hư hỏng.

31. Khi nào chưa nên sửa PLC?

Nếu chưa kiểm tra các yếu tố cơ bản như dây, nguồn, IP và switch thì chưa nên tháo PLC.

Điều này giúp tránh:

• Mất thời gian.
• Tăng chi phí.
• Tháo thiết bị không cần thiết.
• Làm gián đoạn dây chuyền.
• Phát sinh lỗi mới.

Quy trình chẩn đoán tốt luôn bắt đầu từ những nguyên nhân đơn giản trước.

32. Những lỗi truyền thông PLC Siemens thường gặp

Một số tình huống CATEC thường được yêu cầu kiểm tra gồm:

• PLC Siemens mất truyền thông HMI.
• PLC Siemens không kết nối Ethernet.
• PLC Siemens lỗi PROFINET.
• PLC Siemens lỗi PROFIBUS.
• PLC Siemens lỗi MPI.
• PLC Siemens báo BF.
• PLC Siemens báo SF liên quan module.
• PLC Siemens không ping được.
• PLC Siemens không Online.
• PLC Siemens không nhận Remote I/O.
• PLC Siemens mất kết nối biến tần.
• PLC Siemens truyền thông chập chờn.
• PLC Siemens mất mạng khi chạy motor.
• PLC Siemens không Download được chương trình.

Mỗi trường hợp cần một hướng chẩn đoán khác nhau.

33. Sửa PLC Siemens S7-1200 lỗi truyền thông

S7-1200 được sử dụng rộng rãi trong các máy tự động và dây chuyền sản xuất.

Khi S7-1200 lỗi truyền thông, cần kiểm tra:

• CPU.
• Port PROFINET/Ethernet.
• IP.
• Device Name.
• TIA Portal.
• Firmware.
• Switch.
• HMI.
• Biến tần.
• Remote I/O.

Nếu cổng Ethernet có dấu hiệu bất thường, cần kiểm tra cả phần cứng trước khi kết luận lỗi phần mềm.

34. Sửa PLC Siemens S7-1500 lỗi truyền thông

S7-1500 có kiến trúc hiện đại và thường được triển khai trong các hệ thống tự động hóa có mạng công nghiệp phức tạp.

Các lỗi thường cần kiểm tra:

• PROFINET.
• Ethernet.
• Distributed I/O.
• Device Name.
• IP.
• Topology.
• Module giao tiếp.
• Diagnostic Buffer.

Việc chẩn đoán cần dựa trên đúng cấu hình của từng hệ thống.

35. Sửa PLC Siemens S7-300 lỗi truyền thông

S7-300 vẫn được sử dụng tại nhiều nhà máy.

Các giao tiếp thường gặp:

• MPI.
• PROFIBUS.
• PROFINET thông qua module phù hợp.
• Ethernet công nghiệp.

Khi lỗi, cần xác định CPU đang giao tiếp trực tiếp hay thông qua CP/module.

36. Sửa PLC Siemens S7-400 lỗi truyền thông

S7-400 thường xuất hiện trong các hệ thống lớn.

Do hệ thống có nhiều module và thiết bị kết nối, việc chẩn đoán cần có sơ đồ mạng và cấu hình phần cứng.

Kỹ thuật viên cần xác định chính xác node nào mất kết nối trước khi can thiệp.

37. Chi phí sửa PLC Siemens lỗi truyền thông

Chi phí không thể xác định chỉ dựa trên tên PLC.

Giá sửa phụ thuộc vào:

• Model CPU.
• Module lỗi.
• Mức độ hư hỏng.
• Linh kiện cần thay.
• Tình trạng board.
• Lỗi phần mềm hay phần cứng.
• Yêu cầu xử lý gấp.
• Điều kiện kiểm tra.

Do đó, phương án tốt nhất là kiểm tra thực tế trước khi báo giá chính thức.

38. Lợi ích của chẩn đoán đúng lỗi

Chẩn đoán chính xác giúp:

• Giảm thời gian dừng máy.
• Hạn chế thay linh kiện không cần thiết.
• Giảm chi phí.
• Bảo vệ dữ liệu PLC.
• Tăng khả năng khắc phục triệt để.
• Hạn chế lỗi tái diễn.

Đặc biệt đối với các hệ thống sản xuất liên tục, chẩn đoán đúng ngay từ đầu có giá trị rất lớn.

39. Vì sao cần sửa chuyên sâu thay vì chỉ reset PLC?

Reset PLC có thể khiến hệ thống hoạt động trở lại trong một số tình huống nhưng không đồng nghĩa với việc nguyên nhân đã được xử lý.

Nếu nguyên nhân là:

• Nguồn không ổn định.
• IC giao tiếp lỗi.
• Nhiễu.
• Connector kém.
• Cấu hình sai.
• Module hỏng.

thì lỗi có thể quay trở lại.

Sửa chuyên sâu cần tìm nguyên nhân gốc và xác nhận bằng quá trình test.

40. Bảo trì phòng ngừa lỗi truyền thông PLC Siemens

Doanh nghiệp có thể giảm nguy cơ sự cố bằng cách:

• Kiểm tra tủ điện định kỳ.
• Kiểm tra nhiệt độ.
• Kiểm tra nguồn 24VDC.
• Vệ sinh tủ.
• Kiểm tra dây mạng.
• Kiểm tra connector.
• Kiểm tra switch.
• Kiểm tra tiếp địa.
• Sao lưu chương trình.
• Lưu cấu hình IP.
• Lưu tài liệu hệ thống.
• Kiểm tra Diagnostic Buffer định kỳ.

Bảo trì chủ động giúp phát hiện các dấu hiệu bất thường trước khi dây chuyền dừng hoàn toàn.

41. Lưu ý khi vận hành PLC Siemens trong môi trường công nghiệp

PLC cần được lắp đặt trong điều kiện phù hợp.

Nên chú ý:

• Nhiệt độ.
• Độ ẩm.
• Bụi.
• Rung động.
• Nhiễu điện.
• Nguồn cấp.
• Tiếp địa.
• Thông gió tủ điện.

Các yếu tố môi trường có thể ảnh hưởng đến tuổi thọ của linh kiện điện tử và hệ thống truyền thông.

42. CATEC – chuyên sửa chữa PLC Siemens lỗi truyền thông

Với các trường hợp cần Chuyên Sửa Chữa PLC Siemens Lỗi Truyền Thông, Chẩn Đoán Chính Xác, Sửa Chuyên Sâu, CATEC tập trung vào quy trình kiểm tra từ hệ thống đến thiết bị.

Các hạng mục có thể kiểm tra gồm:

• PLC Siemens.
• CPU.
• Module truyền thông.
• Ethernet.
• PROFINET.
• PROFIBUS.
• MPI.
• Cổng giao tiếp.
• Mạch nguồn.
• Board điều khiển.
• Linh kiện điện tử.
• Kết nối HMI.
• Kết nối biến tần.
• Remote I/O.

Mỗi thiết bị sau sửa cần được kiểm tra lại khả năng hoạt động trước khi bàn giao.

43. Miễn phí kiểm tra tình trạng thiết bị

Việc kiểm tra ban đầu giúp xác định hướng xử lý.

Khách hàng nên cung cấp đầy đủ thông tin về:

• Model.
• Hiện tượng.
• Mã lỗi.
• Hình ảnh.
• Thiết bị đang kết nối.
• Điều kiện phát sinh lỗi.

Từ đó kỹ thuật viên có thể đánh giá sơ bộ và hướng dẫn phương án tiếp theo.

44. Linh kiện và phương án sửa chữa

Tùy từng lỗi, kỹ thuật viên có thể sửa hoặc thay thế linh kiện phù hợp.

Không nên thay linh kiện chỉ dựa trên biểu hiện bên ngoài.

Quy trình kỹ thuật cần xác định:

• Linh kiện nào hỏng.
• Nguyên nhân hỏng.
• Mức độ ảnh hưởng.
• Khả năng sửa.
• Khả năng kiểm tra sau sửa.

Đây là cơ sở để đảm bảo thiết bị sau sửa có thể hoạt động ổn định.

45. Kiểm tra PLC Siemens sau sửa chữa

Sau khi hoàn thành sửa chữa, thiết bị cần được kiểm tra lại.

Một số nội dung:

• Khởi động PLC.
• Kiểm tra nguồn.
• Kiểm tra RUN/STOP.
• Kiểm tra port.
• Kết nối máy tính.
• Kiểm tra mạng.
• Kết nối thiết bị ngoại vi.
• Kiểm tra dữ liệu.
• Kiểm tra Diagnostic.
• Theo dõi độ ổn định.

Nếu có điều kiện, nên test trong thời gian đủ dài để phát hiện lỗi chập chờn.

46. Các thông tin khách hàng nên gửi khi cần sửa PLC Siemens

Để được hỗ trợ nhanh, khách hàng có thể gửi:

Tên thiết bị: PLC Siemens
Model: Ví dụ CPU cụ thể
Hiện tượng: Mất truyền thông, báo BF, không Online...
Thiết bị kết nối: HMI, biến tần, Remote I/O...
Mã lỗi: Nếu có
Hình ảnh: Mặt trước và tem thiết bị
Video: Nếu lỗi chập chờn
Khu vực: Để xác định phương án tiếp nhận hoặc hỗ trợ

Thông tin đầy đủ giúp quá trình chẩn đoán ban đầu nhanh hơn.

47. Một số câu hỏi thường gặp

PLC Siemens mất truyền thông có phải CPU hỏng không?

Không nhất thiết. Nguyên nhân có thể nằm ở dây mạng, connector, switch, cấu hình IP, thiết bị ngoại vi hoặc module truyền thông.

PLC Siemens báo BF xử lý thế nào?

Cần xác định thiết bị hoặc bus liên quan, sau đó kiểm tra cáp, connector, địa chỉ, cấu hình và module.

PLC không ping được có chắc chắn hỏng cổng Ethernet không?

Không. Cần kiểm tra máy tính, IP, dây mạng, switch và cấu hình trước.

Có sửa được PLC Siemens bị lỗi cổng mạng không?

Tùy mức độ hư hỏng. Cần kiểm tra thực tế cổng và mạch giao tiếp để xác định khả năng sửa.

PLC truyền thông lúc được lúc mất xử lý thế nào?

Cần kiểm tra nguồn, nhiệt độ, connector, dây, nhiễu, switch và phần cứng giao tiếp. Đây là dạng lỗi cần theo dõi kỹ.

Có cần backup chương trình trước khi sửa không?

Nếu có thể truy cập PLC và dữ liệu chưa được sao lưu, nên thực hiện backup trước khi can thiệp phần cứng.

48. Vì sao doanh nghiệp nên chẩn đoán lỗi trước khi thay PLC?

PLC công nghiệp có giá trị tương đối cao và có thể chứa cấu hình quan trọng của dây chuyền.

Nếu thay thiết bị mà chưa xác định nguyên nhân, doanh nghiệp có thể:

• Tốn chi phí mua CPU mới.
• Mất thời gian cấu hình.
• Phải tải lại chương trình.
• Phát sinh lỗi tương thích.
• Vẫn còn nguyên lỗi truyền thông nếu nguyên nhân nằm ở hệ thống.

Do đó, kiểm tra chuyên sâu là bước quan trọng trước khi quyết định thay thế.

49. Kết luận

Lỗi truyền thông là một trong những sự cố có thể gây ảnh hưởng trực tiếp đến khả năng vận hành của hệ thống PLC Siemens. Tuy nhiên, mất kết nối không đồng nghĩa với việc CPU chắc chắn bị hỏng. Nguyên nhân có thể xuất phát từ cáp, connector, switch, nguồn, cấu hình IP, PROFINET, PROFIBUS, MPI, module truyền thông hoặc linh kiện phần cứng bên trong PLC.

Dịch vụ Chuyên Sửa Chữa PLC Siemens Lỗi Truyền Thông, Chẩn Đoán Chính Xác, Sửa Chuyên Sâu cần được thực hiện theo quy trình có kiểm tra từng lớp. Từ việc thu thập thông tin, kiểm tra ngoại quan, nguồn cấp, hệ thống mạng, cấu hình phần mềm đến kiểm tra board và linh kiện, mỗi bước đều giúp thu hẹp nguyên nhân và lựa chọn phương án sửa chữa phù hợp.

CATEC hướng đến việc kiểm tra đúng nguyên nhân, sửa chữa đúng hạng mục và kiểm tra lại thiết bị sau sửa. Với các dòng Siemens S7-200, S7-300, S7-400, S7-1200, S7-1500 cùng nhiều module truyền thông, khách hàng nên cung cấp model và hiện tượng lỗi cụ thể để kỹ thuật viên đánh giá chính xác hơn.

Nếu PLC Siemens của doanh nghiệp đang gặp tình trạng mất truyền thông, lỗi PROFINET, lỗi PROFIBUS, lỗi MPI, không kết nối HMI, không Online, không nhận Remote I/O, mất Ethernet hoặc truyền thông chập chờn, việc chẩn đoán sớm sẽ giúp hạn chế thời gian dừng máy và tránh thay thế thiết bị không cần thiết.

CATEC – Chuyên sửa chữa PLC Siemens lỗi truyền thông, kiểm tra chuyên sâu, chẩn đoán chính xác và hỗ trợ xử lý các sự cố PLC công nghiệp tại TP.HCM, Bình Dương, Đồng Nai, Long An và khu vực miền Nam.

Các lỗi thường hay hư hỏng của PLC

• Sửa PLC SIEMENS Lỗi hết Pin hoặc Pin yếu, lỗi do lâu ngày không thay pin.
• Sửa PLC SIEMENS Hư CPU, lỗi giao tiếp CPU và bo thực thi, báo đèn error hoặc SF/ Diags.
• Hư bo thực thi: Hư ngõ vào Input, Ngõ ra Output, Analog,…
• Sửa PLC SIEMENS Hư bo nguồn, mất nguồn. Nổ cầu chì, nổ điện trở. Hư nguồn DC 24V.
• Sửa PLC SIEMENS Cháy nổ do sét đánh, chạm chậm, cấp nhầm nguồn điện AC, DC,…
• Sửa PLC SIEMENS Không kết nối được với HMI hoặc máy tính -> hư cổng truyền thông với HMI.
• Sửa PLC SIEMENS Không sáng đèn khi đã cấp nguồn, mất nguồn.
• Relay hoặc Transistor không đóng mặc dù đã có đèn sáng, hoặc đóng mà không có điện ra PLC.
• Lỗi mất hoàn toàn hoặc mất một đoạn chương trình, báo err hoặc chương trình có đoạn màu vàng,…
• Sửa PLC SIEMENS lỗ hoạt động sai quy trình, bỏ bước, lỗi bước,…
• Lỗi bị khoá Password hoặc chống Upload,…

Sửa PLC SIEMENS không chỉ là giải pháp khắc phục sự cố tức thời mà còn là chiến lược tối ưu chi phí và duy trì hoạt động ổn định cho hệ thống tự động hóa. Việc hiểu rõ nguyên nhân các lỗi sai PLC, nhận biết sớm dấu hiệu hư hỏng và lựa chọn đúng đơn vị sửa chữa uy tín sẽ giúp doanh nghiệp tránh được nhiều rủi ro trong sản xuất. Với kinh nghiệm, chuyên môn và quy trình bài bản, dịch vụ công ty CATEC là lựa chọn đáng tin cậy cho các doanh nghiệp đang tìm kiếm giải pháp sửa PLC SIEMENS hiệu quả, an toàn và lâu dài. Nếu PLC của bạn đang gặp sự cố, đừng chần chừ, việc sửa PLC đúng lúc chính là chìa khóa giúp hệ thống vận hành bền bỉ và ổn định trong tương lai.

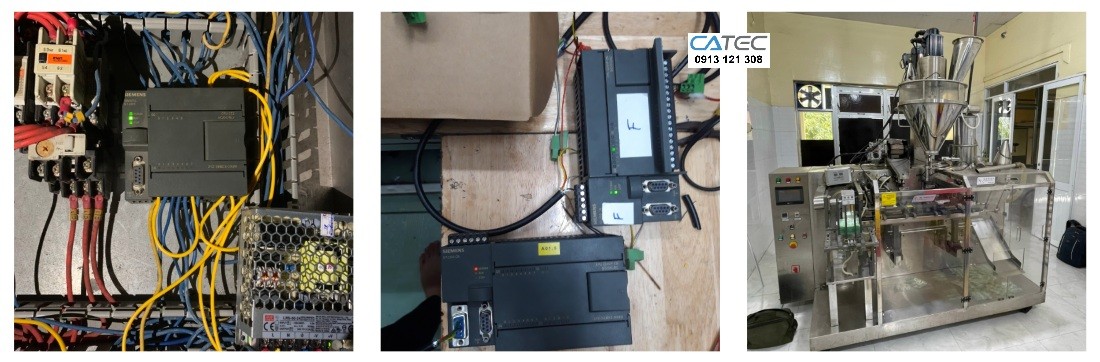

Hình ảnh thực tế PLC đang được sửa chữa tại CATEC

Hình ảnh PLC Allen Bradley đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Fatek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Mitsubishi đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Omron đang trong quá trình được sửa chữa tại CATEC Automation

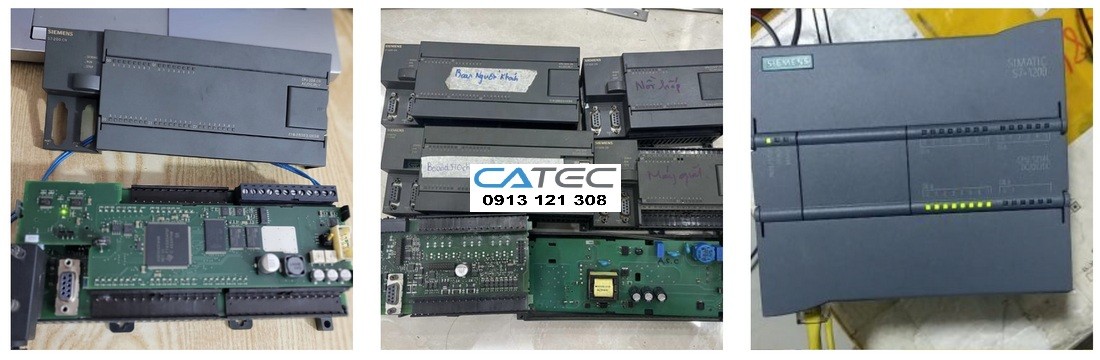

Hình ảnh PLC Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Xinje đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Keyence đang trong quá trình được sửa chữa tại CATEC Automation

Quy Trình Sửa Chữa PLC tại CATEC

1. Tiếp nhận PLC lỗi

2. Kiểm tra – chẩn đoán lỗi miễn phí

3. Báo lỗi, báo giá rõ ràng

4. Tiến hành sửa chữa ngay khi khách hàng đồng ý

5. Test chạy thực tế 24–48h

6. Bàn giao – bảo hành sau sửa chữa

Thời gian xử lý: chỉ từ 6 – 24h, tùy mức độ hư hỏng.

Cam Kết về dịch vụ Sửa PLC Tại CATEC

• Sửa nhanh trong vòng 24h

• Không sửa không thu phí

• Báo đúng lỗi – đúng giá

• Linh kiện chính hãng, tương thích cao

• Bảo hành sau sửa chữa từ 3 – 6 tháng

• Hỗ trợ kỹ thuật tận tâm

Lợi ích Khi Sửa Chữa PLC Thay Vì Mua Mới

Nhiều doanh nghiệp băn khoăn giữa sửa chữa và thay mới PLC. Thực tế, sửa PLC mang lại nhiều lợi ích vượt trội:

• Tiết kiệm 40–70% chi phí so với mua PLC mới

• Nhanh hơn nhập hàng mới, tránh chờ đợi lâu

• Giữ nguyên chương trình điều khiển cũ

• Giảm thiểu rác thải điện tử, thân thiện môi trường

Đặc biệt với các dây chuyền cũ, PLC đã ngừng sản xuất, sửa chữa là giải pháp tối ưu nhất.

Vì Sao Nên Chọn Dịch Vụ Sửa PLC Của Chúng Tôi?

Giữa rất nhiều đơn vị tại TP.HCM, chúng tôi tự tin là địa chỉ sửa chữa PLC uy tín – nhanh – chuyên sâu nhờ:

• Đội ngũ kỹ sư trên 10 năm kinh nghiệm PLC – tự động hóa

• Am hiểu sâu cấu trúc phần cứng và phần mềm PLC

• Đã sửa chữa thành công hàng ngàn PLC cho nhà máy tại KCN Tân Bình, Tân Tạo, VSIP, Sóng Thần, Hiệp Phước…

• Vị trí thuận tiện tại khu vực Hồ Chí Minh, hỗ trợ nhanh chóng

Ngoài sửa chữa tại xưởng, chúng tôi còn hỗ trợ:

• Khảo sát – kiểm tra PLC tại nhà máy

• Sao lưu, khôi phục chương trình PLC

• Nâng cấp, thay thế PLC tương đương

• Tư vấn cải tiến hệ thống điều khiển PLC

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa PLC Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình PLC hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

• Hotline/ zalo: 0913.121.308

• Email: catec.tech@gmail.com

• Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa bộ lập trình toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm PLC tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
