Chuyên Sửa Màn Hình HMI M2I XTOP Bị Lỗi – Khắc Phục Nhanh, Đưa Màn Hình Hoạt Động Ổn Định

Chuyên Sửa Màn Hình HMI M2I XTOP Bị Lỗi – Khắc Phục Nhanh, Đưa Màn Hình Hoạt Động Ổn Định

Màn hình HMI M2I XTOP được sử dụng khá phổ biến trong các hệ thống máy móc, dây chuyền sản xuất, tủ điều khiển và thiết bị tự động hóa công nghiệp. Với vai trò là giao diện trực tiếp giữa người vận hành và hệ thống PLC, biến tần, servo hoặc các thiết bị điều khiển khác, HMI giúp hiển thị thông số, cảnh báo lỗi, trạng thái máy và cho phép người dùng thao tác nhanh chóng. Tuy nhiên, sau thời gian làm việc liên tục trong môi trường công nghiệp, màn hình M2I XTOP có thể phát sinh nhiều lỗi như không lên nguồn, màn hình tối, cảm ứng không hoạt động, hiển thị sai màu, sọc màn hình, treo logo, mất chương trình hoặc mất kết nối PLC.

Khi HMI gặp sự cố, toàn bộ quá trình vận hành có thể bị gián đoạn, đặc biệt với những dây chuyền cần hoạt động liên tục. Việc thay mới toàn bộ thiết bị trong nhiều trường hợp không thực sự cần thiết và có thể gây tốn kém chi phí. Thay vào đó, kiểm tra đúng nguyên nhân và sửa chữa từng bộ phận hư hỏng sẽ giúp tiết kiệm đáng kể thời gian cũng như chi phí cho doanh nghiệp.

Dịch vụ Sửa chữa màn hình HMI M2I tập trung vào việc kiểm tra, xác định nguyên nhân lỗi và khôi phục thiết bị về trạng thái hoạt động ổn định. Tùy từng trường hợp, kỹ thuật viên có thể xử lý board nguồn, board CPU, màn hình LCD, tấm cảm ứng, cáp tín hiệu, bộ nhớ, linh kiện nguồn hoặc các mạch giao tiếp bên trong. Bài viết dưới đây sẽ phân tích chi tiết các lỗi thường gặp trên HMI M2I XTOP, nguyên nhân, quy trình kiểm tra và hướng xử lý phù hợp để màn hình có thể hoạt động trở lại.

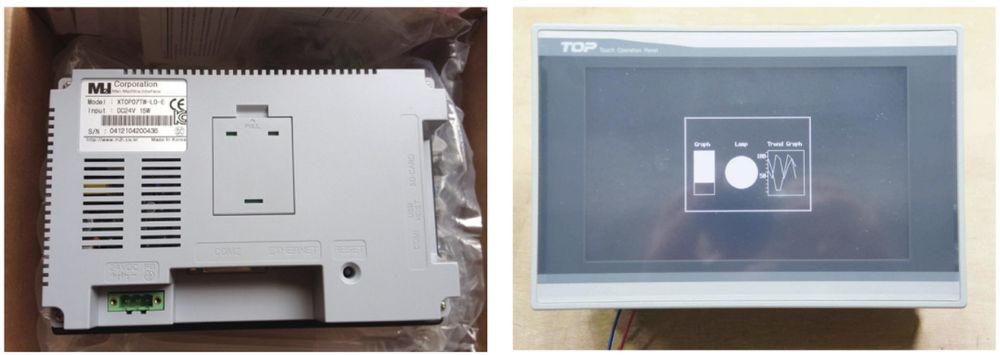

1. Tổng quan về màn hình HMI M2I XTOP

M2I XTOP là dòng HMI được thiết kế cho các ứng dụng điều khiển và giám sát máy móc công nghiệp. Thiết bị thường đảm nhiệm nhiều chức năng như hiển thị trạng thái hoạt động, nhập dữ liệu, cài đặt thông số, điều khiển thiết bị và giao tiếp với PLC hoặc các bộ điều khiển khác.

Trong quá trình vận hành, HMI phải làm việc liên tục cùng nguồn điện công nghiệp, tín hiệu điều khiển và môi trường có nhiều yếu tố ảnh hưởng như nhiệt độ, bụi, độ ẩm, rung động và nhiễu điện. Vì vậy, dù thiết bị được thiết kế để hoạt động trong môi trường công nghiệp, các linh kiện bên trong vẫn có thể suy giảm theo thời gian.

Một HMI M2I XTOP thông thường có thể bao gồm board nguồn, board CPU, bộ nhớ, màn hình LCD, tấm cảm ứng, các cáp kết nối, mạch giao tiếp và nhiều linh kiện điện tử khác. Chỉ cần một bộ phận gặp sự cố cũng có thể khiến toàn bộ màn hình không thể vận hành bình thường.

Dịch vụ Sửa chữa màn hình HMI M2I vì vậy không đơn thuần là thay một linh kiện bất kỳ mà cần xác định chính xác vị trí gây lỗi. Nếu chẩn đoán không đúng, việc thay thế linh kiện không cần thiết vừa làm tăng chi phí vừa có thể ảnh hưởng đến các bộ phận khác.

2. Những dấu hiệu cho thấy HMI M2I XTOP đang bị lỗi

Người vận hành có thể nhận biết HMI M2I XTOP gặp vấn đề thông qua nhiều dấu hiệu khác nhau. Một số lỗi xuất hiện rõ ràng ngay khi cấp nguồn, trong khi một số lỗi chỉ phát sinh sau khi thiết bị chạy một thời gian.

Các dấu hiệu thường gặp gồm:

• Sửa chữa màn hình HMI M2I báo lỗi bộ nhớ.
• Sửa chữa màn hình HMI M2I mất chương trình.
• Sửa chữa màn hình HMI M2I không giao tiếp được với PLC.
• Sửa chữa màn hình HMI M2I Cổng truyền thông hoạt động không ổn định.
• Sửa chữa màn hình HMI M2I Thiết bị đang chạy thì tự tắt.
• Sửa chữa màn hình HMI M2I nóng bất thường.
• Sửa chữa màn hình HMI M2I hoạt động chập chờn lúc được lúc không.

Việc ghi nhận chính xác biểu hiện lỗi ngay từ đầu giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh hơn. Đây cũng là bước quan trọng trong quy trình Sửa chữa màn hình HMI M2I, bởi mỗi biểu hiện có thể liên quan đến một nhóm linh kiện khác nhau.

3. Lỗi HMI M2I XTOP không lên nguồn

Đây là một trong những sự cố nghiêm trọng và thường khiến dây chuyền phải dừng hoạt động. Khi cấp nguồn nhưng màn hình không có bất kỳ dấu hiệu khởi động nào, cần kiểm tra từ nguồn cấp bên ngoài đến mạch nguồn bên trong HMI.

Trước tiên cần kiểm tra điện áp cấp vào thiết bị. Nguồn cấp không đúng điện áp, nguồn bị sụt áp hoặc nguồn DC bên ngoài không ổn định đều có thể khiến HMI không khởi động.

Nếu nguồn cấp đầu vào bình thường nhưng HMI vẫn không hoạt động, nguyên nhân có thể nằm ở board nguồn. Một số linh kiện như cầu chì, diode bảo vệ, tụ lọc, IC nguồn, MOSFET, mạch ổn áp hoặc các linh kiện chuyển mạch có thể bị hư hỏng.

Ngoài ra, hiện tượng chập trên một đường nguồn thứ cấp cũng có thể làm mạch bảo vệ ngắt nguồn, khiến người dùng tưởng rằng HMI đã hỏng hoàn toàn.

Khi gặp trường hợp này, không nên tự ý cấp nguồn liên tục hoặc dùng nguồn có điện áp cao hơn để thử. Việc cấp sai nguồn có thể làm hư thêm CPU hoặc các mạch điều khiển.

Kỹ thuật viên Sửa chữa màn hình HMI M2I cần tiến hành đo kiểm từng đường nguồn, xác định điểm bất thường và xử lý theo nguyên nhân thực tế thay vì thay toàn bộ board ngay từ đầu.

4. HMI có nguồn nhưng màn hình không hiển thị

Một trường hợp khác thường gặp là HMI vẫn có dấu hiệu hoạt động nhưng màn hình LCD không hiển thị hình ảnh.

Nguyên nhân có thể liên quan đến LCD, đèn nền, cáp tín hiệu, mạch điều khiển hiển thị hoặc nguồn cấp cho LCD.

Nếu chiếu ánh sáng vào màn hình và nhìn thấy hình ảnh rất mờ, khả năng cao hệ thống đèn nền đang gặp sự cố. Nếu hoàn toàn không có hình ảnh, cần kiểm tra thêm tín hiệu hình ảnh và các đường nguồn liên quan.

Một số trường hợp màn hình chỉ hiển thị trắng, đen hoặc một màu cố định. Khi đó cần kiểm tra cáp kết nối và mạch điều khiển LCD trước khi kết luận panel LCD bị hỏng.

Quy trình Sửa chữa màn hình HMI M2I cần phân biệt rõ lỗi LCD và lỗi mạch điều khiển. Hai lỗi này có cách xử lý và chi phí hoàn toàn khác nhau.

5. HMI M2I XTOP bị sọc màn hình

Sọc ngang hoặc sọc dọc là hiện tượng khá dễ nhận biết. Màn hình có thể xuất hiện một vài đường sọc hoặc nhiều đường sọc chiếm gần như toàn bộ vùng hiển thị.

Nguyên nhân có thể đến từ:

• LCD bị lỗi.
• Cáp tín hiệu bị lỏng.
• Cáp màn hình bị oxy hóa.
• Mạch điều khiển LCD bị lỗi.
• Các điểm kết nối bên trong panel bị suy giảm.
• Thiết bị chịu va đập hoặc rung động mạnh.
• Nhiệt độ vận hành quá cao trong thời gian dài.

Nếu sọc xuất hiện cố định ngay từ lúc khởi động, khả năng lỗi phần cứng khá cao. Nếu sọc xuất hiện sau một thời gian hoạt động hoặc thay đổi khi nhiệt độ thay đổi, kỹ thuật viên cần kiểm tra kỹ các đường kết nối.

Không nên dùng lực ép mạnh lên bề mặt LCD để cố gắng làm mất sọc. Cách này có thể khiến panel bị hư nặng hơn.

6. Màn hình bị nhòe, sai màu hoặc hiển thị bất thường

Hình ảnh trên HMI M2I XTOP có thể bị nhạt màu, sai màu, mất một số màu hoặc xuất hiện hình ảnh không ổn định.

Một trong những nguyên nhân có thể là nguồn cấp cho mạch hiển thị không ổn định. Ngoài ra, cáp tín hiệu hoặc bản thân LCD cũng có thể gặp vấn đề.

Trong quá trình kiểm tra, kỹ thuật viên cần đo nguồn, kiểm tra cáp, quan sát tình trạng LCD và xác định xem lỗi xuất hiện cố định hay chỉ xảy ra khi thiết bị nóng.

Nếu lỗi nằm ở LCD, phương án thay panel phù hợp có thể được cân nhắc. Nếu lỗi nằm ở mạch điều khiển, việc sửa board sẽ giúp tiết kiệm chi phí hơn so với thay toàn bộ màn hình.

Đây là lý do khách hàng nên lựa chọn đơn vị Sửa chữa màn hình HMI M2I có khả năng kiểm tra cả phần điện tử và phần hiển thị.

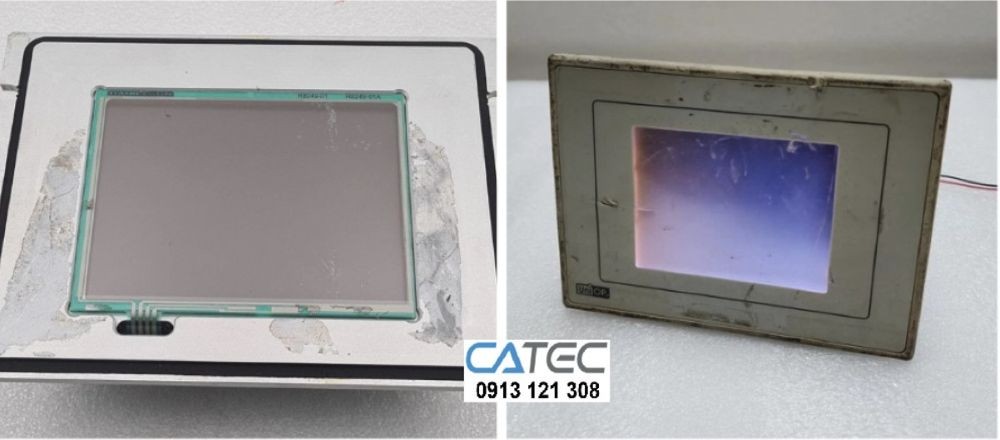

7. HMI M2I XTOP bị lỗi cảm ứng

Tấm cảm ứng là bộ phận được người vận hành sử dụng thường xuyên nên cũng là một trong những linh kiện có nguy cơ xuống cấp theo thời gian.

Các biểu hiện thường gặp gồm:

• Chạm không nhận.
• Chỉ nhận một số khu vực.
• Điểm chạm bị lệch.
• Cảm ứng phản hồi chậm.
• Màn hình tự động nhận thao tác dù không chạm.
• Một vùng trên màn hình bị liệt hoàn toàn.
• Cảm ứng bị loạn sau khi thiết bị nóng.

Nguyên nhân có thể do tấm cảm ứng bị xuống cấp, cáp cảm ứng bị lỗi, mạch điều khiển cảm ứng gặp sự cố hoặc thiết bị cần được hiệu chỉnh lại.

Nếu phần LCD vẫn hiển thị tốt nhưng cảm ứng không hoạt động, thay tấm cảm ứng phù hợp thường là một phương án đáng cân nhắc. Tuy nhiên, cần kiểm tra trước để tránh thay nhầm linh kiện.

Trong quá trình Sửa chữa màn hình HMI M2I, kỹ thuật viên cần xác định đúng loại cảm ứng, kích thước, giao tiếp và kết cấu của màn hình trước khi tiến hành thay thế.

8. HMI bị lệch cảm ứng

Lỗi lệch cảm ứng thường xảy ra khi người vận hành chạm vào một vị trí nhưng HMI lại nhận thao tác ở vị trí khác.

Nếu mức độ lệch nhỏ, có thể liên quan đến việc hiệu chỉnh cảm ứng. Tuy nhiên, nếu điểm chạm sai lệch lớn hoặc thay đổi liên tục, khả năng phần cứng bị lỗi cần được xem xét.

Tấm cảm ứng bị lão hóa, chịu lực mạnh hoặc bị biến dạng cũng có thể gây ra hiện tượng này.

Sau khi thay thế hoặc xử lý phần cảm ứng, cần thực hiện kiểm tra và hiệu chỉnh lại để đảm bảo thao tác chính xác trên toàn bộ màn hình.

9. HMI M2I XTOP bị treo logo

Một lỗi khác là thiết bị khởi động nhưng chỉ dừng ở logo XTOP và không vào giao diện điều khiển.

Nguyên nhân có thể liên quan đến bộ nhớ, chương trình, hệ điều hành của HMI hoặc các vấn đề về phần cứng.

Nếu thiết bị bị mất dữ liệu hoặc chương trình do bộ nhớ lỗi, việc khôi phục dữ liệu sẽ cần được thực hiện cẩn thận. Không nên tự ý format hoặc ghi dữ liệu mới nếu chưa xác định nguyên nhân, bởi thao tác sai có thể khiến quá trình phục hồi trở nên khó khăn hơn.

Đối với lỗi treo logo, Sửa chữa màn hình HMI M2I cần kết hợp kiểm tra phần cứng và phần mềm để đưa ra phương án xử lý chính xác.

10. HMI bị mất chương trình

Chương trình HMI chứa giao diện vận hành, thông số, nút điều khiển, cảnh báo và nhiều dữ liệu quan trọng khác. Khi chương trình bị mất, thiết bị có thể không còn giao diện vận hành như ban đầu.

Nguyên nhân có thể do bộ nhớ suy giảm, mất dữ liệu, lỗi phần mềm hoặc quá trình ghi dữ liệu không hoàn tất.

Nếu doanh nghiệp còn file chương trình gốc, việc nạp lại sẽ thuận lợi hơn. Trường hợp không còn file gốc, việc khôi phục dữ liệu từ thiết bị có thể cần đến thiết bị chuyên dụng và kinh nghiệm kỹ thuật.

Để tránh rủi ro, nên sao lưu chương trình HMI định kỳ và lưu trữ ở nhiều vị trí khác nhau.

CATEC là một trong những Công Ty có đội ngũ chuyên môn kỹ thuật với tay nghề cao, được huấn luyện chuyên nghiệp và có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa. Chúng tôi đã khắc phục cho hàng nghàn khách hàng gặp một số tình trạng màn hình công nghiệp HMI bị lỗi như vỡ, không lên nguồn, bo khiển, bo động lực, cháy nổ,...ở TP HCM và một số tỉnh lân cận như Đồng Nai, Bình Dương, Bình Phước, Long An, Tây Ninh,..Bên cạnh đó chúng tôi luôn hổ trợ quý khách hàng 24/7 thông qua hotline: 0913 121 308 để được tư vấn một cách tốt nhất.

Công ty CATEC sửa chữa HMI M2I có thể xử lý nhiều loại lỗi khác nhau. Dưới đây là một số lỗi phổ biến mà CATEC từng sửa chữa qua

• Màn hình HMI M2I Lỗi phần cứng: Đó là các vấn đề liên quan đến phần cứng của màn hình HMI như màn hình hiển thị hình ảnh (LCD) bị hỏng, tấm cảm ứng màn hình không hoạt động (hoặc mất một số điểm, điểm chạm bị lệch vị trí), lỗi trong bo mạch chủ như: nút bấm không hoạt động, cổng kết nối hỏng, mất nguồn điện cung cấp cho các linh kiện trong bo mạch, hoặc các vấn đề khác liên quan đến linh kiện phần cứng.
• Màn hình HMI M2I Lỗi phần mềm: Các lỗi phần mềm gồm các vấn đề liên quan đến hệ điều hành HMI, lỗi ứng dụng, lỗi giao thức truyền thông, hoặc các lỗi liên quan đến việc tương tác với các thiết bị khác trong hệ thống. Công ty sửa chữa có thể khắc phục các lỗi này bằng cách nâng cấp phần mềm, sửa lỗi trong mã nguồn, hoặc thiết lập lại cấu hình.
• Màn hình HMI M2I Lỗi kết nối: Khi màn hình HMI không thể kết nối hoặc giao tiếp với các thiết bị khác trong hệ thống, có thể do lỗi cấu hình kết nối, cổng kết nối bị hỏng, cấu hình mạng không chính xác hoặc lỗi phần mềm liên quan đến giao thức truyền thông. Công ty sửa chữa có thể kiểm tra và sửa chữa các lỗi kết nối này để khôi phục lại hoạt động bình thường của hệ thống.
• Màn hình HMI M2I Lỗi hiển thị: Đây là các vấn đề liên quan đến hiển thị hình ảnh trên màn hình hiển thị ( LCD) như màn hình bị mờ không thể đọc được, hiển thị sai thông tin, không hiển thị được hình ảnh hoặc đồ họa hoặc màn hình có nhiều sọc. Công ty sửa chữa có thể kiểm tra và thay thế các linh kiện màn hình hoặc sửa lỗi phần mềm liên quan để khắc phục lỗi hiển thị.
• Màn hình HMI M2I Lỗi cấu hình và lỗi thiết lập: Đôi khi, các lỗi có thể xuất hiện do cấu hình không chính xác hoặc thiết lập sai trên màn hình HMI. Công ty sửa chữa có thể kiểm tra và điều chỉnh lại cấu hình và thiết lập để đảm bảo hoạt động đúng đắn.

- Màn hình cảm ứng M2I Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI M2I sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của M2I dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
- Màn hình cảm ứng M2I Hư phần hiển thị LCD. Màn hình LCD của M2I là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD hoặc không sáng đèn trên màn hình khi khởi động.
- Màn hình cảm ứng M2I Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
- Sửa màn hình HMI M2I Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
- Màn hình cảm ứng M2I Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
- Màn hình cảm ứng M2I Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của HMI M2I được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình.

Nhận sửa màn hình HMI M2I với các lỗi hư hỏng như:

- Sửa HMI M2I hư bo, hư mạch, cháy bo mạch

- Sửa HMI M2I Lỗi đèn cao áp

- Sửa màn hình HMI M2I bị hư cảm ứng, màn hình cảm ứng bị đơ, bị liệt, cảm ứng chạm không ăn, cảm ứng bị lệch điểm

- Sửa màn hình HMI M2I Hư gương màn hình cảm ứng, bể màn hình cảm ứng, bể mặt kính cảm ứng, bể màn hình nhưng vẫn cảm ứng được, cần thay màn hình HMI do bể vỡ

- Sửa màn hình HMI M2I Lỗi LCD: Lỗi không hiển thị, bị tối đen màn hình, LCD lỗi trắng màn hình, hoặc bị hiển thị mờ, nhòe, hiển thị sọc, hiển thị loang màu, chấm đen,…

- Sửa màn hình M2I bị hư nguồn, nguồn chập chờn, bấm không ănVà những trường hợp hư hỏng khác chúng tôi đều có thể khắc phục và sửa được.

Màn hình cảm ứng công nghiệp HMI M2I là những màn hình cảm ứng có độ bền cao, hoạt động bền bỉ và mạnh mẽ, được sử dụng rất rộng rãi trên thị trường. Mặc dù HMI có độ bền cao, nhưng quá trình sử dụng lâu dài sẽ khó tránh khỏi các tình trạng bị lỗi, bị hư hỏng và cần phải sửa màn hình HMI M2I nếu người dùng không thể tự khắc phục lỗi được. Để tiết kiệm thời gian và chi phí sửa chữa, người dùng nên chọn những nơi có sẵn linh kiện và đặc biệt là có nhiều kinh nghiệm trong ngành để sửa màn hình HMI M2I nhanh chóng.

Với nhiều năm kinh nghiệm trong ngành sửa chữa thiết bị điện công nghiệp, mà đặc biệt là sửa màn hình cảm ứng công nghiệp, CATEC luôn có sẵn trang thiết bị hiện đại và đầy đủ linh kiện của nhiều hãng, nhiều model sản phẩm, đảm bảo cung cấp những dịch vụ sửa chữa thiết bị điện công nghiệp nhanh chóng nhất, bao gồm cả sửa màn hình HMI tất cả các hãng nói chung, nhận sửa màn hình HMI M2I lấy ngay trong ngày với giá cả cạnh tranh.

Chuyên khắc phục sửa chữa màn hình HMI M2I bị các lỗi sau:

• Lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.
• Sửa màn hình HMI M2I Lỗi do lên nguồn, mất nguồn, có nguồn cấp mà màn hình không thấy tín hiệu.
• Lỗi nổ tụ, hư tụ, hư linh kiện điện trở....
• Lỗi truyền thông: không truyền thông được với PLC, cáp ok hết, cài đặt ok hết nhưng lại không truyền thông được.
• Vi xử lý bị hư, tốc độ xử lý rất chậm gần như bị hư CPU.
• Hư LCD hiển thị, Màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình luôn, trầy rước, nát màn hình.
• Sửa màn hình HMI M2I Mất chương trình hoặc có chương trình nhưng muốn lấy chương trình làm dự phòng hay đổ qua con mới.
• Màn hình HMI M2I Mất chương trình luôn không cách nào lấy lại, chúng tôi có đội ngũ kỹ sư khảo sát và viết lại chương trình mới.
• Các linh kiện, phụ kiện màn hình chính hãng . Bảo hành 6 tháng - hư hỏng đổi mới. Chất lượng linh kiện đạt tiêu chuẩn quốc tế. Lắp đặt, sửa chữa, thay thế tại Nhà máy.
