Chuyên Sửa PLC Siemens Báo Lỗi và Hướng Khắc Phục, Sửa Chữa Chi Tiết Từng Lỗi

Chuyên Sửa PLC Siemens Báo Lỗi Và Hướng Khắc Phục, Sửa Chữa Chi Tiết Từng Lỗi

Trong hệ thống tự động hóa công nghiệp, PLC Siemens được sử dụng rộng rãi trong dây chuyền sản xuất, máy đóng gói, máy gia công, hệ thống băng tải, trạm bơm, máy ép, máy CNC và nhiều thiết bị điều khiển khác. PLC đảm nhiệm vai trò tiếp nhận tín hiệu từ cảm biến, xử lý chương trình điều khiển và xuất tín hiệu đến các thiết bị chấp hành. Vì vậy, khi PLC Siemens báo lỗi, mất nguồn, lỗi CPU, lỗi module I/O hoặc không thể giao tiếp với thiết bị lập trình, toàn bộ dây chuyền có thể dừng hoạt động.

Việc xác định đúng nguyên nhân trước khi sửa chữa PLC Siemens có ý nghĩa rất quan trọng. Cùng một hiện tượng như đèn RUN không sáng hoặc đèn SF/ERROR sáng đỏ có thể xuất phát từ nhiều nguyên nhân khác nhau: nguồn cấp không ổn định, lỗi phần cứng CPU, chương trình bị lỗi, module mở rộng gặp sự cố, mất truyền thông, chập ngõ vào/ngõ ra hoặc hư linh kiện trên bo mạch.

Bài viết dưới đây trình bày chi tiết các lỗi thường gặp, phương pháp kiểm tra và hướng khắc phục theo từng trường hợp. Nội dung phù hợp cho kỹ thuật viên bảo trì, kỹ sư tự động hóa và doanh nghiệp đang cần tìm giải pháp chuyên sửa PLC Siemens báo lỗi.

1. Tổng quan về PLC Siemens

PLC Siemens là dòng bộ điều khiển logic khả trình được sử dụng phổ biến trong nhiều ngành công nghiệp. Tùy từng thế hệ, PLC Siemens có cấu trúc, phần mềm lập trình, phương thức chẩn đoán và mã lỗi khác nhau.

Một số dòng PLC Siemens thường gặp gồm:

Siemens S7-200.
Siemens S7-200 SMART.
Siemens S7-300.
Siemens S7-400.
Siemens S7-1200.
Siemens S7-1500.
Một số CPU và module ET 200 liên quan đến hệ thống điều khiển Siemens.

Trong quá trình vận hành, PLC có thể gặp lỗi do môi trường công nghiệp như nhiệt độ cao, bụi, độ ẩm, rung động, nhiễu điện từ hoặc điện áp cấp không ổn định. Ngoài ra, việc đấu dây sai, chập tải, module I/O quá tải hoặc lỗi chương trình cũng có thể khiến PLC chuyển sang trạng thái STOP hoặc phát cảnh báo.

Do đó, sửa PLC không đơn giản là thay một linh kiện hoặc reset thiết bị. Kỹ thuật viên cần kiểm tra theo trình tự từ nguồn điện, phần cứng, module, truyền thông đến chương trình điều khiển.

2. Các dấu hiệu nhận biết PLC Siemens đang gặp sự cố

Trước khi tiến hành sửa chữa, cần quan sát các biểu hiện bên ngoài của PLC. Đây là bước đầu tiên giúp khoanh vùng nguyên nhân.

Một số dấu hiệu thường gặp:

PLC không lên nguồn.
Đèn POWER không sáng.
Đèn RUN không sáng.
Đèn STOP sáng.
Đèn SF/ERROR sáng đỏ.
Đèn BF sáng hoặc nhấp nháy.
CPU liên tục khởi động lại.
PLC đang chạy nhưng đột ngột dừng.
PLC không kết nối được với máy tính.
Không download được chương trình.
Chương trình bị mất sau khi mất điện.
Module mở rộng không nhận.
Ngõ vào không nhận tín hiệu.
Ngõ ra không hoạt động.
PLC báo lỗi phần cứng.
PLC báo lỗi truyền thông.
Hệ thống hoạt động chập chờn.
PLC nóng bất thường.
Thiết bị tự động reset khi đóng tải.

Mỗi biểu hiện cần được kiểm tra theo một quy trình riêng. Không nên dựa duy nhất vào màu đèn báo để kết luận PLC đã hỏng phần cứng.

3. Lỗi PLC Siemens không lên nguồn

Đây là một trong những lỗi nghiêm trọng nhất vì khi PLC không được cấp nguồn, CPU và các module sẽ không thể hoạt động.

Nguyên nhân thường gặp

Không có điện áp cấp vào PLC.
Nguồn DC bị sụt áp.
Nguồn 24VDC bị lỗi.
Đấu ngược cực nguồn.
Cầu chì hoặc thiết bị bảo vệ bị đứt.
Chập trên đường nguồn.
Hỏng mạch bảo vệ đầu vào.
Hỏng linh kiện nguồn trên CPU.
Tụ điện nguồn bị suy giảm.
IC nguồn bị hỏng.
Bo mạch bị cháy do quá áp.

Hướng kiểm tra

Trước tiên cần dùng đồng hồ đo kiểm tra điện áp tại đầu vào PLC. Không nên chỉ nhìn đồng hồ nguồn hoặc đèn báo trên tủ điện mà phải đo trực tiếp tại điểm cấp nguồn.

Nếu nguồn đầu vào đạt yêu cầu nhưng PLC vẫn không hoạt động, cần kiểm tra tiếp mạch nguồn bên trong.

Với PLC bị hư phần nguồn, kỹ thuật viên có thể kiểm tra:

Cầu chì.
Diode bảo vệ.
Mạch chỉnh lưu.
MOSFET công suất.
IC nguồn.
Tụ lọc.
Điện trở khởi động.
Mạch ổn áp.
Các đường điện áp thứ cấp.

Không nên cấp nguồn liên tục cho một PLC đang nghi ngờ bị chập vì có thể làm hư thêm các linh kiện khác.

4. PLC Siemens báo đèn SF/ERROR

Đèn SF hoặc ERROR thường được sử dụng để cảnh báo một lỗi liên quan đến hệ thống hoặc CPU, tùy dòng PLC.

Khi đèn đỏ sáng, kỹ thuật viên không nên ngay lập tức kết luận CPU đã hỏng.

Nguyên nhân có thể gồm:

Lỗi chương trình.
Lỗi phần cứng.
Lỗi module.
Lỗi địa chỉ I/O.
Lỗi truyền thông.
Lỗi cấu hình phần cứng.
Lỗi bộ nhớ.
Lỗi watchdog.
Module ngoại vi không phản hồi.

Cách kiểm tra

Nếu PLC vẫn giao tiếp được với máy tính, cần kết nối bằng phần mềm lập trình tương ứng và mở vùng chẩn đoán.

Đối với các hệ thống S7, thông tin Diagnostic Buffer có thể cung cấp dữ liệu quan trọng về thời điểm xảy ra lỗi và loại lỗi.

Kỹ thuật viên nên ghi lại:

Mã lỗi.
Thời điểm lỗi.
Module liên quan.
Trạng thái CPU.
Sự kiện xảy ra trước khi PLC dừng.

Sau khi xác định nguyên nhân mới tiến hành xử lý.

5. PLC Siemens ở trạng thái STOP

PLC chuyển sang STOP có thể khiến dây chuyền ngừng hoạt động hoàn toàn.

Các nguyên nhân phổ biến

Lỗi chương trình nghiêm trọng.
Lỗi phần cứng.
Module I/O bị lỗi.
Lỗi cấu hình.
Lỗi bộ nhớ.
Watchdog timeout.
Lỗi truyền thông nghiêm trọng.
CPU phát hiện sự cố không thể tiếp tục vận hành.

Một số trường hợp người vận hành chỉ cần đưa PLC trở lại RUN là hệ thống chạy lại. Tuy nhiên, nếu nguyên nhân chưa được xử lý, PLC có thể tiếp tục chuyển về STOP.

Hướng khắc phục

Không nên reset PLC liên tục để cố gắng đưa hệ thống vào RUN.

Quy trình phù hợp là:

Ghi nhận mã lỗi.
Kiểm tra Diagnostic Buffer.
Kiểm tra chương trình.
Kiểm tra module phần cứng.
Kiểm tra nguồn.
Kiểm tra truyền thông.
Xác định nguyên nhân.
Khắc phục.
Thực hiện kiểm tra RUN.
Theo dõi hệ thống sau sửa chữa.

Chuyên Sửa PLC Siemens Báo Lỗi và Hướng Khắc Phục, Sửa Chữa Chi Tiết Từng Lỗi

6. PLC Siemens báo lỗi BUS hoặc truyền thông

Trong hệ thống tự động hóa, PLC thường phải giao tiếp với HMI, biến tần, servo, remote I/O, máy tính hoặc các bộ điều khiển khác.

Khi truyền thông bị lỗi, hệ thống có thể xuất hiện:

Không kết nối HMI.
Không điều khiển được biến tần.
Mất dữ liệu từ remote I/O.
Thiết bị báo timeout.
PLC báo lỗi bus.
Thiết bị kết nối lúc được lúc mất.

Nguyên nhân

Đứt cáp.
Đấu dây sai.
Cáp truyền thông bị nhiễu.
Địa chỉ thiết bị bị trùng.
Cấu hình mạng sai.
Thiết bị đầu cuối không đúng.
Module truyền thông lỗi.
Cổng giao tiếp PLC hỏng.
Switch hoặc thiết bị mạng gặp sự cố.

Hướng xử lý

Cần kiểm tra lần lượt từ vật lý đến cấu hình:

Bước 1: Kiểm tra cáp.

Bước 2: Kiểm tra đầu nối.

Bước 3: Kiểm tra địa chỉ thiết bị.

Bước 4: Kiểm tra cấu hình mạng.

Bước 5: Kiểm tra trạng thái module truyền thông.

Bước 6: Dùng phần mềm lập trình để xem Diagnostic Buffer.

Nếu phần mềm xác định lỗi tại cổng giao tiếp nhưng cáp và cấu hình đều bình thường, cần kiểm tra phần cứng module hoặc CPU.

7. PLC Siemens không kết nối được với máy tính

Đây là tình trạng thường xảy ra khi kỹ thuật viên cần upload hoặc download chương trình.

Nguyên nhân có thể là:

Chọn sai giao diện PG/PC.
Cáp kết nối không phù hợp.
Driver bị lỗi.
Cấu hình giao tiếp sai.
Địa chỉ IP không đúng.
PLC chưa cấp nguồn.
Cổng truyền thông PLC bị hỏng.
Module Ethernet gặp lỗi.
CPU đang ở trạng thái bất thường.

Cách kiểm tra

Trước tiên cần xác định loại kết nối mà PLC đang sử dụng. Sau đó kiểm tra:

Cáp.
Driver.
Interface.
Địa chỉ IP.
Subnet.
Tình trạng cổng Ethernet.
Trạng thái CPU.

Nếu đã loại trừ vấn đề phần mềm và cáp nhưng PLC vẫn không thể giao tiếp, có thể kiểm tra phần cứng cổng truyền thông.

8. PLC Siemens mất chương trình

Mất chương trình là lỗi đặc biệt quan trọng vì có thể khiến máy không thể hoạt động đúng quy trình sản xuất.

Nguyên nhân

Bộ nhớ bị lỗi.
Pin hoặc cơ chế lưu trữ dữ liệu gặp sự cố trên dòng có sử dụng pin.
Thao tác xóa bộ nhớ.
Thẻ nhớ gặp lỗi.
Chương trình chưa được lưu đúng cách.
Lỗi phần cứng CPU.
Điện áp nguồn không ổn định trong quá trình ghi dữ liệu.

Nếu doanh nghiệp có bản backup chương trình, việc khôi phục thường thuận lợi hơn.

Khuyến nghị

Nên lưu trữ:

Chương trình PLC.
Cấu hình phần cứng.
Thông số thiết bị.
Chương trình HMI.
Thông số biến tần.
Thông số servo.
Tài liệu đấu dây.

Đặc biệt, không nên chỉ lưu một bản chương trình duy nhất trên một máy tính.

9. PLC Siemens không nhận ngõ vào

Khi cảm biến hoạt động nhưng PLC không nhận tín hiệu, cần phân biệt lỗi nằm ở thiết bị ngoài hay module input.

Kiểm tra bên ngoài

Cảm biến có nguồn không?
Tín hiệu cảm biến có thay đổi không?
Dây tín hiệu có bị đứt không?
Cầu đấu có lỏng không?
Có đúng loại PNP/NPN không?
Điện áp tín hiệu có phù hợp không?

Kiểm tra module PLC

Nếu tín hiệu đã đến đúng chân input nhưng LED input không thay đổi, cần kiểm tra module.

Có thể module bị:

Hỏng mạch đầu vào.
Hỏng optocoupler.
Cháy điện trở.
Hỏng mạch bảo vệ.
Hỏng nguồn phụ trợ.

Trong trường hợp này, cần sửa hoặc thay module tùy mức độ hư hỏng và yêu cầu của hệ thống.

10. PLC Siemens không có ngõ ra

PLC đã nhận lệnh nhưng thiết bị chấp hành không hoạt động là tình trạng khá phổ biến.

Ví dụ:

Van điện từ không đóng.
Contactor không hút.
Relay không kích.
Đèn báo không sáng.
Biến tần không nhận lệnh.

Nguyên nhân

Chương trình không kích output.
Điều kiện liên động chưa thỏa mãn.
Output module bị lỗi.
Cầu chì ngõ ra bị đứt.
Relay output bị cháy.
Transistor output hỏng.
Nguồn tải bị mất.
Dây từ PLC đến thiết bị bị đứt.

Cần kiểm tra trạng thái logic trong chương trình trước khi kết luận module output bị hỏng.

11. PLC Siemens báo lỗi module I/O

Module mở rộng bị lỗi có thể khiến CPU báo SF hoặc chuyển sang STOP tùy cấu hình và mức độ lỗi.

Các nguyên nhân thường gặp:

Module bị hỏng.
Module lắp chưa đúng.
Tiếp điểm kết nối bị oxy hóa.
Cấu hình module không chính xác.
Địa chỉ I/O không phù hợp.
Nguồn module không ổn định.
Module bị chập tải.

Khi nghi ngờ module, có thể thực hiện kiểm tra độc lập, đối chiếu cấu hình và thay thế thử bằng module tương đương nếu có điều kiện.

12. PLC Siemens báo lỗi do nguồn điện

Nguồn điện là nguyên nhân thường bị bỏ qua trong quá trình sửa PLC.

Một PLC có thể hoạt động bình thường trong thời gian dài nhưng bắt đầu xuất hiện lỗi khi:

Nguồn 24VDC bị sụt.
Nguồn dao động.
Nhiễu điện từ tăng.
Nguồn switching bị lão hóa.
Tủ điện có tải công suất lớn.
Motor hoặc contactor gây nhiễu khi đóng cắt.

Nguồn cấp cần được đo trong cả trạng thái không tải và khi hệ thống đang hoạt động.

Nếu điện áp chỉ ổn định khi không tải nhưng sụt mạnh khi thiết bị chạy, cần kiểm tra nguồn và phân phối nguồn trong tủ điện.

13. PLC Siemens khởi động lại liên tục

PLC tự reset là một dấu hiệu cần đặc biệt lưu ý.

Nguyên nhân có thể gồm:

Nguồn cấp không ổn định.
CPU quá nhiệt.
Lỗi phần cứng.
Watchdog.
Bộ nhớ lỗi.
Chập ngoại vi.
Lỗi mạch nguồn bên trong.
Linh kiện nguồn suy giảm.

Kỹ thuật viên nên theo dõi nhiệt độ, điện áp nguồn và trạng thái PLC trong thời gian đủ dài để xác định lỗi có tính liên tục hay chỉ xảy ra khi tải hoạt động.

14. PLC Siemens bị lỗi bộ nhớ

Bộ nhớ PLC có nhiệm vụ lưu chương trình và dữ liệu cần thiết cho hệ thống.

Khi bộ nhớ gặp vấn đề, có thể xuất hiện:

Không lưu được chương trình.
Download chương trình thất bại.
PLC mất chương trình.
PLC báo lỗi memory.
PLC không thể khởi động bình thường.
Dữ liệu bị thay đổi bất thường.

Nếu lỗi liên quan đến bộ nhớ, không nên liên tục ghi/xóa chương trình mà chưa xác định nguyên nhân.

Cần sao lưu dữ liệu hiện có nếu vẫn có thể truy cập được.

15. PLC Siemens báo lỗi Watchdog

Watchdog thường liên quan đến thời gian CPU thực thi chương trình.

Nếu chương trình mất quá nhiều thời gian để xử lý, CPU có thể phát hiện thời gian chu kỳ vượt giới hạn.

Nguyên nhân có thể gồm:

Chương trình quá phức tạp.
Vòng lặp không kết thúc.
Khối chương trình xử lý bất thường.
Xử lý dữ liệu quá lớn.
Một điều kiện logic khiến chương trình bị treo.
Lỗi trong chương trình.

Trong trường hợp này, sửa chữa không nhất thiết là sửa phần cứng PLC. Cần phân tích chương trình và kiểm tra khối gây ra thời gian quét quá dài.

16. PLC Siemens bị lỗi do nhiệt độ

PLC được thiết kế để hoạt động trong điều kiện môi trường nhất định. Khi nhiệt độ trong tủ điện quá cao, tuổi thọ linh kiện có thể giảm và lỗi chập chờn dễ xuất hiện.

Các nguyên nhân:

Quạt tủ điện hỏng.
Điều hòa tủ điện không hoạt động.
Tủ kín nhưng không có giải nhiệt phù hợp.
PLC đặt gần thiết bị sinh nhiệt.
Bụi bẩn làm giảm khả năng tản nhiệt.

Khi sửa PLC Siemens, cần kiểm tra cả nguyên nhân môi trường. Nếu chỉ sửa bo mạch nhưng không xử lý nhiệt độ cao, lỗi có thể tái diễn. Chuyên Sửa PLC Siemens Báo Lỗi và Hướng Khắc Phục, Sửa Chữa Chi Tiết Từng Lỗi

17. PLC Siemens lỗi do ẩm và bụi

Môi trường nhà máy có thể chứa:

Bụi kim loại.
Dầu.
Hơi nước.
Hóa chất.
Độ ẩm cao.

Các yếu tố này có thể làm oxy hóa chân linh kiện, đầu nối và đường mạch.

Khi PLC bị lỗi chập chờn, cần kiểm tra tình trạng bo mạch thực tế.

Nếu phát hiện dấu hiệu oxy hóa hoặc bụi bẩn nghiêm trọng, kỹ thuật viên cần vệ sinh và kiểm tra từng khu vực liên quan trước khi cấp điện trở lại.

18. Quy trình chuyên sửa PLC Siemens báo lỗi

Một quy trình sửa chữa bài bản thường gồm nhiều bước.

Bước 1: Tiếp nhận thông tin

Ghi nhận:

Model PLC.
Mã CPU.
Hiện tượng lỗi.
Đèn báo.
Thời điểm xuất hiện lỗi.
Điều kiện khi lỗi xảy ra.
Lịch sử sửa chữa.

Bước 2: Kiểm tra ngoại quan

Kiểm tra:

Vỏ PLC.
Đầu nối.
Terminal.
Dấu cháy.
Dấu oxy hóa.
Linh kiện bất thường.
Tình trạng module.

Bước 3: Kiểm tra nguồn

Đo điện áp cấp và kiểm tra nguồn nội bộ nếu cần.

Bước 4: Kiểm tra trạng thái CPU

Xác định CPU đang RUN, STOP hay trạng thái lỗi khác.

Bước 5: Kết nối phần mềm

Nếu có thể, kết nối với PLC để đọc thông tin chẩn đoán.

Bước 6: Phân tích lỗi

Đối chiếu mã lỗi với hiện tượng thực tế.

Bước 7: Kiểm tra phần cứng

Kiểm tra CPU, nguồn, I/O, truyền thông và bộ nhớ.

Bước 8: Sửa chữa

Thay thế linh kiện hoặc sửa module theo nguyên nhân xác định.

Bước 9: Kiểm tra chương trình

Đảm bảo chương trình và cấu hình phù hợp.

Bước 10: Chạy thử

Cho PLC hoạt động trong điều kiện mô phỏng hoặc thực tế.

Bước 11: Theo dõi

Theo dõi nhiệt độ, nguồn điện, truyền thông và trạng thái CPU.

19. Sửa PLC Siemens S7-200

S7-200 là dòng PLC được sử dụng trong nhiều máy móc công nghiệp.

Các lỗi thường gặp:

Không lên nguồn.
CPU lỗi.
Mất chương trình.
Không kết nối được.
Không có ngõ ra.
Input không nhận.
Lỗi module mở rộng.
Truyền thông không ổn định.

Khi sửa S7-200, cần xác định chính xác CPU và module đi kèm vì mỗi cấu hình có đặc điểm khác nhau.

20. Sửa PLC Siemens S7-300

S7-300 thường được sử dụng trong hệ thống điều khiển có cấu trúc module.

Các lỗi thường gặp:

SF sáng.
BF sáng.
CPU STOP.
Lỗi module.
Lỗi Profibus.
Lỗi nguồn.
Lỗi thẻ nhớ.
Không kết nối với PG/PC.

Khi CPU báo lỗi, Diagnostic Buffer là một nguồn thông tin quan trọng để xác định module hoặc sự kiện gây lỗi.

21. Sửa PLC Siemens S7-400

S7-400 thường được sử dụng trong hệ thống có yêu cầu điều khiển lớn hơn.

Khi gặp lỗi cần đặc biệt chú ý:

CPU.
Rack.
Power supply.
Communication processor.
Signal module.
Bus connection.
Memory.

Việc kiểm tra cần được thực hiện theo cấu trúc hệ thống thay vì chỉ kiểm tra riêng CPU.

22. Sửa PLC Siemens S7-1200

S7-1200 được sử dụng rộng rãi trong các hệ thống tự động hóa hiện đại.

Các lỗi thường gặp:

Không lên nguồn.
CPU STOP.
Lỗi I/O.
Lỗi Ethernet.
Không kết nối TIA Portal.
Không download được chương trình.
Mất cấu hình.
Lỗi module mở rộng.

Khi kiểm tra S7-1200, cần chú ý cả nguồn cấp, Ethernet và cấu hình trong TIA Portal.

23. Sửa PLC Siemens S7-1500

S7-1500 là dòng PLC thế hệ mới với khả năng chẩn đoán và kết nối mạng mạnh.

Một số hiện tượng thường gặp:

CPU báo lỗi.
Module báo lỗi.
Diagnostic alarm.
Không kết nối mạng.
Không download chương trình.
Lỗi cấu hình.
Lỗi I/O.
Lỗi firmware hoặc tương thích cấu hình.

Đối với các lỗi liên quan đến phần mềm hoặc firmware, cần kiểm tra kỹ phiên bản trước khi thực hiện bất kỳ thao tác cập nhật nào.

24. Có nên tự sửa PLC Siemens tại nhà máy?

Với các lỗi đơn giản như mất nguồn ngoài, đứt cáp, sai cấu hình hoặc dây tín hiệu lỏng, kỹ thuật viên bảo trì có thể kiểm tra theo quy trình.

Tuy nhiên, nếu PLC có dấu hiệu:

Cháy bo mạch.
Chập nguồn.
Hỏng CPU.
Hỏng cổng truyền thông.
Mất chương trình.
Lỗi bộ nhớ.
Lỗi module nghiêm trọng.

thì việc sửa chữa cần thiết bị chuyên dụng và kinh nghiệm về điện tử công nghiệp.

Đặc biệt không nên tự ý tháo CPU khi PLC đang được cấp điện hoặc thao tác trên bo mạch mà không có biện pháp chống tĩnh điện.

25. Vì sao cần chẩn đoán trước khi sửa PLC Siemens?

Một lỗi có thể xuất hiện từ nhiều vị trí.

Ví dụ, PLC không điều khiển được biến tần có thể do:

PLC không xuất lệnh.
Module output hỏng.
Dây điều khiển đứt.
Biến tần lỗi.
Truyền thông lỗi.
Chương trình bị thay đổi.

Nếu chỉ thay PLC mà không xác định nguyên nhân, chi phí sửa chữa sẽ tăng nhưng lỗi vẫn có thể xuất hiện.

Chẩn đoán chính xác giúp:

Giảm thời gian dừng máy.
Hạn chế thay linh kiện không cần thiết.
Bảo vệ chương trình.
Xác định đúng module hỏng.
Giảm chi phí sửa chữa.
Hạn chế lỗi tái diễn.

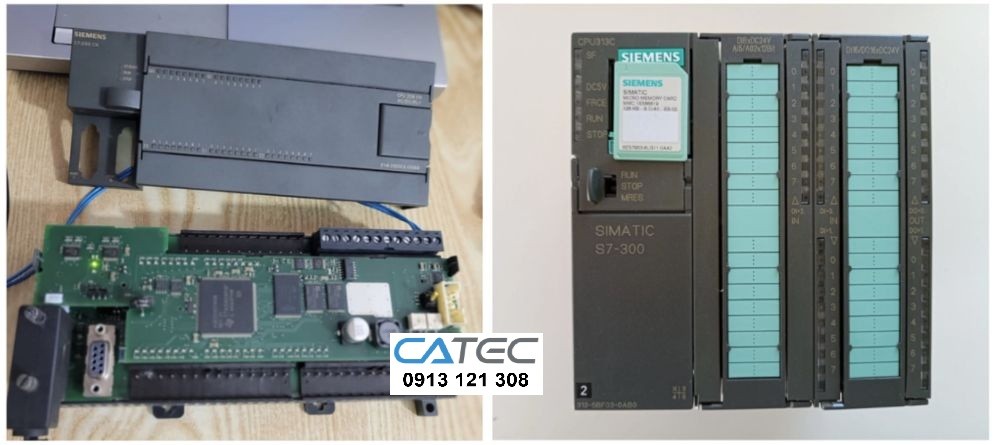

Chuyên Sửa PLC Siemens Báo Lỗi và Hướng Khắc Phục, Sửa Chữa Chi Tiết Từng Lỗi

17. PLC Siemens lỗi do ẩm và bụi

Môi trường nhà máy có thể chứa:

Bụi kim loại.
Dầu.
Hơi nước.
Hóa chất.
Độ ẩm cao.

Các yếu tố này có thể làm oxy hóa chân linh kiện, đầu nối và đường mạch.

Khi PLC bị lỗi chập chờn, cần kiểm tra tình trạng bo mạch thực tế.

Nếu phát hiện dấu hiệu oxy hóa hoặc bụi bẩn nghiêm trọng, kỹ thuật viên cần vệ sinh và kiểm tra từng khu vực liên quan trước khi cấp điện trở lại.

18. Quy trình chuyên sửa PLC Siemens báo lỗi

Một quy trình sửa chữa bài bản thường gồm nhiều bước.

Bước 1: Tiếp nhận thông tin

Ghi nhận:

Model PLC.
Mã CPU.
Hiện tượng lỗi.
Đèn báo.
Thời điểm xuất hiện lỗi.
Điều kiện khi lỗi xảy ra.
Lịch sử sửa chữa.

Bước 2: Kiểm tra ngoại quan

Kiểm tra:

Vỏ PLC.
Đầu nối.
Terminal.
Dấu cháy.
Dấu oxy hóa.
Linh kiện bất thường.
Tình trạng module.

Bước 3: Kiểm tra nguồn

Đo điện áp cấp và kiểm tra nguồn nội bộ nếu cần.

Bước 4: Kiểm tra trạng thái CPU

Xác định CPU đang RUN, STOP hay trạng thái lỗi khác.

Bước 5: Kết nối phần mềm

Nếu có thể, kết nối với PLC để đọc thông tin chẩn đoán.

Bước 6: Phân tích lỗi

Đối chiếu mã lỗi với hiện tượng thực tế.

Bước 7: Kiểm tra phần cứng

Kiểm tra CPU, nguồn, I/O, truyền thông và bộ nhớ.

Bước 8: Sửa chữa

Thay thế linh kiện hoặc sửa module theo nguyên nhân xác định.

Bước 9: Kiểm tra chương trình

Đảm bảo chương trình và cấu hình phù hợp.

Bước 10: Chạy thử

Cho PLC hoạt động trong điều kiện mô phỏng hoặc thực tế.

Bước 11: Theo dõi

Theo dõi nhiệt độ, nguồn điện, truyền thông và trạng thái CPU.

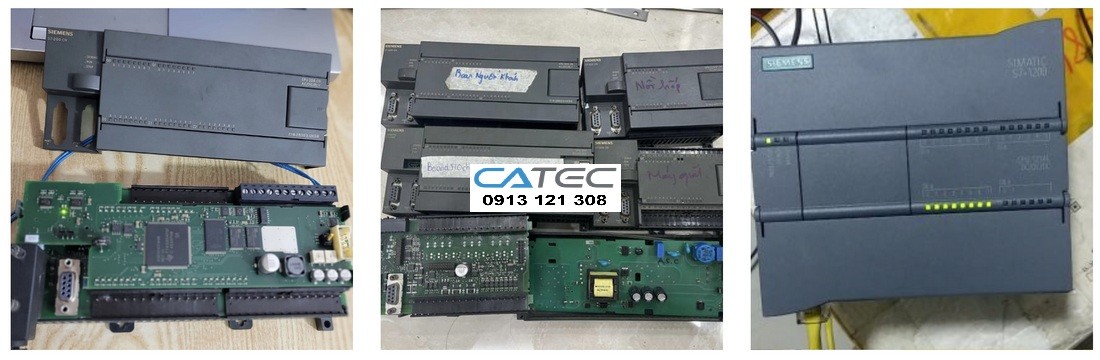

19. Sửa PLC Siemens S7-200

S7-200 là dòng PLC được sử dụng trong nhiều máy móc công nghiệp.

Các lỗi thường gặp:

Không lên nguồn.
CPU lỗi.
Mất chương trình.
Không kết nối được.
Không có ngõ ra.
Input không nhận.
Lỗi module mở rộng.
Truyền thông không ổn định.

Khi sửa S7-200, cần xác định chính xác CPU và module đi kèm vì mỗi cấu hình có đặc điểm khác nhau.

20. Sửa PLC Siemens S7-300

S7-300 thường được sử dụng trong hệ thống điều khiển có cấu trúc module.

Các lỗi thường gặp:

SF sáng.
BF sáng.
CPU STOP.
Lỗi module.
Lỗi Profibus.
Lỗi nguồn.
Lỗi thẻ nhớ.
Không kết nối với PG/PC.

Khi CPU báo lỗi, Diagnostic Buffer là một nguồn thông tin quan trọng để xác định module hoặc sự kiện gây lỗi.

21. Sửa PLC Siemens S7-400

S7-400 thường được sử dụng trong hệ thống có yêu cầu điều khiển lớn hơn.

Khi gặp lỗi cần đặc biệt chú ý:

CPU.
Rack.
Power supply.
Communication processor.
Signal module.
Bus connection.
Memory.

Việc kiểm tra cần được thực hiện theo cấu trúc hệ thống thay vì chỉ kiểm tra riêng CPU.

22. Sửa PLC Siemens S7-1200

S7-1200 được sử dụng rộng rãi trong các hệ thống tự động hóa hiện đại.

Các lỗi thường gặp:

Không lên nguồn.
CPU STOP.
Lỗi I/O.
Lỗi Ethernet.
Không kết nối TIA Portal.
Không download được chương trình.
Mất cấu hình.
Lỗi module mở rộng.

Khi kiểm tra S7-1200, cần chú ý cả nguồn cấp, Ethernet và cấu hình trong TIA Portal.

23. Sửa PLC Siemens S7-1500

S7-1500 là dòng PLC thế hệ mới với khả năng chẩn đoán và kết nối mạng mạnh.

Một số hiện tượng thường gặp:

CPU báo lỗi.
Module báo lỗi.
Diagnostic alarm.
Không kết nối mạng.
Không download chương trình.
Lỗi cấu hình.
Lỗi I/O.
Lỗi firmware hoặc tương thích cấu hình.

Đối với các lỗi liên quan đến phần mềm hoặc firmware, cần kiểm tra kỹ phiên bản trước khi thực hiện bất kỳ thao tác cập nhật nào.

24. Có nên tự sửa PLC Siemens tại nhà máy?

Với các lỗi đơn giản như mất nguồn ngoài, đứt cáp, sai cấu hình hoặc dây tín hiệu lỏng, kỹ thuật viên bảo trì có thể kiểm tra theo quy trình.

Tuy nhiên, nếu PLC có dấu hiệu:

Cháy bo mạch.
Chập nguồn.
Hỏng CPU.
Hỏng cổng truyền thông.
Mất chương trình.
Lỗi bộ nhớ.
Lỗi module nghiêm trọng.

thì việc sửa chữa cần thiết bị chuyên dụng và kinh nghiệm về điện tử công nghiệp.

Đặc biệt không nên tự ý tháo CPU khi PLC đang được cấp điện hoặc thao tác trên bo mạch mà không có biện pháp chống tĩnh điện.

25. Vì sao cần chẩn đoán trước khi sửa PLC Siemens?

Một lỗi có thể xuất hiện từ nhiều vị trí.

Ví dụ, PLC không điều khiển được biến tần có thể do:

PLC không xuất lệnh.
Module output hỏng.
Dây điều khiển đứt.
Biến tần lỗi.
Truyền thông lỗi.
Chương trình bị thay đổi.

Nếu chỉ thay PLC mà không xác định nguyên nhân, chi phí sửa chữa sẽ tăng nhưng lỗi vẫn có thể xuất hiện.

Chẩn đoán chính xác giúp:

Giảm thời gian dừng máy.
Hạn chế thay linh kiện không cần thiết.
Bảo vệ chương trình.
Xác định đúng module hỏng.
Giảm chi phí sửa chữa.
Hạn chế lỗi tái diễn.

Các lỗi thường hay hư hỏng của PLC

Sửa PLC Siemens Lỗi hết Pin hoặc Pin yếu, lỗi do lâu ngày không thay pin.
Sửa PLC Siemens Hư CPU, lỗi giao tiếp CPU và bo thực thi, báo đèn error hoặc SF/ Diags.
Hư bo thực thi: Hư ngõ vào Input, Ngõ ra Output, Analog,…
Sửa PLC Siemens Hư bo nguồn, mất nguồn. Nổ cầu chì, nổ điện trở. Hư nguồn DC 24V.
Sửa PLC Siemens Cháy nổ do sét đánh, chạm chậm, cấp nhầm nguồn điện AC, DC,…
Sửa PLC Siemens Không kết nối được với HMI hoặc máy tính -> hư cổng truyền thông với HMI.
Sửa PLC Siemens Không sáng đèn khi đã cấp nguồn, mất nguồn.
Relay hoặc Transistor không đóng mặc dù đã có đèn sáng, hoặc đóng mà không có điện ra PLC.
Lỗi mất hoàn toàn hoặc mất một đoạn chương trình, báo err hoặc chương trình có đoạn màu vàng,…
Sửa PLC Siemens lỗ hoạt động sai quy trình, bỏ bước, lỗi bước,…
Lỗi bị khoá Password hoặc chống Upload,…

Sửa PLC Siemens không chỉ là giải pháp khắc phục sự cố tức thời mà còn là chiến lược tối ưu chi phí và duy trì hoạt động ổn định cho hệ thống tự động hóa. Việc hiểu rõ nguyên nhân các lỗi sai PLC, nhận biết sớm dấu hiệu hư hỏng và lựa chọn đúng đơn vị sửa chữa uy tín sẽ giúp doanh nghiệp tránh được nhiều rủi ro trong sản xuất. Với kinh nghiệm, chuyên môn và quy trình bài bản, dịch vụ công ty CATEC là lựa chọn đáng tin cậy cho các doanh nghiệp đang tìm kiếm giải pháp sửa PLC Siemens hiệu quả, an toàn và lâu dài. Nếu PLC của bạn đang gặp sự cố, đừng chần chừ, việc sửa PLC đúng lúc chính là chìa khóa giúp hệ thống vận hành bền bỉ và ổn định trong tương lai.

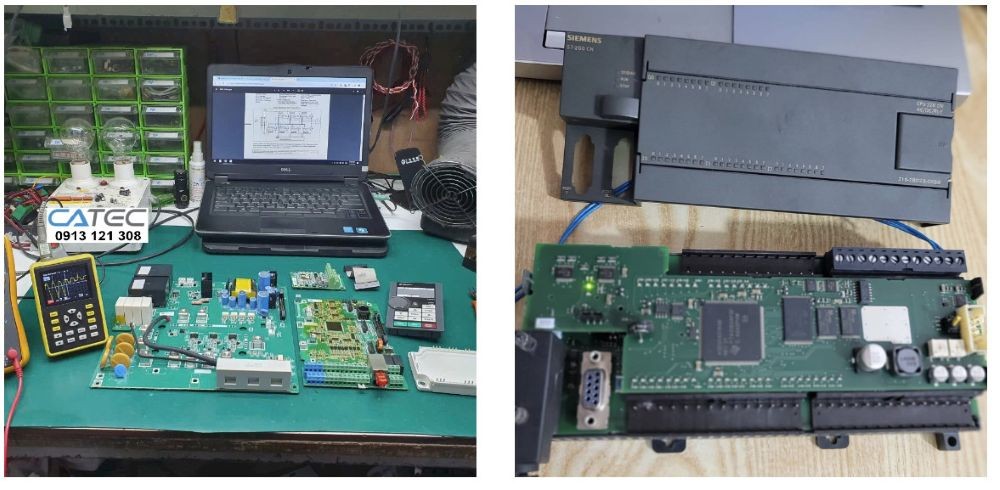

Hình ảnh thực tế PLC đang được sửa chữa tại CATEC

Hình ảnh PLC Allen Bradley đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Fatek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Mitsubishi đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Omron đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Xinje đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Keyence đang trong quá trình được sửa chữa tại CATEC Automation

Quy Trình Sửa Chữa PLC tại CATEC

Tiếp nhận PLC lỗi
Kiểm tra – chẩn đoán lỗi miễn phí
Báo lỗi, báo giá rõ ràng
Tiến hành sửa chữa ngay khi khách hàng đồng ý
Test chạy thực tế 24–48h
Bàn giao – bảo hành sau sửa chữa

Thời gian xử lý: chỉ từ 6 – 24h, tùy mức độ hư hỏng.

Cam Kết về dịch vụ Sửa PLC Tại CATEC

Sửa nhanh trong vòng 24h
Không sửa không thu phí
Báo đúng lỗi – đúng giá
Linh kiện chính hãng, tương thích cao
Bảo hành sau sửa chữa từ 3 – 6 tháng
Hỗ trợ kỹ thuật tận tâm

Lợi ích Khi Sửa Chữa PLC Thay Vì Mua Mới

Nhiều doanh nghiệp băn khoăn giữa sửa chữa và thay mới PLC. Thực tế, sửa PLC mang lại nhiều lợi ích vượt trội:

Tiết kiệm 40–70% chi phí so với mua PLC mới
Nhanh hơn nhập hàng mới, tránh chờ đợi lâu
Giữ nguyên chương trình điều khiển cũ
Giảm thiểu rác thải điện tử, thân thiện môi trường

Đặc biệt với các dây chuyền cũ, PLC đã ngừng sản xuất, sửa chữa là giải pháp tối ưu nhất.

Vì Sao Nên Chọn Dịch Vụ Sửa PLC Của Chúng Tôi?

Giữa rất nhiều đơn vị tại TP.HCM, chúng tôi tự tin là địa chỉ sửa chữa PLC uy tín – nhanh – chuyên sâu nhờ:

Đội ngũ kỹ sư trên 10 năm kinh nghiệm PLC – tự động hóa
Am hiểu sâu cấu trúc phần cứng và phần mềm PLC
Đã sửa chữa thành công hàng ngàn PLC cho nhà máy tại KCN Tân Bình, Tân Tạo, VSIP, Sóng Thần, Hiệp Phước…
Vị trí thuận tiện tại khu vực Hồ Chí Minh, hỗ trợ nhanh chóng

Ngoài sửa chữa tại xưởng, chúng tôi còn hỗ trợ:

Khảo sát – kiểm tra PLC tại nhà máy
Sao lưu, khôi phục chương trình PLC
Nâng cấp, thay thế PLC tương đương
Tư vấn cải tiến hệ thống điều khiển PLC

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa PLC Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình PLC hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

Hotline/ zalo: 0913.121.308
Email: catec.tech@gmail.com
Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa bộ lập trình toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm PLC tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
