Trong các hệ thống tự động hóa công nghiệp hiện đại, màn hình cảm ứng Allen Bradley (AB HMI) đóng vai trò là cầu nối giữa người vận hành và máy móc. Thiết bị cho phép giám sát trạng thái, điều khiển dây chuyền, cài đặt thông số và xử lý cảnh báo theo thời gian thực. Khi màn hình HMI AB gặp sự cố mất nguồn, không lên màn hình hoặc không khởi động, toàn bộ hoạt động sản xuất có thể bị gián đoạn, gây thiệt hại đáng kể về thời gian và chi phí.

Lỗi màn hình cảm ứng AB mất nguồn có thể xuất phát từ nhiều nguyên nhân khác nhau như hỏng mạch nguồn, lỗi bo mạch CPU, IC nguồn bị cháy, nguồn cấp không ổn định, linh kiện lão hóa hoặc tác động của môi trường làm việc khắc nghiệt. Nếu không có quy trình kiểm tra đúng cách, việc thay thế linh kiện theo cảm tính có thể khiến thiết bị hư hỏng nặng hơn và tăng chi phí sửa chữa.

Bài viết dưới đây sẽ chia sẻ Checklist kiểm tra nhanh màn hình cảm ứng Allen Bradley mất nguồn theo kinh nghiệm thực tế của các kỹ sư sửa chữa nhiều năm trong lĩnh vực tự động hóa. Đồng thời cung cấp các phương pháp chẩn đoán, nguyên nhân thường gặp và giải pháp xử lý hiệu quả, giúp doanh nghiệp rút ngắn thời gian dừng máy. Nếu cần dịch vụ Sửa chữa màn hình HMI AB, việc nắm rõ các bước kiểm tra ban đầu cũng sẽ giúp quá trình chẩn đoán và sửa chữa diễn ra nhanh chóng, chính xác hơn.

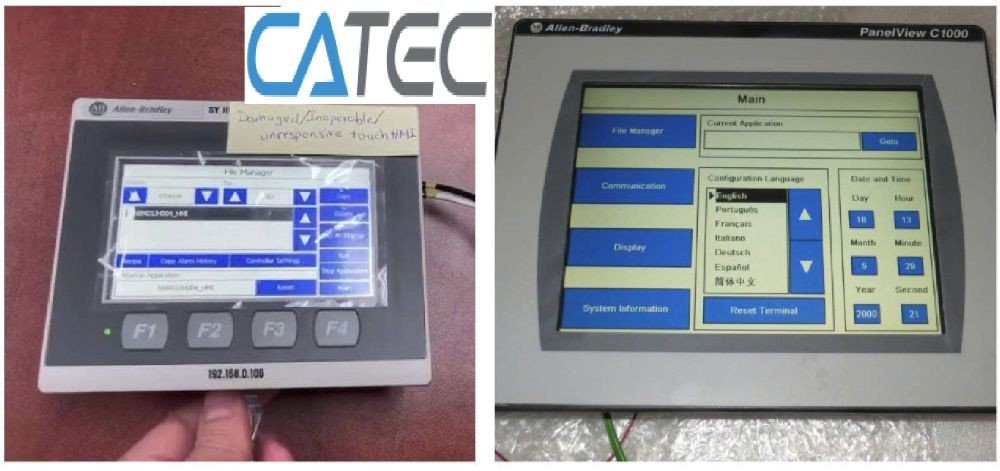

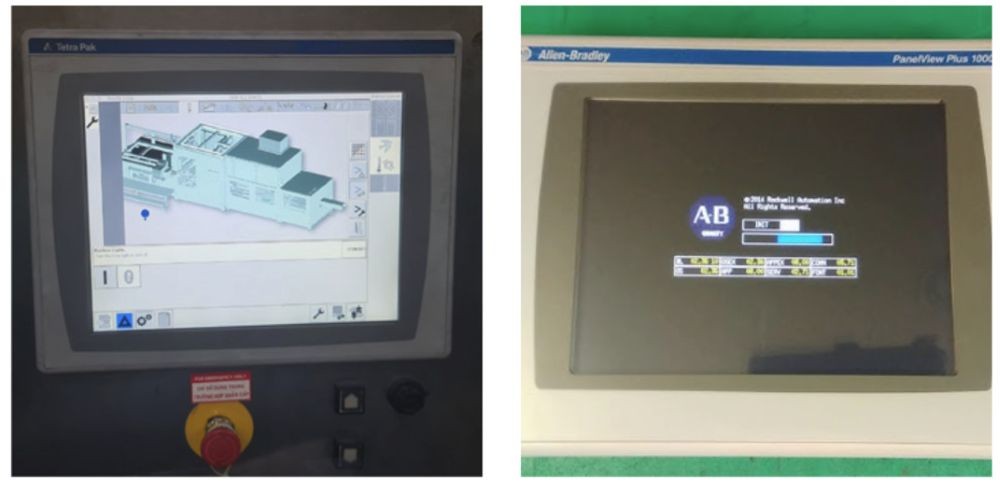

1. Tổng quan về màn hình cảm ứng Allen Bradley (AB HMI)

Allen Bradley là thương hiệu thuộc Rockwell Automation, nổi tiếng với các giải pháp tự động hóa công nghiệp được sử dụng rộng rãi trên toàn thế giới. Các dòng HMI của hãng được đánh giá cao về độ ổn định, khả năng kết nối PLC mạnh mẽ và tuổi thọ lâu dài.

Những thiết bị này thường hoạt động liên tục 24/7 trong các ngành:

• Nhà máy thực phẩm
• Xi măng
• Bao bì
• Dược phẩm
• Điện tử
• Thép
• Dệt may
• Hóa chất
• Nước giải khát
• Robot công nghiệp

Sau nhiều năm vận hành liên tục, các linh kiện điện tử sẽ bắt đầu suy giảm chất lượng. Đây là nguyên nhân khiến nhu cầu Sửa chữa màn hình HMI AB ngày càng tăng, đặc biệt đối với các thiết bị đã sử dụng trên 8–15 năm.

2. Dấu hiệu nhận biết màn hình cảm ứng AB bị mất nguồn

Việc nhận biết đúng biểu hiện ban đầu giúp kỹ thuật viên khoanh vùng lỗi nhanh hơn và tránh thay nhầm linh kiện.

Một số dấu hiệu thường gặp gồm:

Sửa chữa màn hình HMI AB Không sáng đèn nguồn

Đây là lỗi phổ biến nhất.

Biểu hiện:

• Không có LED nguồn.
• Không hiển thị logo Allen Bradley.
• Màn hình tối hoàn toàn.
• Không có phản hồi khi cấp nguồn.

Thông thường nguyên nhân liên quan đến:

• Board nguồn.
• IC nguồn.
• Cầu chì bảo vệ.
• Mosfet nguồn.
• Tụ lọc nguồn.

Sửa chữa màn hình HMI AB Có nguồn nhưng màn hình đen

Đèn nguồn vẫn sáng.

Quạt vẫn chạy.

Tuy nhiên:

• LCD không hiển thị.
• Không có hình ảnh.
• Không khởi động Windows CE.
• Không vào giao diện FactoryTalk View ME.

Lỗi này thường nằm ở:

• Board LCD.
• Cáp LVDS.
• Mạch điều khiển màn hình.

Đây cũng là trường hợp thường xuyên được tiếp nhận trong dịch vụ Sửa chữa màn hình HMI AB.

3. Những nguyên nhân phổ biến khiến màn hình Allen Bradley mất nguồn

Muốn sửa đúng bệnh cần xác định đúng nguyên nhân.

Dưới đây là các lỗi kỹ thuật thường gặp nhất.

3.1 Hỏng board nguồn

Board nguồn là nơi đầu tiên cần kiểm tra.

Các linh kiện dễ hỏng gồm:

• IC PWM.
• IC Switching.
• Diode chỉnh lưu.
• Cầu chì.
• Mosfet.
• Điện trở công suất.
• Biến áp xung.
• Opto.

Triệu chứng:

• Không có điện áp đầu ra.
• Không kích nguồn.
• Chập nguồn.

Đây là lỗi chiếm tỷ lệ rất lớn trong các ca Sửa chữa màn hình HMI AB.

3.2 Tụ điện bị khô

Sau nhiều năm hoạt động:

• ESR tăng cao.
• Dung lượng giảm.
• Phồng tụ.
• Rò điện.

Hậu quả:

• Khởi động chập chờn.
• Tự reset.
• Không lên nguồn.

3.3 IC nguồn bị hỏng

IC nguồn làm việc liên tục.

Khi bị quá tải hoặc điện áp tăng đột ngột sẽ dẫn đến:

• Nổ IC.
• Chập nguồn.
• Không kích nguồn.

Đây là lỗi cần thiết bị chuyên dụng để thay thế.

3.4 Chập đường nguồn

Nguyên nhân gồm:

• Nước.
• Hơi ẩm.
• Bụi kim loại.
• Linh kiện cháy.
• Chuột cắn.

Khi đường nguồn bị chập:

• Nguồn bảo vệ.
• Không khởi động.
• Cháy cầu chì.

3.5 Nguồn cấp ngoài không ổn định

Không phải lúc nào lỗi cũng nằm trong HMI.

Nguồn ngoài có thể gặp:

• Adapter hỏng.
• Bộ nguồn 24V lỗi.
• Sụt áp.
• Mất pha.
• Tiếp xúc kém.

Do đó luôn cần kiểm tra nguồn cấp trước khi tháo máy.

4. Checklist kiểm tra nhanh màn hình cảm ứng AB mất nguồn

Đây là quy trình mà nhiều kỹ sư sử dụng để xác định nguyên nhân trước khi tiến hành sửa chữa.

Bước 1. Kiểm tra nguồn cấp đầu vào

Đầu tiên cần đo:

• Điện áp AC hoặc DC.
• Đúng thông số nhà sản xuất.
• Có bị sụt áp không.
• Có nhiễu nguồn không.

Không ít trường hợp khách hàng gửi thiết bị đến Sửa chữa màn hình HMI AB, nhưng nguyên nhân thực tế chỉ là bộ nguồn ngoài bị lỗi.

Bước 2. Kiểm tra cầu chì

Quan sát:

• Cầu chì đứt.
• Cháy đen.
• Oxy hóa.

Nếu cầu chì đứt cần xác định nguyên nhân trước khi thay mới, tránh tình trạng vừa thay xong lại tiếp tục cháy.

Bước 3. Kiểm tra điện áp trên board nguồn

Sử dụng đồng hồ đo:

• 24V
• 12V
• 5V
• 3.3V
• 1.8V

Nếu thiếu một trong các mức điện áp này thì cần tiếp tục kiểm tra:

• IC nguồn.
• Mosfet.
• Diode.
• Cuộn cảm.
• Tụ lọc.

Bước 4. Quan sát linh kiện bằng mắt thường

Nhiều lỗi có thể phát hiện ngay thông qua kiểm tra trực quan.

Ví dụ:

• Tụ bị phồng.
• IC nứt.
• Bo mạch cháy.
• Linh kiện đổi màu.
• Cháy chân socket.
• Gỉ sét do hơi ẩm.

Đây là bước đơn giản nhưng mang lại hiệu quả cao trong quá trình Sửa chữa màn hình HMI AB, giúp rút ngắn đáng kể thời gian chẩn đoán.

Bước 5. Kiểm tra nhiệt độ linh kiện

Sau khi cấp nguồn, kỹ thuật viên thường sử dụng camera nhiệt hoặc nhiệt kế hồng ngoại để xác định các linh kiện bất thường.

Nếu một IC hoặc Mosfet nóng lên quá nhanh chỉ sau vài giây cấp nguồn thì đây có thể là dấu hiệu:

• Chập nội bộ.
• Quá tải dòng.
• Linh kiện đã suy giảm đặc tính.

Việc phát hiện sớm các điểm phát nhiệt bất thường sẽ giúp tránh hư hỏng lan sang các khối mạch khác và nâng cao hiệu quả của quá trình sửa chữa.

5. Kiểm tra mạch nguồn Switching của màn hình Allen Bradley

Sau khi hoàn thành các bước kiểm tra cơ bản, kỹ thuật viên sẽ tiến hành phân tích sâu mạch nguồn Switching. Đây là khu vực có tỷ lệ hư hỏng cao nhất khi màn hình Allen Bradley không lên nguồn.

Nguồn Switching trên HMI Allen Bradley có nhiệm vụ:

• Chuyển đổi điện áp đầu vào sang nhiều mức điện áp khác nhau.
• Cung cấp nguồn ổn định cho CPU.
• Cấp nguồn cho LCD.
• Cấp nguồn cho mạch cảm ứng.
• Cấp nguồn cho bộ nhớ Flash và RAM.

Nếu một trong các đường nguồn này gặp sự cố, toàn bộ màn hình sẽ không thể hoạt động.

Các linh kiện cần kiểm tra gồm:

• IC PWM
• IC Switching
• Mosfet nguồn
• Diode Schottky
• Cuộn cảm
• Biến áp xung
• Tụ lọc nguồn
• IC hồi tiếp Optocoupler

Trong quá trình Sửa chữa màn hình HMI AB, việc xác định chính xác linh kiện lỗi sẽ giúp giảm đáng kể chi phí sửa chữa so với thay nguyên bo mạch.

5.1 Đo điện áp đầu ra

Thông thường cần kiểm tra các đường nguồn:

• 24V
• 12V
• 5V
• 3.3V
• 1.8V
• 1.2V

Nếu mất hoàn toàn một đường nguồn, cần lần theo sơ đồ mạch để xác định vị trí linh kiện bị lỗi.

5.2 Kiểm tra xung nguồn

Nhiều trường hợp điện áp chỉ xuất hiện trong vài mili giây rồi biến mất.

Điều này cho thấy:

• IC nguồn đang bảo vệ.
• Có hiện tượng chập tải.
• CPU kéo sụt nguồn.
• Mosfet bị rò.

Nếu chỉ đo bằng đồng hồ thông thường rất khó phát hiện. Kỹ thuật viên thường sử dụng dao động ký (Oscilloscope) để quan sát dạng sóng.

6. Kiểm tra bo mạch CPU

Sau khi xác nhận nguồn hoạt động bình thường nhưng màn hình vẫn không khởi động, bước tiếp theo là kiểm tra bo CPU.

CPU là "bộ não" của màn hình Allen Bradley.

Bo CPU đảm nhiệm:

• Khởi động hệ điều hành.
• Điều khiển giao tiếp PLC.
• Điều khiển LCD.
• Quản lý cảm ứng.
• Xử lý Ethernet.
• Quản lý USB.

Nếu CPU gặp lỗi, màn hình sẽ không thể khởi động.

Dấu hiệu CPU bị lỗi

• Không boot.
• Không hiển thị logo.
• Không nhận USB.
• Không giao tiếp PLC.
• Đèn RUN không sáng.
• Khởi động rồi treo.

Một số nguyên nhân phổ biến:

• IC nguồn CPU lỗi.
• BGA bong chân.
• Flash lỗi.
• RAM lỗi.
• CPU quá nhiệt.

Đây là các lỗi đòi hỏi thiết bị chuyên dụng và kinh nghiệm thực tế. Vì vậy nhiều doanh nghiệp lựa chọn đơn vị Sửa chữa màn hình HMI AB có đầy đủ máy đóng chip BGA, máy hàn khò và thiết bị đo chuyên nghiệp.

7. Kiểm tra bộ nhớ Flash và RAM

Allen Bradley HMI sử dụng bộ nhớ Flash để lưu:

• Hệ điều hành.
• Chương trình vận hành.
• Dữ liệu FactoryTalk View.
• Thông số cấu hình.

Nếu Flash hỏng, thiết bị sẽ:

• Treo logo.
• Không boot.
• Khởi động liên tục.
• Báo lỗi hệ thống.

Kiểm tra RAM

RAM lỗi thường gây:

• Màn hình xanh.
• Treo máy.
• Restart liên tục.
• Khởi động ngẫu nhiên.

Kỹ thuật viên sẽ:

• Đo nguồn RAM.
• Kiểm tra tín hiệu Clock.
• Kiểm tra Data Bus.
• Kiểm tra Address Bus.

Trong một số trường hợp chỉ cần thay IC RAM là màn hình hoạt động trở lại.

8. Kiểm tra màn hình LCD

Không phải mọi trường hợp màn hình tối đều là mất nguồn.

Đôi khi:

• CPU vẫn chạy.
• PLC vẫn giao tiếp.
• Ethernet vẫn hoạt động.

Nhưng LCD không hiển thị.

Lúc này cần kiểm tra:

• Board LCD.
• Cáp LVDS.
• IC điều khiển LCD.
• Nguồn Backlight.
• Đèn nền LED.

Một lỗi khá phổ biến là đèn nền bị hỏng khiến người dùng tưởng màn hình mất nguồn hoàn toàn.

Trong quá trình Sửa chữa màn hình HMI AB, kỹ thuật viên thường dùng đèn pin chiếu sát bề mặt LCD. Nếu vẫn thấy hình ảnh mờ bên trong thì nguyên nhân chủ yếu nằm ở hệ thống đèn nền.

9. Kiểm tra lớp cảm ứng

Nhiều khách hàng nhầm lẫn giữa lỗi mất nguồn và lỗi cảm ứng.

Ví dụ:

• LCD hiển thị bình thường.
• Chương trình vẫn chạy.
• PLC vẫn giao tiếp.

Nhưng:

• Không bấm được.
• Loạn cảm ứng.
• Chạm sai vị trí.
• Chỉ nhận một phần màn hình.

Các nguyên nhân thường gặp:

• Tấm cảm ứng hỏng.
• IC Touch lỗi.
• Đứt cáp FPC.
• Oxy hóa đầu nối.
• Hỏng mạch điều khiển cảm ứng.

Đây cũng là một trong những dịch vụ được yêu cầu nhiều tại các trung tâm Sửa chữa màn hình HMI AB, đặc biệt với các thiết bị làm việc trong môi trường bụi, dầu và độ ẩm cao.

10. Các nguyên nhân từ môi trường làm việc

Ngoài lỗi phần cứng, điều kiện vận hành cũng ảnh hưởng lớn đến tuổi thọ của HMI Allen Bradley.

Các yếu tố thường gặp gồm:

• Nhiệt độ môi trường quá cao.
• Độ ẩm lớn.
• Bụi kim loại bám trên bo mạch.
• Hóa chất ăn mòn.
• Dầu công nghiệp.
• Rung động liên tục.
• Điện áp dao động.
• Sét lan truyền.

Nếu không có biện pháp bảo vệ, các linh kiện điện tử sẽ nhanh chóng xuống cấp, dẫn đến tăng nguy cơ hỏng nguồn, lỗi CPU hoặc lỗi màn hình.
