Trong hệ thống điều khiển tự động hóa, màn hình HMI LS đóng vai trò là cầu nối giữa người vận hành và PLC, Servo, Biến tần cũng như toàn bộ dây chuyền sản xuất. Khi HMI gặp các lỗi như không lên đèn nguồn, màn hình tối đen, sọc ngang, sọc dọc, loang màu, mất hiển thị hoặc cảm ứng chập chờn, toàn bộ quá trình vận hành có thể bị gián đoạn, gây thiệt hại lớn về thời gian và chi phí sản xuất.

Nhiều doanh nghiệp lựa chọn thay mới màn hình HMI ngay khi phát sinh lỗi. Tuy nhiên, trên thực tế có đến hơn 80% các trường hợp có thể sửa chữa và phục hồi với chi phí thấp hơn rất nhiều so với thay mới nếu được kiểm tra đúng nguyên nhân.

Dịch vụ Sửa chữa màn hình HMI LS chuyên nghiệp giúp doanh nghiệp nhanh chóng khôi phục thiết bị, tiết kiệm chi phí đầu tư, đảm bảo tiến độ sản xuất. Với đội ngũ kỹ sư giàu kinh nghiệm cùng hệ thống máy đo kiểm chuyên dụng, việc xác định chính xác lỗi và sửa chữa đúng kỹ thuật giúp màn hình hoạt động ổn định như ban đầu.

1. Vai trò của màn hình HMI LS trong hệ thống điều khiển công nghiệp

Màn hình HMI LS được sử dụng rộng rãi trong:

• Dây chuyền sản xuất tự động.
• Nhà máy thực phẩm.
• Nhà máy bao bì.
• Nhà máy nhựa.
• Ngành dệt may.
• Ngành xi măng.
• Ngành nước giải khát.
• Trạm xử lý nước.
• Nhà máy thép.
• Nhà máy điện.
• Hệ thống HVAC.
• Máy CNC.
• Máy đóng gói.
• Máy ép nhựa.
• Máy in công nghiệp.
• Máy cắt laser.

Các chức năng chính gồm:

• Hiển thị trạng thái vận hành.
• Điều khiển thiết bị.
• Hiển thị cảnh báo.
• Thiết lập thông số.
• Giám sát sản lượng.
• Hiển thị dữ liệu thời gian thực.
• Lưu lịch sử hoạt động.
• Kết nối PLC và các thiết bị truyền thông.

Chỉ cần màn hình HMI bị hỏng, người vận hành sẽ rất khó kiểm soát hệ thống dù PLC vẫn hoạt động bình thường.

Chính vì vậy, Sửa chữa màn hình HMI LS kịp thời là giải pháp giúp doanh nghiệp hạn chế tối đa thời gian dừng máy.

2. Những dấu hiệu cho thấy màn hình HMI LS đang gặp sự cố

Có rất nhiều biểu hiện khác nhau tùy từng mức độ hư hỏng.

Sửa chữa màn hình HMI LS Không lên đèn nguồn

Đây là lỗi khá phổ biến.

Biểu hiện:

• Không sáng LED nguồn.
• Không hiển thị logo LS.
• Màn hình tối hoàn toàn.
• Không khởi động.
• Không nhận nguồn DC.
• Không phản hồi.

Nguyên nhân thường gặp:

• Hỏng nguồn Switching.
• Chập IC nguồn.
• Đứt cầu chì.
• Cháy Mosfet.
• Lỗi IC PWM.
• Hỏng tụ lọc nguồn.
• Đứt đường mạch.
• Nguồn cấp không ổn định.

Sửa chữa màn hình HMI LS xuất hiện sọc ngang

Biểu hiện:

• Một hoặc nhiều sọc ngang.
• Sọc chạy toàn màn hình.
• Mất hình từng vùng.
• Hình ảnh bị chia đôi.
• Màu sắc sai lệch.

Nguyên nhân:

• Đứt đường tín hiệu LCD.
• Lỏng cáp LVDS.
• IC Driver LCD lỗi.
• Panel LCD xuống cấp.
• Mainboard lỗi.

Sửa chữa màn hình HMI LS bị sọc dọc

Triệu chứng:

• Một sọc.
• Nhiều sọc.
• Sọc màu đỏ.
• Sọc màu xanh.
• Sọc màu trắng.
• Sọc cố định.

Nguyên nhân:

• Driver LCD.
• Cáp tín hiệu.
• Panel LCD.
• IC điều khiển hình ảnh.
• Main xử lý.

Sửa chữa màn hình HMI LS Xuất hiện nhiều vết loang

Các vết loang thường xuất hiện dưới dạng:

• Loang trắng.
• Loang vàng.
• Loang tím.
• Loang đen.
• Loang sáng.
• Loang tối.

Nguyên nhân:

• Va đập.
• Đè mạnh màn hình.
• Hư lớp phản quang.
• LCD lão hóa.
• Nhiệt độ cao.
• Độ ẩm lớn.

Trong các trường hợp này, Sửa chữa màn hình HMI LS cần được thực hiện bởi đơn vị có đầy đủ thiết bị kiểm tra chuyên dụng để tránh phát sinh thêm lỗi.

3. Nguyên nhân khiến màn hình HMI LS không lên đèn nguồn

Đây là lỗi khiến nhiều khách hàng nhầm tưởng màn hình đã hỏng hoàn toàn.

Thực tế có rất nhiều nguyên nhân.

Hỏng mạch nguồn

Nguồn Switching là bộ phận làm việc liên tục.

Sau nhiều năm sử dụng có thể xảy ra:

• Cháy IC nguồn.
• Nổ tụ.
• Chập Mosfet.
• Hỏng Opto.
• Lỗi IC phản hồi.

Điện áp cấp sai

Một số trường hợp:

• Đấu nhầm cực.
• Điện áp thấp.
• Điện áp quá cao.
• Sụt áp.
• Nguồn nhiều nhiễu.

Điều này dễ gây hỏng toàn bộ khối nguồn.

Cháy cầu chì bảo vệ

Khi nguồn bị chập:

• Cầu chì đứt.
• HMI không khởi động.
• Đèn nguồn không sáng.

Nếu chỉ thay cầu chì mà không xử lý nguyên nhân gốc, thiết bị sẽ tiếp tục hỏng khi cấp điện.

IC nguồn bị lỗi

IC nguồn sau thời gian dài hoạt động:

• Quá nhiệt.
• Chập.
• Giảm hiệu suất.
• Không tạo điện áp đầu ra.

Mainboard bị chập

Mainboard có thể bị:

• Oxy hóa.
• Chập IC.
• Hỏng CPU.
• Hỏng RAM.
• Lỗi Flash.

Lúc này màn hình sẽ hoàn toàn không khởi động.

Đội ngũ Sửa chữa màn hình HMI LS sẽ tiến hành đo kiểm từng khối mạch để xác định chính xác linh kiện hỏng thay vì thay thế tràn lan, giúp tiết kiệm chi phí cho khách hàng.

4. Vì sao màn hình HMI LS bị sọc ngang, sọc dọc?

Đây là nhóm lỗi thường liên quan đến phần hiển thị.

Đứt cáp LCD

Do:

• Rung động.
• Lão hóa.
• Va chạm.

Biểu hiện:

• Sọc xuất hiện khi khởi động.
• Lúc có lúc không.
• Chạm nhẹ màn hình thì thay đổi.

Driver LCD lỗi

IC Driver chịu trách nhiệm điều khiển hàng triệu điểm ảnh.

Nếu Driver lỗi sẽ xuất hiện:

• Sọc ngang.
• Sọc dọc.
• Nhấp nháy.
• Mất màu.
• Hiển thị sai.

Panel LCD xuống cấp

Sau nhiều năm:

• Độ sáng giảm.
• Xuất hiện điểm chết.
• Loang sáng.
• Loang màu.
• Sọc cố định.

Trong nhiều trường hợp cần thay panel LCD mới tương thích.

Mainboard lỗi tín hiệu

Main xử lý hình ảnh gặp lỗi sẽ khiến:

• Hình bị méo.
• Sai màu.
• Không đồng bộ.
• Mất hình.

Oxy hóa do môi trường

Độ ẩm cao khiến:

• Chân IC oxy hóa.
• Đứt đường mạch.
• Tiếp xúc kém.
• Nhiễu tín hiệu.

Điều này đặc biệt phổ biến tại các nhà máy chế biến thực phẩm, thủy sản và môi trường có hóa chất.

Việc Sửa chữa màn hình HMI LS trong các trường hợp này đòi hỏi kỹ thuật viên có kinh nghiệm hàn vi mạch, thay IC BGA, xử lý cáp tín hiệu và kiểm tra toàn bộ hệ thống hiển thị để đảm bảo thiết bị hoạt động ổn định sau sửa chữa.

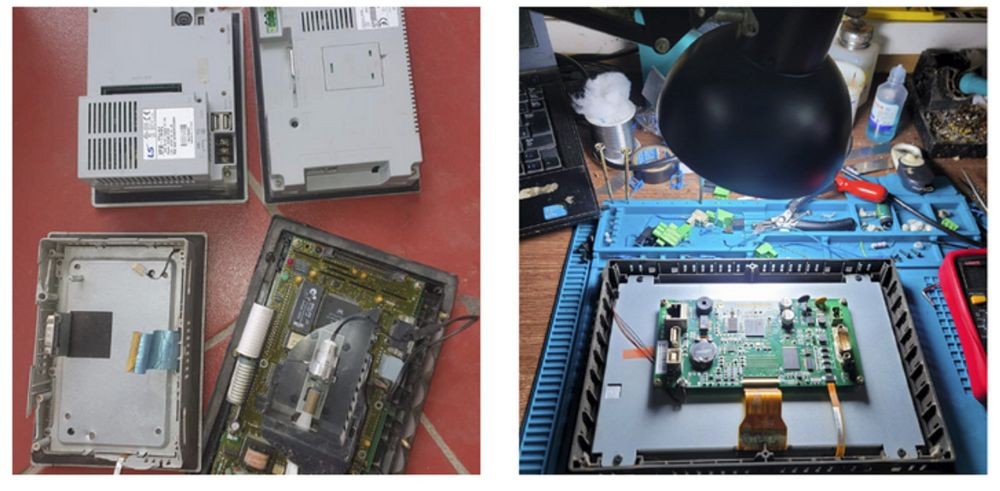

5. Quy trình sửa chữa màn hình HMI LS chuyên nghiệp, nhanh chóng và chính xác

Để đảm bảo màn hình hoạt động ổn định sau khi sửa, quá trình kiểm tra và khắc phục cần được thực hiện theo quy trình kỹ thuật bài bản. Việc sửa chữa không chỉ dừng lại ở thay thế linh kiện mà còn phải đánh giá tổng thể tình trạng của toàn bộ thiết bị.

Tiếp nhận và kiểm tra ban đầu

Kỹ thuật viên sẽ ghi nhận đầy đủ các thông tin như:

• Model màn hình HMI LS.
• Hiện tượng lỗi.
• Thời gian phát sinh sự cố.
• Điều kiện làm việc của thiết bị.
• Lịch sử sửa chữa trước đó.

Sau đó tiến hành:

• Kiểm tra ngoại quan.
• Kiểm tra nguồn cấp.
• Kiểm tra cổng truyền thông.
• Kiểm tra màn hình LCD.
• Kiểm tra cảm ứng.
• Kiểm tra bo mạch nguồn.

Phân tích nguyên nhân lỗi

Thiết bị được đưa lên hệ thống đo kiểm chuyên dụng nhằm xác định chính xác nguyên nhân.

Các phép đo bao gồm:

• Đo điện áp đầu vào.
• Đo điện áp các khối nguồn.
• Đo dao động xung Clock.
• Kiểm tra CPU.
• Kiểm tra RAM.
• Kiểm tra Flash Memory.
• Kiểm tra IC nguồn.
• Kiểm tra IC hiển thị.
• Kiểm tra mạch điều khiển LCD.

Việc xác định đúng nguyên nhân giúp giảm đáng kể thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.

Tiến hành sửa chữa

Tùy từng lỗi sẽ áp dụng phương án phù hợp.

Ví dụ:

• Thay IC nguồn.
• Thay Mosfet.
• Thay tụ điện.
• Thay IC Driver LCD.
• Thay cáp tín hiệu.
• Thay đèn nền LED.
• Thay màn hình LCD.
• Thay IC cảm ứng.
• Sửa đường mạch bị đứt.
• Khắc phục hiện tượng oxy hóa.

Đây là giai đoạn yêu cầu kỹ thuật viên có nhiều kinh nghiệm trong Sửa chữa màn hình HMI LS để đảm bảo thiết bị đạt độ ổn định cao sau khi hoàn thành.

Kiểm tra sau sửa chữa

Sau khi sửa xong, thiết bị sẽ được chạy thử trong nhiều giờ liên tục.

Các nội dung kiểm tra gồm:

• Khởi động nhiều lần.
• Kiểm tra độ sáng.
• Kiểm tra màu sắc.
• Kiểm tra cảm ứng.
• Kiểm tra giao tiếp PLC.
• Kiểm tra truyền thông Ethernet.
• Kiểm tra RS232.
• Kiểm tra RS485.
• Kiểm tra USB.
• Kiểm tra bộ nhớ.

Bàn giao và bảo hành

Trước khi giao khách hàng, kỹ thuật viên sẽ:

• Vệ sinh toàn bộ thiết bị.
• Kiểm tra lần cuối.
• Niêm phong.
• Ghi nhận thông số hoạt động.
• Cấp phiếu bảo hành.

6. Các lỗi thường gặp khác trên màn hình HMI LS

Ngoài lỗi không lên nguồn, sọc màn hình và loang màu, màn hình HMI LS còn có thể gặp nhiều sự cố khác trong quá trình vận hành.

Màn hình bị trắng xóa

Biểu hiện:

• Chỉ hiển thị màu trắng.
• Không có giao diện.
• Không xuất hiện logo LS.
• Cảm ứng không hoạt động.

Nguyên nhân:

• Hỏng cáp LCD.
• Driver LCD lỗi.
• IC điều khiển hình ảnh hỏng.
• Panel LCD lỗi.

Màn hình tối nhưng vẫn có hình

Người dùng phải soi đèn mới nhìn thấy nội dung.

Nguyên nhân:

• Hỏng đèn nền LED.
• Hỏng mạch Driver LED.
• Hỏng nguồn Backlight.

Cảm ứng bị lệch

Hiện tượng:

• Chạm một vị trí nhưng phản hồi ở vị trí khác.
• Không thể thao tác chính xác.
• Cảm ứng chậm.
• Phản hồi không liên tục.

Nguyên nhân:

• Hỏng lớp cảm ứng.
• IC cảm ứng lỗi.
• Hiệu chuẩn sai.
• Cáp cảm ứng lỏng.

Cảm ứng hoàn toàn không hoạt động

Có thể do:

• Đứt cáp.
• Hỏng Touch Panel.
• IC Touch lỗi.
• Mainboard bị lỗi.

Treo logo LS

Màn hình chỉ hiển thị logo khởi động và không vào giao diện.

Nguyên nhân:

• Flash Memory lỗi.
• Firmware bị hỏng.
• CPU hoạt động không ổn định.
• RAM lỗi.

Khởi động lại liên tục

Hiện tượng:

• Reset liên tục.
• Không thể vận hành.
• Treo trong quá trình khởi động.

Nguyên nhân:

• IC nguồn yếu.
• Tụ lọc suy giảm.
• Điện áp dao động.
• CPU quá nhiệt.

Màn hình bị nhấp nháy

Lỗi này thường do:

• Driver LED.
• Bộ nguồn.
• Cáp tín hiệu.
• IC hiển thị.

Việc Sửa chữa màn hình HMI LS ngay khi xuất hiện các dấu hiệu trên sẽ giúp tránh tình trạng hư hỏng lan sang các khối mạch khác.

7. Lợi ích khi sửa chữa thay vì thay mới màn hình HMI LS

Nhiều doanh nghiệp có xu hướng thay mới ngay khi màn hình gặp sự cố. Tuy nhiên, đây chưa hẳn là giải pháp tối ưu.

Tiết kiệm chi phí

Chi phí sửa chữa thường thấp hơn đáng kể so với việc đầu tư một màn hình HMI mới.

Đặc biệt với các dòng đã ngừng sản xuất, sửa chữa là lựa chọn kinh tế và hiệu quả hơn.

Rút ngắn thời gian dừng máy

Nếu thay mới, doanh nghiệp có thể phải:

• Chờ đặt hàng.
• Chờ nhập khẩu.
• Chờ lập trình lại.
• Chờ cấu hình hệ thống.

Trong khi đó, nhiều lỗi có thể sửa và bàn giao trong thời gian ngắn.

Giữ nguyên chương trình

Màn hình sau khi sửa vẫn giữ nguyên:

• Dữ liệu.
• Chương trình.
• Cấu hình truyền thông.
• Thông số vận hành.

Không cần cài đặt lại từ đầu.

Đảm bảo tương thích

Thiết bị cũ đã hoạt động ổn định với hệ thống hiện tại.

Việc sửa chữa giúp:

• Không cần thay đổi PLC.
• Không cần chỉnh sửa phần mềm.
• Không phát sinh chi phí cải tạo hệ thống.

Tăng tuổi thọ thiết bị

Sau khi thay các linh kiện xuống cấp và bảo dưỡng toàn diện, tuổi thọ của màn hình có thể được kéo dài thêm nhiều năm.

Đó cũng là lý do nhiều doanh nghiệp ưu tiên Sửa chữa màn hình HMI LS thay vì đầu tư mới khi thiết bị vẫn có khả năng phục hồi.

8. Các dòng màn hình HMI LS nhận sửa chữa

Đội ngũ kỹ thuật có thể tiếp nhận và xử lý hầu hết các dòng HMI LS phổ biến trên thị trường.

Các lỗi thường được sửa gồm:

• Không lên nguồn.
• Không hiển thị.
• Sọc ngang.
• Sọc dọc.
• Loang màn hình.
• Vỡ kính cảm ứng.
• Liệt cảm ứng.
• Mất đèn nền.
• Treo logo.
• Không giao tiếp PLC.
• Mất dữ liệu.
• Lỗi cổng truyền thông.
• Cháy nguồn.
• Hỏng CPU.
• Hỏng Flash.
• Oxy hóa bo mạch.

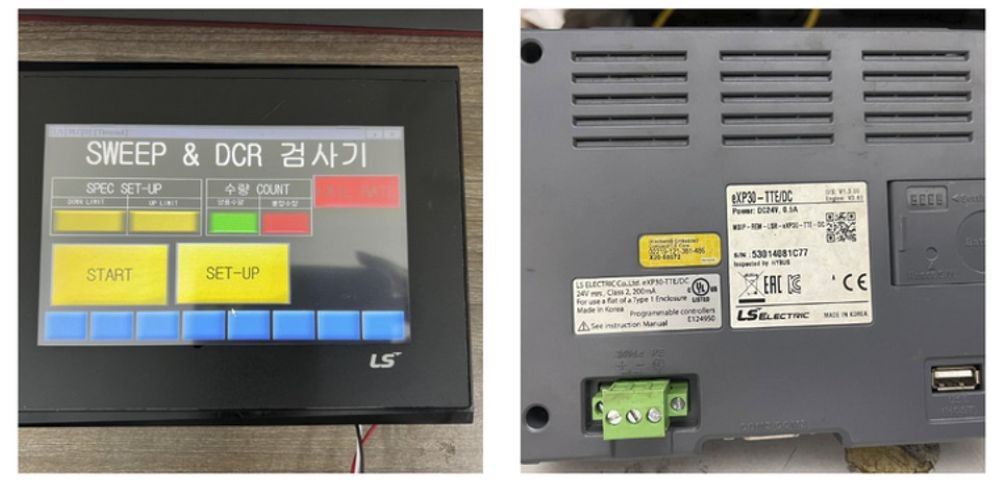

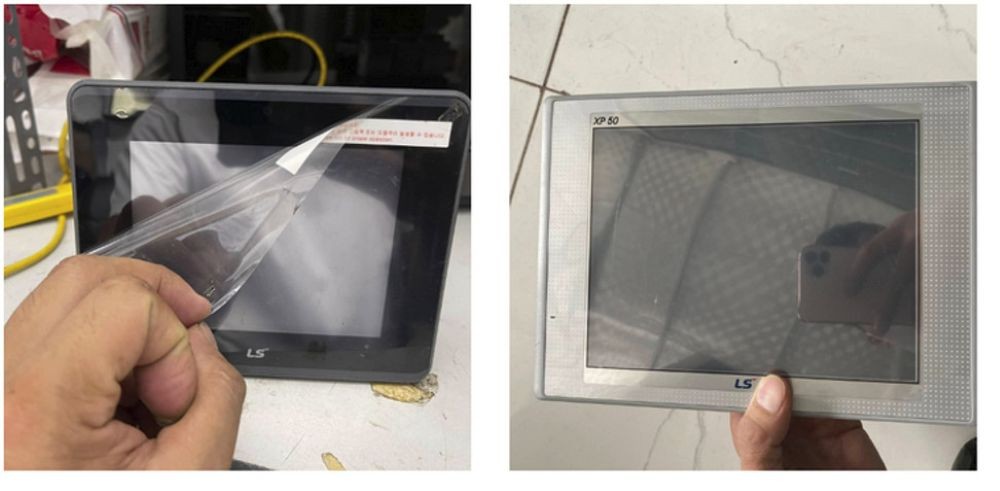

Các model HMI LS thường gặp:

• XP Series.
• XP10.
• XP30.
• XP40.
• XP50.
• XP70.
• XP80.
• XP90.
• iXP Series.
• eXP Series.
• Các dòng HMI LS cảm ứng điện trở.
• Các dòng HMI LS cảm ứng điện dung.

Ngoài việc sửa chữa, kỹ thuật viên còn hỗ trợ:

• Kiểm tra miễn phí.
• Tư vấn phương án tối ưu.
• Sao lưu chương trình.
• Phục hồi dữ liệu.
• Nâng cấp Firmware.
• Vệ sinh bo mạch.
• Thay màn hình LCD.
• Thay kính cảm ứng.
• Thay cổng truyền thông.
• Kiểm tra nguồn cấp.
• Kiểm tra toàn bộ thiết bị trước khi bàn giao.

Với nhiều năm kinh nghiệm trong lĩnh vực Sửa chữa màn hình HMI LS, đội ngũ kỹ thuật có khả năng xử lý từ những lỗi đơn giản đến các sự cố phức tạp trên bo mạch, giúp doanh nghiệp nhanh chóng đưa dây chuyền sản xuất trở lại hoạt động ổn định.

9. Tiêu chí lựa chọn đơn vị sửa chữa màn hình HMI LS uy tín

Hiện nay có rất nhiều đơn vị nhận sửa màn hình HMI công nghiệp, tuy nhiên không phải nơi nào cũng có đủ năng lực xử lý các lỗi phức tạp trên bo mạch nguồn, CPU, LCD hay cảm ứng. Việc lựa chọn đúng đơn vị Sửa chữa màn hình HMI LS sẽ giúp doanh nghiệp tiết kiệm chi phí, rút ngắn thời gian dừng máy và đảm bảo thiết bị hoạt động ổn định lâu dài.

Đội ngũ kỹ thuật giàu kinh nghiệm

Đơn vị sửa chữa chuyên nghiệp cần có đội ngũ kỹ sư:

• Am hiểu cấu trúc phần cứng HMI LS.
• Có kinh nghiệm sửa chữa bo mạch điện tử công nghiệp.
• Thành thạo hàn IC SMD, BGA.
• Có khả năng đọc sơ đồ mạch.
• Phân tích lỗi bằng thiết bị chuyên dụng.

Nhờ đó, các lỗi như mất nguồn, sọc màn hình, loang LCD hay treo hệ điều hành sẽ được xử lý chính xác, tránh sửa đi sửa lại nhiều lần.

Trang thiết bị hiện đại

Một trung tâm sửa chữa uy tín cần được trang bị:

• Máy hiện sóng Oscilloscope.
• Đồng hồ đo LCR.
• Camera nhiệt.
• Máy cấp nguồn lập trình.
• Máy hàn khò BGA.
• Kính hiển vi điện tử.
• Thiết bị nạp ROM, Flash.
• Bộ test màn hình LCD.
• Thiết bị kiểm tra tín hiệu LVDS.

Những thiết bị này giúp quá trình chẩn đoán lỗi nhanh và chính xác hơn.

Linh kiện thay thế chất lượng

Linh kiện sử dụng phải đáp ứng các tiêu chí:

• Đúng thông số kỹ thuật.
• Chất lượng cao.
• Khả năng tương thích tốt.
• Độ bền cao.
• Hoạt động ổn định trong môi trường công nghiệp.

Việc sử dụng linh kiện không đạt chất lượng có thể khiến màn hình nhanh chóng tái phát lỗi.

Quy trình kiểm tra minh bạch

Một đơn vị chuyên nghiệp luôn:

• Báo rõ tình trạng thiết bị.
• Giải thích nguyên nhân hư hỏng.
• Đề xuất phương án sửa chữa.
• Báo chi phí trước khi sửa.
• Chỉ tiến hành khi khách hàng đồng ý.

Điều này giúp doanh nghiệp chủ động trong việc quyết định sửa chữa hay thay mới.

Chính sách bảo hành rõ ràng

Sau khi Sửa chữa màn hình HMI LS, thiết bị cần được bảo hành với thời gian phù hợp để khách hàng yên tâm sử dụng.

10. Cách sử dụng màn hình HMI LS giúp hạn chế hư hỏng

Việc sử dụng đúng cách sẽ giúp kéo dài tuổi thọ của màn hình HMI và giảm đáng kể nguy cơ phát sinh lỗi.

Sử dụng nguồn điện ổn định

Nguồn điện không ổn định là nguyên nhân hàng đầu gây hỏng mạch nguồn.

Nên:

• Sử dụng nguồn DC đúng điện áp.
• Lắp bộ ổn áp nếu cần.
• Kiểm tra định kỳ nguồn cấp.
• Tránh đấu ngược cực nguồn.

Lắp đặt trong môi trường phù hợp

Không nên để màn hình:

• Tiếp xúc trực tiếp với ánh nắng.
• Gần nguồn nhiệt cao.
• Trong môi trường nhiều bụi kim loại.
• Khu vực có độ ẩm quá cao.
