Màn hình cảm ứng Allen Bradley (AB) là thiết bị HMI được sử dụng rộng rãi trong các hệ thống điều khiển tự động hóa của nhà máy, dây chuyền sản xuất và máy móc công nghiệp. Nhờ khả năng hiển thị trực quan, tốc độ xử lý nhanh và độ ổn định cao, HMI Allen Bradley giúp người vận hành theo dõi, điều khiển và giám sát toàn bộ quá trình sản xuất một cách hiệu quả.

Tuy nhiên, sau nhiều năm hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, màn hình AB có thể gặp nhiều sự cố, trong đó phổ biến nhất là tình trạng mất nguồn. Khi lỗi này xảy ra, màn hình không hiển thị, không khởi động hoặc chỉ sáng đèn nguồn nhưng không vào chương trình, gây gián đoạn sản xuất và ảnh hưởng trực tiếp đến tiến độ vận hành.

Nếu không xác định đúng nguyên nhân, người dùng có thể mất nhiều thời gian kiểm tra hoặc thay thế nhầm linh kiện, dẫn đến chi phí sửa chữa tăng cao. Vì vậy, việc nắm rõ checklist kiểm tra nhanh và lựa chọn đơn vị Sửa chữa màn hình HMI Allen Bradley chuyên nghiệp sẽ giúp doanh nghiệp nhanh chóng khôi phục hệ thống, giảm thời gian dừng máy và tiết kiệm đáng kể chi phí.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách nhận biết lỗi, nguyên nhân gây mất nguồn, checklist kiểm tra nhanh, phương pháp xử lý cũng như những lưu ý quan trọng giúp màn hình AB hoạt động ổn định và bền bỉ.

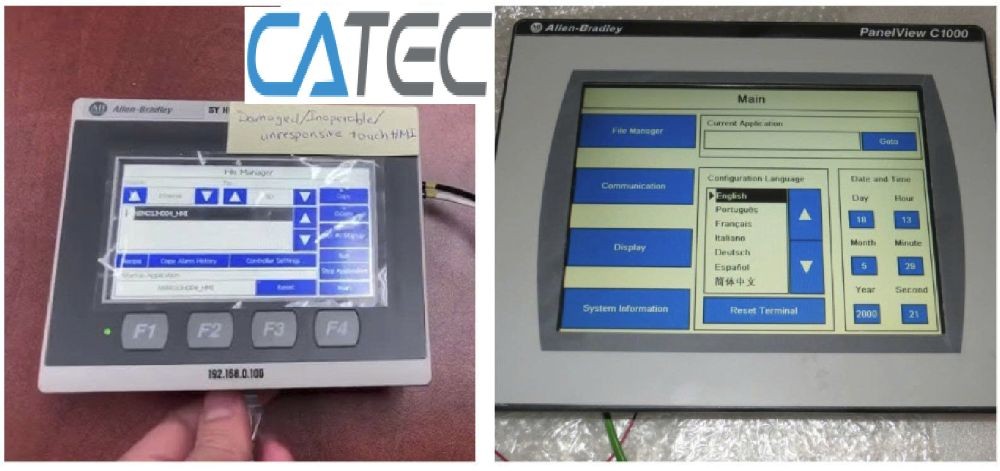

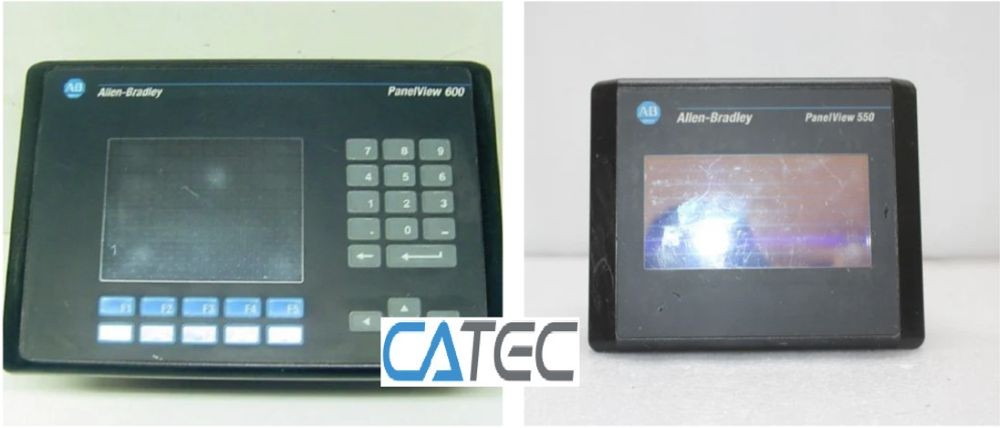

1. Tổng quan về màn hình cảm ứng Allen Bradley

Allen Bradley là thương hiệu tự động hóa nổi tiếng thuộc Rockwell Automation, được sử dụng phổ biến tại các nhà máy sản xuất trên toàn thế giới. Các dòng PanelView Standard, PanelView Plus, PanelView Plus 6, PanelView Plus 7 hay PanelView 800 đều sở hữu độ bền cao, giao diện thân thiện và khả năng kết nối linh hoạt với PLC Allen Bradley cũng như nhiều thiết bị điều khiển khác.

Màn hình HMI Allen Bradley đảm nhiệm nhiều chức năng quan trọng như:

• Hiển thị trạng thái vận hành của máy.
• Điều khiển hệ thống sản xuất.
• Cài đặt thông số công nghệ.
• Giám sát cảnh báo và lỗi.
• Lưu trữ dữ liệu vận hành.
• Giao tiếp với PLC qua Ethernet, ControlNet, DeviceNet hoặc RS232/RS485.

Chính vì đóng vai trò trung tâm trong hệ thống điều khiển nên khi HMI bị mất nguồn, toàn bộ quá trình giám sát và vận hành có thể bị gián đoạn. Lúc này, việc Sửa chữa màn hình HMI Allen Bradley cần được thực hiện nhanh chóng để tránh ảnh hưởng đến hoạt động sản xuất.

2. Dấu hiệu nhận biết màn hình AB bị mất nguồn

Trước khi tiến hành sửa chữa, cần xác định chính xác tình trạng của thiết bị. Một số dấu hiệu thường gặp gồm:

Sửa chữa màn hình HMI Allen Bradley hoàn toàn không sáng

Đây là biểu hiện phổ biến nhất. Sau khi cấp nguồn, màn hình không có bất kỳ tín hiệu nào như:

• Không sáng LCD.
• Không sáng đèn nguồn.
• Không có tiếng khởi động.
• Không giao tiếp với PLC.

Thông thường lỗi này liên quan đến nguồn cấp hoặc bo nguồn bên trong.

Sửa chữa màn hình HMI Allen Bradley Có nguồn nhưng không hiển thị

Đèn Power sáng nhưng:

• LCD tối hoàn toàn.
• Chỉ sáng nền.
• Không hiện logo Allen Bradley.
• Không vào chương trình.

Lỗi có thể nằm ở mạch hiển thị, LCD hoặc CPU.

Khi gặp các dấu hiệu trên, người dùng nên lựa chọn đơn vị Sửa chữa màn hình HMI Allen Bradley có kinh nghiệm để kiểm tra chính xác, tránh tự ý tháo lắp gây hư hỏng thêm.

3. Nguyên nhân khiến màn hình cảm ứng AB bị mất nguồn

Có rất nhiều nguyên nhân dẫn đến tình trạng mất nguồn, từ lỗi đơn giản đến hỏng hóc phần cứng nghiêm trọng.

Nguồn cấp bên ngoài không ổn định

Nguồn điện 24VDC không đủ điện áp hoặc bị sụt áp khiến HMI không thể khởi động.

Các nguyên nhân thường gặp:

• Adapter hỏng.
• Bộ nguồn công nghiệp lỗi.
• Đứt dây nguồn.
• Cầu chì cháy.
• Đầu nối lỏng.

Bo nguồn bên trong bị hỏng

Bo nguồn là linh kiện chịu tải liên tục nên rất dễ hỏng sau nhiều năm sử dụng.

Các lỗi thường gặp:

• IC nguồn chết.
• MOSFET hỏng.
• Tụ hóa phù.
• Điện trở cháy.
• Diode chỉnh lưu lỗi.

Đây là nguyên nhân phổ biến nhất trong các ca Sửa chữa màn hình HMI Allen Bradley.

Tụ nguồn bị lão hóa

Sau thời gian dài hoạt động ở nhiệt độ cao, tụ điện sẽ:

• Giảm điện dung.
• Tăng ESR.
• Rò điện.
• Phồng tụ.
• Nổ tụ.

Nguồn xung hoạt động không ổn định khiến màn hình không khởi động.

IC nguồn hỏng

IC nguồn chịu trách nhiệm tạo nhiều mức điện áp như:

• 12V.
• 5V.
• 3.3V.
• 1.8V.
• 1.2V.

Chỉ cần một đường điện áp bị mất là toàn bộ hệ thống sẽ ngừng hoạt động.

Chập mạch trên Mainboard

Một linh kiện bị chập cũng khiến nguồn bảo vệ và không cấp điện.

Các linh kiện thường bị chập:

• IC RAM.
• Flash.
• CPU.
• IC Ethernet.
• IC USB.

Lỗi CPU

CPU lỗi sẽ khiến:

• Không khởi động.
• Không Boot.
• Không nhận Firmware.
• Không điều khiển LCD.

Đây là lỗi cần kỹ thuật viên có chuyên môn cao xử lý.

4. Checklist kiểm tra nhanh màn hình AB mất nguồn

Để tiết kiệm thời gian, nên kiểm tra theo trình tự sau.

Bước 1. Kiểm tra nguồn đầu vào

Đo điện áp bằng đồng hồ.

Đảm bảo:

• Đúng điện áp định mức.
• Không sụt áp.
• Không đảo cực.
• Không mất pha nguồn cấp.

Bước 2. Kiểm tra cầu chì

Nếu cầu chì đứt:

• Không thay ngay bằng cầu chì mới.
• Cần kiểm tra nguyên nhân gây cháy.
• Xác định có chập nguồn hay không.

Bước 3. Quan sát bo nguồn

Kiểm tra:

• Tụ phù.
• IC nứt.
• Điện trở cháy.
• PCB đổi màu.
• Mùi khét.

Bước 4. Đo điện áp đầu ra

Đo các đường:

• 24V.
• 12V.
• 5V.
• 3.3V.

Nếu thiếu điện áp cần kiểm tra nguồn xung.

Bước 5. Kiểm tra LED báo trạng thái

Quan sát:

• Power.
• Status.
• Fault.
• Ethernet.

Đèn LED giúp xác định nhanh vị trí lỗi.

Bước 6. Kiểm tra màn hình LCD

Nếu LCD:

• Không sáng.
• Chỉ sáng nền.
• Có đèn nhưng không hình.

Khả năng cao lỗi nằm ở LCD hoặc bo điều khiển hiển thị.

Bước 7. Kiểm tra giao tiếp PLC

Nếu PLC vẫn chạy nhưng HMI không hoạt động, cần kiểm tra:

• Cáp Ethernet.
• Cáp RS232.
• RS485.
• Switch mạng.
• Cổng truyền thông.

Việc thực hiện đúng checklist giúp quá trình Sửa chữa màn hình HMI Allen Bradley nhanh hơn, giảm thời gian dừng máy và hạn chế thay thế linh kiện không cần thiết.

5. Hướng dẫn xử lý nhanh khi màn hình AB mất nguồn

Khi phát hiện màn hình mất nguồn, người vận hành không nên tháo rời thiết bị ngay mà cần thực hiện theo các bước sau:

Kiểm tra nguồn cấp

Đầu tiên hãy dùng đồng hồ đo điện để xác minh điện áp đầu vào có đúng thông số kỹ thuật của nhà sản xuất. Đồng thời kiểm tra các đầu nối, dây nguồn và cầu chì để loại trừ các lỗi đơn giản từ bên ngoài.

Ngắt nguồn và khởi động lại

Trong một số trường hợp, lỗi chỉ là hiện tượng treo hệ thống. Việc ngắt nguồn trong vài phút rồi cấp điện lại có thể giúp HMI khởi động bình thường.

Kiểm tra môi trường làm việc

Nhiệt độ quá cao, độ ẩm lớn hoặc bụi bẩn tích tụ lâu ngày đều có thể ảnh hưởng đến bo nguồn và linh kiện điện tử. Hãy đảm bảo tủ điện được thông gió tốt và vệ sinh định kỳ.

Không tự ý thay linh kiện

Nếu không có thiết bị chuyên dụng và kinh nghiệm sửa chữa, việc tự thay IC nguồn, tụ điện hoặc CPU có thể làm hỏng bo mạch nghiêm trọng hơn. Giải pháp an toàn là liên hệ đơn vị Sửa chữa màn hình HMI Allen Bradley uy tín để được kiểm tra bằng máy đo chuyên dụng, xác định đúng nguyên nhân và sửa chữa nhanh chóng.

6. Quy trình sửa chữa màn hình HMI Allen Bradley chuyên nghiệp

Khi màn hình HMI Allen Bradley bị mất nguồn, việc sửa chữa cần được thực hiện theo quy trình kỹ thuật bài bản nhằm xác định đúng nguyên nhân và khắc phục triệt để. Một quy trình chuyên nghiệp không chỉ giúp tiết kiệm chi phí mà còn đảm bảo thiết bị hoạt động ổn định sau khi sửa.

Tiếp nhận và kiểm tra tình trạng thiết bị

Kỹ thuật viên sẽ ghi nhận:

• Model HMI Allen Bradley.
• Tình trạng mất nguồn.
• Thời gian phát sinh lỗi.
• Điều kiện vận hành.
• Tiền sử sửa chữa trước đó.

Những thông tin này giúp rút ngắn thời gian chẩn đoán và nâng cao hiệu quả Sửa chữa màn hình HMI Allen Bradley.

Kiểm tra nguồn cấp và bo nguồn

Tiến hành đo:

• Điện áp đầu vào.
• Điện áp sau cầu chì.
• Điện áp nguồn xung.
• Các đường nguồn cấp cho CPU.
• Đường nguồn LCD.

Nếu phát hiện bất thường, kỹ thuật viên sẽ xác định chính xác linh kiện hỏng để thay thế.

Phân tích lỗi trên bo mạch

Sử dụng các thiết bị chuyên dụng như:

• Đồng hồ số.
• Máy hiện sóng Oscilloscope.
• Camera nhiệt.
• Máy cấp nguồn DC.
• Thiết bị kiểm tra IC.

Quá trình này giúp phát hiện nhanh các linh kiện bị chập, rò điện hoặc hoạt động không đúng thông số.

Thay thế linh kiện chính hãng

Chỉ thay những linh kiện thực sự hỏng như:

• IC nguồn.
• MOSFET.
• Tụ điện.
• IC điều khiển.
• IC nhớ.
• CPU (nếu cần).

Việc thay thế đúng linh kiện giúp kéo dài tuổi thọ của thiết bị.

Kiểm tra tải và chạy thử

Sau khi sửa chữa, màn hình được chạy thử trong nhiều giờ liên tục để đánh giá:

• Độ ổn định của nguồn.
• Nhiệt độ linh kiện.
• Khả năng hiển thị.
• Tốc độ phản hồi cảm ứng.
• Giao tiếp với PLC.

Đây là bước quan trọng trước khi bàn giao thiết bị cho khách hàng.

7. Các lỗi thường gặp ngoài tình trạng mất nguồn

Ngoài lỗi mất nguồn, HMI Allen Bradley còn có thể gặp nhiều sự cố khác trong quá trình vận hành.

Màn hình trắng

Nguyên nhân:

• Lỗi LCD.
• Cáp tín hiệu lỏng.
• IC hiển thị hỏng.
• CPU không xuất hình.

Màn hình đen nhưng có đèn nền

Hiện tượng này thường liên quan đến:

• Mạch xử lý hình ảnh.
• Bộ nhớ Flash.
• Firmware lỗi.

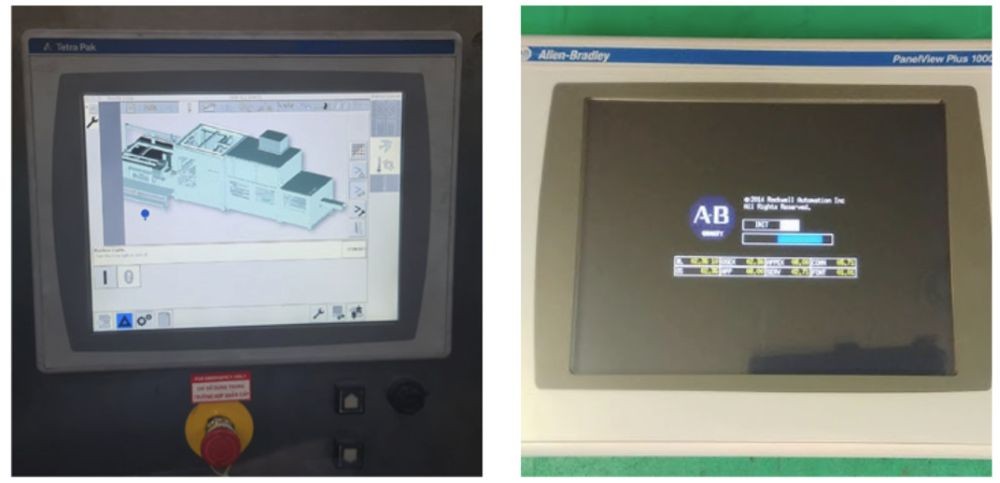

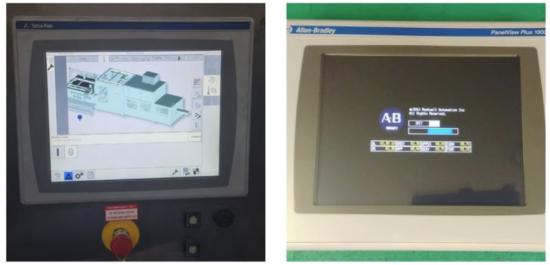

Màn hình bị treo logo

Thiết bị chỉ hiển thị logo Allen Bradley và không vào giao diện điều khiển.

Nguyên nhân có thể do:

• Lỗi hệ điều hành.
• Bộ nhớ NAND Flash.
• CPU hoạt động không ổn định.

Cảm ứng bị loạn

Biểu hiện:

• Chạm sai vị trí.
• Tự nhảy lệnh.
• Không phản hồi.
• Chạm lúc được lúc không.

Trong nhiều trường hợp, chỉ cần thay tấm cảm ứng là có thể khắc phục.

Không giao tiếp PLC

Các nguyên nhân thường gặp:

• Đứt cổng Ethernet.
• IC mạng hỏng.
• Cổng RS232 lỗi.
• Driver truyền thông lỗi.

Việc Sửa chữa màn hình HMI Allen Bradley đúng kỹ thuật sẽ giúp xử lý đồng thời các lỗi phát sinh, tránh tái diễn sau khi đưa thiết bị vào sử dụng.

8. Những sai lầm thường gặp khi tự sửa màn hình AB

Không ít doanh nghiệp lựa chọn tự sửa chữa để tiết kiệm chi phí. Tuy nhiên, điều này có thể khiến hư hỏng trở nên nghiêm trọng hơn.

Thay cầu chì liên tục

Nếu cầu chì cháy do chập nguồn mà chỉ thay cầu chì mới, nguy cơ cháy bo mạch sẽ rất cao.

Dùng nguồn không đúng điện áp

Việc cấp sai điện áp có thể gây:

• Cháy IC nguồn.
• Hỏng CPU.
• Hỏng LCD.
• Cháy bo mạch.

Hàn linh kiện không đúng kỹ thuật

Nhiệt độ hàn quá cao hoặc thao tác không đúng dễ làm:

• Bong pad.
• Đứt mạch in.
• Chập chân IC.
• Hỏng nhiều linh kiện khác.

Không chống tĩnh điện

Các linh kiện điện tử trên HMI Allen Bradley rất nhạy cảm với tĩnh điện. Nếu không sử dụng vòng đeo chống tĩnh điện và bàn làm việc chuyên dụng, nguy cơ hỏng IC là rất lớn.

Sử dụng linh kiện kém chất lượng

Linh kiện không rõ nguồn gốc thường có tuổi thọ thấp, dẫn đến thiết bị nhanh chóng tái phát lỗi sau sửa chữa.

9. Lợi ích khi sử dụng dịch vụ sửa chữa chuyên nghiệp

Lựa chọn đơn vị chuyên Sửa chữa màn hình HMI Allen Bradley mang lại nhiều lợi ích thiết thực.

Chẩn đoán đúng nguyên nhân

Nhờ trang thiết bị hiện đại và đội ngũ kỹ thuật nhiều kinh nghiệm, lỗi được xác định chính xác ngay từ đầu, hạn chế thay thế linh kiện không cần thiết.

Tiết kiệm chi phí

Trong nhiều trường hợp, chỉ cần sửa bo nguồn hoặc thay một số linh kiện nhỏ thay vì thay mới toàn bộ màn hình, giúp doanh nghiệp tiết kiệm đáng kể chi phí.

Rút ngắn thời gian dừng máy

Quy trình kiểm tra và sửa chữa nhanh chóng giúp giảm thời gian gián đoạn sản xuất, đặc biệt đối với các dây chuyền hoạt động liên tục.

Bảo hành sau sửa chữa

Các đơn vị uy tín thường cung cấp chế độ bảo hành rõ ràng cho từng hạng mục sửa chữa, giúp khách hàng yên tâm trong quá trình sử dụng.

Hỗ trợ kỹ thuật

Ngoài việc sửa chữa, khách hàng còn được tư vấn cách vận hành, bảo dưỡng và phòng ngừa sự cố để tăng tuổi thọ cho thiết bị.

10. Cách bảo dưỡng giúp hạn chế lỗi mất nguồn

Bảo dưỡng định kỳ là giải pháp hiệu quả giúp kéo dài tuổi thọ của màn hình HMI Allen Bradley.

Kiểm tra nguồn điện định kỳ

Đảm bảo nguồn cấp luôn ổn định, đúng điện áp và không bị sụt áp khi hệ thống hoạt động ở tải cao.

Vệ sinh tủ điện

Bụi bẩn tích tụ lâu ngày có thể làm tăng nhiệt độ linh kiện và gây chập mạch. Cần vệ sinh tủ điện theo định kỳ để đảm bảo khả năng tản nhiệt.

Kiểm tra quạt làm mát

Quạt hỏng hoặc hoạt động kém sẽ khiến nhiệt độ bên trong tủ điện tăng cao, ảnh hưởng trực tiếp đến bo nguồn và CPU của HMI.

Siết chặt đầu nối

Đầu nối nguồn và cáp truyền thông cần được kiểm tra, siết chặt định kỳ để tránh hiện tượng tiếp xúc kém gây mất nguồn hoặc mất kết nối.

Kiểm tra tụ nguồn

Sau nhiều năm sử dụng, nên kiểm tra và thay thế các tụ nguồn có dấu hiệu lão hóa để phòng ngừa sự cố.

Việc bảo dưỡng đúng cách kết hợp với Sửa chữa màn hình HMI Allen Bradley khi phát hiện dấu hiệu bất thường sẽ giúp thiết bị hoạt động ổn định, giảm thiểu nguy cơ dừng máy đột xuất.
