HMI Proface Bị Liệt Cảm Ứng? Hướng Dẫn Thay Cảm Ứng & Sửa LCD Chi Tiết

Trong các hệ thống tự động hóa công nghiệp hiện đại, màn hình HMI Proface đóng vai trò vô cùng quan trọng, là cầu nối trực quan giữa con người và máy móc. Tuy nhiên, sau thời gian dài vận hành trong môi trường khắc nghiệt, các lỗi liên quan đến tấm cảm ứng HMI Proface hoặc LCD màn hình Proface thường xuyên phát sinh, gây gián đoạn sản xuất và thiệt hại kinh tế đáng kể.

Bài viết này sẽ hướng dẫn chi tiết cách thay tấm cảm ứng màn hình HMI Proface, sửa LCD màn hình Proface, đồng thời cung cấp kiến thức chuyên sâu giúp kỹ thuật viên, nhà máy và doanh nghiệp đánh giá đúng tình trạng – sửa đúng lỗi – tiết kiệm chi phí – kéo dài tuổi thọ thiết bị.

1. Tổng quan về màn hình HMI Proface trong tự động hóa công nghiệp

Màn hình HMI (Human Machine Interface) của Pro-face được sử dụng rộng rãi trong:

• Dây chuyền sản xuất tự động

• Nhà máy thực phẩm, dược phẩm

• Hệ thống xử lý nước

• Máy CNC, robot công nghiệp

• Hệ thống SCADA – PLC

Ưu điểm nổi bật của HMI Proface

• Độ bền cao, hoạt động ổn định 24/7

• Giao diện trực quan, dễ lập trình

• Chống bụi, chống nước (chuẩn IP65/IP67)

• Tuổi thọ LCD cao

Tuy nhiên, tấm cảm ứng và màn hình LCD vẫn là hai bộ phận dễ hỏng nhất do tác động vật lý, môi trường và lão hóa linh kiện.

2. Các lỗi thường gặp ở tấm cảm ứng màn hình HMI Proface

2.1. Sửa màn hình HMI Proface Cảm ứng không ăn, loạn điểm

Biểu hiện:

• Nhấn không phản hồi

• Phải nhấn rất mạnh mới ăn

• Nhấn 1 điểm nhưng nhận lệnh điểm khác

Nguyên nhân:

• Lớp cảm ứng bị mòn

• Đứt mạch dẫn trong film cảm ứng

• Ẩm nước, oxy hóa cáp FPC

 Giải pháp: Thay tấm cảm ứng HMI Proface mới

2.2. Sửa màn hình HMI Proface Cảm ứng bị nứt, vỡ kính

Nguyên nhân phổ biến:

• Va đập mạnh

• Rơi vật cứng

• Lắp đặt sai kỹ thuật

 Lưu ý:
Cảm ứng Proface không thể ép kính như điện thoại, bắt buộc phải thay mới toàn bộ tấm cảm ứng tương thích.

2.3. Sửa màn hình HMI Proface Cảm ứng bị đơ từng vùng

Dấu hiệu:

• Góc màn hình không thao tác được

• Chỉ sử dụng được 50–70% diện tích

Nguyên nhân:

• Film cảm ứng lão hóa

• Môi trường nhiệt độ cao kéo dài

 Thay tấm cảm ứng là giải pháp tối ưu

3. Các lỗi thường gặp ở LCD màn hình Proface

3.1. Sửa màn hình HMI Proface không hiển thị (đen màn)

Có thể do:

• Hỏng đèn nền (backlight)

• Lỗi inverter

• Hỏng board LCD

Cần phân biệt:

• Màn hình vẫn chạy, có tín hiệu cảm ứng → lỗi LCD

• Màn hình không lên nguồn → lỗi mainboard

3.2. Sửa màn hình HMI Proface hiển thị mờ, tối, ám màu

Nguyên nhân:

• Đèn nền LED/CCFL bị yếu

• Tuổi thọ LCD giảm

• Lỗi mạch cấp áp đèn nền

 Sửa LCD màn hình Proface giúp tiết kiệm chi phí hơn thay màn hình nguyên khối.

3.3. Sửa màn hình HMI Proface bị sọc ngang, sọc dọc

Nguyên nhân:

• Đứt cáp LVDS

• Lỗi panel LCD

• Oxy hóa chân socket

 Một số trường hợp không thể sửa, bắt buộc thay LCD tương thích.

4. Hướng dẫn thay tấm cảm ứng màn hình HMI Proface chi tiết

 Khuyến nghị: Chỉ thực hiện khi có kiến thức điện – điện tử công nghiệp

4.1. Chuẩn bị dụng cụ

• Tua vít chuyên dụng

• Nhíp, găng tay chống tĩnh điện

• Cồn IPA làm sạch

• Tấm cảm ứng HMI Proface đúng model

4.2. Các bước thay tấm cảm ứng

Bước 1: Ngắt hoàn toàn nguồn điện
Đảm bảo không còn điện áp dư trong hệ thống.

Bước 2: Tháo vỏ màn hình HMI
Cẩn thận với ron chống nước.

Bước 3: Tách cáp cảm ứng khỏi mainboard
Không kéo mạnh, tránh gãy socket.

Bước 4: Tháo tấm cảm ứng cũ
Một số model dùng keo công nghiệp.

Bước 5: Lắp tấm cảm ứng mới
Canh đúng vị trí, không lệch tâm.

Bước 6: Kết nối cáp và test cảm ứng
Trước khi đóng vỏ hoàn chỉnh.

4.3. Hiệu chỉnh cảm ứng (Calibration)

Sau khi thay cảm ứng, cần:

• Vào chế độ calibration

• Canh chỉnh điểm chạm chính xác

• Lưu cấu hình

5. Hướng dẫn sửa LCD màn hình Proface chuyên sâu

5.1. Kiểm tra đèn nền LCD

• Dùng nguồn test LED

• Đo điện áp inverter

• Xác định LED chết hàng loạt hay từng điểm

5.2. Thay đèn nền LCD Proface

Ưu điểm:

• Chi phí thấp

• Hiệu quả cao

• Giữ nguyên panel gốc

Nhược điểm:

• Cần tay nghề cao

• Không phù hợp LCD quá cũ

5.3. Thay panel LCD tương thích

Áp dụng khi:

• LCD sọc nặng

• Chảy mực

• Cháy điểm ảnh

 Phải chọn đúng:

• Kích thước

• Độ phân giải

• Chuẩn giao tiếp

6. Những sai lầm thường gặp khi sửa màn hình HMI Proface

• Dùng cảm ứng không đúng model

• Gắn lệch cáp FPC

• Không chống tĩnh điện

• Không test trước khi đóng vỏ

• Dán keo sai kỹ thuật gây hở nước

7. Khi nào nên thay màn hình HMI Proface mới?

Nên thay mới khi:

• Hỏng cả cảm ứng + LCD

• Mainboard lỗi nặng

• Model quá cũ, không còn linh kiện

• Chi phí sửa > 70% giá trị máy mới

8. Lợi ích của việc sửa chữa HMI Proface thay vì mua mới

• Tiết kiệm chi phí đầu tư

• Thời gian xử lý nhanh

• Không cần lập trình lại

• Giữ nguyên hệ thống cũ

9. Kinh nghiệm chọn đơn vị sửa màn hình HMI Proface uy tín

Tiêu chí quan trọng:

• Có linh kiện sẵn kho

• Bảo hành rõ ràng

• Kỹ thuật viên chuyên sâu HMI

• Test tải thực tế

• Hỗ trợ kỹ thuật sau sửa

10. Bảo dưỡng để kéo dài tuổi thọ màn hình HMI Proface

• Tránh ánh nắng trực tiếp

• Không dùng vật cứng chạm màn hình

• Vệ sinh định kỳ

• Giữ nhiệt độ ổn định

• Đảm bảo nguồn điện sạch

Thay tấm cảm ứng màn hình HMI Proface và sửa LCD màn hình Proface là giải pháp kinh tế, hiệu quả và thực tế cho các doanh nghiệp sản xuất. Việc hiểu rõ cấu tạo, lỗi thường gặp và quy trình sửa chữa không chỉ giúp giảm thiểu thời gian dừng máy, mà còn tối ưu chi phí vận hành lâu dài.

Chuyên thay cảm ứng cho các dòng màn hình Poface phổ biến như

Màn hình HMI Proface GP2300

Thay màn hình HMI GP2300-LG41-24V: 5.7 inch – màn hình đen trắng

Thay màn hình HMI GP2300-TC41-24V: 5.7 inch – màn hình màu

Thay màn hình HMI GP2300-SC41-24V: 5.7 inch – màn hình màu

Thay màn hình HMI GP2301-LG41-24V: 5.7 inch – màn hình đen trắng

Thay màn hình HMI GP2301-TC41-24V: 5.7 inch – màn hình màu

Thay màn hình HMI GP2301-SC41-24V: 5.7 inch – màn hình màu

Màn hình HMI Proface GP2400

Thay màn hình HMI GP2400-TC41-24V: 7.4 inch – màn hình màu

Thay màn hình HMI GP2401-TC41-24V: 7.4 inch – màn hình màu

Thay màn hình HMI GP2500-LG41-24V: 10.4 inch – màn hình đen trắng

Thay màn hình HMI GP2500-SC41-24V: 10.4 inch – màn hình màu

Thay màn hình HMI GP2500-TC41-24V: 10.4 inch – màn hình màu

Sửa chữa Màn hình HMI Proface GP2500

Sửa chữa Màn hình cảm ứng HMI GP2500 không hiển thị

Sửa chữa Màn hình cảm ứng HMI GP2500 không sáng

Sửa chữa Màn hình HMI GP2500 bị chấm đen

Sửa chữa Màn hình HMI GP2500 bị hiển thị sọc

Sửa chữa Màn hình HMI GP2500 bị hiển thị mờ

Sửa chữa Màn hình HMI GP2500 cảm ứng không nhạy

Sửa chữa Màn hình HMI GP2500 bị treo (bị đơ), không thể cảm ứng, chạm không ăn

Sửa chữa Màn hình HMI GP2500 bị chập phím màn hình

Sửa chữa Màn hình HMI GP2500 bị mất nguồn

Sửa chữa Màn hình HMI GP2500 bị lỗi hoặc bị nổ bo mạch

Sửa chữa Màn hình HMI GP2500 bị nổ tụ

Sửa chữa Màn hình HMI GP2500 bị lỗi không kết nối được với PLC

Sửa chữa Màn hình HMI GP2500 không vận hành được

Sửa chữa Màn hình HMI GP2500 bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu

Sửa chữa Màn hình cảm ứng HMI GP2500 bị nứt

Sửa chữa Màn hình cảm ứng HMI GP2500 bị vỡ>>Một số mã HMI Proface đã từng sửa:

Thay màn hình HMI GP2500-SC11: 10.4 inch – màn hình màu

Thay màn hình HMI GP2500-TC11: 10.4 inch – màn hình màu

Thay màn hình HMI GP2501-LG41-24V: 10.4 inch – màn hình đen trắng

Thay màn hình HMI GP2501-SC11: 10.4 inch inch – màn hình màu

Thay màn hình HMI GP2501-TC11: 10.4 inch inch – màn hình màu

Thay màn hình HMI GP2600-TC41-24V : 12.1 inch – màn hình màu

Thay màn hình HMI GP2600-TC11: 12.1 inch – màn hình màu

Thay màn hình HMI GP2601-TC11: 12.1 inch – màn hình màu

– GP70 Series: GP270-S, GP270-L, GP370-S, GP370-L, GP37W2-BG.
– GP77R Series: GP377R, GP477R, GP577R.
– GP2000 Series: GP2301-SC41, GP2301-TC41, GP2300-SC41, GP2300-TC41, GP2400-TC41, GP2501-SC41, GP2501-TC41, GP2500-SC11, GP2500-TC11, GP2600-TC41, GP2600-TC11, GP2601-TC41, GP2601-TC11.
– ST Series: ST400, ST401, ST402, ST403.
– GP3000 Series: GP32XX, GP33XX, GP34XX, GP35XX, GP36XX, GP37XX, AGP.
– ST3000 Series: ST32XX, ST33XX, ST34XX, ST35XX, AST.
– GP4000 Series: GP41XX, GP42XX, GP43XX, GP44XX, GP45XX, GP46XX, GP4GXX.
– SP5000 Series: SP-5B00, SP-5B10, SP-5B40, SP-5B41, SP-5B90.
– IPC Series: PS, PE, PL

– Màn hình cảm ứng HMI Proface bị nứt, vỡ

– Màn hình cảm ứng HMI Proface hiển thị mờ

– Màn hình cảm ứng HMI Proface hiển thị bị chấm đen

– Màn hình cảm ứng HMI Proface bị hiển thị sọc

– Màn hình cảm ứng HMI Proface không hiển thị, không sáng

– Màn hình HMI Proface bị treo (bị đơ), không thể cảm ứng

– Màn hình cảm ứng HMI chạm không ăn

– Màn hình HMI bị lỗi nguồn, mất nguồn

Nếu được thực hiện đúng kỹ thuật và linh kiện chất lượng, màn hình HMI Proface sau sửa chữa hoàn toàn có thể hoạt động ổn định tương đương thiết bị mới.

Qui trình sửa chữa màn hình HMI tại CATEC

Để đảm bảo chất lượng và tính minh bạch trong từng sản phẩm, CATEC Automation áp dụng quy trình sửa chữa HMI tiêu chuẩn 4 bước, giúp khách hàng an tâm tuyệt đối từ khâu tiếp nhận đến khi bàn giao

Kiểm tra và đánh giá lỗi hoàn toàn miễn phí

• Kiểm tra sơ bộ tình trạng hoạt động, nguồn cấp, kết nối PLC.
• Đo đạc điện áp, kiểm tra bo mạch, cảm ứng, LCD để xác định lỗi chính xác.
• Phân tích nguyên nhân hư hỏng (nguồn, màn hình, cảm ứng, firmware…).

Báo giá rõ ràng – minh bạch trước khi sửa

• Gửi bảng báo giá chi tiết cho khách hàng, bao gồm chi phí linh kiện, công sửa, thời gian hoàn thành.
• Cam kết không phát sinh chi phí sau khi báo giá.
• Chỉ tiến hành sửa khi khách hàng xác nhận đồng ý.

Tiến hành sửa chữa, thay thế linh kiện chính hãng cho màn hình HMI

• Sửa chữa hoặc thay mới các linh kiện hư hỏng như: tấm cảm ứng, LCD, mạch nguồn, IC xử lý, cổng COM, cáp tín hiệu…
• Sử dụng linh kiện chính hãng, đảm bảo tương thích 100% với model HMI.
• Làm sạch bo mạch, kiểm tra chống nhiễu, cân chỉnh tín hiệu truyền thông.

Chạy thử – kiểm tra – hiệu chỉnh kỹ lưỡng lại màn hình HMI

• Cấp nguồn và chạy thử trong điều kiện thực tế.
• Kiểm tra phản hồi cảm ứng, hiển thị, tốc độ xử lý, kết nối PLC.
• Mô phỏng hoạt động trên phần mềm (EasyBuilder, DOPSoft, GT Designer, HMI Editor…) để đảm bảo chương trình vận hành chính xác.

Lợi ích khi sửa chữa màn hình công nghiệp tại Catec

1. Chuyên nghiệp & Uy tín: Đội ngũ kỹ sư nhiều năm kinh nghiệm, chuyên sâu về màn hình HMI tất cả các hãng

2. Trang thiết bị hiện đại: Có khả năng test và mô phỏng thực tế.

3. Chi phí hợp lý: Sửa chữa tiết kiệm hơn nhiều so với thay mới.

4. Linh kiện chất lượng: Cam kết sử dụng linh kiện chính hãng hoặc tương đương.

5. Bảo hành rõ ràng: Tạo sự an tâm cho khách hàng

6. Thời gian nhanh chóng: Quy trình khoa học, tối ưu để giảm thiểu thời gian dừng máy.

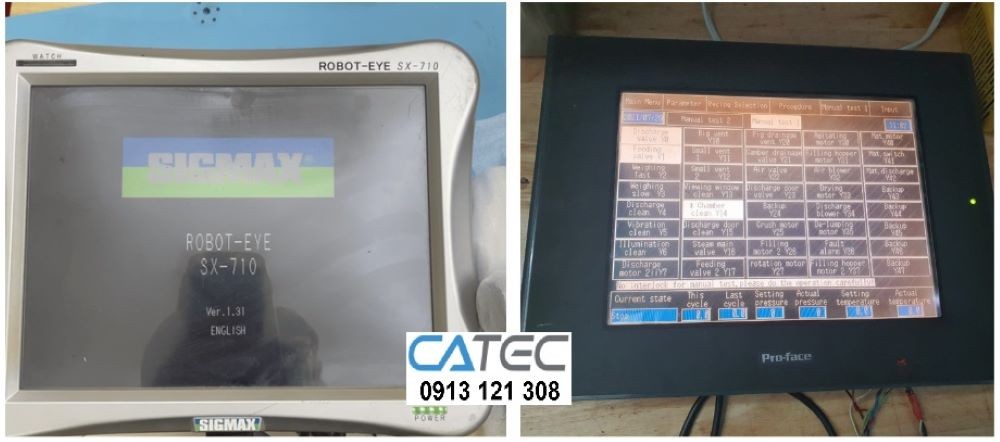

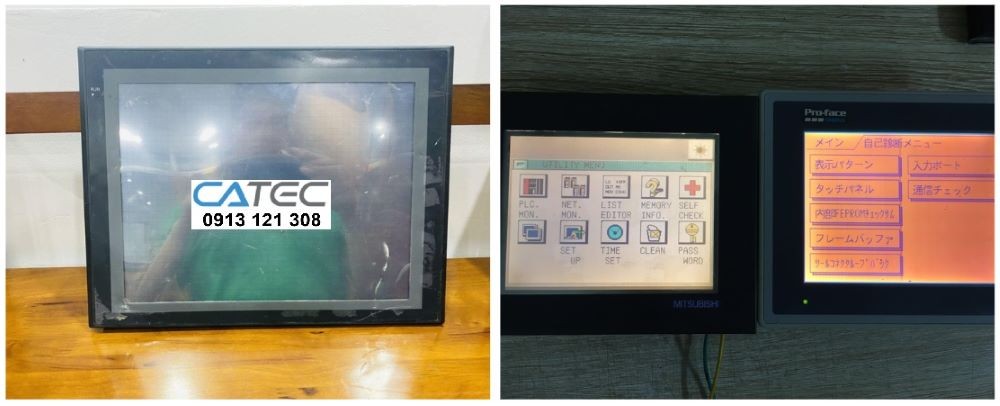

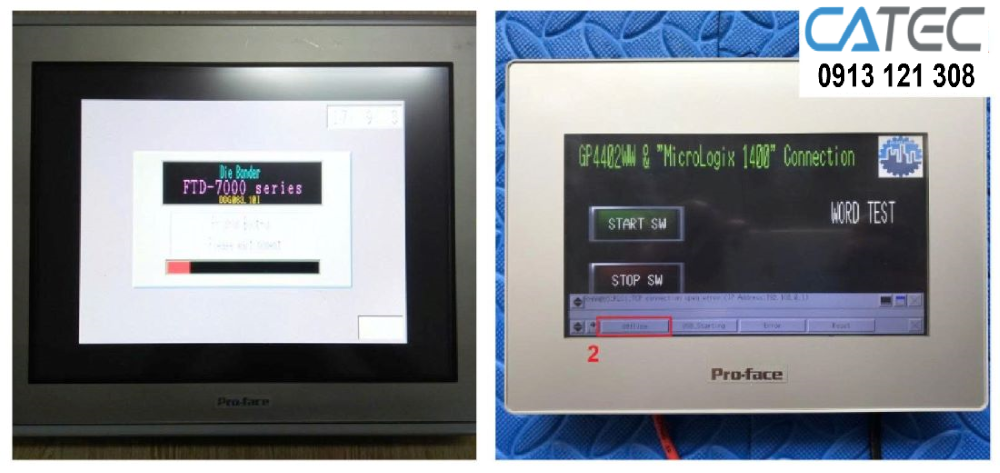

Một số hình ảnh màn hình sửa chữa màn hình HMI tại Catec
