Hướng Dẫn Mô Phỏng Màn Hình Cảm Ứng HMI Omron & Giải Pháp Sửa Lỗi Hiệu Quả

Trong các hệ thống tự động hóa công nghiệp hiện đại, màn hình cảm ứng HMI Omron đóng vai trò trung tâm trong việc giám sát, điều khiển và giao tiếp giữa con người với máy móc. Tuy nhiên, trong quá trình vận hành và phát triển dự án, kỹ sư thường gặp hai vấn đề lớn: mô phỏng HMI Omron để kiểm tra chương trình và sửa màn hình HMI Omron khi phát sinh lỗi phần mềm hoặc phần cứng.

Bài viết này sẽ hướng dẫn chi tiết cách mô phỏng màn hình cảm ứng HMI Omron bằng phần mềm chính hãng, đồng thời chia sẻ kinh nghiệm sửa màn hình HMI Omron nhanh chóng, thực tế, giúp tiết kiệm thời gian, chi phí và giảm rủi ro dừng máy.

1. Tổng Quan Về Màn Hình Cảm Ứng HMI Omron

1.1 HMI Omron là gì?

HMI (Human Machine Interface) Omron là dòng màn hình cảm ứng công nghiệp được thiết kế để hiển thị dữ liệu, trạng thái máy móc và cho phép người vận hành thao tác trực tiếp trên hệ thống. Omron cung cấp nhiều dòng HMI phổ biến như:

• NB Series

• NA Series

• NS Series (đời cũ nhưng vẫn còn dùng nhiều)

Những dòng này được ứng dụng rộng rãi trong các nhà máy sản xuất, dây chuyền đóng gói, thực phẩm, dược phẩm, nhựa, cơ khí chính xác…

1.2 Vì sao cần mô phỏng màn hình cảm ứng HMI Omron?

Mô phỏng HMI giúp kỹ sư:

• Kiểm tra giao diện trước khi nạp xuống màn hình thật

• Phát hiện lỗi logic, lỗi hiển thị, lỗi giao tiếp PLC

• Giảm rủi ro khi chạy máy thực tế

• Rút ngắn thời gian commissioning

Đặc biệt, khi sửa màn hình HMI Omron, việc mô phỏng giúp xác định lỗi do phần mềm hay phần cứng một cách chính xác hơn.

2. Các Phần Mềm Mô Phỏng Màn Hình Cảm Ứng HMI Omron

2.1 NB-Designer (dành cho HMI Omron NB Series)

NB-Designer là phần mềm miễn phí của Omron dùng để:

• Thiết kế giao diện HMI

• Cấu hình giao tiếp PLC

• Mô phỏng màn hình cảm ứng HMI Omron trực tiếp trên máy tính

2.2 Sysmac Studio (dành cho HMI Omron NA Series)

Sysmac Studio là nền tảng mạnh mẽ, tích hợp:

• Lập trình PLC NJ/NX

• Thiết kế HMI NA

• Mô phỏng đồng thời PLC và HMI

Đây là công cụ cực kỳ quan trọng khi cần sửa màn hình HMI Omron trong các hệ thống phức tạp.

3. Hướng Dẫn Mô Phỏng Màn Hình Cảm Ứng HMI Omron NB Series

3.1 Cài đặt phần mềm NB-Designer

Các bước cơ bản:

1. Tải NB-Designer từ trang chính thức của Omron

2. Cài đặt đúng phiên bản tương thích với Windows

3. Kiểm tra driver USB hoặc Ethernet

Lưu ý: Phiên bản phần mềm không tương thích có thể gây lỗi khi mô phỏng hoặc khiến bạn tưởng nhầm là lỗi cần sửa màn hình HMI Omron.

3.2 Tạo project HMI mới

• Chọn đúng model màn hình NB

• Thiết lập độ phân giải chính xác

• Khai báo loại PLC giao tiếp (Omron CP, CJ, CS…)

3.3 Cấu hình giao tiếp PLC cho mô phỏng

• Chọn chế độ Simulation

• Dùng địa chỉ PLC ảo hoặc PLC thật

• Kiểm tra đúng vùng nhớ DM, CIO, HR

Sai cấu hình giao tiếp là nguyên nhân hàng đầu khiến kỹ sư phải sửa màn hình HMI Omron do không hiển thị dữ liệu.

3.4 Chạy mô phỏng HMI Omron

• Nhấn nút Simulation

• Kiểm tra phản hồi nút nhấn, đèn báo

• Theo dõi dữ liệu real-time

Nếu mô phỏng chạy mượt, khả năng cao chương trình HMI ổn định.

4. Hướng Dẫn Mô Phỏng Màn Hình Cảm Ứng HMI Omron NA Series

4.1 Chuẩn bị Sysmac Studio

Sysmac Studio yêu cầu:

• Cấu hình máy tính đủ mạnh

• Phiên bản phần mềm phù hợp firmware HMI

• License hợp lệ (Trial hoặc chính thức)

4.2 Kết hợp mô phỏng PLC và HMI

Ưu điểm lớn nhất:

• Mô phỏng song song PLC + HMI

• Quan sát dữ liệu nội bộ

• Phát hiện lỗi mapping biến nhanh chóng

Đây là bước cực kỳ hữu ích trước khi quyết định sửa màn hình HMI Omron ngoài hiện trường.

4.3 Các lỗi thường gặp khi mô phỏng NA HMI

• Không đồng bộ version

• Sai tag PLC

• Lỗi script hoặc animation

Những lỗi này nếu không xử lý sớm sẽ dẫn đến việc phải sửa màn hình HMI Omron khi đã lắp đặt vào máy.

5. Những Lỗi Phổ Biến Cần Sửa Màn Hình HMI Omron

Dưới đây là các lỗi thực tế mà kỹ sư gặp rất nhiều:

5.1 Sửa Màn Hình HMI Omron không lên nguồn

Nguyên nhân:

• Nguồn cấp sai điện áp

• Hỏng bo nguồn

• Lỗi IC ổn áp

Trường hợp này cần sửa màn hình HMI Omron phần cứng, không liên quan đến mô phỏng.

5.2 Sửa Màn Hình HMI Omron cảm ứng bị loạn hoặc liệt

Nguyên nhân:

• Tấm cảm ứng xuống cấp

• Nhiễu điện công nghiệp

• Calibration sai

Nhiều người nhầm lỗi này là do phần mềm và cố mô phỏng lại, trong khi thực tế cần sửa màn hình HMI Omron phần cảm ứng.

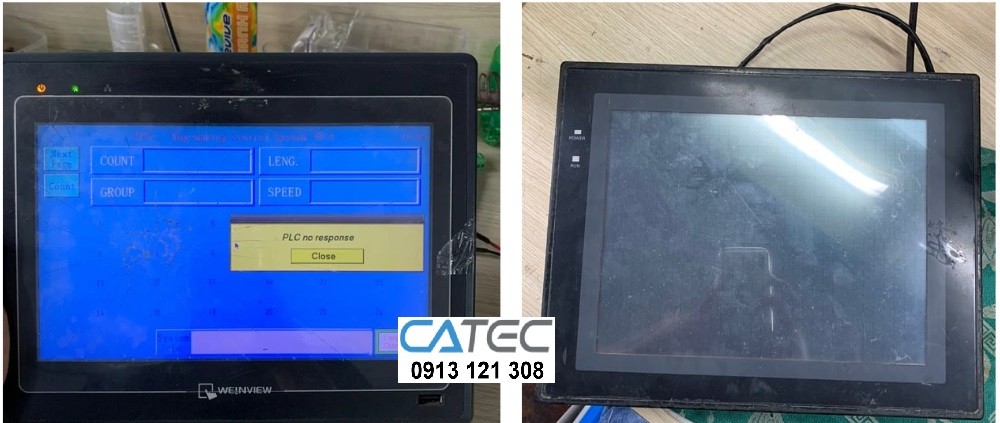

5.3 Sửa Màn Hình HMI Omron không giao tiếp với PLC

Nguyên nhân:

• Sai protocol

• Sai baudrate

• Cáp truyền thông lỗi

Trước khi kết luận phải sửa màn hình HMI Omron, hãy mô phỏng lại để kiểm tra logic giao tiếp.

5.4 Sửa Màn Hình HMI Omron Lỗi treo màn hình, đơ cảm ứng

Nguyên nhân:

• Project quá nặng

• Lỗi script

• Bộ nhớ HMI đầy

Đây là lỗi rất thường gặp khi cần sửa màn hình HMI Omron bằng cách tối ưu lại chương trình.

6. Quy Trình Sửa Màn Hình HMI Omron Chuyên Nghiệp

6.1 Phân tích lỗi bằng mô phỏng

Luôn ưu tiên:

• Mô phỏng trước

• Xác định lỗi phần mềm hay phần cứng

Cách này giúp sửa màn hình HMI Omron nhanh hơn và chính xác hơn.

6.2 Sao lưu dữ liệu trước khi sửa

• Backup project HMI

• Backup chương trình PLC

• Ghi chú version firmware

Đây là bước bắt buộc trong mọi ca sửa màn hình HMI Omron chuyên nghiệp.

6.3 Sửa lỗi phần mềm HMI Omron

Bao gồm:

• Chỉnh sửa giao diện

• Tối ưu script

• Giảm tải animation

Sau khi sửa, luôn chạy mô phỏng lại.

6.4 Sửa lỗi phần cứng HMI Omron

Bao gồm:

• Thay cảm ứng

• Thay màn hình LCD

• Sửa bo mạch nguồn

Những ca này đòi hỏi kinh nghiệm lâu năm trong sửa màn hình HMI Omron.

7. Kinh Nghiệm Thực Tế Giúp Sửa Màn Hình HMI Omron Nhanh

Từ kinh nghiệm thực tế:

• 70% lỗi đến từ cấu hình sai

• 20% lỗi do môi trường công nghiệp

• 10% lỗi do phần cứng

Việc mô phỏng đúng cách giúp giảm hơn 50% thời gian sửa màn hình HMI Omron ngoài hiện trường.

8. Lợi Ích Khi Kết Hợp Mô Phỏng Và Sửa Màn Hình HMI Omron

• Giảm thời gian downtime

• Tăng độ ổn định hệ thống

• Tiết kiệm chi phí sửa chữa

• Nâng cao độ tin cậy cho khách hàng

Đây là lý do các đơn vị chuyên sửa màn hình HMI Omron lâu năm luôn ưu tiên mô phỏng trước khi can thiệp.

9. Khi Nào Nên Gọi Đơn Vị Chuyên Sửa Màn Hình HMI Omron?

Bạn nên tìm đơn vị chuyên nghiệp khi:

• Màn hình không lên nguồn

• Cảm ứng liệt hoàn toàn

• Lỗi lặp lại nhiều lần

• Không có file gốc HMI

Một đơn vị có kinh nghiệm lâu năm trong sửa màn hình HMI Omron sẽ giúp bạn xử lý nhanh và an toàn.

Mô phỏng màn hình cảm ứng HMI Omron không chỉ là bước kiểm tra chương trình, mà còn là công cụ quan trọng để chuẩn đoán và sửa màn hình HMI Omron hiệu quả. Việc kết hợp đúng giữa phần mềm mô phỏng và kinh nghiệm thực tế sẽ giúp bạn:

• Giảm lỗi vận hành

• Tối ưu hệ thống

• Nâng cao tuổi thọ thiết bị

Sửa các lỗi thường gặp ở màn hình HMI Omron:

- Sửa màn hình hmi Omron bị lỗi board nguồn, bị nổ board nguồn

-Sửa chữa màn hình hmi Omron bị lỗi board CPU

- Sửa màn hình hmi Omron bị mất nguồn

- Sửa chữa màn hình hmi Omron bị nổ tụ

- Sửa màn hình hmi Omron bị hư tấm cảm ứng

- Sửa chữa màn hình hmi Omron bị cháy tấm LCD

- Chuyển đổi chương trình hmi Omron, chuyển đổi chương trình từ màn hình cũ sang màn hình mới

- Thay tấm cảm ứng hmi Omron các kích thước gồm: thay tấm cảm ứng HMI NS5 - 5.7 inch,

- Thay tấm cảm ứng HMI NS8 - 8.4 inch, thay tấm cảm ứng HMI NS10 – 10.4 inch,

- thay tấm cảm ứng HMI NS12 - 12.1 inch

Nếu bạn đang làm trong lĩnh vực tự động hóa, đầu tư thời gian học mô phỏng và sửa màn hình HMI Omron chuyên sâu chắc chắn sẽ mang lại lợi ích lâu dài
