Biến tần Siemens được sử dụng rộng rãi trong các hệ thống máy móc công nghiệp nhờ khả năng điều khiển động cơ ổn định, đáp ứng tốt nhiều chế độ vận hành và tích hợp nhiều chức năng bảo vệ. Tuy nhiên, trong quá trình hoạt động, biến tần có thể phát sinh các mã lỗi liên quan đến nguồn điện, động cơ, truyền thông, ngõ vào điều khiển hoặc tín hiệu bảo vệ từ bên ngoài.

Trong đó, biến tần Siemens báo lỗi F0085 là một trường hợp khá đặc biệt. Theo tài liệu kỹ thuật Siemens dành cho các dòng như MICROMASTER, F0085 được xác định là “External Fault” – lỗi ngoại vi, trong đó lỗi được kích hoạt thông qua các ngõ vào terminal của biến tần. Siemens hướng dẫn kiểm tra tín hiệu ngõ vào liên quan đến chức năng kích hoạt lỗi bên ngoài và loại bỏ nguyên nhân kích hoạt đó.

Điểm đáng chú ý là F0085 không nhất thiết đồng nghĩa với việc bo mạch công suất của biến tần đã hỏng. Trong nhiều trường hợp, nguyên nhân lại nằm ở mạch điều khiển bên ngoài, cảm biến, relay, PLC, dây tín hiệu, công tắc bảo vệ hoặc cấu hình tham số. Vì vậy, việc sửa chữa cần được thực hiện theo quy trình kiểm tra có hệ thống thay vì chỉ reset lỗi hoặc thay linh kiện ngay lập tức.

Bài viết dưới đây phân tích chi tiết nguyên nhân, dấu hiệu nhận biết, phương pháp kiểm tra, quy trình xử lý và những lưu ý khi sửa biến tần Siemens báo lỗi F0085, đồng thời trình bày quy trình dịch vụ kỹ thuật chuyên nghiệp để hạn chế thời gian máy dừng.

1. Biến tần Siemens báo lỗi F0085 là gì?

1.1. Ý nghĩa mã lỗi F0085

F0085 được Siemens định nghĩa là External Fault – lỗi ngoại vi. Với các dòng MICROMASTER 410/420/440, tài liệu Siemens mô tả lỗi này là external fault triggered via terminal inputs, tức lỗi bên ngoài được kích hoạt thông qua các đầu vào terminal của biến tần.

Điều này có nghĩa biến tần đang nhận được một trạng thái tín hiệu mà hệ thống đã cấu hình để coi là điều kiện lỗi.

Ví dụ:

Một đầu vào số được lập trình thành chức năng External Fault.
Relay bảo vệ bên ngoài chuyển trạng thái.
PLC gửi tín hiệu dừng khẩn cấp.
Cảm biến phát hiện điều kiện bất thường.
Công tắc nhiệt hoặc bảo vệ quá tải tác động.
Dây điều khiển bị đứt hoặc đấu sai.
Tín hiệu từ thiết bị ngoại vi bị nhiễu.
Tham số chức năng đầu vào được cài đặt không phù hợp.

Vì vậy, khi xuất hiện F0085, không nên mặc định kết luận rằng biến tần đã hỏng phần công suất.

1.2. F0085 thuộc nhóm lỗi nào?

F0085 khác với những lỗi như quá dòng, quá áp hoặc quá nhiệt.

Mã lỗi	Nội dung
F0001	Overcurrent – quá dòng
F0002	Overvoltage – quá áp
F0003	Undervoltage – thấp áp
F0004	Inverter Overtemperature – quá nhiệt biến tần
F0080	Mất tín hiệu đầu vào analog
F0085	External Fault – lỗi ngoại vi
F0090	Mất phản hồi encoder

Tài liệu Siemens cũng phân biệt rõ F0080 là mất tín hiệu đầu vào analog, trong khi F0085 là lỗi ngoại vi được kích hoạt qua terminal.

1.3. Vì sao cần xác định đúng nguyên nhân?

Nếu kỹ thuật viên chỉ xóa lỗi F0085 mà không tìm nguyên nhân kích hoạt, lỗi có thể xuất hiện trở lại ngay khi biến tần RUN.

Do đó, mục tiêu của quá trình sửa chữa không phải chỉ là:

Reset F0085 → biến tần chạy lại.

Mà phải là:

Xác định tín hiệu gây lỗi → kiểm tra thiết bị ngoại vi → kiểm tra dây → kiểm tra ngõ vào → kiểm tra tham số → xử lý nguyên nhân → chạy thử tải → xác nhận ổn định.

Đây mới là quy trình sửa chữa có giá trị lâu dài.

2. Dấu hiệu nhận biết biến tần Siemens bị F0085

2.1. Màn hình hiển thị F0085

Dấu hiệu rõ nhất là màn hình BOP hoặc giao diện điều khiển của biến tần hiển thị mã F0085.

Khi lỗi được kích hoạt, biến tần có thể chuyển sang trạng thái dừng theo chế độ bảo vệ được cấu hình. Với tài liệu của MICROMASTER 410/420/440, F0085 được ghi nhận với phản ứng OFF2.

2.2. Biến tần không RUN dù nguồn vẫn bình thường

Một tình huống thường gặp là:

Nguồn cấp biến tần bình thường.
Màn hình vẫn sáng.
Không xuất hiện lỗi quá áp.
Không xuất hiện lỗi quá dòng.
Động cơ và dây động lực có thể vẫn bình thường.
Nhưng khi phát lệnh chạy, biến tần không cho phép vận hành.

Nếu đồng thời hiển thị F0085, cần ưu tiên kiểm tra chuỗi tín hiệu External Fault.

2.3. Reset xong lỗi quay lại

Một dấu hiệu quan trọng khác là sau khi reset, biến tần chạy được trong thời gian ngắn rồi F0085 xuất hiện lại.

Trường hợp này có thể liên quan đến:

Tiếp điểm relay chập chờn.
Cảm biến hoạt động không ổn định.
Dây tín hiệu bị rung.
Nhiễu điện từ.
Nguồn 24 VDC điều khiển không ổn định.
PLC thay đổi trạng thái ngõ ra.
Tham số đầu vào chưa phù hợp.

Nếu lỗi xuất hiện lặp lại theo chu kỳ, cần theo dõi trạng thái tín hiệu tại thời điểm lỗi thay vì chỉ reset liên tục.

3. Nguyên nhân biến tần Siemens báo lỗi F0085

3.1. Tín hiệu External Fault bị kích hoạt

Đây là nguyên nhân trực tiếp quan trọng nhất.

Siemens xác định F0085 xuất hiện khi lỗi bên ngoài được kích hoạt thông qua terminal input.

Một đầu vào có thể được sử dụng để nhận tín hiệu:

Emergency Stop.
Thermal protection.
Motor protection.
Pressure switch.
Flow switch.
Overload relay.
Safety circuit.
PLC interlock.

Khi thiết bị bên ngoài đưa tín hiệu về trạng thái được định nghĩa là lỗi, biến tần sẽ nhận biết và phát F0085.

3.2. Relay bảo vệ bị tác động

Relay nhiệt, relay quá tải hoặc relay bảo vệ động cơ có thể mở hoặc đóng tiếp điểm khiến biến tần nhận tín hiệu lỗi.

Cần kiểm tra:

Trạng thái tiếp điểm.
Điện áp cuộn relay.
Nguồn cấp relay.
Tiếp điểm NO/NC.
Dây đấu từ relay đến biến tần.

Không nên chỉ nhìn bằng mắt mà cần đo thực tế bằng đồng hồ.

3.3. Dây tín hiệu bị đứt hoặc tiếp xúc kém

Dây điều khiển có thể gặp:

Đứt ngầm.
Lỏng terminal.
Oxy hóa đầu cos.
Gãy dây tại vị trí rung.
Chạm mass.
Chạm nguồn.
Đấu nhầm terminal.

Đặc biệt với máy có rung động mạnh, dây tín hiệu có thể hoạt động bình thường khi đứng yên nhưng phát lỗi khi động cơ bắt đầu chạy.

3.4. PLC gửi tín hiệu lỗi đến biến tần

Trong hệ thống tự động hóa, PLC có thể điều khiển biến tần thông qua tín hiệu số.

Nếu chương trình PLC có điều kiện liên động:

Điều kiện A không đạt → kích hoạt External Fault.

thì chỉ cần một cảm biến hoặc điều kiện logic thay đổi, biến tần sẽ báo F0085.

Do đó, kỹ thuật viên sửa biến tần cần phối hợp kiểm tra cả PLC – biến tần – thiết bị ngoại vi, không nên tách riêng biến tần khỏi toàn bộ hệ thống.

4. Phân biệt F0085 do ngoại vi và F0085 do biến tần

4.1. Trường hợp lỗi thực sự từ bên ngoài

Nếu tín hiệu tại terminal đang ở trạng thái kích hoạt lỗi, biến tần có thể hoàn toàn bình thường.

Sau khi loại bỏ tín hiệu lỗi, biến tần hoạt động trở lại.

Đây là trường hợp không nhất thiết phải sửa phần cứng biến tần.

4.2. Trường hợp tín hiệu bên ngoài bình thường nhưng lỗi vẫn xuất hiện

Nếu:

Thiết bị ngoại vi bình thường.
PLC không gửi tín hiệu lỗi.
Dây dẫn đúng.
Nguồn điều khiển ổn định.
Trạng thái terminal không thay đổi bất thường.

nhưng F0085 vẫn xuất hiện, lúc này cần kiểm tra sâu hơn phần điều khiển của biến tần.

Có thể cần kiểm tra:

Bo mạch I/O.
Mạch cách ly tín hiệu.
Nguồn cấp cho mạch điều khiển.
Đường nhận tín hiệu digital input.
Connector.
Terminal board.
Mạch xử lý tín hiệu.

4.3. Không nên thay bo mạch ngay từ đầu

Một lỗi ngoại vi nhưng thay bo điều khiển ngay sẽ gây:

Tăng chi phí.
Mất thời gian.
Có thể làm thay đổi tham số.
Phát sinh thêm lỗi.
Không giải quyết được nguyên nhân thật.

Vì vậy, nguyên tắc của sửa biến tần Siemens chuyên nghiệp là kiểm tra nguyên nhân từ bên ngoài trước, sau đó mới chuyển sang phần cứng.

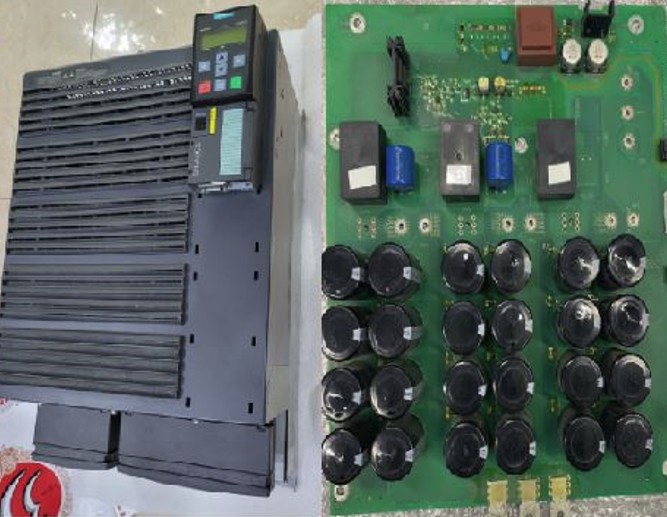

Khắc Phục Biến Tần Siemens Báo Lỗi F0085 (Ngoại Vi) – Quy Trình Kiểm Tra Và Sửa Chữa Chi Tiết

5. Quy trình kiểm tra biến tần Siemens lỗi F0085

5.1. Bước 1 – Ghi nhận hiện trạng

Trước khi thao tác, kỹ thuật viên nên ghi nhận:

Model biến tần.
Công suất.
Điện áp.
Mã lỗi.
Thời điểm xuất hiện.
Biến tần đang RUN hay STOP.
Có tải hay không.
Lỗi xuất hiện ngay khi cấp nguồn hay khi chạy.
Lỗi xuất hiện liên tục hay ngẫu nhiên.

Thông tin này giúp khoanh vùng nguyên nhân.

5.2. Bước 2 – Kiểm tra lịch sử lỗi

Nếu dòng biến tần hỗ trợ lưu lịch sử lỗi, cần kiểm tra fault history.

Không nên chỉ xem F0085 hiện tại mà bỏ qua các lỗi xảy ra trước đó.

Ví dụ:

F0085 → F0080 → F0085

có thể gợi ý vấn đề liên quan đến hệ thống tín hiệu điều khiển.

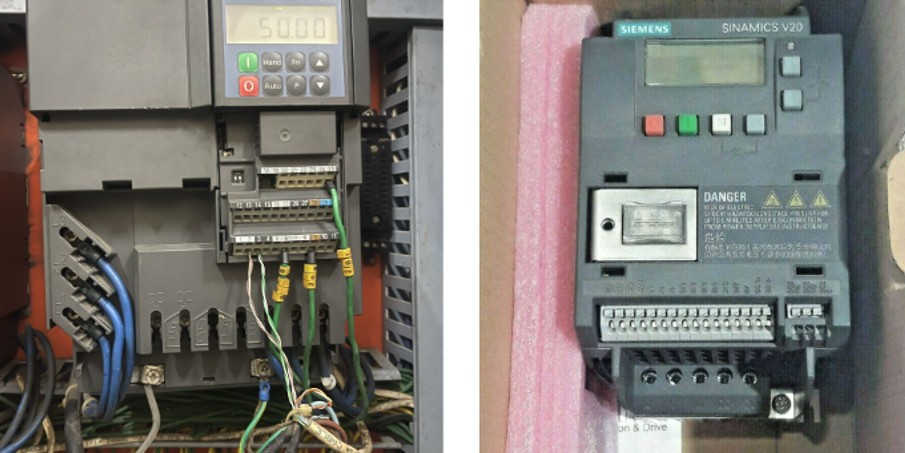

5.3. Bước 3 – Kiểm tra terminal

Kiểm tra toàn bộ đầu dây liên quan đến tín hiệu External Fault.

Cần chú ý:

Terminal có lỏng không?
Có dấu hiệu cháy không?
Dây có bị oxy hóa không?
Có đấu nhầm không?
Có dây bị tuột không?
Điện áp điều khiển có đúng không?

5.4. Bước 4 – Kiểm tra trạng thái đầu vào

Dùng đồng hồ đo hoặc công cụ chẩn đoán phù hợp để xác định đầu vào nào đang kích hoạt.

Đây là bước quan trọng để phân biệt:

Lỗi do thiết bị bên ngoài

và

Lỗi do mạch nhận tín hiệu của biến tần.

6. Kiểm tra tham số liên quan đến External Fault

6.1. Tham số có vai trò rất quan trọng

F0085 không chỉ liên quan đến dây điện. Trong một số cấu hình Siemens, chức năng External Fault được gán cho một đầu vào hoặc được tạo thông qua logic tham số.

Ví dụ trên một số hệ thống Siemens, P2106 được sử dụng cho chức năng External Trip. Siemens Industry Support cũng có trường hợp thảo luận trong đó P2106 liên quan đến External Trip và F0085 là External Fault.

Tuy nhiên, không nên áp dụng một giá trị tham số cố định cho mọi model Siemens, vì cách cấu hình phụ thuộc dòng biến tần, firmware và ứng dụng.

6.2. Kiểm tra trước khi thay đổi tham số

Cần sao lưu hoặc ghi lại:

Tham số hiện tại.
Cấu hình I/O.
Chế độ điều khiển.
Tần số tối đa.
Thời gian tăng tốc.
Thời gian giảm tốc.
Dữ liệu động cơ.
Cấu hình truyền thông.
Các tham số bảo vệ.

Sau đó mới tiến hành thay đổi nếu cần.

6.3. Không reset factory khi chưa sao lưu

Factory reset có thể làm mất cấu hình đang phục vụ máy.

Nếu biến tần đang được tích hợp với PLC, HMI hoặc hệ thống điều khiển phức tạp, việc reset không đúng cách có thể khiến máy không thể chạy lại ngay.

Do đó, kỹ thuật viên chuyên nghiệp cần ưu tiên:

Backup → phân tích → chỉnh sửa có kiểm soát → kiểm tra → chạy thử.

7. Kiểm tra PLC, cảm biến và thiết bị ngoại vi

7.1. Kiểm tra PLC

Nếu biến tần nhận tín hiệu từ PLC, cần kiểm tra:

Trạng thái output PLC.
Điều kiện logic.
Interlock.
Emergency stop.
Alarm machine.
Feedback cảm biến.
Trạng thái relay trung gian.

Không ít trường hợp biến tần chỉ đang phản ánh đúng tín hiệu mà hệ thống điều khiển gửi đến.

7.2. Kiểm tra cảm biến

Các cảm biến thường liên quan đến chuỗi bảo vệ:

Cảm biến nhiệt.
Cảm biến áp suất.
Cảm biến mức.
Công tắc hành trình.
Flow switch.
Proximity sensor.
Thermal switch.

Nếu cảm biến sai trạng thái, PLC hoặc relay có thể kích hoạt External Fault.

7.3. Kiểm tra relay trung gian

Relay trung gian có thể bị:

Dính tiếp điểm.
Cháy tiếp điểm.
Cuộn coil yếu.
Rung tiếp điểm.
Hoạt động chập chờn.

Đây là nguyên nhân dễ bị bỏ sót khi sửa lỗi F0085.

8. Kiểm tra nguồn 24VDC và mạch điều khiển

8.1. Nguồn điều khiển không ổn định

Nguồn 24VDC cấp cho hệ thống điều khiển nếu bị sụt áp hoặc nhiễu có thể khiến trạng thái I/O thay đổi bất thường.

Cần đo:

Điện áp khi không tải.
Điện áp khi tải.
Điện áp tại thời điểm biến tần RUN.
Điện áp tại terminal.
Điện áp tại relay và cảm biến.

8.2. Kiểm tra dây 0V

Một lỗi khá phổ biến là mất hoặc tiếp xúc kém đường 0V.

Khi đó, điện áp đo ở một số vị trí có thể vẫn xuất hiện nhưng tín hiệu không đủ ổn định để hệ thống điều khiển hoạt động đúng.

8.3. Kiểm tra nhiễu tín hiệu

Biến tần làm việc với công suất lớn có thể tạo môi trường nhiễu điện từ.

Nếu dây tín hiệu đi chung hoặc quá gần dây động lực mà không có biện pháp chống nhiễu phù hợp, tín hiệu điều khiển có thể bị ảnh hưởng.

Nên kiểm tra:

Cách đi dây.
Dây shield.
Nối đất.
Khoảng cách dây điều khiển và dây động lực.
Tiếp xúc terminal.
Nguồn 24VDC.

Khắc Phục Biến Tần Siemens Báo Lỗi F0085 (Ngoại Vi) – Quy Trình Kiểm Tra Và Sửa Chữa Chi Tiết

9. Xử lý trường hợp F0085 xuất hiện chập chờn

9.1. Lỗi xuất hiện khi rung máy

Nếu biến tần chỉ báo F0085 khi động cơ bắt đầu chạy, hãy kiểm tra:

Dây tín hiệu.
Terminal.
Relay.
Cảm biến.
Đầu nối.
Tủ điện.
Các điểm đấu dây có rung.

Có thể dùng phương pháp kiểm tra rung nhẹ có kiểm soát để xác định điểm tiếp xúc không ổn định, nhưng phải đảm bảo an toàn điện.

9.2. Lỗi xuất hiện khi tải thay đổi

Nếu F0085 xuất hiện khi máy tăng tải, hãy xem xét:

Relay bảo vệ.
PLC.
Cảm biến.
Liên động máy.
Nguồn điều khiển.
Điều kiện bảo vệ được lập trình.

Không nên vội kết luận rằng motor bị quá tải chỉ vì lỗi xuất hiện lúc tải tăng, bởi F0085 bản chất là External Fault.

9.3. Lỗi xuất hiện theo chu kỳ

Nếu lỗi xuất hiện theo chu kỳ, có thể sử dụng dữ liệu PLC hoặc thiết bị đo để xác định thời điểm thay đổi tín hiệu.

Một quy trình hữu ích là:

Ghi thời gian lỗi → kiểm tra trạng thái input → kiểm tra output PLC → kiểm tra relay → kiểm tra cảm biến → đối chiếu với lịch sử lỗi.

10. Kiểm tra phần cứng biến tần Siemens

10.1. Khi nào cần kiểm tra bo mạch?

Chỉ nên đi sâu vào phần cứng khi các nguyên nhân bên ngoài đã được loại trừ.

Các dấu hiệu đáng chú ý:

Không có tín hiệu External Fault thực tế nhưng biến tần vẫn báo F0085.
Input bị nhận sai trạng thái.
Một kênh I/O hoạt động bất thường.
Lỗi xuất hiện ngay cả khi đã cô lập hệ thống bên ngoài.
Có dấu hiệu bất thường trên bo điều khiển.

10.2. Các khu vực cần kiểm tra

Tùy dòng biến tần, có thể kiểm tra:

Control board.
I/O board.
Terminal board.
Mạch nguồn điều khiển.
Mạch cách ly.
Connector.
Đường tín hiệu digital input.
Linh kiện bảo vệ đầu vào.

Không phải model nào cũng có cấu trúc bo mạch giống nhau nên kỹ thuật viên phải dựa trên đúng model và tài liệu kỹ thuật.

10.3. Kiểm tra dấu hiệu linh kiện hư hỏng

Có thể quan sát:

Cháy xém.
Tụ phồng.
Mối hàn nứt.
Connector oxy hóa.
Linh kiện nóng bất thường.
Đường mạch bị ảnh hưởng.

Sau đó mới thực hiện kiểm tra bằng thiết bị đo chuyên dụng.

11. Quy trình sửa chữa biến tần Siemens báo F0085 tại trung tâm kỹ thuật

11.1. Tiếp nhận và xác định model

Khi tiếp nhận biến tần, kỹ thuật viên cần xác định:

Hãng Siemens.
Dòng sản phẩm.
Model.
Công suất.
Điện áp.
Serial nếu cần.
Mô tả lỗi từ khách hàng.

Việc xác định đúng model giúp tránh áp dụng sai tài liệu hoặc sai cấu hình.

11.2. Kiểm tra trước sửa chữa

Biến tần được kiểm tra tổng thể:

Nguồn → điều khiển → I/O → terminal → tham số → lỗi → phần cứng.

Nếu có thể tái hiện lỗi trong điều kiện an toàn, kỹ thuật viên cần xác định chính xác hoàn cảnh F0085 xuất hiện.

11.3. Phân tích nguyên nhân

Sau khi kiểm tra, lỗi được phân nhóm:

Nhóm 1: Thiết bị ngoại vi.

Nhóm 2: Dây và terminal.

Nhóm 3: PLC và logic điều khiển.

Nhóm 4: Tham số.

Nhóm 5: Nguồn điều khiển.

Nhóm 6: Phần cứng I/O hoặc bo điều khiển.

Cách phân loại này giúp việc sửa chữa có định hướng thay vì thay linh kiện theo phỏng đoán.

12. Thay thế linh kiện và xử lý phần cứng

12.1. Khi cần thay linh kiện

Nếu xác định phần cứng liên quan đến tín hiệu điều khiển bị hư, có thể tiến hành sửa chữa hoặc thay thế linh kiện phù hợp.

Các hạng mục có thể được kiểm tra tùy tình trạng:

Linh kiện nguồn.
Linh kiện bảo vệ.
Mạch cách ly.
Connector.
Relay.
Linh kiện trên I/O board.
Bo mạch điều khiển.

12.2. Ưu tiên linh kiện phù hợp

Linh kiện thay thế cần đáp ứng đúng thông số điện và yêu cầu của mạch.

Việc thay linh kiện không đúng thông số có thể khiến:

Input hoạt động sai.
Tín hiệu không ổn định.
Lỗi quay lại.
Phát sinh lỗi mới.

12.3. Không thay linh kiện theo mã lỗi một cách máy móc

Mã F0085 cho biết điều kiện lỗi ngoại vi đã được kích hoạt, chứ không tự động xác nhận một linh kiện cụ thể trên bo mạch đã hỏng.

Đây là điểm rất quan trọng trong sửa chữa biến tần Siemens.

13. Kiểm tra và chạy thử sau khi sửa chữa

13.1. Kiểm tra không tải

Sau khi xử lý nguyên nhân, cần kiểm tra:

Cấp nguồn.
Trạng thái READY.
Trạng thái I/O.
Xóa lỗi.
Phát lệnh RUN.
Theo dõi tần số.
Theo dõi dòng điện.
Theo dõi trạng thái lỗi.

13.2. Chạy thử với động cơ

Nếu điều kiện cho phép, chạy động cơ ở các mức:

Tốc độ thấp.
Tốc độ trung bình.
Tốc độ cao.
Tăng tốc.
Giảm tốc.

Mục tiêu là xác định F0085 có xuất hiện lại hay không.

13.3. Kiểm tra dưới tải

Chạy thử không tải chưa đủ để đánh giá toàn bộ hệ thống.

Khi tải thực tế được đưa vào, cần theo dõi:

Dòng điện.
Tần số.
Trạng thái I/O.
Nguồn điều khiển.
Nhiệt độ.
Phản hồi từ PLC.
Tình trạng External Fault.

Chỉ khi hệ thống hoạt động ổn định mới nên bàn giao.

14. Dịch vụ sửa biến tần Siemens chuyên nghiệp – Uy tín và minh bạch

14.1. Kiểm tra đúng nguyên nhân trước khi sửa

Một đơn vị sửa chữa chuyên nghiệp không nên chỉ dựa vào mã lỗi để báo ngay một lỗi phần cứng.

Đối với F0085, quy trình hợp lý phải bắt đầu từ terminal, tín hiệu ngoại vi và cấu hình điều khiển, vì chính Siemens xác định đây là lỗi ngoại vi được kích hoạt thông qua terminal input trên các dòng MICROMASTER được đề cập.

14.2. Kỹ thuật viên cần có kinh nghiệm thực tế

Sửa biến tần Siemens yêu cầu kiến thức về:

Điện công nghiệp.
Điện tử công suất.
Điều khiển động cơ.
PLC.
HMI.
I/O.
Truyền thông công nghiệp.
Đọc sơ đồ điện.
Phân tích tham số.

Đặc biệt với lỗi F0085, việc hiểu mối liên hệ giữa biến tần và hệ thống điều khiển bên ngoài rất quan trọng.

14.3. Báo đúng tình trạng thiết bị

Khách hàng nên được thông báo rõ:

Thiết bị đang lỗi gì.
Nguyên nhân được xác định ở đâu.
Có cần thay linh kiện không.
Hạng mục sửa chữa.
Thời gian dự kiến.
Chính sách bảo hành sau sửa chữa.

Không nên báo chung chung rằng “biến tần hỏng board” khi chưa có kết quả kiểm tra.

14.4. Kiểm tra trước và sau sửa chữa

Một quy trình chuyên nghiệp cần có bước đối chiếu trước – sau.

Trước sửa chữa:

Ghi nhận F0085 → xác định điều kiện lỗi → kiểm tra I/O.

Sau sửa chữa:

Xóa lỗi → RUN → kiểm tra I/O → chạy động cơ → chạy tải → theo dõi lại.

Cách làm này giúp hạn chế tình trạng sửa xong nhưng lỗi tái diễn.

15. Kết luận – Cách khắc phục biến tần Siemens báo lỗi F0085 hiệu quả

15.1. Tóm tắt nguyên nhân

Biến tần Siemens báo lỗi F0085 chủ yếu liên quan đến tín hiệu External Fault – lỗi ngoại vi. Với các dòng MICROMASTER được Siemens tài liệu hóa, F0085 được kích hoạt thông qua terminal input và hướng xử lý đầu tiên là kiểm tra, loại bỏ tín hiệu gây lỗi bên ngoài.

Các nguyên nhân thường cần kiểm tra gồm:

Tín hiệu External Fault đang được kích hoạt.
Relay bảo vệ.
Emergency Stop.
PLC.
Cảm biến.
Dây tín hiệu.
Terminal.
Nguồn 24VDC.
Nhiễu điều khiển.
Cấu hình tham số.
Mạch I/O.
Bo điều khiển.

15.2. Quy trình xử lý nên thực hiện theo thứ tự

Có thể tóm tắt quy trình:

Bước 1: Ghi nhận mã F0085 và điều kiện xuất hiện.

Bước 2: Kiểm tra lịch sử lỗi.

Bước 3: Kiểm tra terminal và dây tín hiệu.

Bước 4: Kiểm tra trạng thái Digital Input.

Bước 5: Kiểm tra PLC và relay.

Bước 6: Kiểm tra cảm biến và mạch bảo vệ.

Bước 7: Kiểm tra nguồn 24VDC.

Bước 8: Kiểm tra tham số liên quan.

Bước 9: Nếu bên ngoài bình thường, kiểm tra I/O và bo điều khiển.

Bước 10: Sửa chữa hoặc thay thế phần cứng khi có bằng chứng xác định.

Bước 11: Xóa lỗi và kiểm tra lại.

Bước 12: Chạy thử không tải.

Bước 13: Chạy thử có tải.

Bước 14: Theo dõi khả năng tái phát F0085.

15.3. Vì sao nên kiểm tra chuyên sâu thay vì chỉ reset lỗi?

Reset chỉ làm mất trạng thái lỗi trong thời điểm hiện tại. Nếu tín hiệu External Fault vẫn tồn tại, F0085 có thể quay lại ngay.

Do đó:

Reset lỗi không đồng nghĩa với sửa lỗi.

Một quy trình sửa chữa đúng phải xác định được tại sao biến tần nhận tín hiệu External Fault và xử lý nguyên nhân gốc.

15.4. CATEC – dịch vụ sửa chữa biến tần Siemens

Đối với các trường hợp biến tần Siemens báo lỗi F0085, CATEC có thể tiếp nhận kiểm tra theo hướng phân tích từ hệ thống điều khiển đến phần cứng, thay vì chỉ dựa trên mã lỗi để phán đoán.

Quy trình dịch vụ có thể tập trung vào:

Kiểm tra tình trạng biến tần.
Phân tích mã lỗi F0085.
Kiểm tra terminal và I/O.
Kiểm tra tín hiệu ngoại vi.
Kiểm tra PLC và relay liên quan.
Kiểm tra nguồn điều khiển.
Kiểm tra tham số.
Kiểm tra bo mạch khi cần thiết.
Sửa chữa và thay thế linh kiện phù hợp.
Kiểm tra vận hành sau sửa chữa.

Điểm quan trọng trong quá trình sửa biến tần Siemens là phải phân biệt được lỗi nằm ở hệ thống bên ngoài hay nằm bên trong thiết bị. Với F0085, đây là bước đặc biệt cần thiết vì bản chất mã lỗi liên quan trực tiếp đến External Fault.

15.5. Khuyến nghị khi biến tần Siemens xuất hiện F0085

Nếu F0085 xuất hiện, không nên:

Reset liên tục.
Tự ý thay bo mạch.
Thay linh kiện khi chưa xác định nguyên nhân.
Thay đổi hàng loạt tham số.
Factory reset khi chưa sao lưu.
Bỏ qua tín hiệu từ PLC và cảm biến.

Thay vào đó, nên thực hiện:

Xác định model → ghi nhận lỗi → kiểm tra terminal → kiểm tra tín hiệu External Fault → kiểm tra PLC/relay/cảm biến → kiểm tra tham số → kiểm tra phần cứng → sửa chữa → chạy thử.

Đây là cách tiếp cận giúp hạn chế sửa sai nguyên nhân, giảm thời gian dừng máy và nâng cao khả năng khôi phục thiết bị ổn định.

Với những hệ thống sản xuất đang hoạt động liên tục, việc xử lý nhanh nhưng đúng nguyên nhân có ý nghĩa lớn hơn nhiều so với việc chỉ xóa mã lỗi. Một đơn vị kỹ thuật có quy trình rõ ràng, kiểm tra minh bạch, phân tích đúng hiện tượng và kiểm tra lại thiết bị sau sửa chữa sẽ giúp khách hàng kiểm soát tốt hơn cả chi phí sửa chữa, thời gian dừng máy và độ ổn định sau khi đưa biến tần trở lại vận hành.

Sửa biến tần Siemens Lỗi F0085 là nhu cầu phổ biến tại các nhà máy, xưởng sản xuất và dây chuyền tự động hóa khi thiết bị gặp lỗi quá dòng, quá áp, mất nguồn, quá nhiệt, chập IGBT hoặc không thể điều khiển motor. Nếu chỉ reset lỗi hoặc thay linh kiện mà chưa xác định nguyên nhân gốc, biến tần có thể tiếp tục tái lỗi và gây gián đoạn sản xuất.

CATEC Automation nhận kiểm tra và sửa chữa nhiều dòng biến tần Siemens Lỗi F0085, từ các model công suất nhỏ đến các dòng chuyên dụng cho máy móc công nghiệp. Quy trình tập trung vào việc xác định nguyên nhân, kiểm tra từng khối và chạy thử trước khi bàn giao

Các lỗi biến tần Siemens Lỗi F0085 thường gặp

Nguồn điện không ổn định hoặc bị quá áp, quá tải: Gây quá tải hoặc mất ổn định điện áp, làm hỏng bo mạch hoặc các linh kiện trong biến tần.
Sửa biến tần Siemens Lỗi F0085 Lỗi quá trình lắp đặt hoặc bảo trì không đúng quy trình: Gây chập cháy hoặc hỏng các phần của biến tần.
Điều kiện môi trường không phù hợp: Nhiệt độ cao, độ ẩm cao, bụi bẩn, gây ảnh hưởng đến hoạt động của biến tần.
Sử dụng trong thời gian dài mà không bảo trì định kỳ: Làm các linh kiện hao mòn, xuống cấp.
Sửa biến tần Siemens Lỗi F0085 Lỗi từ phía động cơ hoặc hệ thống kết nối: Như dây dẫn bị đứt, chập chờn, gây lỗi cho biến tần.
Sửa biến tần Siemens Lỗi F0085 Lỗi quá dòng (Over Current): Khi dòng điện vượt quá giới hạn cho phép, gây nhấp nháy hoặc tắt biến tần.
Sửa biến tần Siemens Lỗi F0085 Lỗi quá nhiệt (Over Temperature): Nhiệt độ trong biến tần quá cao, tự ngắt để bảo vệ.
Sửa biến tần Siemens Lỗi F0085 Lỗi quá áp hoặc quá thấp (Over Voltage / Under Voltage): Điện áp không ổn định, gây lỗi hoặc tắt máy.
Sửa biến tần Siemens Lỗi F0085 Lỗi cảm biến hoặc cảm biến vị trí (Sensor Error): Quang học hoặc điện trở của cảm biến bị hỏng.
Sửa biến tần Siemens Lỗi F0085 Lỗi bộ điều khiển (Control Board Error): Hỏng mạch điều khiển, gây hoạt động không đúng.
Sửa biến tần Siemens Lỗi F0085 Lỗi phần mềm hoặc lỗi hiển thị (Display Error): Do lỗi phần mềm hoặc phần cứng hiển thị.
Lỗi liên quan đến các linh kiện điện tử như diode, IGBT bị hỏng.

Dịch vụ sửa biến tần Delta tại CATEC Automation

CATEC Automation nhận kiểm tra và sửa biến tần Siemens Lỗi F0085 cho nhiều tình trạng từ lỗi nguồn, lỗi điều khiển đến hư hỏng khối công suất.

Các trường hợp thường tiếp nhận gồm:

Sửa biến tần Delta báo OC.
Sửa lỗi OL.
Sửa lỗi OV.
Sửa lỗi Lv.
Sửa biến tần mất nguồn.
Sửa biến tần quá nhiệt.
Sửa biến tần không nhận RUN/STOP.
Sửa biến tần không điều chỉnh được tốc độ.
Sửa IGBT biến tần Delta.
Sửa board công suất.
Sửa mạch kích IGBT.
Sửa lỗi điều khiển và truyền thông.

Khi cần kiểm tra, khách hàng nên cung cấp model biến tần Siemens Lỗi F0085, công suất, mã lỗi và hiện tượng cụ thể. Những thông tin này giúp kỹ thuật định hướng kiểm tra nhanh hơn và lựa chọn phương án xử lý phù hợp.

Sửa biến tần Siemens Lỗi F0085 cần được thực hiện dựa trên nguyên nhân thực tế thay vì chỉ xử lý mã lỗi hiển thị. Với những lỗi cơ bản như OC, OL, OV hoặc Lv, cần kiểm tra đồng thời nguồn điện, motor, tải, cáp và thông số vận hành. Đối với trường hợp chập IGBT, cháy board hoặc mất nguồn, cần kiểm tra sâu phần cứng như khối công suất, mạch kích, DC Bus, mạch nguồn và board điều khiển.

CATEC Automation nhận kiểm tra và sửa chữa nhiều dòng biến tần Siemens Lỗi F0085, hỗ trợ xác định nguyên nhân lỗi, xử lý phần cứng và chạy thử trước khi bàn giao, nhằm giúp doanh nghiệp hạn chế thời gian dừng máy và đưa thiết bị trở lại vận hành ổn định.

Chúng tôi nhận sửa chữa các loại biến tần Siemens Lỗi F0085 tận nơi cho hệ thống nhà máy, xí nghiệp toàn khu vực miền Nam:

- Sửa biến tần Siemens Lỗi F0085 cho Hệ thống cẩu trục, nâng hạ

- Sửa biến tần Siemens Lỗi F0085 cho Máy đùn nhựa, máy nén khí

- Sửa biến tần Siemens Lỗi F0085 cho Hệ thống trạm bơm cấp nước, xử lý nước thải: Ứng dụng PID tích hợp linh hoạt.

- Sửa biến tần Siemens Lỗi F0085 cho Máy CNC, máy gia công cơ khí chính xác

- Sửa biến tần Siemens Lỗi F0085 bị quá dòng

- Sửa chữa Biến tần Siemens Lỗi F0085 bị quá áp

- Biến tần Siemens Lỗi F0085 bị cháy broach mạch

- Biến tần bị quá tải, quá áp, thấp áp.

- Sửa chữa Biến tần Siemens Lỗi F0085 bị quá áp đầu vào

- Biến tần bị lỗi nguồn

- Sửa chữa CPU biến tần Siemens Lỗi F0085

- Biến tần Siemens Lỗi F0085 bị quá dòng

- Biến tần Siemens Lỗi F0085 bị lỗi giao tiếp

- Biến tần bị lỗi driver

- Biến tần bị hỏng điện trở.

11 câu hỏi thường gặp (FAQ)

Sửa biến tần Siemens Lỗi F0085 tại CATEC mất bao lâu?

Tùy tình trạng. Với lỗi nguồn nhẹ, đứt cáp, chúng tôi hỗ trợ chờ lấy ngay trong 2-4 giờ. Lỗi nặng nổ IGBT cần thời gian đặt keo khô tĩnh điện sẽ kéo dài từ 1-2 ngày.

Chi phí sửa chữa biến tần Siemens Lỗi F0085 thường là bao nhiêu?

Chi phí phụ thuộc vào công suất máy và linh kiện hư hỏng. Thông thường chi phí sửa chỉ chiếm khoảng 15% - 30% giá trị máy mới. Chúng tôi luôn báo giá chi tiết trước khi tiến hành.

Công ty có hỗ trợ xuống tận nhà máy kiểm tra không?

Có. Đội ngũ kỹ sư của CATEC luôn sẵn sàng di chuyển đến xưởng của bạn, bất kể khu vực miền Nam hay các tỉnh thành lân cận.

Nếu thiết bị đang trong thời gian bảo hành mà hỏng lại thì sao?

CATEC cam kết bảo hành 1 đổi 1 linh kiện lỗi, miễn phí hoàn toàn nhân công khắc phục trong suốt thời gian 3-6 tháng bảo hành.

Khác biệt giữa sửa Siemens Lỗi F0085 và biến tần hãng khác là gì?

Bo mạch Siemens Lỗi F0085 thường tích hợp rất sâu, phủ lớp keo bảo vệ siêu cứng. Cần hóa chất tẩy keo chuyên dụng và kinh nghiệm dò mạch đặc thù. Việc tháo lắp khối IGBT của Siemens Lỗi F0085 cũng đòi hỏi kỹ thuật cao hơn để không làm gãy chân socket.

Biến tần Siemens Lỗi F0085 báo E01 khi vừa nhấn Run là do đâu?

Chủ yếu do chạm chập vỏ động cơ, đứt cáp motor hoặc module IGBT bên trong đã chết đoản mạch. Cần dừng hệ thống ngay lập tức và gọi thợ đo kiểm.

Có cần cài đặt lại Parameter sau khi sửa không?

Không. Dữ liệu gốc trong chip Rom được chúng tôi bảo vệ an toàn tuyệt đối. Cấp nguồn là hệ thống tự chạy.

CATEC có bán linh kiện biến tần Siemens Lỗi F0085 không?

Chúng tôi có cung cấp IGBT, Diode cầu, quạt tản nhiệt, bo điều khiển chính hãng cho các nhà máy có sẵn đội ngũ bảo trì tự thay thế.

Máy dùng lâu ngày bị lỗi EEPROM E08 có sửa được không?

Hoàn toàn được. Chúng tôi sẽ backup file chuẩn, thay thế chip nhớ EEPROM mới và đổ lại cấu hình cũ.

Biến tần bị sét đánh, cháy đen bo mạch có hi vọng cứu không?

Cần gửi lên phòng Lab để đánh giá. Nếu phần mạch in đa lớp bị cháy thủng sâu, không thể phục hồi mạch thì buộc phải thay bo mới. Nếu chỉ nổ MOV chống sét lớp ngoài, tỉ lệ sửa thành công rất cao.

12. Làm sao để liên hệ đội phản ứng nhanh của CATEC?

Chỉ cần gọi trực tiếp vào Hotline trên Website, bộ phận trực kỹ thuật sẽ lập tức tiếp nhận thông tin và lên đường.

Quy trình sửa chữa phổ biến tần số

Tiếp nhận: Kỹ sư trong chiếc áo màu cam trực tiếp nghe mô tả lỗi từ bộ phận vận hành hành động hoặc bảo trì của nhà máy.
Kiểm tra: Đánh giá ngoại thiết bị, chụp lại ảnh lưu lại trạng thái gốc trước khi tháo rời.
Kiểm tra nguồn: Sử dụng VOM đo cách áp dụng đầu vào/đầu ra để loại trừ số liệu mạch chết của người dùng.
Đo IGBT: Sử dụng đồng hồ kiểm tra cực tính CE, Gate của module công suất. Nếu mạch bị hỏng, thử nghiệm điện tuyệt đối không được cung cấp.
Kiểm tra Mainboard: Mạch dưới kính hiển thị vi điện tử tìm thấy sự kiện cháy nổ, đường oxy hóa.
Đọc mã lỗi: Nguồn phụ cấp (sau khi cô lập công suất) để xuất ra Lịch sử lỗi trong quá trình xử lý bộ nhớ.
Báo giá: Lập bảng chi tiết tình trạng hư hỏng, phương pháp giải quyết, thời gian và chi phí gửi khách hàng phê duyệt.
Thay linh kiện: Tiến hành hành hành hành hành hành hành hàn, Hút chân không và thay thế IC, linh kiện công thực sử dụng phụ tùng chính hãng chuẩn công nghiệp.
Thử nghiệm Burn-in: Phủ keo bảo vệ mạch (Lớp phủ phù hợp), đưa vào tủ sấy tĩnh điện để đảm bảo mối hàn đạt tiêu chuẩn, chống bạch bạch cầu.
Tải xuống thử nghiệm: Thiết lập hệ thống mô phỏng, thử nghiệm cơ chế ở tốc độ tăng tốc/giảm xung đột, đo dòng điện bằng Ampe Kìm.
Kiểm tra truyền thông PLC: Kết nối với màn hình HMI và PLC để đảm bảo ngõ Analog, Digital, RS485 hoạt động mượt mà.
Tiến thu: Bàn giao tại vườn, đội ngũ kỹ sư áo màu cam trực tiếp hỗ trợ lắp đặt, hiệu chỉnh thông số thực tế theo băng tuyết của khách hàng.
Bảo hành: Dán tem bảo hành điện tử chống hàng giả, thiết lập sổ theo dõi bảo trì 3-6 tháng, cam kết 1 thay đổi 1 sự kiện thay thế.

Vì sao nên chọn CATEC Automation là Trung tâm sửa tần số tín hiệu tại TP HCM

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 đường dây thông số nóng: 0913 121 308
CATEC chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – hãng luôn sẵn sàng phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3-6 tháng

Các khu vực chúng tôi cung cấp dịch vụ sửa chữa tần số phổ biến toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
