Trong các dây chuyền sản xuất hiện đại, màn hình cảm ứng Allen Bradley (AB) đóng vai trò là giao diện điều khiển trung tâm giữa con người và hệ thống máy móc. Khi màn hình HMI Allen Bradley gặp tình trạng mất nguồn, toàn bộ quá trình vận hành có thể bị gián đoạn, gây ảnh hưởng trực tiếp đến năng suất, tiến độ sản xuất và chi phí của doanh nghiệp.

Lỗi màn hình cảm ứng AB mất nguồn là một trong những sự cố phổ biến nhất mà nhiều nhà máy, xưởng sản xuất và doanh nghiệp tự động hóa gặp phải. Nguyên nhân có thể xuất phát từ bộ nguồn, bo mạch, linh kiện điện tử, cổng giao tiếp hoặc các tác động từ môi trường làm việc. Nếu không kiểm tra đúng quy trình, người sử dụng rất dễ thay thế nhầm linh kiện hoặc gửi bảo hành (Claim) không đúng điều kiện, làm mất nhiều thời gian và chi phí.

Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên nhân gây mất nguồn, checklist kiểm tra nhanh trước khi sửa chữa, hướng dẫn Claim đúng quy trình cũng như lựa chọn địa chỉ sửa chữa uy tín với mức giá hợp lý. Đồng thời, bài viết cũng chia sẻ nhiều kinh nghiệm thực tế giúp doanh nghiệp giảm tối đa thời gian dừng máy và tăng tuổi thọ thiết bị. Sửa chữa màn hình HMI Allen Bradley luôn là giải pháp tối ưu trong nhiều trường hợp thay vì đầu tư thiết bị mới với chi phí cao.

1. Tổng quan về màn hình cảm ứng Allen Bradley

Allen Bradley là thương hiệu nổi tiếng của Rockwell Automation, được sử dụng rộng rãi trong các ngành:

• Nhà máy thực phẩm
• Nhà máy nước giải khát
• Xi măng
• Bao bì
• Nhựa
• Dệt may
• Thép
• Gỗ
• Dược phẩm
• Điện tử
• Tự động hóa

Các thiết bị này hoạt động liên tục trong môi trường công nghiệp nên sau nhiều năm sử dụng hoàn toàn có thể xuất hiện lỗi mất nguồn, treo màn hình hoặc hỏng cảm ứng. Trong nhiều trường hợp, Sửa chữa màn hình HMI Allen Bradley sẽ giúp khôi phục thiết bị với chi phí chỉ bằng một phần nhỏ so với mua mới.

2. Dấu hiệu màn hình AB bị mất nguồn

Lỗi mất nguồn thường có các biểu hiện như:

• Sửa chữa màn hình HMI Allen Bradley Không sáng màn hình
• Sửa chữa màn hình HMI Allen Bradley Không lên logo Allen Bradley
• Sửa chữa màn hình HMI Allen Bradley Không có đèn báo nguồn
• Sửa chữa màn hình HMI Allen Bradley Nhấn nút nguồn không phản hồi
• Sửa chữa màn hình HMI Allen Bradley Có nguồn cấp nhưng màn hình vẫn tắt
• Sửa chữa màn hình HMI Allen Bradley Đèn PLC vẫn hoạt động nhưng HMI không khởi động
• Sửa chữa màn hình HMI Allen Bradley lúc lên lúc không
• Sửa chữa màn hình HMI Allen Bradley Khởi động vài giây rồi tắt
• Sửa chữa màn hình HMI Allen Bradley Có tiếng relay đóng ngắt liên tục
•  Sửa chữa màn hình HMI Allen Bradley Chập chờn khi rung động
• Sửa chữa màn hình HMI Allen BradleySau mất điện không khởi động lại

Đây là những dấu hiệu cho thấy cần tiến hành kiểm tra ngay trước khi sự cố lan sang các linh kiện khác.

3. Nguyên nhân màn hình cảm ứng AB mất nguồn

Có rất nhiều nguyên nhân dẫn đến tình trạng này.

Nguồn cấp không ổn định

Điện áp thấp.

Điện áp tăng đột ngột.

Nguồn AC hoặc DC sai chuẩn.

Nguồn bị nhiễu.

Nguồn bị mất pha.

Bộ nguồn bên trong hỏng

Sau nhiều năm hoạt động:

• Tụ lọc khô
• IC nguồn hỏng
• Mosfet chết
• Diode chỉnh lưu lỗi
• Biến áp xung cháy

Đây là nguyên nhân phổ biến nhất trong các ca Sửa chữa màn hình HMI Allen Bradley.

Chập bo nguồn

Do:

• Ẩm
• Bụi dẫn điện
• Côn trùng
• Chuột
• Hơi hóa chất

khiến bo nguồn bị chập.

Mainboard lỗi

Main CPU không hoạt động.

Nguồn logic không sinh ra.

IC quản lý nguồn lỗi.

EEPROM lỗi.

Flash lỗi.

CPU lỗi.

Màn hình LCD bị chập

Một số trường hợp panel LCD chập khiến nguồn bảo vệ.

Khi tháo LCD ra nguồn sẽ hoạt động trở lại.

Cáp nguồn lỏng

Đầu nối:

• Oxi hóa
• Cháy chân
• Lỏng socket

đều làm thiết bị không khởi động.

4. Checklist kiểm tra nhanh trước khi sửa

Việc kiểm tra đúng trình tự sẽ giúp tiết kiệm rất nhiều thời gian.

Bước 1. Kiểm tra điện áp đầu vào

Đo bằng đồng hồ.

Đúng điện áp theo catalogue.

Không cấp sai AC/DC.

Bước 2. Kiểm tra cầu chì

Nhiều model có cầu chì bảo vệ.

Nếu đứt cần tìm nguyên nhân trước khi thay.

Bước 3. Kiểm tra đầu nối

Quan sát:

• Cháy
• Đen
• Oxi hóa
• Gãy chân

Bước 4. Kiểm tra nguồn Switching

Đo:

• 24V
• 12V
• 5V
• 3.3V

Nếu thiếu một mức điện áp cần kiểm tra bo nguồn.

Bước 5. Quan sát tụ điện

Các dấu hiệu:

• Phồng
• Chảy keo
• Rỉ dịch

là nguyên nhân rất phổ biến.

Bước 6. Quan sát linh kiện cháy

Kiểm tra:

• IC
• Mosfet
• Điện trở công suất
• Diode
• Cuộn cảm

Bước 7. Kiểm tra mainboard

Nếu nguồn tốt nhưng CPU không chạy thì cần kiểm tra:

• Clock
• Reset
• Flash
• RAM
• EEPROM

Đây là công việc cần thiết bị chuyên dụng.

5. Có nên tự sửa màn hình AB bị mất nguồn?

Nhiều người nghĩ chỉ cần thay tụ điện là xong.

Thực tế không đơn giản.

Nguồn Switching của Allen Bradley có cấu trúc khá phức tạp.

Nếu thay sai linh kiện rất dễ:

• Cháy CPU
• Hỏng LCD
• Mất chương trình
• Cháy bo mạch
• Mất dữ liệu

Do đó, Sửa chữa màn hình HMI Allen Bradley nên được thực hiện bởi đơn vị có đầy đủ thiết bị đo kiểm và kinh nghiệm sửa chữa chuyên sâu.

6. Hướng dẫn Claim bảo hành đúng cách

Không phải mọi trường hợp đều đủ điều kiện Claim.

Trước tiên cần xác định:

• Còn thời gian bảo hành không
• Tem còn nguyên
• Không vào nước
• Không cháy nổ
• Không tác động vật lý
• Không sửa chữa trước đó

Các bước Claim:

Bước 1

Chụp ảnh:

• Model
• Serial
• Tem

Bước 2

Quay video lỗi.

Bước 3

Chuẩn bị hóa đơn mua hàng.

Bước 4

Mô tả chi tiết lỗi.

Bước 5

Liên hệ đại lý hoặc nhà phân phối.

Nếu thiết bị đã hết bảo hành thì Sửa chữa màn hình HMI Allen Bradley là lựa chọn tiết kiệm chi phí hơn rất nhiều so với thay mới.

7. Khi nào nên sửa thay vì mua mới?

Nên sửa khi:

• Hỏng nguồn
• Hỏng LCD
• Liệt cảm ứng
• Mất hiển thị
• Hỏng cổng truyền thông
• Lỗi bo nguồn
• Hỏng mạch cao áp
• Hỏng IC

Nên thay mới khi:

• Mainboard cháy hoàn toàn
• Linh kiện ngừng sản xuất
• Thiết bị quá cũ
• Chi phí sửa vượt giá trị thiết bị

Tuy nhiên, phần lớn các trường hợp mất nguồn vẫn có khả năng phục hồi nếu được kiểm tra đúng quy trình. Dịch vụ Sửa chữa màn hình HMI Allen Bradley giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư và rút ngắn thời gian khôi phục sản xuất.

8. Quy trình sửa lỗi màn hình cảm ứng AB mất nguồn chuyên nghiệp

Đối với các thiết bị Allen Bradley, việc sửa chữa cần tuân thủ quy trình kỹ thuật nhằm đảm bảo khắc phục đúng nguyên nhân và tránh phát sinh lỗi mới. Một đơn vị chuyên Sửa chữa màn hình HMI Allen Bradley thường thực hiện theo các bước sau:

Tiếp nhận thiết bị

• Ghi nhận model.
• Kiểm tra số Serial.
• Xác nhận tình trạng ngoại quan.
• Ghi nhận lỗi khách hàng mô tả.
• Kiểm tra tem bảo hành.

Kiểm tra nguồn cấp

Kỹ thuật viên sử dụng thiết bị đo chuyên dụng để xác định:

• Điện áp đầu vào.
• Dòng tiêu thụ.
• Tình trạng ngắn mạch.
• Điện trở cách điện.
• Điện áp từng khối nguồn.

Phân tích bo mạch

Sau khi tháo thiết bị, tiến hành:

• Kiểm tra bo nguồn.
• Kiểm tra CPU.
• Kiểm tra RAM.
• Kiểm tra Flash.
• Kiểm tra EEPROM.
• Kiểm tra mạch LCD.
• Kiểm tra mạch cảm ứng.

Thay thế linh kiện

Chỉ thay đúng linh kiện bị hỏng:

• IC nguồn.
• Mosfet.
• IC PWM.
• Tụ điện ESR thấp.
• Diode chỉnh lưu.
• Cuộn cảm.
• Cầu chì.
• IC bảo vệ.

Kiểm tra sau sửa

Sau khi sửa xong sẽ tiến hành:

• Chạy thử nhiều giờ.
• Kiểm tra nhiệt độ.
• Kiểm tra điện áp.
• Kiểm tra cảm ứng.
• Kiểm tra hiển thị.
• Kiểm tra truyền thông.

Việc kiểm tra đầy đủ giúp Sửa chữa màn hình HMI Allen Bradley đạt độ ổn định cao trước khi bàn giao cho khách hàng.

9. Các model Allen Bradley thường gặp lỗi mất nguồn

Trên thực tế, một số model có tần suất sửa chữa nhiều hơn do thời gian sử dụng lâu hoặc làm việc trong môi trường khắc nghiệt.

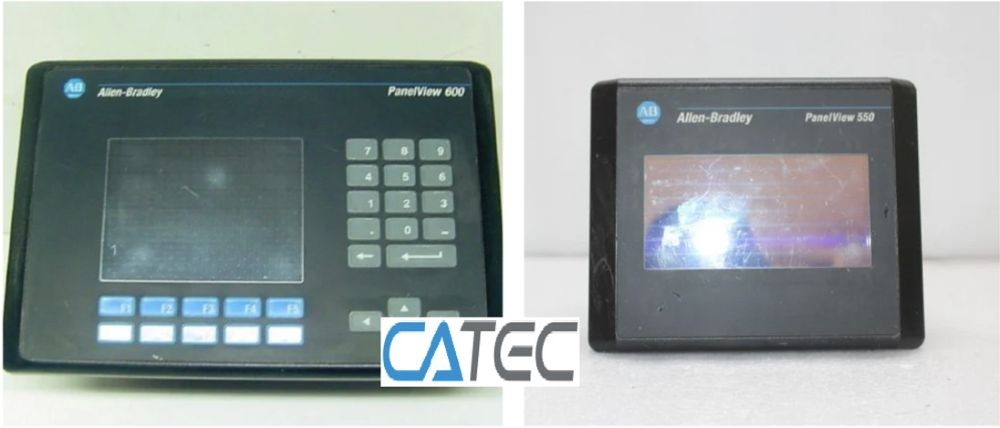

Sửa chữa màn hình HMI Allen Bradley PanelView Plus 600

Các lỗi thường gặp:

• Không lên nguồn.
• Đèn nguồn không sáng.
• Màn hình tối.
• Treo logo.

Sửa chữa màn hình HMI Allen Bradley PanelView Plus 700

Triệu chứng:

• Khởi động rồi tắt.
• Không nhận nguồn.
• Chập nguồn.

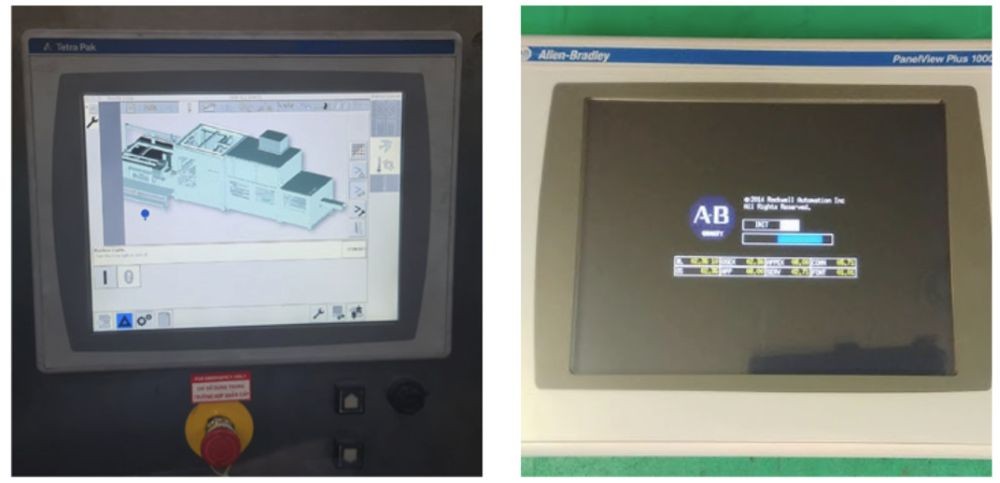

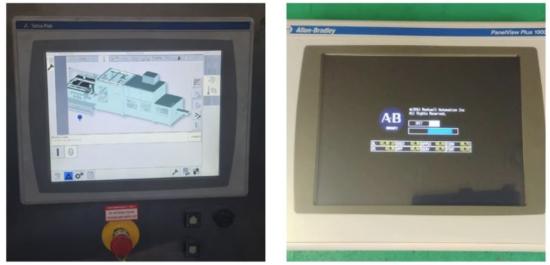

Sửa chữa màn hình HMI Allen Bradley PanelView Plus 1000

Các lỗi phổ biến:

• Không hiển thị.
• Mất nguồn hoàn toàn.
• Khởi động chậm.
• Treo hệ điều hành.

Sửa chữa màn hình HMI Allen Bradley PanelView Plus 6

Thường gặp:

• Hỏng bo nguồn.
• Hỏng tụ lọc.
• Hỏng IC nguồn.
• Chết CPU do nguồn quá áp.

Sửa chữa màn hình HMI Allen Bradley PanelView Plus 7

Lỗi thường gặp:

• Không nhận nguồn.
• Tự reset liên tục.
• Treo màn hình.
• Không vào chương trình.

Những model trên đều có thể được Sửa chữa màn hình HMI Allen Bradley nếu còn đủ điều kiện phục hồi linh kiện.

10. Các nguyên nhân khiến màn hình AB nhanh hỏng nguồn

Ngoài tuổi thọ linh kiện, còn nhiều yếu tố ảnh hưởng đến độ bền của thiết bị.

Điện áp không ổn định

Nguồn điện dao động liên tục sẽ làm:

• Giảm tuổi thọ tụ điện.
• Hỏng IC nguồn.
• Cháy Mosfet.

Nhiệt độ cao

Lắp đặt gần:

• Biến tần.
• Servo.
• Tủ điện kín.
• Lò nhiệt.

làm nhiệt độ tăng cao và đẩy nhanh quá trình lão hóa linh kiện.

Độ ẩm

Hơi nước gây:

• Oxi hóa.
• Chập mạch.
• Ăn mòn chân IC.

Bụi công nghiệp

Bụi kim loại dẫn điện có thể:

• Gây chập.
• Tăng nhiệt.
• Làm quạt tản nhiệt hoạt động kém.

Sét lan truyền

Sét đánh gần nhà máy có thể gây:

• Quá áp.
• Hỏng bộ nguồn.
• Cháy CPU.
• Mất dữ liệu.

Để hạn chế rủi ro, nên kiểm tra định kỳ và Sửa chữa màn hình HMI Allen Bradley ngay khi phát hiện các dấu hiệu bất thường.

11. Những sai lầm thường gặp khi tự kiểm tra

Nhiều người cố gắng tự sửa để tiết kiệm chi phí nhưng vô tình làm hỏng thiết bị nặng hơn.

Các sai lầm phổ biến gồm:

• Cấp sai điện áp.
• Đấu ngược cực nguồn.
• Thay cầu chì lớn hơn quy định.
• Dùng linh kiện không đúng thông số.
• Hàn bằng nhiệt độ quá cao.
• Không chống tĩnh điện khi thao tác.
• Tháo cáp LCD không đúng kỹ thuật.
• Đo chập bằng đồng hồ không phù hợp.

Những lỗi này có thể khiến chi phí sửa chữa tăng đáng kể.
