Trong các hệ thống tự động hóa công nghiệp, HMI là thiết bị đóng vai trò giao tiếp trực tiếp giữa người vận hành và máy móc. Thông qua màn hình HMI, kỹ thuật viên có thể theo dõi trạng thái thiết bị, điều khiển động cơ, biến tần, PLC, đọc thông số sản xuất và xử lý cảnh báo trong quá trình vận hành. Vì phải hoạt động liên tục trong môi trường công nghiệp, HMI Eview có thể phát sinh nhiều lỗi liên quan đến nguồn điện, màn hình cảm ứng, LCD, bo mạch, truyền thông hoặc phần mềm.

Khi HMI Eview gặp sự cố, việc tiếp tục vận hành hoặc tự ý tháo máy kiểm tra không đúng kỹ thuật có thể làm lỗi trở nên nghiêm trọng hơn, thậm chí gây mất chương trình hoặc ảnh hưởng đến dây chuyền sản xuất. Đặc biệt với những nhà máy cần hoạt động liên tục, thời gian dừng máy càng lâu thì chi phí phát sinh càng lớn. Vì vậy, phương án kiểm tra và xử lý nhanh trong ngày là nhu cầu được nhiều doanh nghiệp quan tâm.

Dịch vụ Sửa chữa màn hình HMI Eview tập trung kiểm tra đúng nguyên nhân gây lỗi, xác định tình trạng phần cứng và phần mềm, sau đó đưa ra phương án sửa chữa phù hợp thay vì thay mới toàn bộ thiết bị. Tùy tình trạng thực tế, HMI có thể được xử lý lỗi nguồn, thay cảm ứng, thay LCD, sửa bo nguồn, bo CPU, khắc phục lỗi truyền thông, phục hồi chương trình hoặc xử lý các lỗi liên quan đến bộ nhớ.

Bài viết dưới đây tổng hợp những lỗi HMI Eview thường gặp, nguyên nhân, dấu hiệu nhận biết, hướng kiểm tra và những lưu ý quan trọng khi cần xử lý gấp trong ngày.

1. HMI Eview là gì và vì sao dễ phát sinh lỗi?

HMI Eview được sử dụng trong nhiều hệ thống điều khiển tự động hóa để hiển thị và tương tác với dữ liệu từ PLC, biến tần, servo, cảm biến hoặc các thiết bị điều khiển khác. Tùy từng model, HMI có thể sử dụng màn hình cảm ứng điện trở, LCD công nghiệp, các cổng truyền thông như RS232, RS485, Ethernet hoặc những giao tiếp chuyên dụng khác.

Trong quá trình vận hành, HMI thường phải làm việc nhiều giờ liên tục. Nhiệt độ trong tủ điện, độ ẩm, bụi, rung động, điện áp không ổn định và thao tác cảm ứng liên tục đều có thể ảnh hưởng đến tuổi thọ linh kiện.

Một số lỗi xuất hiện từ từ như cảm ứng bị lệch, màn hình tối dần, hiển thị không đều hoặc mất kết nối chập chờn. Một số lỗi lại xảy ra đột ngột như HMI mất nguồn, màn hình trắng, treo logo, tự khởi động lại hoặc không nhận PLC.

Việc xác định đúng nhóm lỗi ngay từ đầu giúp kỹ thuật viên rút ngắn thời gian chẩn đoán và lựa chọn phương án sửa chữa hiệu quả hơn.

2. Những lỗi HMI Eview thường gặp nhất

HMI Eview có thể gặp rất nhiều dạng sự cố khác nhau. Tuy nhiên, trong thực tế sửa chữa, một số nhóm lỗi xuất hiện với tần suất tương đối cao.

Các lỗi thường gặp gồm:

• Sửa chữa màn hình HMI Eview mất nguồn, không lên màn hình.
• Sửa chữa màn hình HMI Eview nóng bất thường.
• Sửa chữa màn hình HMI Eview Thiết bị báo lỗi bộ nhớ.
• Sửa chữa màn hình HMI Eview không nhận thẻ nhớ hoặc thiết bị lưu trữ.
• Sửa chữa màn hình HMI Eview Không thể download/upload chương trình.

Mỗi lỗi có thể xuất phát từ một hoặc nhiều nguyên nhân khác nhau. Vì vậy, không nên chỉ dựa vào hiện tượng bên ngoài để kết luận ngay linh kiện cần thay.

3. Lỗi HMI Eview mất nguồn, không lên màn hình

Mất nguồn là một trong những lỗi cần được kiểm tra đầu tiên. Khi HMI không lên nguồn, người vận hành thường nghĩ rằng thiết bị đã hỏng hoàn toàn. Tuy nhiên, thực tế có nhiều trường hợp lỗi chỉ nằm ở đường cấp nguồn hoặc bo nguồn.

Nguyên nhân có thể bao gồm:

• Nguồn DC cấp vào không đúng điện áp.
• Dây nguồn bị đứt hoặc tiếp xúc kém.
• Cầu chì bảo vệ bị hỏng.
• Mạch bảo vệ đầu vào bị lỗi.
• Tụ lọc nguồn bị suy giảm.
• IC nguồn bị hỏng.
• MOSFET công suất bị chập.
• Mạch DC-DC gặp sự cố.
• Bo nguồn bị cháy do điện áp tăng cao.
• HMI bị ảnh hưởng bởi môi trường nhiệt độ cao.

Khi gặp trường hợp này, kỹ thuật viên cần kiểm tra điện áp tại đầu vào trước khi tháo máy. Nếu nguồn cấp bên ngoài hoàn toàn bình thường nhưng HMI vẫn không hoạt động, cần tiếp tục kiểm tra các đường nguồn trên bo mạch.

Dịch vụ Sửa chữa màn hình HMI Eview có thể xử lý các trường hợp lỗi nguồn bằng cách kiểm tra từng tầng nguồn thay vì thay toàn bộ bo mạch khi chưa cần thiết.

Đối với thiết bị đang nằm trong dây chuyền, việc xác định chính xác nguyên nhân mất nguồn giúp tiết kiệm thời gian và giảm chi phí sửa chữa.

4. HMI Eview lên nguồn nhưng màn hình không hiển thị

Một tình trạng khác khá phổ biến là đèn báo nguồn vẫn hoạt động nhưng màn hình không hiển thị hình ảnh. Lúc này cần phân biệt giữa lỗi LCD, lỗi đèn nền và lỗi tín hiệu hình ảnh.

Nếu LCD vẫn có hình ảnh rất mờ khi dùng ánh sáng bên ngoài chiếu vào, khả năng cao hệ thống đèn nền đang gặp vấn đề. Ngược lại, nếu hoàn toàn không có hình ảnh thì có thể liên quan đến nguồn LCD, cáp tín hiệu, bo điều khiển hoặc chính panel LCD.

Các nguyên nhân thường gặp:

• Đèn nền LCD bị hỏng.
• Mạch LED backlight lỗi.
• IC điều khiển đèn nền hỏng.
• Cáp LCD lỏng.
• Cáp tín hiệu bị oxy hóa.
• Nguồn cấp cho LCD không ổn định.
• LCD xuống cấp sau thời gian dài sử dụng.
• Bo xử lý hình ảnh gặp sự cố.

Không nên kết luận ngay rằng phải thay màn hình. Kỹ thuật viên cần đo kiểm các đường nguồn và tín hiệu trước.

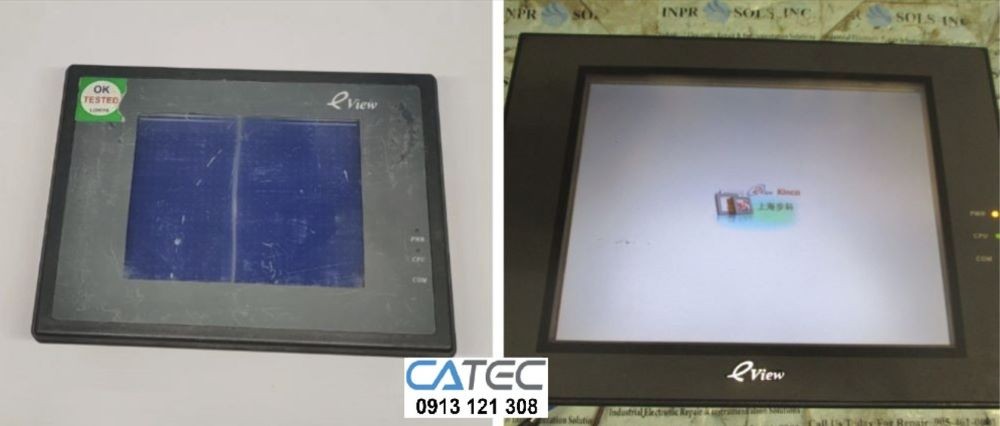

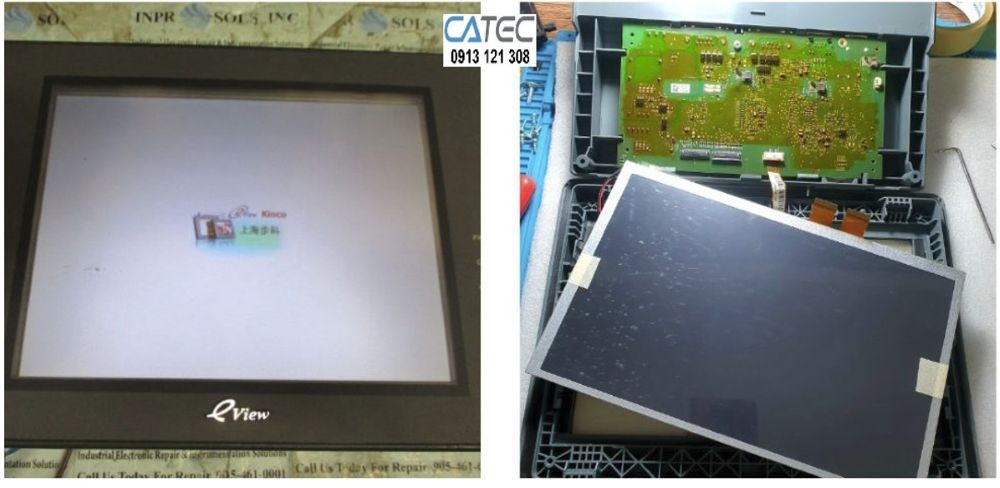

5. Màn hình HMI Eview bị trắng toàn bộ

Màn hình trắng là lỗi khiến người vận hành khó quan sát dữ liệu và không thể điều khiển hệ thống thông qua giao diện.

Một số nguyên nhân có thể liên quan đến:

• Cáp LCD bị lỏng.
• Tín hiệu hình ảnh không được truyền đến panel.
• LCD bị hư.
• Mạch điều khiển LCD gặp sự cố.
• Nguồn LCD sai mức.
• Bo CPU xử lý hình ảnh lỗi.
• Hệ thống bị treo trong quá trình khởi động.

Trong trường hợp màn hình trắng nhưng cảm ứng vẫn có phản hồi, khả năng lỗi phần hiển thị cần được ưu tiên kiểm tra. Nếu cả hình ảnh và cảm ứng đều không hoạt động, cần kiểm tra sâu hơn về nguồn và bo điều khiển.

6. Màn hình HMI Eview bị sọc, nhòe hoặc mất nét

Sau thời gian dài hoạt động, LCD có thể xuất hiện các đường sọc ngang, sọc dọc, hình ảnh nhấp nháy hoặc hiển thị không đồng đều.

Một số nguyên nhân thường gặp là:

• LCD bị lão hóa.
• Cáp tín hiệu LCD tiếp xúc kém.
• Connector bị oxy hóa.
• Mạch điều khiển LCD bị lỗi.
• Nhiệt độ trong tủ điện quá cao.
• HMI chịu rung động mạnh.
• Panel bị tác động cơ học.

Nếu sọc xuất hiện cố định và không thay đổi khi tác động vào cáp, khả năng panel LCD bị lỗi sẽ cao hơn. Trong trường hợp sọc thay đổi khi di chuyển connector, cần kiểm tra lại phần tiếp xúc.

Việc thay LCD phù hợp có thể khôi phục khả năng hiển thị mà không cần thay toàn bộ HMI.

7. Lỗi cảm ứng HMI Eview không nhận thao tác

Cảm ứng là bộ phận được người vận hành sử dụng thường xuyên nhất. Sau nhiều năm hoạt động, lớp cảm ứng có thể bị hao mòn hoặc mất khả năng nhận thao tác.

Biểu hiện thường gặp:

• Chạm không nhận.
• Chỉ nhận một số vùng.
• Phải nhấn mạnh mới nhận.
• Cảm ứng bị lệch.
• Chạm một điểm nhưng nhận thành điểm khác.
• Một số khu vực hoàn toàn mất cảm ứng.
• Cảm ứng lúc được lúc không.

Nguyên nhân có thể là tấm cảm ứng bị hư, cáp cảm ứng lỗi, connector bị oxy hóa hoặc bộ điều khiển cảm ứng gặp sự cố.

Trong nhiều trường hợp, thay đúng tấm cảm ứng tương thích là giải pháp hiệu quả hơn so với thay nguyên bộ HMI.

8. Cảm ứng HMI Eview bị lệch

Cảm ứng bị lệch khiến thao tác trên màn hình trở nên khó khăn. Người vận hành có thể chạm vào nút này nhưng HMI lại nhận thành nút khác.

Nguyên nhân có thể do:

• Tấm cảm ứng đã xuống cấp.
• Cảm ứng bị biến dạng.
• Thiết bị bị tác động cơ học.
• Thông số calibration bị thay đổi.
• Hệ điều hành hoặc project bị lỗi.
• Bộ điều khiển cảm ứng hoạt động không chính xác.

Nếu lỗi xuất hiện sau khi thay tấm cảm ứng, cần thực hiện calibration đúng quy trình. Không nên tự ý thao tác quá nhiều lần khi chưa hiểu cấu trúc phần mềm của thiết bị vì có thể làm thay đổi các thiết lập khác.

9. HMI Eview bị loạn cảm ứng, tự nhấn

Đây là lỗi cần được xử lý sớm vì có thể ảnh hưởng trực tiếp đến hoạt động của máy.

Khi cảm ứng tự nhận lệnh, HMI có thể tự chuyển màn hình, thay đổi thông số hoặc kích hoạt một chức năng mà người vận hành không mong muốn.

Nguyên nhân có thể đến từ:

• Tấm cảm ứng bị xuống cấp.
• Cảm ứng bị ẩm.
• Bề mặt cảm ứng bị nứt.
• Nhiễu điện trong tủ.
• Cáp cảm ứng lỗi.
• Mạch điều khiển cảm ứng bất thường.
• Nguồn cấp không ổn định.

Nếu HMI đang điều khiển thiết bị có chuyển động cơ khí, cần đưa hệ thống về trạng thái an toàn trước khi tiếp tục kiểm tra.

10. HMI Eview bị treo khi khởi động

HMI có thể dừng tại logo hoặc một màn hình nhất định trong quá trình khởi động. Khi đó, người vận hành không thể truy cập giao diện điều khiển.

Nguyên nhân có thể liên quan đến:

• File hệ thống bị lỗi.
• Project bị lỗi.
• Bộ nhớ bị hỏng.
• Thẻ nhớ gặp sự cố.
• Firmware không tương thích.
• Nguồn điện bị sụt trong quá trình khởi động.
• CPU hoặc bộ nhớ trên bo mạch gặp lỗi.

Nếu thiết bị trước đó hoạt động bình thường nhưng đột nhiên treo, cần kiểm tra lại nguồn và bộ nhớ trước khi can thiệp phần mềm.

CATEC là một trong những Công Ty có đội ngũ chuyên môn kỹ thuật với tay nghề cao, được huấn luyện chuyên nghiệp và có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa. Chúng tôi đã khắc phục cho hàng nghàn khách hàng gặp một số tình trạng màn hình công nghiệp HMI bị lỗi như vỡ, không lên nguồn, bo khiển, bo động lực, cháy nổ,...ở TP HCM và một số tỉnh lân cận như Đồng Nai, Bình Dương, Bình Phước, Long An, Tây Ninh,..Bên cạnh đó chúng tôi luôn hổ trợ quý khách hàng 24/7 thông qua hotline: 0913 121 308 để được tư vấn một cách tốt nhất.

Công ty CATEC sửa chữa HMI EVIEW có thể xử lý nhiều loại lỗi khác nhau. Dưới đây là một số lỗi phổ biến mà CATEC từng sửa chữa qua

• Màn hình HMI EVIEW Lỗi phần cứng: Đó là các vấn đề liên quan đến phần cứng của màn hình HMI như màn hình hiển thị hình ảnh (LCD) bị hỏng, tấm cảm ứng màn hình không hoạt động (hoặc mất một số điểm, điểm chạm bị lệch vị trí), lỗi trong bo mạch chủ như: nút bấm không hoạt động, cổng kết nối hỏng, mất nguồn điện cung cấp cho các linh kiện trong bo mạch, hoặc các vấn đề khác liên quan đến linh kiện phần cứng.
• Màn hình HMI EVIEW Lỗi phần mềm: Các lỗi phần mềm gồm các vấn đề liên quan đến hệ điều hành HMI, lỗi ứng dụng, lỗi giao thức truyền thông, hoặc các lỗi liên quan đến việc tương tác với các thiết bị khác trong hệ thống. Công ty sửa chữa có thể khắc phục các lỗi này bằng cách nâng cấp phần mềm, sửa lỗi trong mã nguồn, hoặc thiết lập lại cấu hình.
• Màn hình HMI EVIEW Lỗi kết nối: Khi màn hình HMI không thể kết nối hoặc giao tiếp với các thiết bị khác trong hệ thống, có thể do lỗi cấu hình kết nối, cổng kết nối bị hỏng, cấu hình mạng không chính xác hoặc lỗi phần mềm liên quan đến giao thức truyền thông. Công ty sửa chữa có thể kiểm tra và sửa chữa các lỗi kết nối này để khôi phục lại hoạt động bình thường của hệ thống.
• Màn hình HMI EVIEW Lỗi hiển thị: Đây là các vấn đề liên quan đến hiển thị hình ảnh trên màn hình hiển thị ( LCD) như màn hình bị mờ không thể đọc được, hiển thị sai thông tin, không hiển thị được hình ảnh hoặc đồ họa hoặc màn hình có nhiều sọc. Công ty sửa chữa có thể kiểm tra và thay thế các linh kiện màn hình hoặc sửa lỗi phần mềm liên quan để khắc phục lỗi hiển thị.
• Màn hình HMI EVIEW Lỗi cấu hình và lỗi thiết lập: Đôi khi, các lỗi có thể xuất hiện do cấu hình không chính xác hoặc thiết lập sai trên màn hình HMI. Công ty sửa chữa có thể kiểm tra và điều chỉnh lại cấu hình và thiết lập để đảm bảo hoạt động đúng đắn.

- Màn hình cảm ứng EVIEW Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI EVIEW sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của EVIEW dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
- Màn hình cảm ứng EVIEW Hư phần hiển thị LCD. Màn hình LCD của EVIEW là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD hoặc không sáng đèn trên màn hình khi khởi động.
- Màn hình cảm ứng EVIEW Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
- Sửa màn hình HMI EVIEW Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
- Màn hình cảm ứng EVIEW Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
- Màn hình cảm ứng EVIEW Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của HMI EVIEW được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình.

Nhận sửa màn hình HMI EVIEW với các lỗi hư hỏng như:

- Sửa HMI EVIEW hư bo, hư mạch, cháy bo mạch

- Sửa HMI EVIEW Lỗi đèn cao áp

- Sửa màn hình HMI EVIEW bị hư cảm ứng, màn hình cảm ứng bị đơ, bị liệt, cảm ứng chạm không ăn, cảm ứng bị lệch điểm

- Sửa màn hình HMI EVIEW Hư gương màn hình cảm ứng, bể màn hình cảm ứng, bể mặt kính cảm ứng, bể màn hình nhưng vẫn cảm ứng được, cần thay màn hình HMI do bể vỡ

- Sửa màn hình HMI EVIEW Lỗi LCD: Lỗi không hiển thị, bị tối đen màn hình, LCD lỗi trắng màn hình, hoặc bị hiển thị mờ, nhòe, hiển thị sọc, hiển thị loang màu, chấm đen,…

- Sửa màn hình EVIEW bị hư nguồn, nguồn chập chờn, bấm không ănVà những trường hợp hư hỏng khác chúng tôi đều có thể khắc phục và sửa được.

Màn hình cảm ứng công nghiệp HMI EVIEW là những màn hình cảm ứng có độ bền cao, hoạt động bền bỉ và mạnh mẽ, được sử dụng rất rộng rãi trên thị trường. Mặc dù HMI có độ bền cao, nhưng quá trình sử dụng lâu dài sẽ khó tránh khỏi các tình trạng bị lỗi, bị hư hỏng và cần phải sửa màn hình HMI EVIEW nếu người dùng không thể tự khắc phục lỗi được. Để tiết kiệm thời gian và chi phí sửa chữa, người dùng nên chọn những nơi có sẵn linh kiện và đặc biệt là có nhiều kinh nghiệm trong ngành để sửa màn hình HMI EVIEW nhanh chóng.

Với nhiều năm kinh nghiệm trong ngành sửa chữa thiết bị điện công nghiệp, mà đặc biệt là sửa màn hình cảm ứng công nghiệp, CATEC luôn có sẵn trang thiết bị hiện đại và đầy đủ linh kiện của nhiều hãng, nhiều model sản phẩm, đảm bảo cung cấp những dịch vụ sửa chữa thiết bị điện công nghiệp nhanh chóng nhất, bao gồm cả sửa màn hình HMI tất cả các hãng nói chung, nhận sửa màn hình HMI EVIEW lấy ngay trong ngày với giá cả cạnh tranh.

Chuyên khắc phục sửa chữa màn hình HMI EVIEW bị các lỗi sau:

• Lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.
• Sửa màn hình HMI EVIEW Lỗi do lên nguồn, mất nguồn, có nguồn cấp mà màn hình không thấy tín hiệu.
• Lỗi nổ tụ, hư tụ, hư linh kiện điện trở....
• Lỗi truyền thông: không truyền thông được với PLC, cáp ok hết, cài đặt ok hết nhưng lại không truyền thông được.
• Vi xử lý bị hư, tốc độ xử lý rất chậm gần như bị hư CPU.
• Hư LCD hiển thị, Màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình luôn, trầy rước, nát màn hình.
• Sửa màn hình HMI EVIEW Mất chương trình hoặc có chương trình nhưng muốn lấy chương trình làm dự phòng hay đổ qua con mới.
• Màn hình HMI EVIEW Mất chương trình luôn không cách nào lấy lại, chúng tôi có đội ngũ kỹ sư khảo sát và viết lại chương trình mới.
• Các linh kiện, phụ kiện màn hình chính hãng . Bảo hành 6 tháng - hư hỏng đổi mới. Chất lượng linh kiện đạt tiêu chuẩn quốc tế. Lắp đặt, sửa chữa, thay thế tại Nhà máy.
