Màn hình HMI Uniop Etop bị lỗi? Cách sửa chữa chuẩn kỹ thuật giúp hoạt động ổn định trở lại

Trong các hệ thống tự động hóa công nghiệp hiện nay, màn hình HMI (Human Machine Interface) đóng vai trò cực kỳ quan trọng trong việc giao tiếp giữa con người và máy móc. Trong đó, dòng màn hình HMI UniOP Etop được sử dụng rất phổ biến tại Việt Nam nhờ độ bền cao, khả năng hoạt động ổn định và tương thích tốt với nhiều PLC khác nhau. Tuy nhiên, sau một thời gian dài vận hành trong môi trường công nghiệp khắc nghiệt, màn hình HMI UniOP Etop bị lỗi là vấn đề không thể tránh khỏi.

Bài viết này sẽ chia sẻ toàn diện các lỗi thường gặp của màn hình HMI UniOP Etop, nguyên nhân thực tế, cách kiểm tra – sửa chữa nhanh chóng, cùng kinh nghiệm lâu năm giúp màn hình hoạt động trở lại trong thời gian ngắn nhất, giảm thiểu tối đa thời gian dừng máy và chi phí cho doanh nghiệp.

Tổng quan về màn hình HMI UniOP Etop trong hệ thống tự động hóa

Màn hình HMI UniOP Etop là sản phẩm của UniOP, chuyên dùng trong các hệ thống điều khiển công nghiệp. Dòng Etop nổi bật với:

• Giao diện trực quan, dễ lập trình

• Tương thích nhiều chuẩn truyền thông (RS232, RS485, Ethernet…)

• Hoạt động ổn định trong môi trường nhiệt độ, độ ẩm cao

• Tuổi thọ cao nếu được sử dụng và bảo dưỡng đúng cách

Chính vì được sử dụng rộng rãi trong nhà máy sản xuất, dây chuyền đóng gói, hệ thống xử lý nước, máy CNC, máy ép nhựa… nên khi màn hình HMI UniOP Etop bị lỗi, hậu quả thường là dừng toàn bộ hệ thống, ảnh hưởng nghiêm trọng đến tiến độ sản xuất.

Các dấu hiệu cho thấy màn hình HMI UniOP Etop đang gặp sự cố

Qua nhiều năm sửa chữa thực tế, có thể nhận biết lỗi của màn hình HMI UniOP Etop thông qua các biểu hiện sau:

• Màn hình không lên nguồn, không hiển thị

• Màn hình lên nguồn nhưng không vào chương trình

• Cảm ứng bị liệt, loạn hoặc không chính xác

• Màn hình trắng, đen hoặc treo logo

• Hiển thị sọc ngang, sọc dọc, nhấp nháy

• Mất kết nối PLC, không điều khiển được thiết bị

• Tự động reset, treo màn hình sau thời gian ngắn

Việc nhận diện đúng triệu chứng là bước đầu tiên và rất quan trọng để sửa chữa màn hình HMI UniOP Etop nhanh chóng và chính xác.

Nguyên nhân phổ biến khiến màn hình HMI UniOP Etop bị lỗi

1. Sửa màn hình HMI UniOP Etop Lỗi nguồn cấp – nguyên nhân hàng đầu

Theo kinh nghiệm thực tế, hơn 40% lỗi HMI UniOP Etop xuất phát từ nguồn điện, bao gồm:

• Nguồn 24VDC không ổn định

• Điện áp vượt ngưỡng cho phép

• Nguồn xung bên trong màn hình bị hỏng

• Tụ lọc nguồn khô, phồng, rò điện

Nguồn không ổn định lâu ngày sẽ làm hỏng các linh kiện quan trọng như IC nguồn, CPU, chip nhớ.

2. Sửa màn hình HMI UniOP Etop bị lỗi do môi trường làm việc khắc nghiệt

Môi trường công nghiệp là “kẻ thù thầm lặng” của HMI:

• Nhiệt độ cao liên tục

• Độ ẩm lớn, hơi nước xâm nhập

• Bụi kim loại, dầu mỡ công nghiệp

• Rung động mạnh từ máy móc

Những yếu tố này khiến bo mạch bị oxy hóa, chập linh kiện, hoặc lỏng socket kết nối.

3. Sửa màn hình HMI UniOP Etop Lỗi cảm ứng màn hình UniOP Etop

Cảm ứng là bộ phận dễ hỏng nhất, đặc biệt khi:

• Nhấn quá mạnh hoặc thao tác liên tục

• Bề mặt bị trầy xước

• Lớp cảm ứng bị lão hóa theo thời gian

Dấu hiệu thường gặp là chạm không ăn, bấm lệch vị trí, hoặc liệt hoàn toàn.

4. Sửa màn hình HMI UniOP Etop Lỗi phần mềm và chương trình điều khiển

Không ít trường hợp màn hình HMI UniOP Etop bị lỗi do:

• Chương trình bị lỗi khi tải

• Mất firmware

• Nâng cấp phần mềm không tương thích

• Thẻ nhớ hoặc bộ nhớ trong bị lỗi

Khi đó, màn hình có thể treo logo, không vào giao diện chính, hoặc mất kết nối PLC.

5. Sửa màn hình HMI UniOP Etop Lỗi phần cứng bo mạch điều khiển

Các lỗi phần cứng phổ biến gồm:

• Hỏng IC nguồn

• Lỗi CPU xử lý

• Hỏng chip nhớ Flash, RAM

• Đứt mạch do ẩm hoặc chuột cắn

Những lỗi này thường không thể tự khắc phục tại nhà máy, mà cần đơn vị sửa chữa chuyên sâu.

Cách kiểm tra nhanh khi màn hình HMI UniOP Etop bị lỗi

Bước 1: Kiểm tra nguồn cấp bên ngoài

• Đo điện áp 24VDC

• Kiểm tra cực tính

• Thử đổi nguồn khác

Rất nhiều trường hợp màn hình “chết” nhưng thực chất chỉ do nguồn yếu hoặc chập chờn.

Bước 2: Quan sát trạng thái hiển thị

• Không sáng → nghi ngờ nguồn, bo mạch

• Có đèn nhưng không hiển thị → lỗi màn hình LCD

• Hiển thị nhưng không cảm ứng → lỗi touch

Quan sát kỹ sẽ giúp khoanh vùng lỗi nhanh hơn.

Bước 3: Kiểm tra kết nối truyền thông

• Dây RS232 / RS485 / Ethernet

• Cổng COM, cổng mạng

• Cấu hình truyền thông

Nhiều trường hợp tưởng màn hình hỏng nhưng thực tế chỉ là mất kết nối PLC.

Bước 4: Thử nạp lại chương trình

Nếu có file backup:

• Kết nối máy tính

• Nạp lại chương trình

• Reset màn hình

Đây là cách khắc phục nhanh nhất với lỗi phần mềm.

Cách sửa chữa màn hình HMI UniOP Etop theo từng lỗi cụ thể

Sửa lỗi không lên nguồn

• Thay IC nguồn

• Thay tụ lọc

• Kiểm tra cầu chì bảo vệ

• Kiểm tra mạch ổn áp

Kinh nghiệm cho thấy, thay tụ nguồn chất lượng cao sẽ giúp màn hình hoạt động bền bỉ hơn sau sửa chữa.

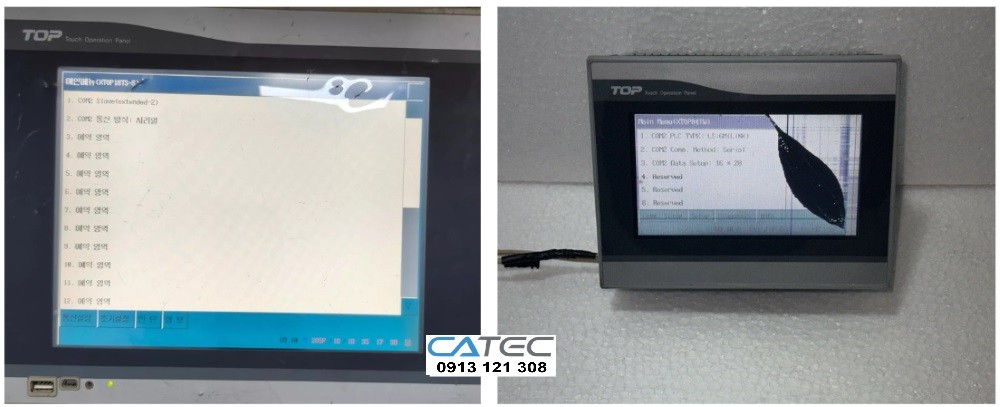

Sửa lỗi màn hình trắng, đen, sọc

• Thay màn hình LCD

• Kiểm tra cáp tín hiệu

• Kiểm tra mạch điều khiển LCD

Trong nhiều trường hợp, chỉ cần vệ sinh và gắn lại cáp màn hình là đã khắc phục được.

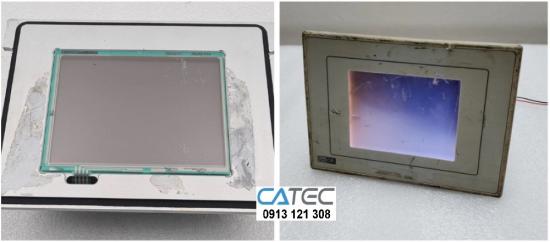

Sửa lỗi cảm ứng UniOP Etop

• Hiệu chỉnh lại cảm ứng

• Thay lớp cảm ứng mới

• Kiểm tra mạch touch controller

Việc thay cảm ứng cần đúng kích thước – chuẩn kỹ thuật, nếu không sẽ gây lỗi thao tác.

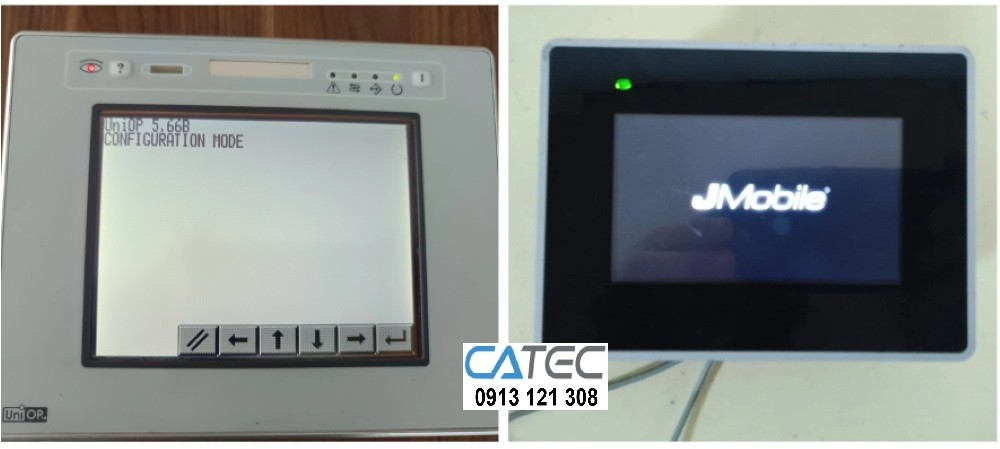

Sửa lỗi treo logo, không vào chương trình

• Nạp lại firmware

• Nạp lại chương trình

• Thay chip nhớ nếu cần

Đây là lỗi khá phổ biến và có thể sửa nhanh nếu còn dữ liệu gốc.

Sửa lỗi mất kết nối PLC

• Kiểm tra cổng truyền thông

• Thay IC giao tiếp

• Cấu hình lại protocol

Kinh nghiệm thực tế cho thấy IC truyền thông hỏng do sét lan truyền là nguyên nhân không hiếm gặp.

Kinh nghiệm lâu năm giúp sửa HMI UniOP Etop nhanh chóng

1. Luôn kiểm tra nguồn trước khi kết luận màn hình hỏng

2. Không vội thay linh kiện khi chưa đo kiểm chính xác

3. Ưu tiên phục hồi dữ liệu trước khi sửa phần cứng

4. Sử dụng linh kiện thay thế chất lượng cao

5. Test màn hình chạy liên tục ít nhất 24 giờ sau sửa chữa

Những kinh nghiệm này giúp giảm lỗi tái phát, tăng độ bền sau sửa chữa.

Khi nào nên sửa chữa, khi nào nên thay mới màn hình HMI UniOP Etop?

Nên sửa chữa khi:

• Lỗi nguồn, lỗi cảm ứng, lỗi phần mềm

• Chi phí sửa < 50% giá màn hình mới

• Màn hình còn linh kiện thay thế

Nên thay mới khi:

• Hỏng CPU nặng

• Bo mạch cháy lan

• Màn hình quá cũ, không còn linh kiện

Cách sử dụng để hạn chế màn hình HMI UniOP Etop bị lỗi

• Dùng nguồn ổn định, có lọc nhiễu

• Lắp trong tủ điện kín, có quạt thông gió

• Tránh môi trường ẩm, nhiệt độ cao

• Sao lưu chương trình định kỳ

Dấu hiệu nhận biết màn hình HMI bị hỏng

Trước khi bắt đầu trình tự các bước sửa chữa màn hình HMI, bạn cần nhận diện rõ tình trạng hư hỏng. Một số biểu hiện phổ biến:

• Màn hình không hiển thị, tối đen.

• Cảm ứng bị liệt hoặc sai lệch vị trí.

• Giao diện bị đơ, không phản hồi.

• Xuất hiện lỗi kết nối với PLC.

• Màn hình bị sọc, nhòe màu.

• Tự động reset liên tục.

Nguyên nhân phổ biến khiến HMI bị lỗi

Các nguyên nhân dẫn đến lỗi HMI có thể đến từ yếu tố phần cứng hoặc phần mềm, ví dụ:

• Nguồn điện không ổn định.

• Va đập mạnh hoặc rơi rớt.

• Lỗi phần mềm hoặc xung đột chương trình.

• Hư bo mạch, tụ điện, cổng kết nối.

• Quá nhiệt hoặc môi trường làm việc ẩm ướt.

Trình tự các bước sửa chữa màn hình HMI chi tiết

Việc sửa chữa màn hình HMI yêu cầu kiến thức kỹ thuật và sự tỉ mỉ. Dưới đây là trình tự các bước sửa chữa màn hình HMI đúng chuẩn:

Kiểm tra sơ bộ tình trạng màn hình

• Kiểm tra điện áp cấp cho màn hình có ổn định không.

• Quan sát bên ngoài xem có dấu hiệu nứt vỡ, cháy khét.

• Ghi nhận mã lỗi nếu có hiển thị trên màn hình.

Ngắt nguồn và tháo thiết bị

• Ngắt toàn bộ nguồn điện để đảm bảo an toàn.

• Dùng tua vít tháo màn hình khỏi tủ điều khiển.

• Gỡ cáp tín hiệu, cáp nguồn một cách cẩn thận.

Phân tích lỗi phần cứng/phần mềm

• Dùng kính lúp kiểm tra mạch in, linh kiện.

• Dùng thiết bị test màn hình nếu có.

• Kiểm tra cảm ứng (touch) bằng phần mềm nội bộ hoặc thiết bị giả lập.

• Đọc dữ liệu bộ nhớ nếu nghi ngờ lỗi chương trình.

Tình huống điển hình: HMI khởi động nhưng không hiển thị giao diện ⇒ Lỗi firmware hoặc bộ nhớ flash.

Thay thế hoặc sửa chữa linh kiện

• Thay cảm ứng nếu liệt hoặc mất phản hồi.

• Thay màn hình LCD nếu hiển thị sai màu, sọc dọc.

• Hàn lại mạch nếu phát hiện chân linh kiện hở, oxi hóa.

• Thay tụ, IC nguồn nếu bị cháy, phồng.

Cài đặt phần mềm HMI (nếu cần)

• Kết nối HMI với máy tính qua cáp chuyên dụng.

• Sử dụng phần mềm chính hãng (ví dụ: WinCC, GT Designer, Vijeo Designer…).

• Tải lại chương trình gốc nếu bị lỗi phần mềm.

Lắp lại thiết bị và chạy thử

• Lắp lại màn hình HMI vào vị trí ban đầu.

• Kết nối các dây nguồn, tín hiệu như cũ.

• Cấp nguồn và kiểm tra hoạt động của màn hình.

Kiểm tra và nghiệm thu

• Kiểm tra toàn bộ tính năng: hiển thị, cảm ứng, giao tiếp PLC.

• Ghi nhận thông số vận hành.

• Bàn giao thiết bị đã sửa cho bộ phận vận hành.

Những biện pháp đơn giản này có thể kéo dài tuổi thọ màn hình thêm nhiều năm.

Việc màn hình HMI UniOP Etop bị lỗi là điều khó tránh khỏi trong môi trường công nghiệp. Tuy nhiên, nếu xác định đúng nguyên nhân, áp dụng phương pháp kiểm tra và sửa chữa phù hợp, kết hợp với kinh nghiệm thực tế lâu năm, hoàn toàn có thể khôi phục màn hình hoạt động trở lại nhanh chóng, tiết kiệm thời gian và chi phí đáng kể.

Hy vọng bài viết này mang lại giá trị thực tế, giúp bạn hiểu rõ hơn về lỗi HMI UniOP Etop và có hướng xử lý hiệu quả khi gặp sự cố.
