Trong các dây chuyền sản xuất hiện đại, màn hình HMI MCGS đóng vai trò là cầu nối giữa con người và hệ thống điều khiển PLC. Khi màn hình gặp các lỗi như bấm không ăn, cảm ứng bị đơ, màn hình mờ, tối màn hình, mất hiển thị hoặc phản hồi chậm, toàn bộ quá trình vận hành máy móc có thể bị gián đoạn, gây ảnh hưởng trực tiếp đến năng suất sản xuất và chi phí của doanh nghiệp.
Thay vì đầu tư một màn hình HMI mới với chi phí cao, lựa chọn Sửa chữa màn hình HMI MCGS là giải pháp tiết kiệm, nhanh chóng và hiệu quả. Với đội ngũ kỹ thuật viên giàu kinh nghiệm cùng hệ thống thiết bị kiểm tra chuyên dụng, CATEC nhận sửa hầu hết các lỗi trên màn hình MCGS, giúp khách hàng khôi phục thiết bị trong thời gian ngắn, đảm bảo vận hành ổn định và tiết kiệm tối đa chi phí.
Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên nhân gây lỗi, cách nhận biết từng hư hỏng và giải pháp sửa chữa tối ưu cho màn hình HMI MCGS.
1. Màn hình HMI MCGS là gì?
HMI (Human Machine Interface) MCGS là dòng màn hình cảm ứng công nghiệp được sử dụng rộng rãi trong các hệ thống:
- Máy đóng gói
- Máy ép nhựa
- Máy CNC
- Máy thực phẩm
- Máy dược phẩm
- Dây chuyền tự động hóa
- Trạm bơm
- Hệ thống xử lý nước
- Robot công nghiệp
- Máy in công nghiệp
Ưu điểm của HMI MCGS là:
- Giao diện trực quan.
- Thao tác dễ dàng.
- Giá thành hợp lý.
- Hoạt động ổn định.
- Tuổi thọ cao.
- Kết nối đa dạng với PLC.
Tuy nhiên, sau nhiều năm sử dụng hoặc làm việc trong môi trường nhiều bụi, nhiệt độ cao, độ ẩm lớn, màn hình rất dễ phát sinh các lỗi cần Sửa chữa màn hình HMI MCGS kịp thời để tránh hỏng nặng hơn.
2. Những lỗi thường gặp trên màn hình MCGS
Trong quá trình tiếp nhận thiết bị từ khách hàng, kỹ thuật viên thường gặp các lỗi sau.

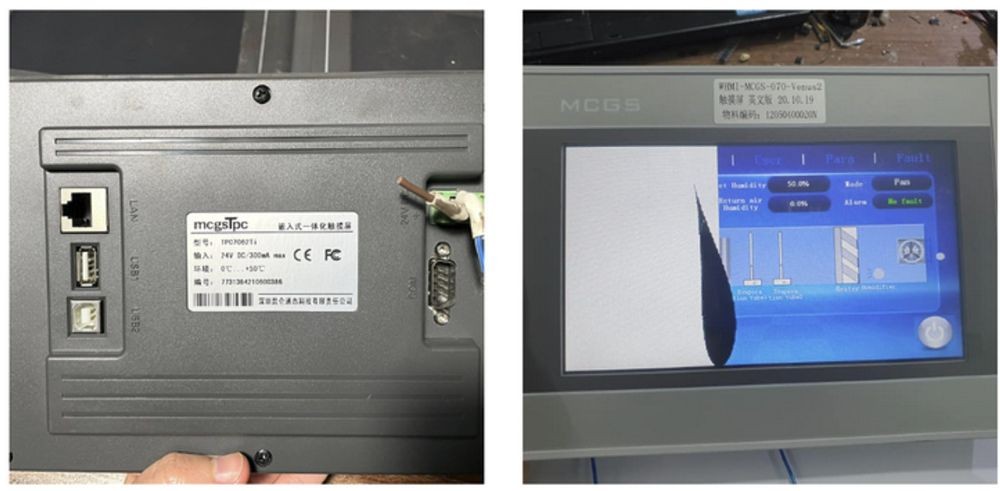

Sửa chữa màn hình HMI MCGS Bấm không ăn
Đây là lỗi phổ biến nhất.
Biểu hiện:
- Chạm không có phản hồi.
- Phải nhấn nhiều lần.
- Chỉ nhận một vài vị trí.
- Góc màn hình không hoạt động.
- Muốn thao tác phải dùng lực mạnh.
Nguyên nhân:
- Tấm cảm ứng xuống cấp.
- Cáp cảm ứng lỏng.
- IC cảm ứng lỗi.
- Mainboard bị oxy hóa.
- Mạch điều khiển lỗi.
Đối với trường hợp này, Sửa chữa màn hình HMI MCGS thường chỉ cần thay lớp cảm ứng hoặc sửa bo điều khiển nếu LCD vẫn còn tốt.

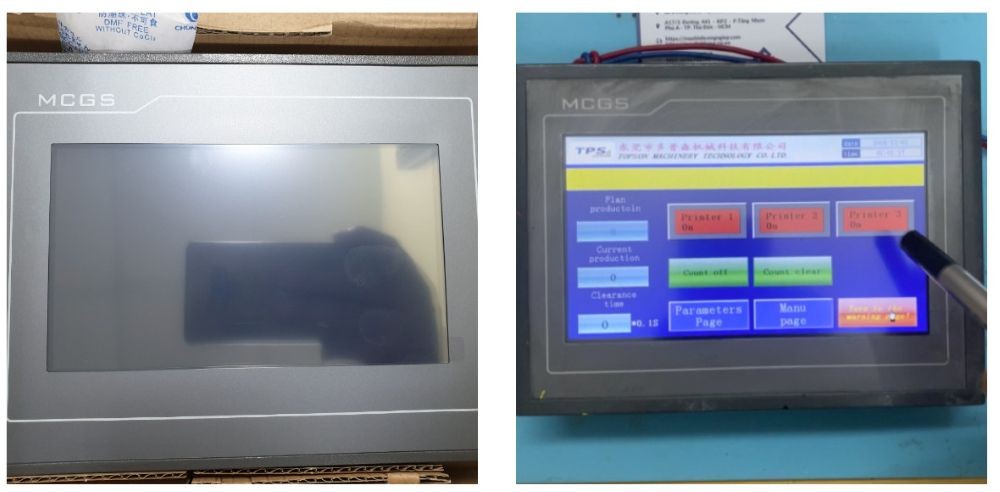

Sửa chữa màn hình HMI MCGS Đơ cảm ứng
Triệu chứng:
- Chạm không phản hồi.
- Chỉ hoạt động sau khi khởi động lại.
- Treo giao diện.
- Màn hình đứng hình.
Nguyên nhân:
- RAM lỗi.
- Flash lỗi.
- CPU hoạt động không ổn định.
- Nguồn cấp nhiễu.
- Lỗi firmware.
- IC điều khiển cảm ứng.
Nếu không xử lý sớm, lỗi đơ có thể khiến máy phải dừng sản xuất nhiều lần trong ngày.

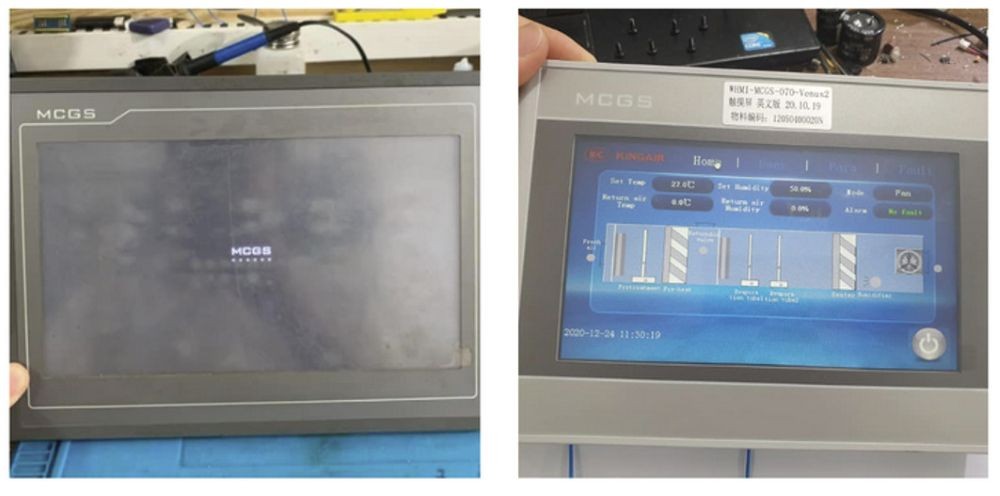

Sửa chữa màn hình HMI MCGS Mờ màn hình
Đây là lỗi thường gặp trên các màn hình sử dụng nhiều năm.
Biểu hiện:
- Màn hình tối.
- Hiển thị mờ.
- Màu sắc nhạt.
- Khó nhìn.
- Chỉ nhìn rõ khi soi đèn.
Nguyên nhân:
- LED Backlight suy giảm.
- Cao áp hỏng.
- LCD lão hóa.
- Mạch nguồn yếu.
- IC điều khiển đèn nền lỗi.
Trong nhiều trường hợp, Sửa chữa màn hình HMI MCGS chỉ cần thay đèn nền và cân chỉnh nguồn, không phải thay toàn bộ màn hình.
3. Nguyên nhân khiến màn hình MCGS nhanh hỏng
Có rất nhiều yếu tố làm giảm tuổi thọ màn hình HMI.
Môi trường nhiều bụi
Bụi công nghiệp dễ bám vào:
- Board mạch.
- Quạt tản nhiệt.
- Socket.
- Cáp tín hiệu.
Theo thời gian sẽ gây:
Độ ẩm cao
Đây là nguyên nhân hàng đầu gây:
- Oxy hóa main.
- Đứt đường mạch.
- Ăn mòn linh kiện.
- Lỗi cảm ứng.
Điện áp không ổn định
Nguồn điện dao động làm:
- IC nguồn hỏng.
- Tụ điện phồng.
- MOSFET cháy.
- CPU reset liên tục.
Va đập mạnh
Nhiều màn hình được lắp trên cửa tủ điện.
Trong quá trình:
- Di chuyển máy.
- Đóng mở cửa.
- Rung động.
Có thể làm:
- Nứt LCD.
- Bong socket.
- Gãy cáp.
- Hở chân IC.
Hoạt động liên tục 24/7
Những nhà máy sản xuất ba ca khiến màn hình phải làm việc không ngừng.
Sau nhiều năm:
- LED giảm sáng.
- LCD xuống cấp.
- IC nóng.
- RAM lỗi.
- Flash lỗi.
Lúc này nên tiến hành Sửa chữa màn hình HMI MCGS định kỳ để kéo dài tuổi thọ thiết bị và tránh phát sinh các hư hỏng nghiêm trọng hơn.
Ngoài ra, việc bảo dưỡng định kỳ, vệ sinh thiết bị đúng cách và sử dụng nguồn điện ổn định sẽ giúp giảm đáng kể nguy cơ phát sinh lỗi bấm không ăn, đơ cảm ứng hoặc mờ màn hình, đồng thời nâng cao độ bền của hệ thống HMI trong môi trường sản xuất công nghiệp.
4. Quy trình kiểm tra và sửa chữa màn hình HMI MCGS chuyên nghiệp
Để đảm bảo thiết bị sau khi sửa chữa hoạt động ổn định và có tuổi thọ lâu dài, việc kiểm tra phải được thực hiện theo quy trình kỹ thuật nghiêm ngặt. Tại CATEC, mọi thiết bị đều được kiểm tra từng hạng mục trước khi tiến hành Sửa chữa màn hình HMI MCGS, giúp xác định đúng nguyên nhân và tránh thay thế linh kiện không cần thiết.
Bước 1. Tiếp nhận và kiểm tra ngoại quan
Kỹ thuật viên tiến hành:
- Kiểm tra model màn hình.
- Kiểm tra số serial.
- Kiểm tra tình trạng vỏ máy.
- Quan sát mặt kính cảm ứng.
- Kiểm tra các cổng kết nối.
- Đánh giá dấu hiệu va đập hoặc vào nước.
Nếu màn hình có dấu hiệu nứt vỡ hoặc cong vênh, kỹ thuật viên sẽ thông báo rõ cho khách hàng trước khi tháo máy.
Bước 2. Kiểm tra nguồn cấp
Nguồn điện là bộ phận rất dễ phát sinh lỗi sau thời gian dài sử dụng.
Các hạng mục kiểm tra gồm:
- Điện áp đầu vào.
- IC nguồn.
- Tụ lọc nguồn.
- Cuộn cảm.
- Diode chỉnh lưu.
- MOSFET công suất.
Nếu phát hiện nguồn hoạt động không ổn định, linh kiện sẽ được thay thế bằng loại có chất lượng tương đương hoặc cao hơn linh kiện ban đầu.
Bước 3. Kiểm tra màn hình LCD
LCD được kiểm tra bằng thiết bị chuyên dụng nhằm xác định:
- Có điểm chết hay không.
- Độ sáng có đạt tiêu chuẩn.
- Màu sắc hiển thị.
- Góc nhìn.
- Độ tương phản.
- Hiện tượng sọc hoặc nhấp nháy.
Nếu LCD vẫn còn tốt, chỉ cần sửa chữa các bo mạch liên quan để tiết kiệm chi phí.
Bước 4. Kiểm tra lớp cảm ứng
Đây là bước quan trọng trong quá trình Sửa chữa màn hình HMI MCGS.
Kỹ thuật viên sẽ:
- Kiểm tra độ nhạy.
- Kiểm tra từng vùng cảm ứng.
- Kiểm tra độ tuyến tính.
- Kiểm tra tốc độ phản hồi.
- Kiểm tra cáp kết nối.
Nếu lớp cảm ứng đã lão hóa, việc thay mới sẽ giúp màn hình hoạt động mượt như ban đầu.
Bước 5. Kiểm tra bo mạch chính
Mainboard là "trái tim" của màn hình HMI.
Các linh kiện được kiểm tra gồm:
- CPU.
- RAM.
- Flash Memory.
- IC giao tiếp.
- IC nguồn.
- IC cảm ứng.
- IC điều khiển LCD.
Mọi linh kiện nghi ngờ đều được đo bằng máy chuyên dụng trước khi quyết định sửa hoặc thay thế.
Bước 6. Chạy thử và kiểm tra tải
Sau khi hoàn tất sửa chữa, màn hình được chạy thử nhiều giờ liên tục để kiểm tra:
- Độ ổn định.
- Khả năng cảm ứng.
- Chất lượng hiển thị.
- Giao tiếp với PLC.
- Khả năng lưu dữ liệu.
- Khởi động nhiều lần.
Chỉ khi đạt yêu cầu kỹ thuật, thiết bị mới được bàn giao cho khách hàng.
5. Những linh kiện thường được thay thế khi sửa màn hình MCGS
Không phải mọi trường hợp đều phải thay nguyên bộ màn hình. Nhiều lỗi chỉ cần thay đúng linh kiện hỏng là có thể khôi phục thiết bị với chi phí thấp hơn rất nhiều.
Thay tấm cảm ứng
Đây là linh kiện được thay nhiều nhất khi:
- Bấm không ăn.
- Cảm ứng lệch.
- Chạm loạn.
- Chạm nhiều điểm.
- Mặt kính trầy xước.
Việc thay tấm cảm ứng giúp khôi phục khả năng thao tác nhanh và chính xác.
Thay LCD
Khi LCD bị:
- Mờ.
- Chảy mực.
- Nứt.
- Sọc ngang.
- Sọc dọc.
- Điểm chết nhiều.
Kỹ thuật viên sẽ thay đúng loại panel tương thích với model MCGS.
Thay đèn nền Backlight
Đèn nền suy giảm là nguyên nhân khiến màn hình tối hoặc mờ.
Sau khi thay LED Backlight:
- Độ sáng tăng rõ rệt.
- Màu sắc hiển thị đẹp hơn.
- Tiết kiệm điện.
- Tăng tuổi thọ màn hình.
Thay IC nguồn
IC nguồn hỏng thường gây:
- Không lên nguồn.
- Khởi động chập chờn.
- Tự tắt.
- Reset liên tục.
Việc thay IC nguồn cần sử dụng máy hàn khò chuyên dụng để đảm bảo độ bền.
Thay tụ điện
Sau nhiều năm hoạt động, tụ điện có thể:
- Phồng.
- Rò điện.
- Giảm dung lượng.
Điều này ảnh hưởng trực tiếp đến sự ổn định của nguồn cấp và hiệu suất hoạt động của màn hình.
Sửa hoặc thay CPU và Flash
Trong một số trường hợp:
- Mất chương trình.
- Treo logo.
- Không khởi động.
- Không lưu dữ liệu.
Kỹ thuật viên sẽ tiến hành nạp lại firmware hoặc thay thế chip nhớ nếu cần. Đây là công đoạn đòi hỏi kinh nghiệm cao trong Sửa chữa màn hình HMI MCGS.
6. Vì sao nên sửa màn hình HMI MCGS thay vì mua mới?
Nhiều doanh nghiệp phân vân giữa việc sửa chữa và thay mới. Trên thực tế, với đa số lỗi bấm không ăn, đơ hoặc mờ màn hình, sửa chữa là giải pháp kinh tế và hiệu quả hơn.
Tiết kiệm chi phí
Chi phí sửa chữa thường chỉ bằng một phần nhỏ so với việc đầu tư màn hình mới, đặc biệt với các model đã ngừng sản xuất.
Rút ngắn thời gian dừng máy
Nếu phải đặt mua màn hình mới, doanh nghiệp có thể chờ nhiều ngày hoặc nhiều tuần.
Trong khi đó, Sửa chữa màn hình HMI MCGS giúp:
- Khôi phục thiết bị nhanh.
- Giảm thời gian ngừng sản xuất.
- Hạn chế thiệt hại về năng suất.
Giữ nguyên chương trình
Một số màn hình mới cần cấu hình lại hoặc nạp lại chương trình.
Khi sửa chữa, dữ liệu và cấu hình hiện có thường được giữ nguyên nếu bộ nhớ không bị hư hỏng, giúp việc đưa máy vào hoạt động diễn ra nhanh chóng.
Linh kiện thay thế chất lượng
Đơn vị sửa chữa uy tín luôn sử dụng linh kiện đạt tiêu chuẩn, tương thích với thiết bị, giúp màn hình vận hành ổn định sau khi sửa.
Được bảo hành sau sửa chữa
Sau khi hoàn tất, khách hàng sẽ được bảo hành theo từng hạng mục sửa chữa, mang lại sự yên tâm trong quá trình sử dụng.
Với đội ngũ kỹ thuật giàu kinh nghiệm và trang thiết bị chuyên dụng, việc Sửa chữa màn hình HMI MCGS không chỉ giúp tiết kiệm chi phí mà còn kéo dài tuổi thọ thiết bị, đảm bảo dây chuyền sản xuất vận hành liên tục và ổn định.
7. Những lỗi chuyên sâu thường gặp trên màn hình HMI MCGS
Ngoài các lỗi bấm không ăn, đơ cảm ứng và mờ màn hình, trong quá trình Sửa chữa màn hình HMI MCGS, kỹ thuật viên còn thường xuyên tiếp nhận nhiều lỗi phần cứng và phần mềm phức tạp hơn. Việc xác định đúng nguyên nhân giúp giảm thời gian sửa chữa và hạn chế phát sinh chi phí không cần thiết.
Màn hình không lên nguồn
Đây là một trong những lỗi nghiêm trọng nhất.
Biểu hiện:
- Cắm nguồn không sáng đèn.
- Không hiển thị logo khởi động.
- Không có tín hiệu giao tiếp.
- Không phản hồi khi nhấn nút nguồn.
Nguyên nhân có thể do:
- IC nguồn hỏng.
- Cháy cầu chì.
- Tụ nguồn bị phù.
- MOSFET công suất hỏng.
- Mạch nguồn bị chập.
Nếu được xử lý sớm, đa số trường hợp chỉ cần sửa bo nguồn mà không phải thay toàn bộ thiết bị.
Màn hình khởi động nhưng treo logo
Hiện tượng:
- Logo MCGS xuất hiện.
- Không vào giao diện vận hành.
- Khởi động lại liên tục.
- Treo máy sau vài phút.
Nguyên nhân:
- Lỗi bộ nhớ Flash.
- Firmware bị lỗi.
- CPU hoạt động không ổn định.
- Nguồn cấp dao động.
Đây là lỗi cần kỹ thuật viên có thiết bị nạp chương trình chuyên dụng.
Mất giao tiếp với PLC
Triệu chứng:
- Không đọc dữ liệu.
- Không ghi dữ liệu.
- Báo lỗi Communication.
- PLC vẫn hoạt động bình thường.
Nguyên nhân thường gặp:
- IC truyền thông lỗi.
- Cổng COM hỏng.
- Cổng Ethernet lỗi.
- Cáp truyền thông hỏng.
- Thiết lập thông số sai.
Màn hình tự khởi động lại
Đây là lỗi gây ảnh hưởng lớn đến dây chuyền sản xuất.
Có thể xuất phát từ:
- Nguồn yếu.
- CPU quá nhiệt.
- RAM lỗi.
- Flash lỗi.
- Board nguồn xuống cấp.
Sau khi Sửa chữa màn hình HMI MCGS, kỹ thuật viên sẽ chạy thử nhiều giờ liên tục để đảm bảo lỗi không tái diễn.
8. Kinh nghiệm giúp màn hình MCGS hoạt động bền hơn
Bên cạnh việc sửa chữa khi xảy ra sự cố, người sử dụng cũng nên áp dụng các biện pháp bảo dưỡng nhằm kéo dài tuổi thọ thiết bị.
Vệ sinh màn hình định kỳ
Nên sử dụng:
- Khăn mềm.
- Dung dịch vệ sinh chuyên dụng.
- Không dùng hóa chất có tính ăn mòn.
Việc lau chùi đúng cách giúp tăng độ nhạy của cảm ứng và giữ bề mặt màn hình luôn sạch sẽ.
Duy trì nguồn điện ổn định
Khuyến nghị:
- Sử dụng bộ nguồn chất lượng.
- Trang bị UPS nếu hệ thống thường xuyên mất điện.
- Kiểm tra điện áp định kỳ.
Nguồn điện ổn định giúp giảm nguy cơ hỏng IC nguồn và các linh kiện điện tử.
Tránh môi trường khắc nghiệt
Không nên lắp màn hình tại nơi:
- Nhiệt độ quá cao.
- Độ ẩm lớn.
- Bụi kim loại nhiều.
- Có hóa chất ăn mòn.
Nếu bắt buộc phải làm việc trong môi trường này, nên lắp thêm tủ điện đạt chuẩn IP và hệ thống làm mát.
Không dùng lực mạnh khi thao tác
Một số người vận hành có thói quen dùng vật cứng hoặc nhấn quá mạnh lên màn hình.
Điều này dễ gây:
- Nứt kính.
- Hỏng lớp cảm ứng.
- Bong cáp tín hiệu.
Thao tác nhẹ nhàng sẽ giúp tăng tuổi thọ của màn hình HMI.
Kiểm tra định kỳ
Doanh nghiệp nên kiểm tra thiết bị theo chu kỳ từ 6 đến 12 tháng.
Việc bảo dưỡng định kỳ giúp phát hiện sớm:
- Linh kiện xuống cấp.
- Tụ điện suy giảm.
- Đèn nền yếu.
- Dấu hiệu oxy hóa bo mạch.
Qua đó giảm đáng kể nguy cơ phải Sửa chữa màn hình HMI MCGS do các hư hỏng nghiêm trọng.
9. Dịch vụ sửa chữa màn hình HMI MCGS tại CATEC
CATEC là đơn vị chuyên sửa chữa thiết bị tự động hóa công nghiệp với nhiều năm kinh nghiệm trong lĩnh vực HMI, PLC, Servo và Biến tần.
Nhận sửa hầu hết các lỗi
Bao gồm:
- Bấm không ăn.
- Đơ cảm ứng.
- Mờ màn hình.
- Không lên nguồn.
- Không hiển thị.
- Treo logo.
- Sọc màn hình.
- Chảy mực LCD.
- Liệt cảm ứng.
- Mất giao tiếp PLC.
- Không lưu chương trình.
- Khởi động liên tục.
Linh kiện chất lượng
Toàn bộ linh kiện thay thế được lựa chọn kỹ lưỡng nhằm đảm bảo:
- Tương thích cao.
- Hoạt động ổn định.
- Tuổi thọ lâu dài.
- Hiệu suất tương đương thiết bị gốc.
Quy trình minh bạch
Khách hàng được:
- Kiểm tra lỗi.
- Báo nguyên nhân.
- Báo giá trước khi sửa.
- Chỉ tiến hành khi có xác nhận.
Bảo hành sau sửa chữa
Sau khi Sửa chữa màn hình HMI MCGS, khách hàng được bảo hành theo từng hạng mục, giúp yên tâm sử dụng trong thời gian dài.
10. Quy trình tiếp nhận thiết bị và báo giá sửa chữa
Để mang đến trải nghiệm chuyên nghiệp, CATEC áp dụng quy trình tiếp nhận rõ ràng và nhanh chóng.
Bước 1. Tiếp nhận thông tin
Khách hàng cung cấp:
- Model màn hình.
- Hiện tượng lỗi.
- Hình ảnh nếu có.
- Thông tin liên hệ.
Bước 2. Kiểm tra kỹ thuật
Thiết bị được đo kiểm bằng máy chuyên dụng nhằm xác định chính xác nguyên nhân hư hỏng.
Bước 3. Báo giá
Sau khi kiểm tra, kỹ thuật viên sẽ:
- Thông báo lỗi.
- Đề xuất phương án sửa chữa.
- Báo chi phí.
- Dự kiến thời gian hoàn thành.
Bước 4. Tiến hành sửa chữa
Chỉ khi khách hàng đồng ý, quá trình sửa chữa mới được thực hiện.
Bước 5. Chạy thử và bàn giao
Thiết bị được kiểm tra nhiều lần trước khi giao trả nhằm đảm bảo:
- Cảm ứng nhạy.
- Hiển thị rõ nét.
- Hoạt động ổn định.
- Giao tiếp PLC chính xác.
Báo giá tham khảo
Chi phí Sửa chữa màn hình HMI MCGS phụ thuộc vào:
- Model thiết bị.
- Mức độ hư hỏng.
- Loại linh kiện cần thay.
- Thời gian sửa chữa.
- Tình trạng bo mạch.
Đối với các lỗi đơn giản như vệ sinh, xử lý cáp hoặc thay linh kiện nhỏ, chi phí sẽ thấp hơn nhiều so với việc thay LCD hoặc sửa bo mạch chính. Khách hàng luôn được tư vấn giải pháp tối ưu nhằm tiết kiệm chi phí nhưng vẫn đảm bảo chất lượng và độ bền sau sửa chữa.
