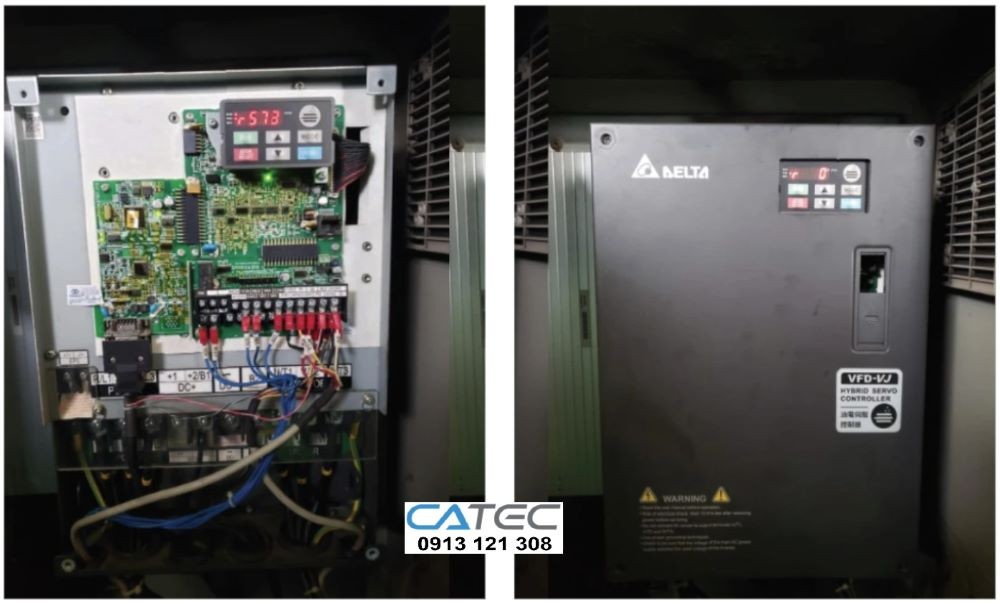

Sửa chữa biến tần Delta lỗi hư nguồn hư công suất IGBT
1. Tổng quan về sửa chữa biến tần Delta lỗi hư nguồn hư công suất IGBT
Biến tần Delta được sử dụng rộng rãi trong hệ thống điều khiển động cơ công nghiệp nhờ độ ổn định cao, khả năng tiết kiệm điện và tích hợp nhiều tính năng bảo vệ. Tuy nhiên, trong quá trình vận hành lâu dài, thiết bị có thể phát sinh lỗi hư nguồn hoặc hư công suất IGBT – hai dạng sự cố nghiêm trọng ảnh hưởng trực tiếp đến hoạt động sản xuất.
Dịch vụ Sửa biến tần Delta uy tín, đúng chuẩn kỹ thuật đóng vai trò quan trọng giúp doanh nghiệp:
-
Khôi phục nhanh hoạt động của dây chuyền
-
Giảm thiểu chi phí thay thế thiết bị mới
-
Đảm bảo an toàn điện và tuổi thọ linh kiện
-
Duy trì hiệu suất vận hành ổn định
Lỗi hư nguồn và hư IGBT thường liên quan đến mạch chỉnh lưu, tụ DC bus, mạch kích IGBT, board điều khiển và các linh kiện công suất. Việc sửa chữa đòi hỏi kỹ thuật viên có chuyên môn sâu về điện tử công suất và cấu trúc đặc thù của dòng biến tần Delta.
2. Cấu tạo nguồn và khối công suất IGBT trong biến tần Delta
Để xử lý triệt để sự cố, cần hiểu rõ cấu trúc khối nguồn và công suất của biến tần.
Khối nguồn bao gồm:
-
Mạch chỉnh lưu AC sang DC
-
Tụ lọc DC bus
-
Mạch nguồn xung cấp cho board điều khiển
-
Mạch bảo vệ quá áp, thấp áp
Khối công suất bao gồm:
-
Module IGBT hoặc transistor công suất
-
Mạch driver kích xung
-
Cảm biến dòng
-
Mạch bảo vệ ngắn mạch
IGBT là linh kiện bán dẫn công suất cao, chịu trách nhiệm đóng cắt dòng điện lớn để điều khiển tốc độ động cơ. Khi IGBT hỏng, biến tần có thể:
-
Báo lỗi OC (Over Current)
-
Nổ cầu chì đầu vào
-
Nhảy CB nguồn
-
Không xuất điện áp ra động cơ
Hiểu rõ cấu trúc này giúp quá trình chẩn đoán và sửa chữa chính xác, tránh thay thế sai linh kiện.
3. Nguyên nhân biến tần Delta bị hư nguồn
Quy trình Sửa biến tần Delta luôn bắt đầu từ việc xác định nguyên nhân gốc rễ. Lỗi hư nguồn thường do:
-
Điện áp đầu vào không ổn định
-
Sét lan truyền hoặc xung đột biến
-
Tụ DC bus lão hóa
-
Nguồn xung phụ bị chập IC PWM
-
Mạch khởi động mềm hỏng
Biểu hiện thường gặp:
-
Màn hình không sáng
-
Không có đèn báo nguồn
-
Mất nguồn điều khiển
-
Chập cháy linh kiện vùng nguồn
Việc kiểm tra bao gồm đo điện áp DC bus, kiểm tra diode chỉnh lưu, tụ lọc và IC nguồn xung bằng thiết bị chuyên dụng.
4. Nguyên nhân biến tần Delta hư công suất IGBT
Lỗi công suất IGBT thường nghiêm trọng hơn do liên quan trực tiếp đến dòng tải lớn.
Các nguyên nhân chính:
-
Quá dòng kéo dài
-
Tải cơ khí kẹt
-
Đấu nối sai pha
-
Ngắn mạch động cơ
-
Tản nhiệt kém
-
Driver kích xung lỗi
Dấu hiệu nhận biết:
-
Nổ module IGBT
-
Cháy mạch in khu vực công suất
-
Báo lỗi quá dòng ngay khi khởi động
-
Xuất hiện tiếng nổ nhỏ bên trong biến tần
Khi IGBT hỏng, cần kiểm tra đồng thời:
-
Mạch driver
-
Điện trở cổng
-
Mạch phản hồi dòng
-
Board điều khiển
Thay IGBT mà không xử lý nguyên nhân gốc có thể gây tái hỏng sau thời gian ngắn.
5. Quy trình kiểm tra và chẩn đoán chuyên sâu
Trong quá trình Sửa biến tần Delta, quy trình kỹ thuật được thực hiện theo từng bước rõ ràng:
-
Kiểm tra tổng quan ngoại quan
-
Đo cách điện và kiểm tra chập đầu vào
-
Cấp nguồn qua biến áp cách ly
-
Đo điện áp DC bus
-
Kiểm tra nguồn xung phụ
-
Kiểm tra tín hiệu kích IGBT
Thiết bị sử dụng gồm:
-
Đồng hồ vạn năng True RMS
-
Oscilloscope
-
Máy test IGBT chuyên dụng
-
Tải giả lập
Việc chẩn đoán chính xác giúp:
-
Rút ngắn thời gian sửa
-
Giảm chi phí linh kiện
-
Đảm bảo độ bền sau sửa chữa
6. Kỹ thuật sửa chữa lỗi hư nguồn biến tần Delta
Kinh nghiệm Sửa biến tần Delta cho thấy lỗi nguồn cần xử lý đồng bộ. Các bước kỹ thuật gồm:
-
Thay tụ DC bus đúng điện áp và dung lượng
-
Thay diode chỉnh lưu nếu rò hoặc chập
-
Kiểm tra và thay IC nguồn xung
-
Kiểm tra opto cách ly
-
Gia cố mạch in cháy
Yêu cầu kỹ thuật:
-
Linh kiện chính hãng hoặc tương đương chất lượng cao
-
Hàn đúng nhiệt độ
-
Làm sạch mạch sau sửa
-
Kiểm tra cách điện trước khi cấp nguồn chính
Sau khi hoàn tất, tiến hành test tải tối thiểu 2–4 giờ liên tục để đảm bảo ổn định.
7. Kỹ thuật sửa chữa lỗi hư công suất IGBT
Dịch vụ Sửa biến tần Delta chuyên nghiệp cần thay thế IGBT đúng thông số:
-
Điện áp chịu đựng
-
Dòng định mức
-
Tần số đóng cắt
-
Kiểu module
Quy trình kỹ thuật:
-
Tháo module IGBT hỏng
-
Kiểm tra driver
-
Thay điện trở gate nếu sai trị số
-
Thay keo tản nhiệt mới
-
Siết lực đúng tiêu chuẩn
Sau khi thay IGBT:
-
Test không tải
-
Test tải tăng dần
-
Kiểm tra nhiệt độ vận hành
-
Kiểm tra sóng PWM
Việc cân chỉnh thông số đảm bảo biến tần hoạt động ổn định lâu dài.
8. Tiêu chuẩn kỹ thuật trong sửa chữa biến tần Delta
Chúng tôi thực hiện Sửa biến tần Delta theo các tiêu chuẩn nghiêm ngặt:
-
Đúng sơ đồ mạch
-
Không câu tắt bảo vệ
-
Không thay linh kiện sai chuẩn
-
Kiểm tra toàn diện trước bàn giao
Cam kết kỹ thuật:
-
Không sửa chắp vá
-
Không bỏ qua lỗi tiềm ẩn
-
Không sử dụng linh kiện kém chất lượng
Mỗi thiết bị sau sửa đều được:
-
Test tải thực tế
-
Kiểm tra dòng pha
-
Kiểm tra điện áp đầu ra
-
Ghi nhận biên bản kỹ thuật
9. Lợi ích khi sửa chữa thay vì thay mới
Cam kết khi Sửa biến tần Delta đúng kỹ thuật giúp doanh nghiệp tiết kiệm đáng kể chi phí.
So sánh:
-
Thay mới: chi phí cao
-
Sửa chữa: tiết kiệm 40–70%
Ngoài ra:
-
Không cần thay đổi hệ thống điều khiển
-
Không cần lập trình lại từ đầu
-
Không gián đoạn sản xuất lâu
Việc sửa đúng chuẩn còn giúp:
-
Gia tăng tuổi thọ thiết bị
-
Ổn định hệ thống điện
-
Giảm rủi ro cháy nổ
10. Các dòng biến tần Delta thường gặp lỗi nguồn và IGBT
Lợi ích khi lựa chọn Sửa biến tần Delta áp dụng cho nhiều dòng phổ biến:
-
VFD-M
-
VFD-E
-
VFD-EL
-
VFD-B
-
VFD-CP2000
-
MS300
Các dòng công suất lớn thường dễ hư IGBT do:
-
Tải nặng liên tục
-
Môi trường nhiệt độ cao
-
Hệ thống tản nhiệt bám bụi
Đối với dòng nhỏ, lỗi nguồn xung và tụ DC bus là phổ biến hơn.
11. Báo giá và thời gian sửa chữa
Báo giá Sửa biến tần Delta phụ thuộc vào:
-
Công suất thiết bị
-
Mức độ hư hỏng
-
Giá linh kiện thay thế
-
Tình trạng board mạch
Thời gian sửa trung bình:
-
Lỗi nguồn: 1–2 ngày
-
Lỗi IGBT: 2–4 ngày
-
Hư nặng nhiều tầng mạch: 3–7 ngày
Chúng tôi cung cấp:
-
Báo giá rõ ràng trước khi sửa
-
Không phát sinh chi phí bất hợp lý
-
Bảo hành từ 3–12 tháng tùy mức độ sửa
12. Cam kết dịch vụ kỹ thuật chuyên sâu
Nếu doanh nghiệp cần Sửa biến tần Delta, chúng tôi cam kết:
-
Chẩn đoán chính xác nguyên nhân
-
Sửa chữa đúng tiêu chuẩn kỹ thuật
-
Không thay linh kiện không cần thiết
-
Bảo hành rõ ràng bằng văn bản
Đội ngũ kỹ thuật:
-
Am hiểu điện tử công suất
-
Kinh nghiệm thực tế nhiều năm
-
Trang thiết bị đo kiểm chuyên sâu
-
Hỗ trợ kỹ thuật sau sửa
Chúng tôi đặt yếu tố an toàn, độ bền và tính ổn định lâu dài lên hàng đầu. Mỗi thiết bị sau sửa đều được kiểm tra nghiêm ngặt trước khi bàn giao, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Dịch vụ sửa chữa biến tần Delta lỗi hư nguồn và hư công suất IGBT không chỉ đơn thuần là thay linh kiện, mà là quá trình phân tích, đánh giá và phục hồi toàn diện hệ thống điện tử công suất. Chính vì vậy, lựa chọn đơn vị sửa chữa uy tín, đúng chuẩn kỹ thuật là giải pháp tối ưu giúp doanh nghiệp tiết kiệm chi phí và duy trì hoạt động sản xuất liên tục, an toàn và hiệu quả.
