Trong các hệ thống tự động hóa công nghiệp hiện nay, PLC Siemens S7-1200 được sử dụng rộng rãi trong máy sản xuất, dây chuyền đóng gói, hệ thống bơm, xử lý nước, HVAC, máy gia công, hệ thống điều khiển động cơ và nhiều ứng dụng tự động hóa khác. Trong đó, các dòng CPU 1211, CPU 1212 và CPU 1214 là những cấu hình được sử dụng phổ biến nhờ thiết kế nhỏ gọn, khả năng mở rộng và đáp ứng tốt nhiều bài toán điều khiển.

Tuy nhiên, sau một thời gian vận hành, bộ điều khiển PLC S7-1200 CPU 1211, 1212, 1214 có thể phát sinh nhiều hiện tượng như mất nguồn, đèn báo lỗi, CPU STOP, không RUN, không kết nối được với máy tính, mất chương trình, lỗi truyền thông, lỗi I/O, lỗi module mở rộng hoặc hoạt động chập chờn. Nếu không xác định đúng nguyên nhân, việc thay thế linh kiện hoặc can thiệp vào chương trình có thể khiến sự cố trở nên phức tạp hơn.

Dịch vụ sửa lỗi bộ điều khiển PLC S7-1200 CPU 1211, 1212, 1214 cần kết hợp giữa kiểm tra phần cứng, nguồn cấp, bộ nhớ, CPU, truyền thông, chương trình và thiết bị ngoại vi. Bài viết dưới đây phân tích chi tiết các lỗi thường gặp, nguyên nhân, phương pháp kiểm tra và quy trình xử lý kỹ thuật.

1. Tổng quan về PLC Siemens S7-1200 CPU 1211, 1212, 1214

Siemens S7-1200 là dòng PLC compact được thiết kế cho các ứng dụng tự động hóa từ quy mô nhỏ đến trung bình. Hệ thống có CPU trung tâm và có thể kết hợp thêm các module tín hiệu, module truyền thông hoặc các thành phần mở rộng tùy cấu hình.

Ba dòng CPU được đề cập thường gặp gồm:

• Siemens S7-1200 CPU 1211.
• Siemens S7-1200 CPU 1212.
• Siemens S7-1200 CPU 1214.
• Các phiên bản AC/DC/Relay hoặc DC/DC/DC tùy mã sản phẩm.
• Các module mở rộng SM, SB và CM/CB tùy cấu hình hệ thống.
• Kết nối Ethernet/PROFINET phục vụ lập trình và truyền thông.

Mỗi CPU có cấu hình phần cứng và khả năng mở rộng khác nhau. Vì vậy, khi sửa lỗi PLC S7-1200, kỹ thuật viên cần xác định chính xác mã CPU, phiên bản phần cứng và cấu hình hệ thống trước khi tiến hành sửa chữa.

Việc xác định đúng model rất quan trọng bởi cùng là S7-1200 nhưng CPU 1211, 1212 và 1214 có thể có sự khác biệt về I/O tích hợp, khả năng mở rộng, bộ nhớ và cấu hình phần cứng.

2. Vì sao PLC S7-1200 CPU 1211, 1212, 1214 phát sinh lỗi?

PLC công nghiệp thường làm việc liên tục trong môi trường có nhiệt độ cao, bụi, độ ẩm, rung động và nhiễu điện từ. Đây là những yếu tố có thể ảnh hưởng trực tiếp đến độ ổn định của thiết bị.

Một số nguyên nhân thường gặp gồm:

• Nguồn cấp 24VDC không ổn định.
• Điện áp tăng giảm bất thường.
• Nguồn bị nhiễu hoặc có xung điện áp.
• Đấu nối sai cực nguồn.
• Chập tải tại ngõ vào hoặc ngõ ra.
• Quá nhiệt trong tủ điện.
• Bụi hoặc hơi ẩm xâm nhập.
• Tiếp điểm terminal bị oxy hóa.
• Cáp Ethernet bị lỗi.
• Thiết bị mạng gây nhiễu truyền thông.
• Module mở rộng gặp sự cố.
• Bộ nhớ hoặc chương trình bị lỗi.
• CPU bị treo hoặc chuyển sang trạng thái STOP.
• Linh kiện điện tử trên board bị suy giảm sau thời gian dài vận hành.

Đặc biệt, khi PLC đang điều khiển máy móc, việc nguồn điện chập chờn hoặc tải có hiện tượng ngắn mạch có thể gây ra các lỗi khó xác định. Vì vậy, không nên chỉ dựa vào trạng thái đèn LED để kết luận ngay CPU đã hỏng.

3. Các dấu hiệu cần sửa PLC S7-1200 CPU 1211, 1212, 1214

Trước khi đưa PLC đi sửa, người vận hành có thể nhận biết một số dấu hiệu bất thường thông qua trạng thái máy và CPU.

3.1. PLC không lên nguồn

Đây là một trong những lỗi nghiêm trọng cần kiểm tra sớm.

Biểu hiện:

• CPU không sáng đèn.
• Không có tín hiệu RUN/STOP.
• Máy tính không tìm thấy PLC.
• Không thể kết nối TIA Portal.
• PLC không phản hồi.

Nguyên nhân có thể nằm ở nguồn cấp bên ngoài hoặc mạch nguồn bên trong CPU.

Không nên vội kết luận CPU hỏng nếu chưa đo điện áp cấp thực tế. Kỹ thuật viên cần kiểm tra nguồn 24VDC, dây cấp nguồn, terminal và các điểm tiếp xúc trước.

3.2. Đèn RUN/STOP báo trạng thái bất thường

PLC S7-1200 sử dụng các đèn trạng thái để cung cấp thông tin về hoạt động của CPU.

Khi CPU không chuyển sang RUN như bình thường, cần kiểm tra:

• Chế độ hoạt động CPU.
• Diagnostic buffer.
• Cấu hình phần cứng.
• Chương trình người dùng.
• Module mở rộng.
• Lỗi I/O.
• Lỗi truyền thông.
• Lỗi phần cứng.

Nếu CPU liên tục chuyển sang STOP, việc đọc diagnostic buffer sẽ giúp khoanh vùng nguyên nhân nhanh hơn.

3.3. Đèn ERROR báo lỗi

Khi đèn ERROR xuất hiện, không nên tháo CPU hoặc nạp lại chương trình ngay lập tức.

Cần xác định:

• Lỗi diagnostic.
• Lỗi module.
• Lỗi cấu hình.
• Lỗi chương trình.
• Lỗi phần cứng.
• Lỗi truyền thông.
• Lỗi liên quan đến thiết bị ngoại vi.

Đây là bước quan trọng trong quy trình sửa lỗi bộ điều khiển PLC S7-1200.

3.4. PLC không RUN

PLC vẫn có nguồn nhưng CPU không chuyển sang RUN có thể xuất phát từ nhiều nguyên nhân khác nhau.

Ví dụ:

• CPU đang ở STOP.
• Chương trình có lỗi.
• Hardware configuration không phù hợp.
• Module mở rộng bị lỗi.
• Firmware hoặc project không tương thích.
• Có diagnostic fault.
• Một điều kiện trong chương trình ngăn hệ thống vận hành.

Do đó, cần phân biệt lỗi phần cứng và lỗi chương trình trước khi sửa.

4. Lỗi PLC S7-1200 CPU 1211 thường gặp

CPU 1211 thường được sử dụng trong những hệ thống điều khiển có quy mô nhỏ. Khi thiết bị phát sinh lỗi, một số trường hợp thường gặp là:

• Mất nguồn.
• Không kết nối Ethernet.
• Không tìm thấy CPU.
• CPU STOP.
• CPU báo lỗi.
• Không Download được chương trình.
• Không Upload được project.
• I/O không hoạt động.
• Ngõ ra không xuất tín hiệu.
• Chương trình hoạt động không đúng.
• CPU reset bất thường.
• Truyền thông với HMI bị gián đoạn.

Trong trường hợp CPU vẫn có nguồn nhưng không thể kết nối, cần kiểm tra cả phần mềm lẫn phần cứng truyền thông. Không nên mặc định rằng cổng Ethernet đã hỏng.

5. Lỗi PLC S7-1200 CPU 1212 thường gặp

CPU 1212 có khả năng mở rộng tốt hơn cho nhiều ứng dụng. Các lỗi thường gặp gồm:

• PLC mất nguồn.
• PLC không RUN.
• Báo ERROR.
• Mất kết nối máy tính.
• Mất kết nối HMI.
• Không giao tiếp được với biến tần.
• Không nhận module mở rộng.
• Sai cấu hình phần cứng.
• Lỗi I/O.
• Chương trình không hoạt động.
• PLC hoạt động chập chờn.

Khi CPU 1212 được tích hợp vào một hệ thống lớn hơn, cần kiểm tra toàn bộ cấu trúc mạng và module liên quan thay vì chỉ tập trung vào CPU.

6. Lỗi PLC S7-1200 CPU 1214 thường gặp

CPU 1214 thường được lựa chọn cho hệ thống có số lượng I/O và yêu cầu điều khiển lớn hơn so với các cấu hình cơ bản.

Một số sự cố có thể gặp:

• CPU không lên nguồn.
• CPU báo lỗi.
• CPU tự chuyển STOP.
• Không kết nối TIA Portal.
• Mất chương trình.
• Lỗi bộ nhớ.
• Lỗi module mở rộng.
• Lỗi PROFINET.
• HMI không giao tiếp được.
• Biến tần không nhận lệnh.
• Thiết bị ngoại vi mất kết nối.
• PLC hoạt động không ổn định.

Với CPU 1214, khi xảy ra lỗi, việc kiểm tra cấu hình phần cứng và module mở rộng đặc biệt quan trọng.

7. Kiểm tra nguồn trước khi sửa PLC

Nguồn cấp là bước kiểm tra đầu tiên trong hầu hết các trường hợp sửa PLC S7-1200 CPU 1211, 1212, 1214.

Kỹ thuật viên cần kiểm tra:

• Điện áp DC đầu vào.
• Độ ổn định của nguồn.
• Cực tính.
• Terminal nguồn.
• Dây cấp nguồn.
• Cầu chì.
• Thiết bị bảo vệ.
• Nguồn switching.
• Khả năng sụt áp khi tải hoạt động.

Một nguồn 24VDC đo khi không tải có thể vẫn đạt mức điện áp bình thường nhưng sụt áp khi hệ thống chạy. Vì vậy, kiểm tra thực tế trong điều kiện tải là cần thiết.

Nếu nguồn bên ngoài ổn định nhưng CPU hoàn toàn không phản hồi, mới tiếp tục kiểm tra phần cứng bên trong.

8. PLC S7-1200 không kết nối được với máy tính

Đây là lỗi rất thường gặp trong quá trình vận hành và bảo trì.

Các nguyên nhân có thể gồm:

• Cáp Ethernet lỗi.
• Card mạng máy tính có vấn đề.
• Cấu hình IP không phù hợp.
• Chọn sai network adapter.
• PLC chưa được cấp nguồn.
• CPU đang gặp lỗi.
• Cổng Ethernet hoặc mạch truyền thông có vấn đề.
• Cấu hình mạng bị thay đổi.
• Thiết bị mạng trung gian gặp sự cố.

Trước tiên nên kiểm tra kết nối vật lý.

Sau đó kiểm tra:

• Đèn LINK/ACT.
• IP của PLC.
• IP máy tính.
• Network interface.
• Khả năng truy cập thiết bị.
• Thiết lập trong TIA Portal.

Nếu các điều kiện bên ngoài đều bình thường nhưng PLC vẫn không thể giao tiếp, có thể cần kiểm tra phần cứng cổng truyền thông.

9. PLC S7-1200 bị mất chương trình

Mất chương trình là sự cố khiến dây chuyền có thể dừng hoàn toàn.

Nguyên nhân có thể liên quan đến:

• Bộ nhớ.
• Memory card.
• Thao tác nạp/xóa chương trình.
• Nguồn điện không ổn định.
• CPU bị lỗi.
• Project lưu trữ không đầy đủ.
• Cấu hình bộ nhớ không phù hợp.

Khi gặp tình trạng này, không nên lập tức ghi đè dữ liệu lên CPU nếu chưa xác định hiện trạng.

Nếu doanh nghiệp còn project TIA Portal gốc, việc phục hồi sẽ thuận lợi hơn rất nhiều.

10. PLC S7-1200 không Download được chương trình

Khi Download project xuống CPU thất bại, cần kiểm tra theo từng lớp.

Kiểm tra 1: Kết nối vật lý

Kiểm tra cáp Ethernet và trạng thái cổng mạng.

Kiểm tra 2: Thiết bị được phát hiện

Kiểm tra PLC có xuất hiện trong quá trình tìm kiếm thiết bị hay không.

Kiểm tra 3: IP

Đảm bảo máy tính và PLC có cấu hình mạng phù hợp.

Kiểm tra 4: Project

Kiểm tra phiên bản TIA Portal, cấu hình CPU và firmware.

Kiểm tra 5: CPU

Nếu phần mềm và mạng đều đúng nhưng CPU vẫn không thể Download, cần kiểm tra sâu hơn phần cứng.

11. PLC S7-1200 báo lỗi phần cứng

Lỗi phần cứng có thể liên quan đến CPU hoặc các module mở rộng.

Một số nguyên nhân:

• Module bị lỗi.
• Module không nhận dạng.
• Cấu hình sai.
• Bus kết nối có vấn đề.
• Nguồn module không ổn định.
• I/O bị chập.
• Thiết bị ngoại vi gây lỗi.

Khi đó, kỹ thuật viên có thể thực hiện phương pháp cô lập từng module để xác định thành phần gây lỗi.

Đây là phương pháp quan trọng vì một module ngoại vi hỏng đôi khi khiến người vận hành tưởng CPU trung tâm đã bị lỗi.

12. Lỗi ngõ vào PLC S7-1200

Ngõ vào không nhận tín hiệu có thể xuất phát từ:

• Cảm biến hỏng.
• Dây tín hiệu đứt.
• Nguồn cảm biến lỗi.
• Đấu dây sai.
• Terminal tiếp xúc kém.
• Module input lỗi.
• Kênh input bị hỏng.

Cần kiểm tra tín hiệu thực tế tại terminal trước khi kết luận CPU lỗi.

Nếu tín hiệu đã đến đúng terminal nhưng trạng thái input không thay đổi, có thể cần kiểm tra mạch đầu vào.

13. Lỗi ngõ ra PLC S7-1200

Hiện tượng thường gặp:

• Output không ON.
• Output ON chập chờn.
• Output không điều khiển được relay.
• Output không điều khiển contactor.
• Một số kênh mất tín hiệu.
• CPU báo lỗi khi tải hoạt động.

Nguyên nhân có thể nằm ở chương trình, điều kiện logic, nguồn tải, module output hoặc phần cứng CPU.

Đặc biệt với tải cảm, cần xem xét hiện tượng nhiễu và bảo vệ tải phù hợp.

14. PLC S7-1200 bị lỗi truyền thông

S7-1200 thường được sử dụng trong hệ thống kết nối với:

• HMI.
• Biến tần.
• Servo.
• PLC khác.
• Máy tính.
• SCADA.
• Thiết bị Ethernet công nghiệp.

Khi truyền thông bị lỗi, cần xác định lỗi nằm ở:

• Phần mềm.
• Địa chỉ IP.
• Cấu hình thiết bị.
• Cáp mạng.
• Switch.
• Giao thức.
• Thiết bị đối tác.
• Cổng truyền thông PLC.

Không phải mọi lỗi truyền thông đều do CPU.

15. PLC S7-1200 kết nối HMI nhưng không điều khiển được

Trường hợp HMI vẫn hiển thị nhưng một số nút điều khiển không có tác dụng có thể liên quan đến:

• Tag sai địa chỉ.
• Biến PLC không thay đổi.
• Chương trình PLC không xử lý lệnh.
• HMI mất quyền ghi.
• Cấu hình kết nối sai.
• Lỗi truyền thông không hoàn toàn.

Do đó cần kiểm tra đồng thời HMI và PLC.

16. PLC hoạt động chập chờn

Đây là một trong những lỗi khó xử lý nhất.

Biểu hiện:

• Máy chạy được một lúc rồi dừng.
• PLC tự reset.
• Kết nối lúc có lúc mất.
• Output lúc hoạt động lúc không.
• CPU thỉnh thoảng chuyển trạng thái.
• HMI mất kết nối ngẫu nhiên.

Nguyên nhân có thể là:

• Nguồn điện không ổn định.
• Nhiệt độ cao.
• Tiếp xúc kém.
• Cáp mạng lỗi.
• Nhiễu điện.
• Linh kiện phần cứng suy giảm.
• Module mở rộng không ổn định.

Để tìm được lỗi dạng này, cần kiểm tra thiết bị trong điều kiện vận hành thực tế và theo dõi trong một khoảng thời gian phù hợp.

17. Quy trình sửa lỗi PLC S7-1200 chuyên nghiệp

Một quy trình sửa lỗi bộ điều khiển PLC S7-1200 CPU 1211, 1212, 1214 nên được thực hiện theo từng bước.

Bước 1: Tiếp nhận thiết bị

Ghi nhận:

• Model CPU.
• Mã sản phẩm.
• Tình trạng lỗi.
• Lịch sử vận hành.
• Môi trường làm việc.
• Thời điểm bắt đầu phát sinh lỗi.

Bước 2: Kiểm tra ngoại quan

Kiểm tra:

• Vỏ CPU.
• Terminal.
• Cổng Ethernet.
• Dấu hiệu cháy.
• Dấu hiệu oxy hóa.
• Dấu hiệu ẩm.
• Dấu hiệu quá nhiệt.

Bước 3: Kiểm tra nguồn

Đo nguồn cấp và kiểm tra khả năng duy trì điện áp ổn định.

Bước 4: Kiểm tra trạng thái CPU

Quan sát LED và xác định CPU đang ở trạng thái nào.

Bước 5: Kết nối TIA Portal

Nếu CPU còn giao tiếp, tiến hành đọc thông tin chẩn đoán.

Bước 6: Phân tích Diagnostic Buffer

Đây là nguồn dữ liệu rất quan trọng để xác định nguyên nhân lỗi.

Bước 7: Kiểm tra chương trình

Nếu phần cứng bình thường, cần xem xét project, cấu hình và logic chương trình.

Bước 8: Kiểm tra phần cứng

Nếu lỗi có dấu hiệu phần cứng, tiến hành kiểm tra chuyên sâu.

Bước 9: Sửa chữa

Tùy tình trạng, có thể xử lý:

• Nguồn.
• Mạch điện tử.
• Cổng truyền thông.
• Mạch I/O.
• Linh kiện bị hỏng.
• Kết nối bên trong.

Bước 10: Kiểm tra sau sửa

PLC cần được chạy thử, kiểm tra truyền thông, I/O và trạng thái CPU trước khi bàn giao.

18. Sửa PLC S7-1200 mất nguồn

Đối với lỗi mất nguồn, kỹ thuật viên không nên chỉ kiểm tra điện áp tại đầu vào.

Cần phân tích theo hai trường hợp:

Trường hợp 1: Không có điện áp cấp đến PLC.

Nguyên nhân nằm ở hệ thống nguồn bên ngoài.

Trường hợp 2: Điện áp cấp đầy đủ nhưng CPU không hoạt động.

Khi đó cần kiểm tra sâu phần nguồn và các mạch liên quan bên trong thiết bị.

Việc sửa chữa phải được thực hiện bởi người có chuyên môn điện tử công nghiệp để hạn chế nguy cơ gây hư hỏng thêm.

19. Sửa PLC S7-1200 lỗi cổng Ethernet

Cổng Ethernet là thành phần quan trọng đối với lập trình và truyền thông.

Nếu cổng Ethernet có vấn đề, PLC có thể:

• Không được phát hiện.
• Không kết nối TIA Portal.
• Không giao tiếp HMI.
• Không giao tiếp thiết bị khác.
• Kết nối chập chờn.

Trước khi sửa phần cứng, cần loại trừ cáp mạng, switch, máy tính và cấu hình IP.

20. Sửa PLC S7-1200 lỗi CPU

Lỗi CPU cần được phân tích kỹ bởi CPU là trung tâm của toàn bộ hệ thống.

Các biểu hiện có thể gồm:

• CPU không RUN.
• CPU liên tục STOP.
• CPU reset.
• CPU không giao tiếp.
• CPU báo diagnostic.
• CPU hoạt động không ổn định.

Tùy nguyên nhân, phương án xử lý có thể là cấu hình lại, phục hồi chương trình hoặc sửa phần cứng.

Không nên tự ý can thiệp vào board CPU nếu không có thiết bị và kinh nghiệm phù hợp.

21. Phục hồi PLC S7-1200 sau sự cố

Trong nhiều trường hợp, mục tiêu quan trọng không chỉ là làm PLC lên nguồn mà còn phải đảm bảo hệ thống trở lại trạng thái hoạt động.

Quy trình phục hồi có thể gồm:

• Xác định tình trạng CPU.
• Kiểm tra project.
• Kiểm tra firmware.
• Xác định cấu hình phần cứng.
• Nạp chương trình phù hợp.
• Kiểm tra I/O.
• Kiểm tra HMI.
• Kiểm tra truyền thông.
• Chạy thử từng chức năng.

Nếu không có bản backup project, việc phục hồi có thể phức tạp hơn.

22. Những sai lầm thường gặp khi tự sửa PLC

Một số thao tác không đúng có thể khiến lỗi ban đầu trở nên nghiêm trọng hơn.

Tự ý reset PLC

Reset khi chưa sao lưu dữ liệu có thể làm mất thông tin cần thiết cho quá trình chẩn đoán.

Nạp lại chương trình ngay

Nếu nguyên nhân là phần cứng, việc nạp lại chương trình không giải quyết được lỗi.

Thay CPU không kiểm tra

Có trường hợp lỗi nằm ở nguồn, module hoặc cáp mạng nhưng lại thay CPU.

Bỏ qua nguồn điện

Nguồn không ổn định có thể gây nhiều lỗi giả.

Không lưu diagnostic

Diagnostic buffer có thể chứa thông tin quan trọng về thời điểm và loại lỗi.

Can thiệp phần cứng thiếu kiểm soát

Việc hàn thay linh kiện không đúng kỹ thuật có thể gây hỏng thêm board.

23. CATEC nhận sửa lỗi PLC S7-1200 CPU 1211, 1212, 1214

Đối với doanh nghiệp cần xử lý sự cố PLC, việc lựa chọn đơn vị có kinh nghiệm về thiết bị tự động hóa là yếu tố quan trọng.

CATEC cung cấp dịch vụ kiểm tra và sửa lỗi PLC S7-1200 với các nội dung:

• Kiểm tra tình trạng CPU.
• Kiểm tra nguồn.
• Kiểm tra lỗi RUN/STOP.
• Kiểm tra lỗi ERROR.
• Kiểm tra kết nối Ethernet.
• Kiểm tra I/O.
• Kiểm tra module mở rộng.
• Kiểm tra truyền thông.
• Kiểm tra chương trình khi có dữ liệu phù hợp.
• Sửa chữa phần cứng theo tình trạng thực tế.
• Kiểm tra vận hành sau sửa.

Đội ngũ kỹ thuật có kinh nghiệm xử lý thiết bị tự động hóa công nghiệp, tập trung vào việc xác định nguyên nhân trước khi đưa ra phương án sửa chữa.

24. Sửa PLC S7-1200 tại TP.HCM và khu vực miền Nam

Trong trường hợp PLC gặp sự cố khiến dây chuyền phải dừng, thời gian xử lý là yếu tố được nhiều doanh nghiệp quan tâm.

CATEC hỗ trợ tiếp nhận và kiểm tra PLC S7-1200 tại TP.HCM và các khu vực lân cận như:

• Bình Dương.
• Đồng Nai.
• Long An.
• Tây Ninh.
• Các tỉnh thành khu vực miền Nam.

Tùy tình trạng thiết bị, kỹ thuật viên có thể kiểm tra lỗi, tư vấn phương án sửa chữa hoặc hướng dẫn doanh nghiệp cung cấp thông tin cần thiết để chẩn đoán.

25. Vì sao cần chẩn đoán đúng lỗi trước khi sửa?

PLC là thiết bị kết hợp giữa điện tử, phần mềm, điều khiển và truyền thông. Một hiện tượng có thể xuất phát từ nhiều nguyên nhân.

Ví dụ, hiện tượng “PLC không chạy” có thể do:

• CPU STOP.
• Chương trình lỗi.
• Nguồn không ổn định.
• Module lỗi.
• Input không có tín hiệu.
• Điều kiện logic không thỏa mãn.
• Thiết bị truyền thông bị lỗi.

Nếu chỉ nhìn vào hiện tượng bên ngoài và thay CPU, doanh nghiệp có thể tốn chi phí nhưng không giải quyết được nguyên nhân.

Vì vậy, sửa lỗi bộ điều khiển PLC S7-1200 CPU 1211, 1212, 1214 cần bắt đầu bằng chẩn đoán.

26. Kiểm tra PLC trước khi gửi sửa

Doanh nghiệp có thể chuẩn bị một số thông tin giúp kỹ thuật viên chẩn đoán nhanh hơn:

• Model chính xác của CPU.
• Hình ảnh tem thiết bị.
• Hình ảnh trạng thái đèn LED.
• Mô tả hiện tượng lỗi.
• Thời điểm bắt đầu lỗi.
• PLC đang điều khiển máy gì.
• Có thay đổi nguồn điện gần thời điểm lỗi không.
• Có project TIA Portal hay không.
• Có backup chương trình không.
• Các module mở rộng đi kèm.

Thông tin càng đầy đủ, quá trình xác định nguyên nhân càng thuận lợi.

27. Cách hạn chế PLC S7-1200 bị lỗi trong quá trình sử dụng

Bên cạnh việc sửa chữa, bảo trì định kỳ giúp hạn chế sự cố.

Kiểm tra nguồn định kỳ

Đảm bảo nguồn 24VDC ổn định.

Kiểm tra tủ điện

Giữ tủ sạch, thông thoáng và hạn chế hơi ẩm.

Kiểm tra terminal

Terminal lỏng có thể gây mất tín hiệu hoặc hoạt động chập chờn.

Kiểm tra cáp mạng

Cáp Ethernet công nghiệp cần được bố trí phù hợp, hạn chế tác động cơ học.

Sao lưu chương trình

Nên lưu project TIA Portal và các thông tin cấu hình quan trọng.

Ghi nhận lịch sử lỗi

Khi xảy ra lỗi, nên lưu diagnostic và thông tin vận hành để phục vụ bảo trì.

28. Tầm quan trọng của việc backup chương trình PLC

Chương trình PLC là một phần quan trọng của hệ thống tự động hóa. Nếu CPU gặp sự cố phần cứng nhưng project vẫn được lưu trữ đầy đủ, quá trình phục hồi có thể thuận lợi hơn.

Doanh nghiệp nên lưu:

• Project TIA Portal.
• Phiên bản phần mềm sử dụng.
• Cấu hình phần cứng.
• Thông tin firmware.
• Địa chỉ IP.
• Cấu hình HMI.
• Cấu hình thiết bị truyền thông.
• Tài liệu sơ đồ điện.

Nên có nhiều bản backup tại các vị trí an toàn.

29. Khi nào nên sửa và khi nào nên thay PLC?

Quyết định sửa hay thay CPU phụ thuộc vào:

• Mức độ hư hỏng.
• Tình trạng phần cứng.
• Khả năng phục hồi.
• Tình trạng chương trình.
• Tuổi thiết bị.
• Yêu cầu sản xuất.
• Chi phí tổng thể.
• Thời gian cần đưa máy trở lại hoạt động.

Không phải mọi PLC lỗi đều cần thay mới. Ngược lại, một số trường hợp hư hỏng nặng hoặc không đảm bảo độ ổn định lâu dài có thể cần cân nhắc phương án thay thế.

Việc đánh giá nên dựa trên tình trạng thực tế thay vì chỉ dựa vào hiện tượng ban đầu.

30. Kiểm tra sau khi sửa PLC S7-1200

Một PLC được sửa xong chưa thể xem là hoàn tất nếu chỉ bật nguồn thấy CPU hoạt động.

Cần kiểm tra:

• Nguồn.
• Trạng thái CPU.
• Kết nối TIA Portal.
• Download/Upload khi cần thiết.
• Input.
• Output.
• Module mở rộng.
• HMI.
• Truyền thông.
• Thiết bị ngoại vi.
• Khả năng hoạt động liên tục.

Nếu có thể, nên chạy thử trong điều kiện tương đương thực tế trước khi đưa PLC trở lại dây chuyền.

31. Dịch vụ sửa lỗi PLC S7-1200 cần đáp ứng những gì?

Một dịch vụ sửa chữa PLC chuyên nghiệp nên có quy trình rõ ràng.

Kiểm tra trước khi sửa

Không sửa theo phỏng đoán.

Xác định nguyên nhân

Phân biệt lỗi nguồn, phần cứng, phần mềm và truyền thông.

Tư vấn phương án

Thông báo tình trạng thiết bị và phương án xử lý phù hợp.

Kiểm tra sau sửa

Đảm bảo PLC hoạt động ổn định trước khi bàn giao.

Hỗ trợ kỹ thuật

Hướng dẫn khách hàng xử lý các vấn đề liên quan sau khi thiết bị được đưa vào vận hành.

32. CATEC hỗ trợ các lỗi kỹ thuật PLC S7-1200 nào?

CATEC có thể tiếp nhận các trường hợp cần kiểm tra như:

• PLC S7-1200 mất nguồn.
• PLC S7-1200 không lên nguồn.
• CPU 1211 lỗi.
• CPU 1212 lỗi.
• CPU 1214 lỗi.
• PLC không RUN.
• PLC báo ERROR.
• PLC chuyển STOP.
• PLC không kết nối máy tính.
• PLC không kết nối HMI.
• PLC lỗi Ethernet.
• PLC lỗi truyền thông.
• PLC không nhận I/O.
• PLC lỗi module mở rộng.
• PLC hoạt động chập chờn.
• PLC cần kiểm tra và phục hồi chương trình.

Tùy từng trường hợp, kỹ thuật viên sẽ kiểm tra thực tế để đưa ra phương án xử lý.

33. Những thông tin cần cung cấp khi yêu cầu sửa PLC

Để quá trình tiếp nhận nhanh hơn, khách hàng nên cung cấp:

• Tên hãng: Siemens.
• Dòng PLC: S7-1200.
• Model: CPU 1211, 1212 hoặc 1214.
• Mã sản phẩm nếu có.
• Hiện tượng lỗi.
• Trạng thái đèn LED.
• Hình ảnh CPU.
• Hình ảnh tủ điện.
• Hình ảnh lỗi trên TIA Portal nếu có.
• Project chương trình nếu cần phục hồi.
• Thông tin thiết bị kết nối với PLC.

Đây là những dữ liệu có giá trị cho quá trình chẩn đoán.

34. Lợi ích của sửa chữa PLC đúng kỹ thuật

Sửa chữa đúng phương pháp giúp doanh nghiệp:

• Hạn chế thời gian dừng máy.
• Giảm chi phí thay thế thiết bị.
• Giữ lại cấu hình hệ thống.
• Hạn chế thay đổi chương trình.
• Giảm nguy cơ phát sinh lỗi mới.
• Tăng khả năng phục hồi dây chuyền.
• Chủ động hơn trong bảo trì thiết bị.

Đặc biệt, với các dây chuyền đã được lập trình riêng, việc sửa CPU hoặc phục hồi đúng cấu hình có thể giúp hạn chế những thay đổi không cần thiết.

35. Kết luận

Sửa lỗi bộ điều khiển PLC S7-1200 CPU 1211, 1212, 1214 đòi hỏi quá trình chẩn đoán có hệ thống, không nên chỉ dựa vào một dấu hiệu như PLC không RUN, đèn ERROR sáng hoặc không kết nối được máy tính. Nguyên nhân có thể đến từ nguồn cấp, chương trình, module mở rộng, truyền thông, môi trường vận hành hoặc chính phần cứng CPU.

Khi PLC gặp sự cố, doanh nghiệp nên ưu tiên kiểm tra nguồn, trạng thái LED, kết nối, diagnostic và cấu hình trước khi tiến hành các thao tác can thiệp sâu. Đặc biệt, việc sao lưu project TIA Portal và thông tin cấu hình sẽ giúp quá trình phục hồi thuận lợi hơn.

CATEC tiếp nhận kiểm tra và sửa chữa PLC Siemens S7-1200 CPU 1211, CPU 1212, CPU 1214 cùng nhiều thiết bị tự động hóa công nghiệp khác. Các lỗi như mất nguồn, không RUN, báo ERROR, không kết nối, lỗi Ethernet, lỗi I/O, lỗi truyền thông và hoạt động chập chờn đều cần được kiểm tra theo tình trạng thực tế.

Nếu PLC đang ảnh hưởng trực tiếp đến dây chuyền sản xuất, việc xác định đúng nguyên nhân ngay từ đầu sẽ giúp tiết kiệm thời gian, hạn chế chi phí phát sinh và nâng cao khả năng đưa hệ thống trở lại vận hành ổn định.

Các Lỗi Thường Hay Hư Hỏng Của PLC

• Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Lỗi Hết Pin Hoặc Pin Yếu, Lỗi Do Lâu Ngày Không Thay Pin.
• Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Hư CPU, Lỗi Giao Tiếp CPU Và Bo Thực Thi, Báo Đèn Error Hoặc SF/ Diags.
• Hư Bo Thực Thi: Hư Ngõ Vào Input, Ngõ Ra Output, Analog,…
• Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Hư Bo Nguồn, Mất Nguồn. Nổ Cầu Chì, Nổ Điện Trở. Hư Nguồn DC 24V.
• Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Cháy Nổ Do Sét Đánh, Chạm Chậm, Cấp Nhầm Nguồn Điện AC, DC,…
• Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Không Kết Nối Được Với HMI Hoặc Máy Tính -> Hư Cổng Truyền Thông Với HMI.
• Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Không Sáng Đèn Khi Đã Cấp Nguồn, Mất Nguồn.
• Relay Hoặc Transistor Không Đóng Mặc Dù Đã Có Đèn Sáng, Hoặc Đóng Mà Không Có Điện Ra PLC.
• Lỗi Mất Hoàn Toàn Hoặc Mất Một Đoạn Chương Trình, Báo Err Hoặc Chương Trình Có Đoạn Màu Vàng,…
• Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Lỗ Hoạt Động Sai Quy Trình, Bỏ Bước, Lỗi Bước,…
• Lỗi Bị Khoá Password Hoặc Chống Upload,…

Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Không Chỉ Là Giải Pháp Khắc Phục Sự Cố Tức Thời Mà Còn Là Chiến Lược Tối Ưu Chi Phí Và Duy Trì Hoạt Động Ổn Định Cho Hệ Thống Tự Động Hóa. Việc Hiểu Rõ Nguyên Nhân Các Lỗi Sai PLC, Nhận Biết Sớm Dấu Hiệu Hư Hỏng Và Lựa Chọn Đúng Đơn Vị Sửa Chữa Uy Tín Sẽ Giúp Doanh Nghiệp Tránh Được Nhiều Rủi Ro Trong Sản Xuất. Với Kinh Nghiệm, Chuyên Môn Và Quy Trình Bài Bản, Dịch Vụ Công Ty CATEC Là Lựa Chọn Đáng Tin Cậy Cho Các Doanh Nghiệp Đang Tìm Kiếm Giải Pháp Sửa PLC PLC S7-1200 CPU 1211, 1212, 1214 Hiệu Quả, An Toàn Và Lâu Dài. Nếu PLC Của Bạn Đang Gặp Sự Cố, Đừng Chần Chừ, Việc Sửa PLC Đúng Lúc Chính Là Chìa Khóa Giúp Hệ Thống Vận Hành Bền Bỉ Và Ổn Định Trong Tương Lai.

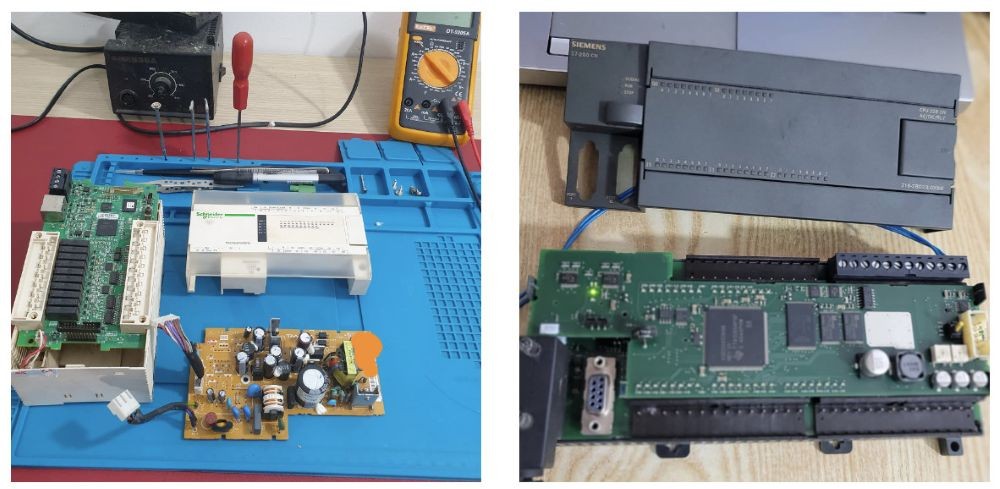

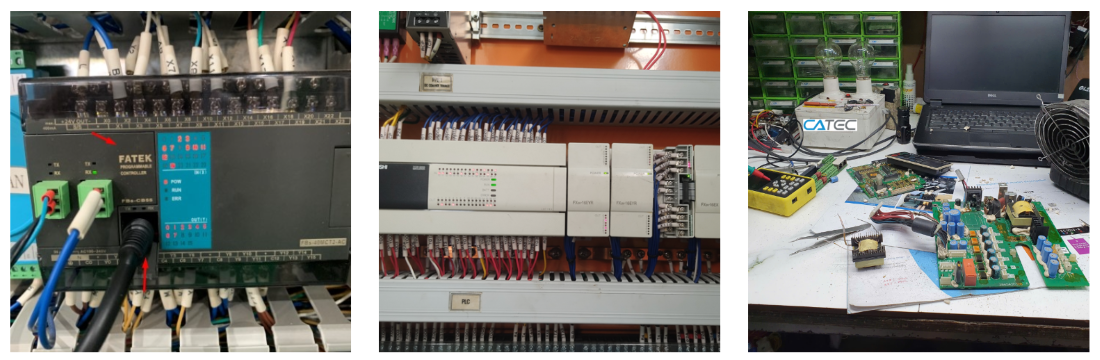

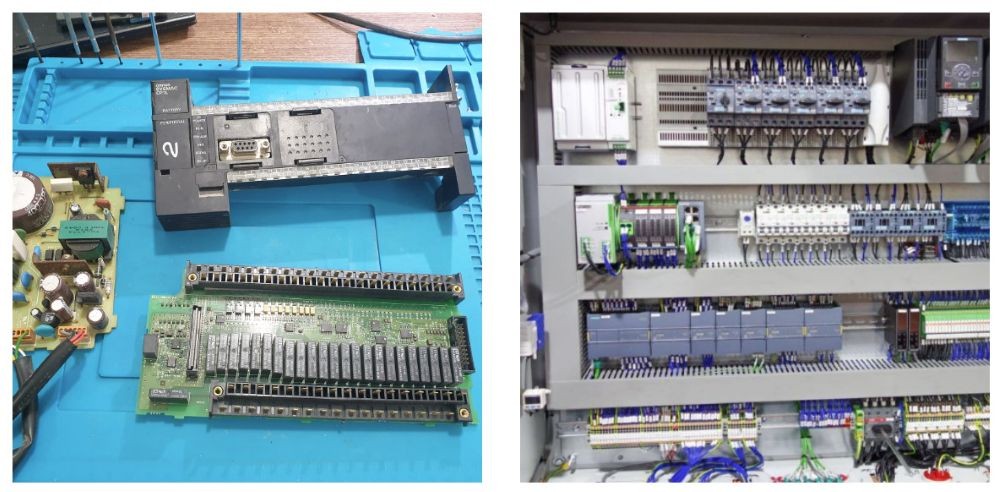

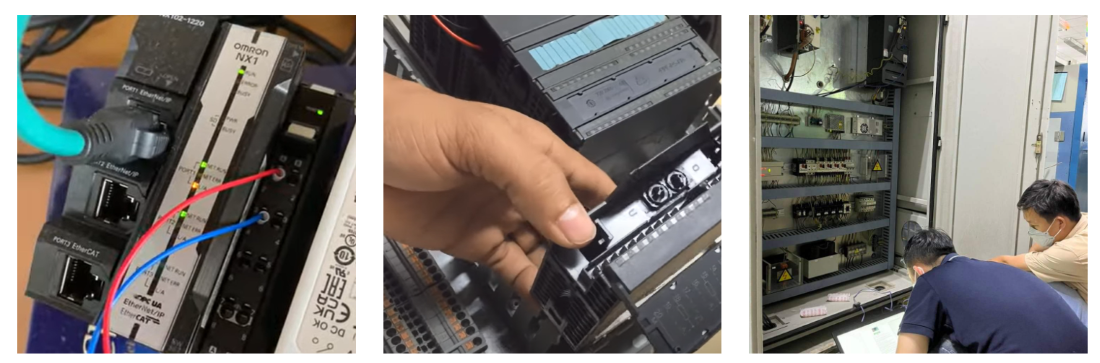

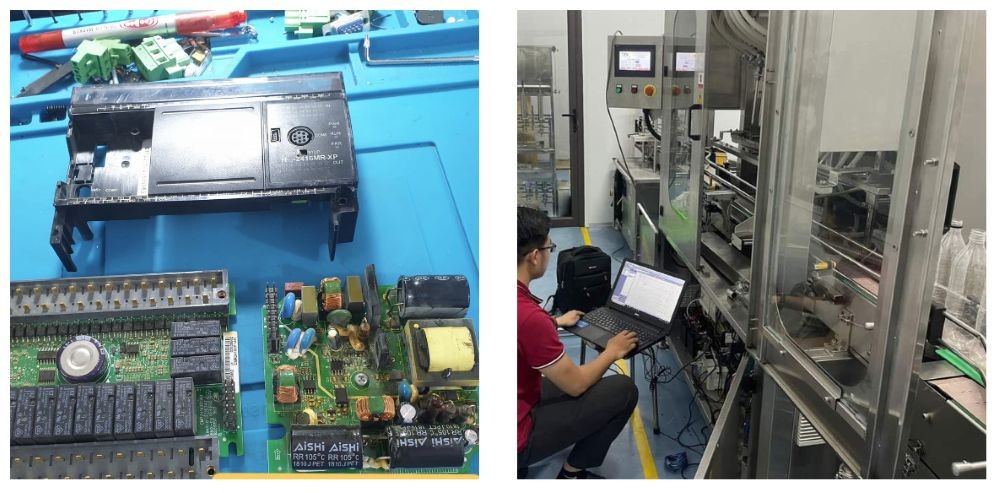

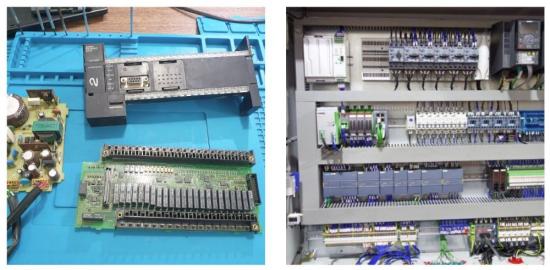

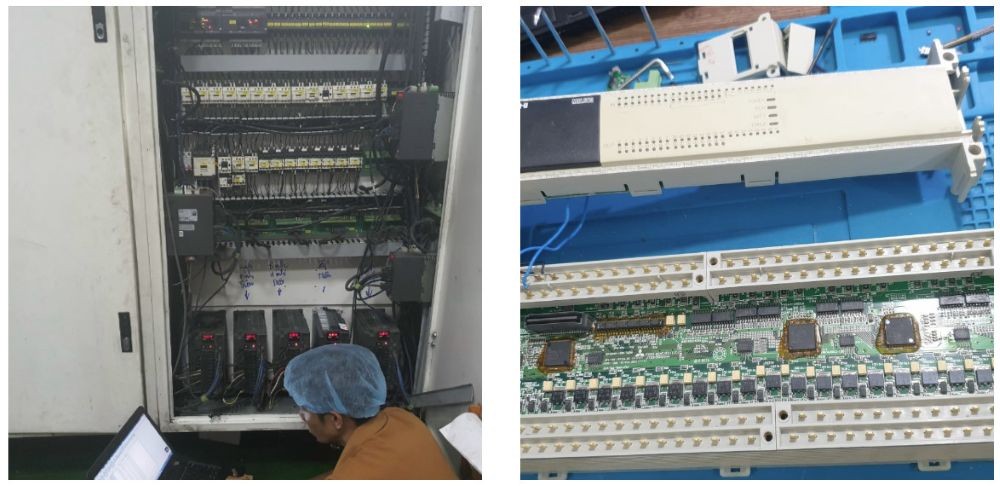

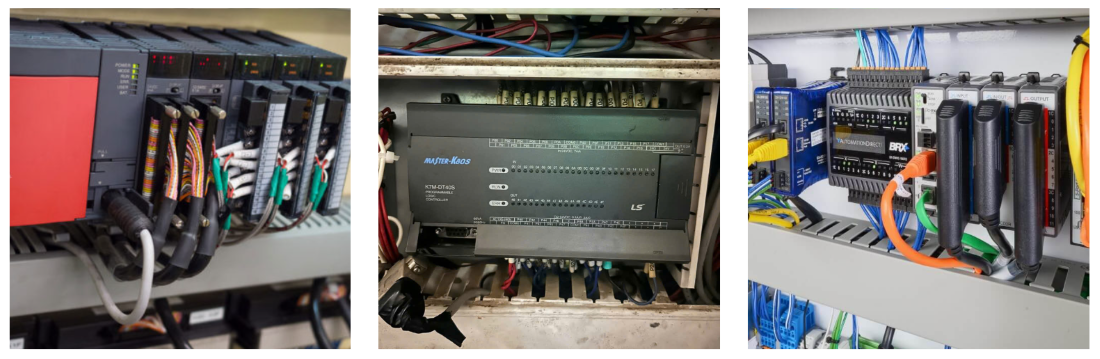

Hình ảnh thực tế PLC đang được sửa chữa tại CATEC

Hình ảnh PLC Allen Bradley đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Fatek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Mitsubishi đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Omron đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Xinje đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Keyence đang trong quá trình được sửa chữa tại CATEC Automation

Quy Trình Sửa Chữa PLC tại CATEC

1. Tiếp nhận PLC lỗi

2. Kiểm tra – chẩn đoán lỗi miễn phí

3. Báo lỗi, báo giá rõ ràng

4. Tiến hành sửa chữa ngay khi khách hàng đồng ý

5. Test chạy thực tế 24–48h

6. Bàn giao – bảo hành sau sửa chữa

Thời gian xử lý: chỉ từ 6 – 24h, tùy mức độ hư hỏng.

Cam Kết về dịch vụ Sửa PLC Tại CATEC

• Sửa nhanh trong vòng 24h

• Không sửa không thu phí

• Báo đúng lỗi – đúng giá

• Linh kiện chính hãng, tương thích cao

• Bảo hành sau sửa chữa từ 3 – 6 tháng

• Hỗ trợ kỹ thuật tận tâm

Lợi ích Khi Sửa Chữa PLC Thay Vì Mua Mới

Nhiều doanh nghiệp băn khoăn giữa sửa chữa và thay mới PLC. Thực tế, sửa PLC mang lại nhiều lợi ích vượt trội:

• Tiết kiệm 40–70% chi phí so với mua PLC mới

• Nhanh hơn nhập hàng mới, tránh chờ đợi lâu

• Giữ nguyên chương trình điều khiển cũ

• Giảm thiểu rác thải điện tử, thân thiện môi trường

Đặc biệt với các dây chuyền cũ, PLC đã ngừng sản xuất, sửa chữa là giải pháp tối ưu nhất.

Vì Sao Nên Chọn Dịch Vụ Sửa PLC Của Chúng Tôi?

Giữa rất nhiều đơn vị tại TP.HCM, chúng tôi tự tin là địa chỉ sửa chữa PLC uy tín – nhanh – chuyên sâu nhờ:

• Đội ngũ kỹ sư trên 10 năm kinh nghiệm PLC – tự động hóa

• Am hiểu sâu cấu trúc phần cứng và phần mềm PLC

• Đã sửa chữa thành công hàng ngàn PLC cho nhà máy tại KCN Tân Bình, Tân Tạo, VSIP, Sóng Thần, Hiệp Phước…

• Vị trí thuận tiện tại khu vực Hồ Chí Minh, hỗ trợ nhanh chóng

Ngoài sửa chữa tại xưởng, chúng tôi còn hỗ trợ:

• Khảo sát – kiểm tra PLC tại nhà máy

• Sao lưu, khôi phục chương trình PLC

• Nâng cấp, thay thế PLC tương đương

• Tư vấn cải tiến hệ thống điều khiển PLC

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa PLC Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình PLC hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

• Hotline/ zalo: 0913.121.308

• Email: catec.tech@gmail.com

• Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa bộ lập trình toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm PLC tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
