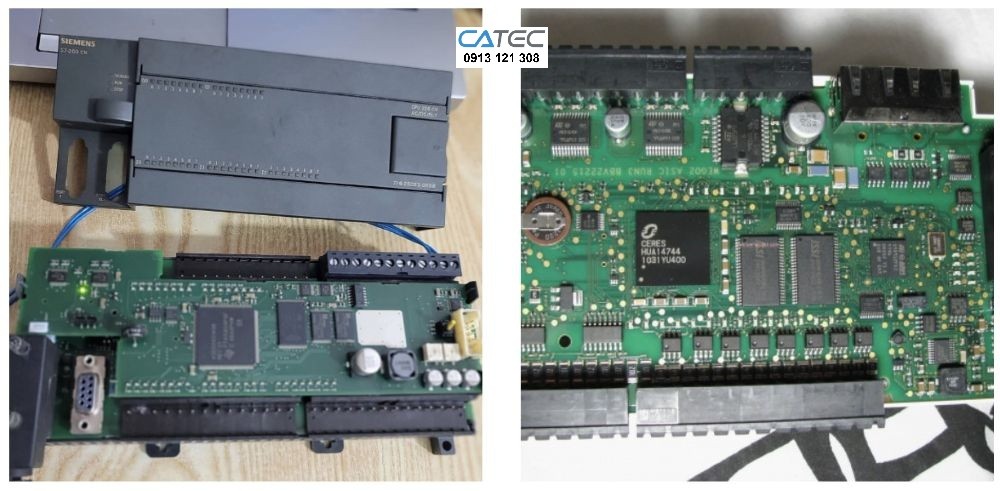

Sửa Lỗi Bộ Điều Khiển PLC Siemens S7-200 Chuyên Nghiệp, Xử Lý Lỗi CPU 221, 222, 224XP, 226 Nhanh, Chính Xác

Sửa Lỗi Bộ Điều Khiển PLC Siemens S7-200 Chuyên Nghiệp, Xử Lý Lỗi CPU 221, 222, 224XP, 226 Nhanh, Chính Xác

Trong các hệ thống tự động hóa công nghiệp, PLC Siemens S7-200 được sử dụng trong nhiều dây chuyền điều khiển máy móc, băng tải, máy đóng gói, máy gia công, hệ thống bơm, quạt, xử lý nước và nhiều ứng dụng sản xuất khác. Sau thời gian vận hành liên tục, PLC có thể phát sinh nhiều tình trạng như mất nguồn, đèn STOP hoặc SF/ERR sáng, CPU không RUN, mất chương trình, không giao tiếp được với máy tính, ngõ vào/ngõ ra hoạt động bất thường hoặc hệ thống chập chờn.

Khi gặp những sự cố này, việc sửa lỗi bộ điều khiển PLC Siemens S7-200 cần được thực hiện theo quy trình kỹ thuật thay vì chỉ thay thế linh kiện hoặc reset thiết bị. Đặc biệt, các dòng CPU 221, CPU 222, CPU 224XP và CPU 226 có cấu trúc phần cứng, số lượng I/O và đặc điểm ứng dụng khác nhau nên phương pháp kiểm tra cũng cần phù hợp với từng model.

CATEC cung cấp dịch vụ sửa PLC Siemens S7-200, tập trung vào chẩn đoán lỗi phần cứng, kiểm tra nguồn, CPU, bộ nhớ, cổng truyền thông, mạch I/O và các thành phần liên quan. Kỹ thuật viên có thể tiếp nhận các trường hợp PLC không lên nguồn, không RUN, báo lỗi, mất chương trình, lỗi truyền thông hoặc hoạt động không ổn định.

1. Tổng quan về PLC Siemens S7-200

Siemens S7-200 là dòng PLC nhỏ gọn được sử dụng phổ biến trong các hệ thống điều khiển tự động hóa. Thiết bị đảm nhiệm việc nhận tín hiệu từ cảm biến, công tắc, encoder hoặc các thiết bị đo; xử lý chương trình điều khiển trong CPU và xuất tín hiệu đến relay, contactor, van điện từ, biến tần, servo hoặc các thiết bị chấp hành khác.

Một hệ thống S7-200 thường bao gồm:

CPU PLC.
Module mở rộng I/O.
Nguồn cấp.
Thiết bị lập trình hoặc máy tính.
Cáp truyền thông.
Cảm biến và thiết bị đầu vào.
Relay, contactor, van, motor và các thiết bị đầu ra.
Mạng truyền thông với HMI hoặc thiết bị khác.

Trong quá trình vận hành, chỉ cần một thành phần quan trọng bị lỗi cũng có thể khiến cả dây chuyền dừng hoạt động. Vì vậy, sửa lỗi PLC Siemens S7-200 không chỉ là kiểm tra CPU mà cần xem xét toàn bộ điều kiện làm việc của thiết bị.

2. Các dòng CPU Siemens S7-200 thường gặp

Trong thực tế sửa chữa, CATEC thường tiếp nhận nhiều loại CPU thuộc dòng S7-200. Trong đó CPU 221, CPU 222, CPU 224XP và CPU 226 là những model được sử dụng trong nhiều hệ thống điều khiển.

2.1. PLC Siemens S7-200 CPU 221

CPU 221 thuộc nhóm PLC nhỏ gọn, phù hợp với các hệ thống có số lượng I/O không quá lớn.

Một số ứng dụng phổ biến:

Điều khiển máy đơn.
Máy đóng gói.
Máy bơm.
Băng tải.
Hệ thống điều khiển động cơ.
Thiết bị tự động hóa quy mô nhỏ.

Các lỗi thường gặp có thể bao gồm:

Không lên nguồn.
Đèn báo trạng thái không hoạt động.
Không chuyển sang RUN.
Không kết nối được với máy tính.
Mất chương trình.
Lỗi bộ nhớ.
Hoạt động không ổn định.

2.2. PLC Siemens S7-200 CPU 222

CPU 222 có khả năng đáp ứng nhiều ứng dụng điều khiển nhỏ và vừa. Khi thiết bị bị lỗi, cần xác định rõ lỗi nằm ở nguồn, CPU, bộ nhớ, truyền thông hay hệ thống I/O.

Một số tình trạng thường được khách hàng phản ánh:

CPU không RUN.
Đèn SF/ERR sáng.
PLC tự STOP.
Không nhận tín hiệu đầu vào.
Không xuất tín hiệu đầu ra.
Không giao tiếp với HMI.
Không kết nối được bằng phần mềm.
PLC hoạt động lúc được lúc không.

2.3. PLC Siemens S7-200 CPU 224XP

CPU 224XP được sử dụng trong nhiều hệ thống cần khả năng xử lý và giao tiếp I/O cao hơn các CPU nhỏ.

Một số ứng dụng có thể gặp:

Điều khiển motor.
Điều khiển vị trí.
Máy đóng gói.
Máy cắt.
Máy ép.
Máy sản xuất tự động.
Hệ thống điều khiển kết hợp HMI.

Với CPU 224XP, khi xảy ra lỗi cần kiểm tra kỹ cả phần cứng CPU, nguồn, bộ nhớ và các đường tín hiệu liên quan.

2.4. PLC Siemens S7-200 CPU 226

CPU 226 phù hợp với các hệ thống có quy mô điều khiển lớn hơn trong phạm vi dòng S7-200.

Khi CPU 226 gặp sự cố, ảnh hưởng đến dây chuyền có thể rất lớn vì PLC thường giữ vai trò điều khiển trung tâm.

Các tình trạng thường gặp:

PLC mất nguồn.
PLC không RUN.
Báo lỗi CPU.
Mất chương trình.
Không giao tiếp được.
Ngõ vào không nhận tín hiệu.
Ngõ ra không hoạt động.
PLC bị treo.
Hoạt động không ổn định.

3. Những dấu hiệu cho thấy PLC Siemens S7-200 đang gặp lỗi

Việc nhận biết sớm dấu hiệu bất thường giúp giảm thời gian dừng máy và hạn chế phát sinh hư hỏng liên quan.

3.1. PLC không lên nguồn

Đây là một trong những lỗi nghiêm trọng thường được yêu cầu sửa PLC Siemens S7-200.

Khi cấp nguồn, PLC không có đèn LED hoạt động. Nguyên nhân có thể liên quan đến:

Nguồn cấp bên ngoài.
Cầu chì.
Mạch bảo vệ.
Mạch nguồn bên trong.
Tụ điện.
Linh kiện bán dẫn.
Đường cấp nguồn trên PCB.
Hư hỏng do quá áp.

Không nên kết luận ngay rằng CPU đã hỏng. Trước tiên cần đo kiểm nguồn cấp đầu vào và xác định nguồn nội bộ có được tạo đúng hay không.

3.2. Đèn SF/ERR sáng

Đèn SF/ERR sáng có thể cho thấy PLC đang phát hiện một điều kiện lỗi. Tuy nhiên, chỉ dựa vào đèn báo không đủ để xác định chính xác linh kiện nào bị hỏng.

Kỹ thuật viên cần:

Kiểm tra trạng thái LED.
Kết nối PLC với máy tính nếu có thể.
Đọc thông tin chẩn đoán.
Kiểm tra chương trình.
Kiểm tra phần cứng.
Kiểm tra nguồn.
Xác định lỗi xuất hiện liên tục hay theo thời điểm.

3.3. PLC không chuyển sang RUN

PLC có thể vẫn sáng nguồn nhưng không RUN.

Nguyên nhân có thể liên quan đến:

Công tắc hoặc trạng thái STOP.
Chương trình PLC.
Lỗi CPU.
Lỗi bộ nhớ.
Lỗi phần cứng.
Điều kiện lỗi chưa được xử lý.
Chương trình bị lỗi.
Thiết bị ngoại vi gây ảnh hưởng.

Việc sửa chữa cần phân biệt giữa lỗi phần mềm và lỗi phần cứng trước khi tiến hành can thiệp.

3.4. PLC mất chương trình

Mất chương trình là tình trạng đáng chú ý bởi chương trình điều khiển có thể chứa toàn bộ logic vận hành của máy.

Một số nguyên nhân có thể gồm:

Bộ nhớ bị lỗi.
Nguồn nuôi bộ nhớ gặp vấn đề.
Chương trình bị ghi đè.
Lỗi trong quá trình thao tác.
Thiết bị lưu trữ hoặc vùng nhớ gặp sự cố.
CPU bị lỗi phần cứng.

Nếu còn khả năng truy cập PLC, cần ưu tiên sao lưu chương trình trước khi thực hiện thao tác sửa chữa.

3.5. PLC không kết nối được với máy tính

Tình trạng không kết nối được có thể xuất phát từ nhiều nguyên nhân khác nhau.

Có thể kiểm tra:

Cáp kết nối.
Cổng truyền thông.
Thiết lập giao tiếp.
Driver.
Phần mềm lập trình.
Tốc độ truyền.
Địa chỉ thiết bị.
Mạch truyền thông trên PLC.

Do đó, không nên kết luận PLC hỏng chỉ vì máy tính không nhận thiết bị.

4. Nguyên nhân phổ biến gây lỗi PLC Siemens S7-200

4.1. Nguồn điện không ổn định

PLC công nghiệp hoạt động trong môi trường có nhiều thiết bị điện công suất lớn. Nếu nguồn điện không ổn định, thiết bị có thể chịu ảnh hưởng bởi:

Sụt áp.
Quá áp.
Xung điện.
Nhiễu.
Điện áp cấp không phù hợp.

Nguồn điện bất thường trong thời gian dài có thể làm giảm độ tin cậy của các linh kiện điện tử.

4.2. Nhiệt độ cao

Tủ điện đặt gần nguồn nhiệt hoặc không được thông gió tốt có thể làm nhiệt độ bên trong tăng cao.

Nhiệt độ cao kéo dài có thể ảnh hưởng đến:

Tụ điện.
IC.
Linh kiện nguồn.
Bộ nhớ.
Mạch CPU.
Các đầu nối.

Khi sửa PLC, kỹ thuật viên nên kiểm tra cả dấu hiệu nhiệt trên bo mạch.

4.3. Độ ẩm và bụi bẩn

Môi trường nhà máy có bụi kim loại, dầu, hơi ẩm hoặc hóa chất có thể ảnh hưởng đến bo mạch.

Các vấn đề có thể xảy ra:

Oxy hóa chân linh kiện.
Ăn mòn PCB.
Rò điện.
Chập mạch.
Tiếp xúc kém.

4.4. Nguồn xung và nhiễu điện

Các thiết bị như biến tần, servo, motor công suất lớn có thể tạo ra nhiễu điện từ. Nếu hệ thống nối đất hoặc chống nhiễu không phù hợp, PLC có thể xuất hiện các hiện tượng bất thường.

4.5. Tuổi thọ linh kiện

PLC đã hoạt động nhiều năm có thể phát sinh lỗi do linh kiện xuống cấp.

Đặc biệt, các linh kiện trong mạch nguồn và tụ điện có thể thay đổi đặc tính theo thời gian.

5. Quy trình sửa lỗi bộ điều khiển PLC Siemens S7-200

Để tránh sửa chữa theo phương pháp thử sai, CATEC áp dụng quy trình kiểm tra theo từng bước.

5.1. Tiếp nhận thông tin lỗi

Trước tiên cần thu thập:

Model PLC.
Mã CPU.
Điện áp cấp.
Tình trạng LED.
Hiện tượng lỗi.
Thời điểm bắt đầu lỗi.
Máy đang sử dụng PLC vào công đoạn nào.
Lỗi xuất hiện liên tục hay không.
PLC đã từng sửa chữa hay chưa.

Những thông tin này giúp kỹ thuật viên định hướng kiểm tra ban đầu.

5.2. Kiểm tra ngoại quan

PLC được kiểm tra:

Vỏ thiết bị.
Đầu nối.
Chân connector.
PCB.
Dấu hiệu cháy.
Dấu hiệu oxy hóa.
Dấu hiệu vào nước.
Linh kiện biến dạng.
Vết sửa chữa trước đó.

Đây là bước đơn giản nhưng có thể cung cấp nhiều thông tin quan trọng.

5.3. Kiểm tra nguồn

Kỹ thuật viên kiểm tra nguồn cấp và các đường nguồn liên quan.

Mục tiêu là xác định:

Có nguồn đầu vào hay không.
Nguồn có đúng yêu cầu hay không.
Nguồn có ổn định không.
Mạch nguồn nội bộ có hoạt động không.
Có hiện tượng chập tải hay không.

5.4. Kiểm tra CPU

CPU là thành phần trung tâm nên cần kiểm tra kỹ.

Các nội dung có thể bao gồm:

Trạng thái hoạt động.
Bộ nhớ.
Khả năng chạy chương trình.
Khả năng giao tiếp.
Tín hiệu trên các đường liên quan.
Dấu hiệu bất thường trên PCB.

5.5. Kiểm tra truyền thông

Đối với PLC không kết nối được, cần kiểm tra toàn bộ đường truyền.

Không chỉ kiểm tra cổng giao tiếp mà còn cần xem xét cáp và thiết bị phía đối diện.

5.6. Kiểm tra I/O

Nếu PLC vẫn chạy nhưng máy không hoạt động, cần xác định lỗi nằm ở:

Input.
Output.
Module mở rộng.
Thiết bị cảm biến.
Relay.
Contactor.
Van.
Thiết bị chấp hành.

Điều này giúp tránh thay CPU trong trường hợp lỗi thực tế nằm ở thiết bị bên ngoài. Sửa Lỗi Bộ Điều Khiển PLC Siemens S7-200 Chuyên Nghiệp, Xử Lý Lỗi CPU 221, 222, 224XP, 226 Nhanh, Chính Xác

6. Sửa PLC Siemens S7-200 CPU 221

Đối với CPU 221, kỹ thuật viên thường bắt đầu bằng kiểm tra nguồn và trạng thái LED.

Nếu PLC không lên nguồn:

Kiểm tra nguồn cấp.
Kiểm tra mạch nguồn.
Kiểm tra linh kiện bảo vệ.
Kiểm tra đường nguồn PCB.

Nếu PLC lên nguồn nhưng không RUN:

Kiểm tra trạng thái CPU.
Kiểm tra chương trình.
Kiểm tra bộ nhớ.
Đọc thông tin chẩn đoán.
Kiểm tra phần cứng.

Nếu không giao tiếp:

Kiểm tra cáp.
Kiểm tra cổng truyền thông.
Kiểm tra cấu hình.
Kiểm tra mạch giao tiếp.

7. Sửa PLC Siemens S7-200 CPU 222

CPU 222 thường được sử dụng trong các máy tự động hóa nhỏ.

Khi sửa chữa, cần xác định rõ triệu chứng.

Trường hợp PLC mất nguồn

Tập trung vào:

Nguồn đầu vào.
Mạch nguồn.
Linh kiện bảo vệ.
Đường cấp nguồn.

Trường hợp PLC báo lỗi

Cần đọc trạng thái lỗi trước khi can thiệp phần cứng.

Trường hợp PLC không nhận Input

Có thể kiểm tra:

Điện áp tín hiệu.
Thiết bị cảm biến.
Đường mạch Input.
Module.
CPU.

Trường hợp Output không hoạt động

Cần phân biệt giữa lỗi chương trình, lỗi tín hiệu điều khiển và lỗi phần cứng ngõ ra.

8. Sửa PLC Siemens S7-200 CPU 224XP

CPU 224XP thường xuất hiện trong những hệ thống điều khiển có yêu cầu cao hơn về I/O và chức năng.

Một số lỗi thường được kiểm tra:

Không lên nguồn.
CPU STOP.
SF/ERR.
Mất chương trình.
Không giao tiếp.
Input bất thường.
Output không hoạt động.
PLC bị treo.
Chạy không ổn định.

Đối với CPU 224XP, việc kiểm tra cần thực hiện có hệ thống để tránh ảnh hưởng đến dữ liệu chương trình.

9. Sửa PLC Siemens S7-200 CPU 226

CPU 226 thường giữ vai trò quan trọng trong các hệ thống có nhiều thiết bị điều khiển.

Khi CPU 226 bị lỗi, thời gian dừng máy có thể ảnh hưởng đến hoạt động sản xuất. Vì vậy, trước khi sửa chữa cần xác định:

Lỗi xảy ra từ thời điểm nào.
PLC còn lên nguồn không.
LED báo trạng thái thế nào.
Có kết nối với máy tính không.
Chương trình còn hay không.
I/O có hoạt động không.
Hệ thống có phát sinh sự cố nguồn trước đó không.

Quy trình chẩn đoán chính xác giúp giảm việc thay thế linh kiện không cần thiết.

10. Xử lý lỗi PLC không lên nguồn

Lỗi không lên nguồn là một trong những trường hợp cần kiểm tra kỹ.

Không nên cấp nguồn liên tục cho một PLC nghi ngờ chập mạch vì có thể làm tình trạng hư hỏng nghiêm trọng hơn.

Quy trình kiểm tra có thể gồm:

Kiểm tra nguồn cấp bên ngoài.
Kiểm tra dòng tiêu thụ.
Kiểm tra dấu hiệu chập.
Kiểm tra mạch bảo vệ.
Kiểm tra mạch nguồn.
Kiểm tra điện áp các đường nguồn.
Kiểm tra linh kiện liên quan.
Xác nhận trạng thái CPU sau sửa chữa.

11. Xử lý PLC Siemens S7-200 không RUN

Khi PLC không RUN, cần xác định đây là lỗi do chương trình hay lỗi phần cứng.

Nếu PLC vẫn giao tiếp được với máy tính, có thể tiến hành kiểm tra thông tin trạng thái và chương trình.

Nếu PLC hoàn toàn không giao tiếp được, hướng kiểm tra sẽ tập trung nhiều hơn vào:

Nguồn.
CPU.
Bộ nhớ.
Cổng truyền thông.
Mạch điện tử.

Việc phân loại lỗi từ đầu giúp tiết kiệm thời gian sửa chữa.

12. Xử lý PLC mất chương trình

Chương trình PLC có thể chứa nhiều thông tin quan trọng của dây chuyền như:

Logic điều khiển.
Timer.
Counter.
Thông số máy.
Điều kiện liên động.
Trình tự hoạt động.

Do đó, khi sửa PLC mất chương trình, ưu tiên đầu tiên là xác định chương trình còn khả năng phục hồi hay không.

Nếu khách hàng có file backup, quá trình khôi phục có thể thuận lợi hơn. Nếu không có backup, cần kiểm tra tình trạng bộ nhớ và khả năng truy cập dữ liệu trước khi thực hiện các bước tiếp theo.

13. Sửa lỗi PLC Siemens S7-200 không kết nối được

Không kết nối được là lỗi khá phổ biến khi bảo trì hệ thống cũ.

Các nguyên nhân có thể nằm ở:

Cáp truyền thông.
Cổng PLC.
Cấu hình giao tiếp.
Phần mềm.
Driver.
Máy tính.
Mạch truyền thông.
CPU.

Một quy trình kiểm tra tốt cần loại trừ từng yếu tố thay vì mặc định rằng PLC đã hỏng.

14. PLC Siemens S7-200 báo lỗi ERR/SF

Khi LED lỗi sáng, cần ghi nhận trạng thái trước khi reset.

Nếu có thể truy cập thông tin chẩn đoán, kỹ thuật viên nên lưu lại dữ liệu lỗi để phục vụ phân tích.

Một số lỗi có thể liên quan đến:

Chương trình.
Bộ nhớ.
Phần cứng.
I/O.
Truyền thông.
Nguồn điện.

Không phải mọi trường hợp LED lỗi đều đồng nghĩa với việc phải thay CPU. Sửa Lỗi Bộ Điều Khiển PLC Siemens S7-200 Chuyên Nghiệp, Xử Lý Lỗi CPU 221, 222, 224XP, 226 Nhanh, Chính Xác

15. PLC hoạt động chập chờn lúc được lúc không

Đây là dạng lỗi gây khó khăn cho việc chẩn đoán vì PLC có thể hoạt động bình thường trong thời gian kiểm tra.

Nguyên nhân có thể liên quan đến:

Nguồn điện.
Nhiệt độ.
Tiếp xúc.
Connector.
Mối hàn.
Linh kiện xuống cấp.
Nhiễu.
Thiết bị ngoại vi.

Kỹ thuật viên cần kiểm tra thiết bị trong điều kiện mô phỏng phù hợp để xác định nguyên nhân.

16. Các lỗi liên quan đến ngõ vào PLC

Ngõ vào PLC có nhiệm vụ nhận tín hiệu từ thiết bị bên ngoài.

Nếu Input không hoạt động, cần kiểm tra từ nguồn tín hiệu đến PLC.

Ví dụ:

Cảm biến → dây dẫn → terminal → mạch Input → CPU → chương trình

Nếu cảm biến không phát tín hiệu thì không nên kết luận Input PLC bị hỏng.

Ngược lại, nếu tín hiệu đầu vào đạt yêu cầu nhưng PLC không nhận, cần kiểm tra sâu hơn phần cứng Input.

17. Các lỗi liên quan đến ngõ ra PLC

Ngõ ra điều khiển các thiết bị chấp hành.

Khi Output không hoạt động, cần kiểm tra:

Chương trình có xuất lệnh hay không.
LED Output có thay đổi hay không.
Điện áp tín hiệu.
Relay hoặc transistor đầu ra.
Thiết bị tải.
Dây dẫn.

Phân tích theo chuỗi giúp xác định chính xác vị trí gây lỗi.

18. Khi nào nên sửa PLC và khi nào nên thay thế?

Không phải trường hợp nào cũng cần thay PLC mới.

Việc sửa chữa có thể phù hợp khi:

PLC vẫn còn linh kiện thay thế.
CPU có khả năng phục hồi.
Hư hỏng nằm ở mạch nguồn.
Hư hỏng nằm ở mạch truyền thông.
Hư hỏng nằm ở một khu vực phần cứng có thể xử lý.
Model PLC cũ khó tìm trên thị trường.
Chương trình máy cần được bảo toàn.

Thay thế có thể được cân nhắc khi thiết bị hư hỏng quá nặng hoặc chi phí sửa chữa không phù hợp với giá trị thiết bị.

CATEC có thể kiểm tra tình trạng thực tế trước khi đưa ra phương án xử lý.

19. Linh kiện trong quá trình sửa PLC Siemens S7-200

Một số linh kiện có thể cần kiểm tra hoặc thay thế tùy tình trạng thực tế:

Tụ điện.
IC nguồn.
Linh kiện bảo vệ.
Linh kiện bán dẫn.
IC giao tiếp.
Relay.
Connector.
Linh kiện thuộc mạch I/O.

Việc thay linh kiện cần căn cứ vào thông số kỹ thuật và tình trạng thực tế của PCB.

Không nên thay linh kiện theo kiểu đồng loạt nếu chưa xác định nguyên nhân gây lỗi.

20. Những lưu ý quan trọng khi sửa PLC Siemens S7-200

20.1. Sao lưu chương trình trước khi sửa

Nếu PLC vẫn có thể truy cập, nên sao lưu chương trình và các thông số cần thiết trước khi tháo thiết bị.

20.2. Ghi lại mã model

Cần ghi rõ:

CPU 221.
CPU 222.
CPU 224XP.
CPU 226.
Phiên bản phần cứng nếu có.

Thông tin này giúp tránh nhầm lẫn trong quá trình kiểm tra.

20.3. Không tự ý cấp nguồn nhiều lần

Nếu nghi ngờ chập nguồn, việc cấp điện lặp lại có thể gây thêm hư hỏng.

20.4. Bảo quản PLC chống tĩnh điện

Bo mạch điện tử nên được thao tác trong điều kiện phù hợp để hạn chế ảnh hưởng của tĩnh điện.

21. Dịch vụ sửa lỗi bộ điều khiển PLC Siemens S7-200 tại CATEC

CATEC cung cấp dịch vụ sửa chữa các dòng PLC Siemens S7-200 với nhiều tình trạng lỗi khác nhau.

Một số dịch vụ được tiếp nhận:

Sửa PLC Siemens S7-200 không lên nguồn.
Sửa PLC không RUN.
Sửa PLC báo ERR/SF.
Sửa PLC mất chương trình.
Sửa PLC không kết nối.
Sửa PLC lỗi truyền thông.
Sửa PLC không nhận Input.
Sửa PLC không xuất Output.
Sửa PLC hoạt động chập chờn.
Sửa CPU 221.
Sửa CPU 222.
Sửa CPU 224XP.
Sửa CPU 226.

Quá trình kiểm tra tập trung vào việc tìm nguyên nhân thay vì chỉ xử lý triệu chứng.

22. Ưu điểm khi sửa PLC Siemens S7-200 tại CATEC

Kiểm tra tình trạng thiết bị

Trước khi sửa, kỹ thuật viên kiểm tra tình trạng thực tế để xác định khu vực lỗi.

Tập trung vào nguyên nhân

Không thay linh kiện một cách tùy ý. Mỗi phương án xử lý cần dựa trên kết quả đo kiểm.

Hỗ trợ nhiều model

CATEC tiếp nhận nhiều dòng PLC Siemens S7-200, trong đó có CPU 221, 222, 224XP và 226.

Hỗ trợ lỗi đa dạng

Từ lỗi nguồn, lỗi CPU, lỗi truyền thông đến lỗi I/O và lỗi hoạt động không ổn định.

Có phương án kiểm tra sau sửa chữa

PLC cần được kiểm tra lại để đánh giá trạng thái hoạt động trước khi bàn giao.

23. Quy trình tiếp nhận sửa PLC tại CATEC

Khách hàng có thể cung cấp các thông tin:

Bước 1: Gửi model PLC.

Bước 2: Mô tả hiện tượng lỗi.

Bước 3: Gửi hình ảnh tem model và tình trạng đèn LED nếu có.

Bước 4: Kỹ thuật viên kiểm tra thiết bị.

Bước 5: Xác định nguyên nhân.

Bước 6: Đề xuất phương án sửa chữa.

Bước 7: Tiến hành sửa chữa sau khi thống nhất.

Bước 8: Kiểm tra lại PLC.

Bước 9: Bàn giao thiết bị.

Quy trình này giúp khách hàng nắm được tình trạng thiết bị và hạn chế phát sinh chi phí không cần thiết.

24. Báo giá sửa PLC Siemens S7-200 phụ thuộc vào những yếu tố nào?

Không nên áp dụng một mức giá cố định cho tất cả PLC S7-200 vì mỗi thiết bị có mức độ hư hỏng khác nhau.

Chi phí có thể phụ thuộc vào:

Model CPU.
Lỗi nguồn.
Lỗi CPU.
Lỗi bộ nhớ.
Lỗi truyền thông.
Lỗi I/O.
Mức độ hư hỏng PCB.
Linh kiện cần thay.
Tình trạng thiết bị sau khi kiểm tra.

Vì vậy, cách báo giá phù hợp là kiểm tra tình trạng thực tế trước khi đưa ra phương án.

25. Vì sao cần kỹ thuật viên có kinh nghiệm khi sửa PLC?

PLC là thiết bị điều khiển trực tiếp dây chuyền sản xuất. Một thao tác không phù hợp có thể gây mất dữ liệu hoặc phát sinh lỗi mới.

Kỹ thuật viên có kinh nghiệm thường có khả năng:

Phân tích triệu chứng.
Đọc trạng thái PLC.
Kiểm tra nguồn.
Đo tín hiệu.
Kiểm tra mạch điện tử.
Phân biệt lỗi phần cứng và phần mềm.
Đánh giá khả năng phục hồi.
Kiểm tra thiết bị sau sửa chữa.

Đặc biệt với các PLC đời cũ như S7-200, việc hiểu cả phần mềm và phần cứng là yếu tố quan trọng. Sửa Lỗi Bộ Điều Khiển PLC Siemens S7-200 Chuyên Nghiệp, Xử Lý Lỗi CPU 221, 222, 224XP, 226 Nhanh, Chính Xác

26. Những thông tin khách hàng nên cung cấp khi gửi PLC sửa chữa

Để rút ngắn thời gian chẩn đoán, khách hàng nên cung cấp:

Model PLC.
Mã CPU.
Điện áp sử dụng.
Hiện tượng lỗi.
Trạng thái LED.
Ảnh tem thiết bị.
Ảnh mặt trước PLC.
Lịch sử lỗi nếu có.
Thông tin về chương trình backup.
Thiết bị ngoại vi liên quan.

Nếu PLC bị lỗi ngay sau một sự cố điện, cần thông báo rõ để kỹ thuật viên tập trung kiểm tra khu vực nguồn và bảo vệ.

27. Cách hạn chế lỗi PLC Siemens S7-200 trong quá trình sử dụng

Bên cạnh sửa chữa, bảo trì phòng ngừa giúp giảm nguy cơ dừng máy.

Kiểm tra tủ điện định kỳ

Theo dõi:

Nhiệt độ.
Độ ẩm.
Bụi bẩn.
Quạt làm mát.
Nguồn cấp.

Kiểm tra hệ thống nối đất

Nối đất phù hợp giúp giảm ảnh hưởng của nhiễu điện.

Kiểm tra nguồn

Nguồn cấp cho PLC cần ổn định và đúng yêu cầu.

Sao lưu chương trình

Nên lưu trữ chương trình PLC ở nhiều vị trí an toàn.

Theo dõi lỗi bất thường

Nếu PLC bắt đầu xuất hiện hiện tượng chập chờn, mất kết nối hoặc báo lỗi, nên kiểm tra sớm thay vì tiếp tục vận hành cho đến khi thiết bị dừng hoàn toàn.

28. CATEC nhận sửa PLC Siemens S7-200 tại đâu?

CATEC hỗ trợ tiếp nhận sửa lỗi bộ điều khiển PLC Siemens S7-200 cho nhiều khách hàng đang sử dụng thiết bị tự động hóa tại TP.HCM và các tỉnh thành khác.

Các trường hợp có thể gửi thiết bị đến kiểm tra gồm:

CPU 221.
CPU 222.
CPU 224XP.
CPU 226.
PLC mất nguồn.
PLC không RUN.
PLC báo ERR.
PLC mất chương trình.
PLC không giao tiếp.
PLC lỗi I/O.

Đối với những dây chuyền cần xử lý nhanh, khách hàng nên cung cấp đầy đủ thông tin về lỗi ngay từ đầu để kỹ thuật viên có cơ sở chuẩn bị phương án kiểm tra.

29. Câu hỏi thường gặp về sửa PLC Siemens S7-200

PLC Siemens S7-200 không lên nguồn có sửa được không?

Có thể sửa được trong nhiều trường hợp, nhưng cần kiểm tra thực tế để xác định nguyên nhân. Lỗi có thể nằm ở nguồn cấp bên ngoài hoặc mạch nguồn bên trong PLC.

CPU 224XP không RUN phải làm gì?

Nên kiểm tra trạng thái LED, khả năng kết nối, chương trình và thông tin chẩn đoán trước khi kết luận CPU bị hỏng.

PLC S7-200 mất chương trình có khôi phục được không?

Khả năng phục hồi phụ thuộc vào tình trạng bộ nhớ và dữ liệu còn lại. Nếu có file backup, việc khôi phục sẽ thuận lợi hơn.

PLC không kết nối máy tính có phải PLC hỏng không?

Không nhất thiết. Có thể do cáp, phần mềm, cấu hình, cổng giao tiếp hoặc máy tính. Cần loại trừ từng nguyên nhân.

Có sửa được CPU 221, CPU 222, CPU 224XP và CPU 226 không?

Có thể tiếp nhận kiểm tra các model này. Phương án sửa chữa phụ thuộc vào tình trạng thực tế của từng CPU.

Có nên tự tháo PLC để sửa không?

Nếu không có thiết bị đo và kinh nghiệm về điện tử công nghiệp, không nên tự sửa bo mạch PLC vì có thể làm mất dữ liệu hoặc gây thêm hư hỏng.

30. Kết luận

Sửa lỗi bộ điều khiển PLC Siemens S7-200 cần được thực hiện dựa trên quy trình chẩn đoán cụ thể thay vì chỉ dựa vào hiện tượng bên ngoài. Các dòng CPU 221, CPU 222, CPU 224XP và CPU 226 có thể gặp nhiều tình trạng như mất nguồn, không RUN, báo ERR/SF, mất chương trình, không giao tiếp, lỗi Input/Output hoặc hoạt động chập chờn.

Việc xác định chính xác nguyên nhân giúp lựa chọn phương án sửa chữa phù hợp, hạn chế thay thế linh kiện không cần thiết và giảm thời gian dừng máy. CATEC tiếp nhận kiểm tra và sửa PLC Siemens S7-200 với nhiều dạng lỗi phần cứng và các vấn đề liên quan đến vận hành.

Nếu PLC Siemens S7-200 của doanh nghiệp đang gặp lỗi, khách hàng nên cung cấp model CPU, tình trạng đèn LED, hiện tượng xảy ra và thông tin chương trình nếu có. Những dữ liệu này sẽ giúp quá trình kiểm tra và chẩn đoán được thực hiện nhanh chóng, chính xác hơn.

Các Lỗi Thường Hay Hư Hỏng Của PLC

Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Lỗi Hết Pin Hoặc Pin Yếu, Lỗi Do Lâu Ngày Không Thay Pin.
Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Hư CPU, Lỗi Giao Tiếp CPU Và Bo Thực Thi, Báo Đèn Error Hoặc SF/ Diags.
Hư Bo Thực Thi: Hư Ngõ Vào Input, Ngõ Ra Output, Analog,…
Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Hư Bo Nguồn, Mất Nguồn. Nổ Cầu Chì, Nổ Điện Trở. Hư Nguồn DC 24V.
Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Cháy Nổ Do Sét Đánh, Chạm Chậm, Cấp Nhầm Nguồn Điện AC, DC,…
Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Không Kết Nối Được Với HMI Hoặc Máy Tính -> Hư Cổng Truyền Thông Với HMI.
Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Không Sáng Đèn Khi Đã Cấp Nguồn, Mất Nguồn.
Relay Hoặc Transistor Không Đóng Mặc Dù Đã Có Đèn Sáng, Hoặc Đóng Mà Không Có Điện Ra PLC.
Lỗi Mất Hoàn Toàn Hoặc Mất Một Đoạn Chương Trình, Báo Err Hoặc Chương Trình Có Đoạn Màu Vàng,…
Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Lỗ Hoạt Động Sai Quy Trình, Bỏ Bước, Lỗi Bước,…
Lỗi Bị Khoá Password Hoặc Chống Upload,…

Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Không Chỉ Là Giải Pháp Khắc Phục Sự Cố Tức Thời Mà Còn Là Chiến Lược Tối Ưu Chi Phí Và Duy Trì Hoạt Động Ổn Định Cho Hệ Thống Tự Động Hóa. Việc Hiểu Rõ Nguyên Nhân Các Lỗi Sai PLC, Nhận Biết Sớm Dấu Hiệu Hư Hỏng Và Lựa Chọn Đúng Đơn Vị Sửa Chữa Uy Tín Sẽ Giúp Doanh Nghiệp Tránh Được Nhiều Rủi Ro Trong Sản Xuất. Với Kinh Nghiệm, Chuyên Môn Và Quy Trình Bài Bản, Dịch Vụ Công Ty CATEC Là Lựa Chọn Đáng Tin Cậy Cho Các Doanh Nghiệp Đang Tìm Kiếm Giải Pháp Sửa PLC PLC SIEMENS S7-200, CPU 221, CPU 222, CPU 224XP VÀ CPU 226 Hiệu Quả, An Toàn Và Lâu Dài. Nếu PLC Của Bạn Đang Gặp Sự Cố, Đừng Chần Chừ, Việc Sửa PLC Đúng Lúc Chính Là Chìa Khóa Giúp Hệ Thống Vận Hành Bền Bỉ Và Ổn Định Trong Tương Lai.

Hình ảnh thực tế PLC đang được sửa chữa tại CATEC

Hình ảnh PLC Allen Bradley đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Delta đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Fatek đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Mitsubishi đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Omron đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Siemens đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Xinje đang trong quá trình được sửa chữa tại CATEC Automation

Hình ảnh PLC Keyence đang trong quá trình được sửa chữa tại CATEC Automation

Quy Trình Sửa Chữa PLC tại CATEC

Tiếp nhận PLC lỗi
Kiểm tra – chẩn đoán lỗi miễn phí
Báo lỗi, báo giá rõ ràng
Tiến hành sửa chữa ngay khi khách hàng đồng ý
Test chạy thực tế 24–48h
Bàn giao – bảo hành sau sửa chữa

Thời gian xử lý: chỉ từ 6 – 24h, tùy mức độ hư hỏng.

Cam Kết về dịch vụ Sửa PLC Tại CATEC

Sửa nhanh trong vòng 24h
Không sửa không thu phí
Báo đúng lỗi – đúng giá
Linh kiện chính hãng, tương thích cao
Bảo hành sau sửa chữa từ 3 – 6 tháng
Hỗ trợ kỹ thuật tận tâm

Lợi ích Khi Sửa Chữa PLC Thay Vì Mua Mới

Nhiều doanh nghiệp băn khoăn giữa sửa chữa và thay mới PLC. Thực tế, sửa PLC mang lại nhiều lợi ích vượt trội:

Tiết kiệm 40–70% chi phí so với mua PLC mới
Nhanh hơn nhập hàng mới, tránh chờ đợi lâu
Giữ nguyên chương trình điều khiển cũ
Giảm thiểu rác thải điện tử, thân thiện môi trường

Đặc biệt với các dây chuyền cũ, PLC đã ngừng sản xuất, sửa chữa là giải pháp tối ưu nhất.

Vì Sao Nên Chọn Dịch Vụ Sửa PLC Của Chúng Tôi?

Giữa rất nhiều đơn vị tại TP.HCM, chúng tôi tự tin là địa chỉ sửa chữa PLC uy tín – nhanh – chuyên sâu nhờ:

Đội ngũ kỹ sư trên 10 năm kinh nghiệm PLC – tự động hóa
Am hiểu sâu cấu trúc phần cứng và phần mềm PLC
Đã sửa chữa thành công hàng ngàn PLC cho nhà máy tại KCN Tân Bình, Tân Tạo, VSIP, Sóng Thần, Hiệp Phước…
Vị trí thuận tiện tại khu vực Hồ Chí Minh, hỗ trợ nhanh chóng

Ngoài sửa chữa tại xưởng, chúng tôi còn hỗ trợ:

Khảo sát – kiểm tra PLC tại nhà máy
Sao lưu, khôi phục chương trình PLC
Nâng cấp, thay thế PLC tương đương
Tư vấn cải tiến hệ thống điều khiển PLC

Liên Hệ Với CTY TNHH Kỹ Thuật Công Nghệ Catec & dịch vụ sửa chữa PLC Toàn Quốc

Nếu bạn đang gặp sự cố với các dòng màn hình PLC hoặc cần tư vấn về các giải pháp tự động hóa, hãy liên hệ ngay với chúng tôi:

Hotline/ zalo: 0913.121.308
Email: catec.tech@gmail.com
Khu vực: Nhận & giao hàng Toàn Quốc

– Các khu vực chúng tôi cung cấp dịch vụ sửa bộ lập trình toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa chữa lỗi phần cứng và phần mềm PLC tại: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận...
