Màn hình HMI Proface 10 Inch là thiết bị giao diện người vận hành được sử dụng rộng rãi trong các dây chuyền sản xuất tự động, hệ thống điều khiển PLC, máy đóng gói, máy CNC, máy thực phẩm, máy dệt, máy nhựa, máy in và nhiều loại máy công nghiệp khác. Nhờ khả năng hiển thị trực quan, tốc độ xử lý nhanh và độ ổn định cao, Proface luôn là lựa chọn hàng đầu của nhiều doanh nghiệp.

Tuy nhiên, sau thời gian dài hoạt động trong môi trường nhiệt độ cao, độ ẩm lớn, bụi bẩn hoặc nguồn điện không ổn định, màn hình Proface 10 Inch có thể xuất hiện tình trạng hiển thị loang mờ, nhòe màu, giảm độ sáng, xuất hiện vùng tối hoặc các mảng sáng bất thường. Những lỗi này không chỉ làm giảm khả năng quan sát mà còn ảnh hưởng trực tiếp đến việc vận hành máy móc, gây gián đoạn sản xuất và làm tăng chi phí bảo trì.

Nếu không được kiểm tra và xử lý kịp thời, lỗi hiển thị loang mờ có thể lan rộng, làm hỏng hoàn toàn màn hình LCD hoặc ảnh hưởng đến các bo mạch điều khiển bên trong. Vì vậy, việc lựa chọn đơn vị Sửa chữa màn hình HMI Proface có kinh nghiệm, trang thiết bị chuyên dụng và linh kiện chính hãng là giải pháp giúp doanh nghiệp tiết kiệm chi phí, rút ngắn thời gian dừng máy và kéo dài tuổi thọ thiết bị.

Bài viết dưới đây sẽ phân tích chuyên sâu nguyên nhân, cách kiểm tra, quy trình sửa chữa cũng như những lưu ý quan trọng khi xử lý lỗi hiển thị loang mờ trên màn hình Proface 10 Inch.

1. Lỗi hiển thị loang mờ màn hình Proface 10 Inch là gì?

Hiển thị loang mờ là hiện tượng hình ảnh trên màn hình không còn sắc nét như ban đầu. Người sử dụng có thể nhận thấy:

• Hình ảnh bị nhòe.
• Màu sắc hiển thị không đồng đều.
• Xuất hiện vùng sáng hoặc tối bất thường.
• Góc màn hình bị mờ.
• Xuất hiện các vệt loang màu trắng.
• Vệt đen lan rộng theo thời gian.
• Hình ảnh bị ám vàng hoặc ám xanh.
• Mất độ tương phản.
• Độ sáng giảm rõ rệt.
• Chữ hiển thị khó đọc.

Đây là lỗi khá phổ biến đối với các màn hình HMI hoạt động liên tục nhiều năm trong nhà máy.

Trong nhiều trường hợp, Sửa chữa màn hình HMI Proface đúng thời điểm có thể giúp phục hồi hoàn toàn khả năng hiển thị mà không cần thay mới cả màn hình.

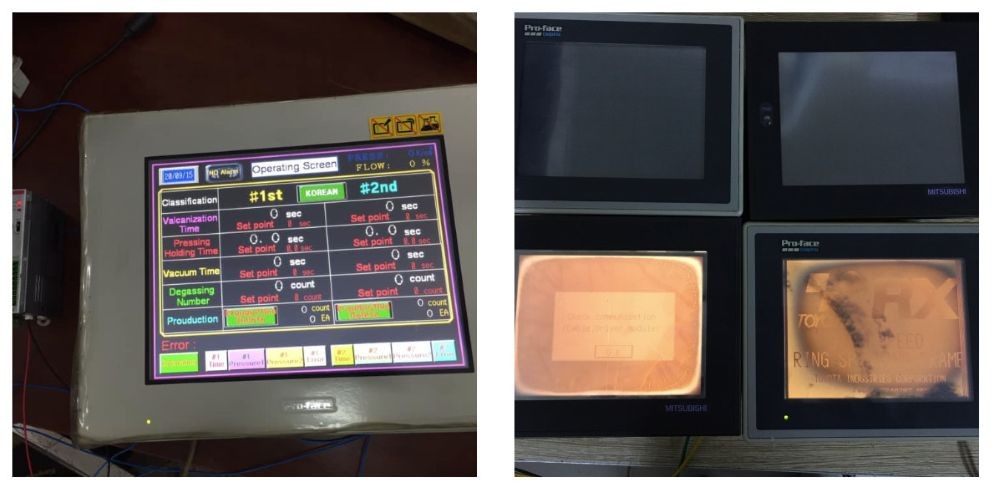

2. Dấu hiệu nhận biết màn hình Proface bị loang mờ

Doanh nghiệp nên kiểm tra ngay khi xuất hiện một trong các biểu hiện sau:

Sửa chữa màn hình HMI Proface xuất hiện vùng sáng bất thường

Một góc hoặc một phần màn hình sáng hơn khu vực còn lại.

Sửa chữa màn hình HMI Proface Hình ảnh bị mờ

Các biểu tượng, chữ hoặc thông số khó nhìn.

Sửa chữa màn hình HMI Proface Màu sắc sai lệch

Màu trắng chuyển sang vàng hoặc xanh.

Sửa chữa màn hình HMI Proface Loang đen

Các vết đen nhỏ xuất hiện rồi lan rộng.

Đây đều là dấu hiệu cần tiến hành Sửa chữa màn hình HMI Proface càng sớm càng tốt để tránh phát sinh thêm lỗi phần cứng.

3. Nguyên nhân gây lỗi hiển thị loang mờ

Tuổi thọ LCD suy giảm

Sau nhiều năm hoạt động, tinh thể lỏng trong LCD bắt đầu lão hóa.

Biểu hiện:

• Độ sáng giảm.
• Màu hiển thị sai.
• Loang màu.
• Mất nét.

Đèn nền LED xuống cấp

Đèn nền là bộ phận quyết định độ sáng màn hình.

Khi LED già hóa sẽ xuất hiện:

• Ánh sáng không đều.
• Góc tối.
• Màn hình mờ.
• Chớp tắt.

Board điều khiển LCD lỗi

Board tín hiệu bị lỗi khiến dữ liệu truyền đến LCD không chính xác.

Triệu chứng:

• Loang màu.
• Hình bị nhòe.
• Sai màu.
• Hiển thị nhiễu.

Cáp tín hiệu lỏng

Sau nhiều năm rung động:

• Cáp LVDS bị oxy hóa.
• Chân socket tiếp xúc kém.
• Tín hiệu truyền không ổn định.

IC Driver hỏng

IC điều khiển hàng và cột của LCD bị lỗi sẽ gây:

• Một vùng hiển thị bất thường.
• Loang màu.
• Nhấp nháy.

Môi trường làm việc khắc nghiệt

Các yếu tố ảnh hưởng gồm:

• Nhiệt độ cao.
• Hơi dầu.
• Độ ẩm.
• Hóa chất.
• Bụi công nghiệp.

Những điều kiện này làm giảm tuổi thọ của màn hình đáng kể.

4. Các lỗi phần cứng thường gặp trên màn hình Proface 10 Inch

Qua quá trình tiếp nhận hàng nghìn thiết bị, các kỹ thuật viên ghi nhận những lỗi phổ biến sau:

LCD bị lão hóa

Đây là lỗi nhiều nhất.

Giải pháp:

• Kiểm tra tuổi thọ LCD.
• Đo điện áp.
• Kiểm tra tín hiệu.
• Thay LCD khi cần thiết.

IC Gamma lỗi

IC Gamma giúp cân bằng màu sắc.

Nếu hỏng sẽ xuất hiện:

• Sai màu.
• Loang trắng.
• Mất tương phản.
• Hình ảnh nhợt nhạt.

Board nguồn cấp sai điện áp

Điện áp không ổn định làm LCD hoạt động bất thường.

Triệu chứng:

• Mờ.
• Chớp.
• Loang.
• Tắt mở liên tục.

Socket kết nối oxy hóa

Đặc biệt phổ biến tại môi trường nhiều hơi nước.

Giải pháp:

• Vệ sinh.
• Thay socket.
• Đo trở kháng.
• Kiểm tra tiếp xúc.

Đây là hạng mục thường được thực hiện trong quy trình Sửa chữa màn hình HMI Proface nhằm đảm bảo tín hiệu truyền ổn định.

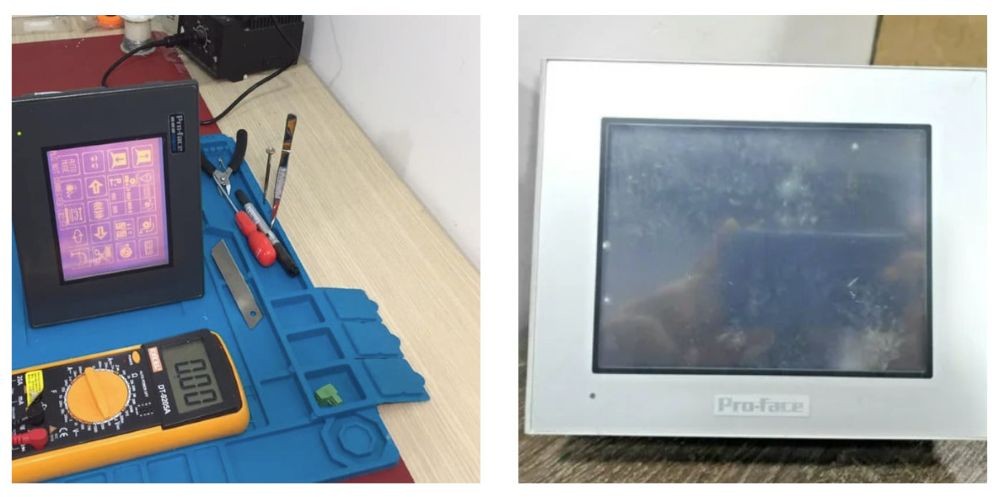

5. Kiểm tra lỗi nhanh trước khi sửa

Một trung tâm sửa chữa chuyên nghiệp sẽ tiến hành kiểm tra theo các bước sau:

Kiểm tra nguồn cấp

Đo:

• 5V
• 12V
• 24V
• Điện áp LED Backlight

Kiểm tra đèn nền

Sử dụng thiết bị chuyên dụng để:

• Đo dòng LED.
• Đo điện áp LED.
• Kiểm tra tuổi thọ LED.

Kiểm tra LCD

Quan sát:

• Điểm chết.
• Loang sáng.
• Loang tối.
• Ám màu.

Kiểm tra board điều khiển

Bao gồm:

• IC xử lý.
• RAM.
• Flash.
• Driver LCD.

Kiểm tra cáp

Đo:

• Tiếp xúc.
• Trở kháng.
• Rò điện.
• Đứt ngầm.

Quy trình kiểm tra bài bản giúp xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và tối ưu chi phí cho khách hàng.

6. Vì sao nên sửa thay vì thay mới?

Chi phí thay mới màn hình HMI Proface 10 Inch thường rất cao, đặc biệt với các dòng đã ngừng sản xuất hoặc phải đặt hàng từ nước ngoài. Trong khi đó, nhiều trường hợp chỉ cần thay đèn nền, IC điều khiển, cáp tín hiệu hoặc phục hồi bo mạch là màn hình có thể hoạt động ổn định trở lại.

Lợi ích khi lựa chọn Sửa chữa màn hình HMI Proface:

• Tiết kiệm đáng kể chi phí đầu tư.
• Rút ngắn thời gian dừng máy.
• Giữ nguyên chương trình và cấu hình thiết bị.
• Không phải chỉnh sửa hệ thống điều khiển.
• Đảm bảo tính tương thích với PLC và các thiết bị hiện hữu.
• Kéo dài tuổi thọ thiết bị thêm nhiều năm nếu được sửa đúng kỹ thuật.

Đối với doanh nghiệp sản xuất liên tục, đây là giải pháp kinh tế và hiệu quả hơn nhiều so với việc thay mới toàn bộ thiết bị.

7. Quy trình sửa chữa màn hình HMI Proface 10 Inch chuyên nghiệp

Để khắc phục triệt để lỗi hiển thị loang mờ, đơn vị sửa chữa cần có đầy đủ thiết bị đo kiểm, máy hàn linh kiện SMD/BGA, máy cấp nguồn chuyên dụng và đội ngũ kỹ thuật viên nhiều kinh nghiệm. Một quy trình chuyên nghiệp không chỉ giúp xác định đúng nguyên nhân mà còn hạn chế tối đa việc thay thế linh kiện không cần thiết.

Bước 1. Tiếp nhận thiết bị

Ngay khi nhận màn hình từ khách hàng, kỹ thuật viên sẽ:

• Kiểm tra ngoại quan.
• Ghi nhận model, số serial.
• Kiểm tra tình trạng màn hình.
• Ghi nhận lỗi khách hàng mô tả.
• Lập phiếu tiếp nhận.

Bước 2. Kiểm tra nguồn

Nguồn điện là yếu tố đầu tiên cần kiểm tra vì điện áp không ổn định có thể gây ra nhiều lỗi hiển thị.

Các hạng mục gồm:

• Kiểm tra nguồn 24VDC.
• Kiểm tra nguồn nội bộ.
• Đo điện áp cấp LCD.
• Đo điện áp đèn nền.
• Kiểm tra tụ lọc nguồn.
• Kiểm tra IC nguồn.

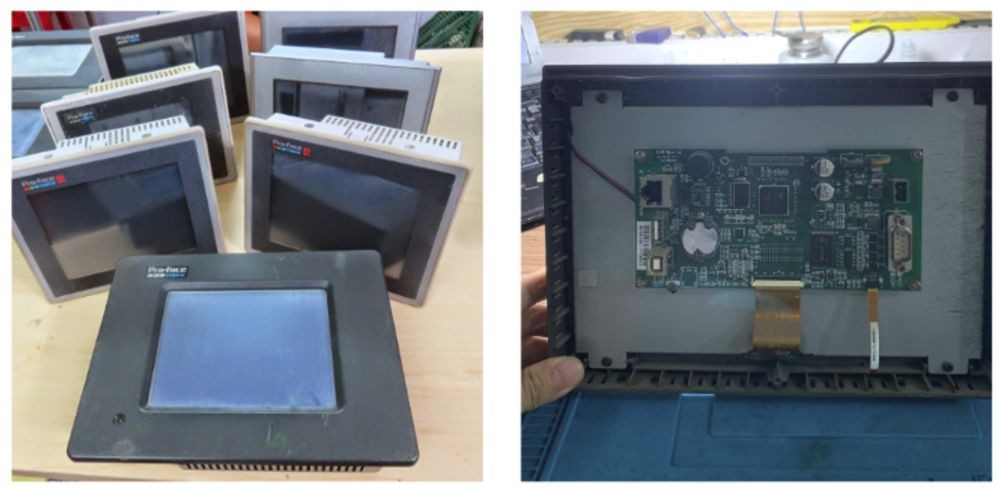

Bước 3. Kiểm tra bo mạch điều khiển

Kỹ thuật viên sử dụng máy hiện sóng và đồng hồ đo chuyên dụng để kiểm tra:

• IC xử lý.
• IC Driver.
• IC Gamma.
• Bộ nhớ Flash.
• RAM.
• CPU điều khiển.
• Mạch giao tiếp LCD.

Đây là bước quan trọng quyết định hiệu quả của quá trình Sửa chữa màn hình HMI Proface.

Bước 4. Kiểm tra LCD

LCD được đánh giá theo nhiều tiêu chí:

• Độ sáng.
• Độ đồng đều màu sắc.
• Độ tương phản.
• Góc nhìn.
• Điểm chết.
• Độ ổn định khi hoạt động liên tục.

Bước 5. Kiểm tra đèn nền

Đèn nền LED thường suy giảm sau nhiều năm sử dụng.

Kỹ thuật viên sẽ:

• Đo điện áp LED.
• Đo dòng LED.
• Kiểm tra từng thanh LED.
• Kiểm tra mạch Driver LED.

Bước 6. Sửa chữa hoặc thay thế linh kiện

Sau khi xác định chính xác nguyên nhân, kỹ thuật viên sẽ:

• Thay IC.
• Thay LED Backlight.
• Thay tụ nguồn.
• Thay IC Driver.
• Thay cáp tín hiệu.
• Thay socket.
• Phục hồi đường mạch.

Bước 7. Chạy thử tải

Thiết bị được vận hành liên tục nhiều giờ nhằm kiểm tra:

• Độ ổn định.
• Nhiệt độ.
• Chất lượng hiển thị.
• Tín hiệu truyền dữ liệu.

Bước 8. Vệ sinh và bàn giao

Trước khi giao khách hàng:

• Vệ sinh toàn bộ thiết bị.
• Kiểm tra lần cuối.
• Dán tem bảo hành.
• Lập biên bản nghiệm thu.

8. Những linh kiện thường được thay thế

Không phải mọi trường hợp loang mờ đều phải thay màn hình LCD. Tùy từng nguyên nhân, kỹ thuật viên sẽ thay thế đúng bộ phận hư hỏng để tiết kiệm chi phí.

LCD Panel

Được thay khi:

• Loang đen nặng.
• Vỡ lớp tinh thể lỏng.
• Chảy mực.
• Mất hiển thị hoàn toàn.

Đèn nền LED

Thay khi:

• Màn hình tối.
• Độ sáng yếu.
• Sáng không đều.
• Chớp tắt.

IC Gamma

Triệu chứng:

• Màu sắc sai.
• Hình ảnh nhợt nhạt.
• Loang trắng.
• Mất tương phản.

IC Driver LCD

Nếu IC Driver hỏng sẽ gây:

• Một phần màn hình bị lỗi.
• Loang màu.
• Hiển thị sai.
• Nhấp nháy.

Cáp LVDS

Được thay khi:

• Gãy cáp.
• Oxy hóa.
• Đứt ngầm.
• Tiếp xúc kém.

Socket kết nối

Các socket lâu năm thường:

• Cháy chân.
• Rỉ sét.
• Tiếp xúc không ổn định.

Việc thay mới giúp tín hiệu truyền ổn định hơn.

9. Vì sao màn hình Proface thường bị loang mờ sau nhiều năm?

Hiện tượng này không chỉ xuất hiện ở Proface mà còn ở nhiều dòng HMI công nghiệp khác.

Hoạt động liên tục

Nhiều nhà máy vận hành:

• 24/24 giờ.
• 3 ca liên tục.
• Không có thời gian nghỉ.

Điều này khiến LCD và đèn nền nhanh lão hóa.

Nhiệt độ môi trường cao

Trong tủ điện kín, nhiệt độ có thể vượt 50°C.

Nhiệt độ cao làm:

• Giảm tuổi thọ LED.
• Giảm tuổi thọ LCD.
• Tụ nguồn nhanh khô.
• IC dễ quá nhiệt.

Độ ẩm

Độ ẩm cao gây:

• Oxy hóa chân linh kiện.
• Chập mạch.
• Ăn mòn bo mạch.

Bụi công nghiệp

Bụi bám lâu ngày khiến:

• Tản nhiệt kém.
• Quạt làm mát giảm hiệu quả.
• IC nóng hơn bình thường.

Điện áp không ổn định

Nguồn điện tăng giảm liên tục dễ làm:

• IC nguồn hỏng.
• Driver LED lỗi.
• LCD hoạt động không ổn định.

10. Những sai lầm khiến màn hình hỏng nặng hơn

Nhiều doanh nghiệp vì muốn tiết kiệm chi phí đã tự xử lý khi màn hình bị loang mờ, nhưng điều này có thể khiến thiết bị hư hỏng nghiêm trọng hơn.

Tiếp tục sử dụng

Màn hình bị loang nhưng vẫn vận hành liên tục.

Hậu quả:

• Vết loang lan rộng.
• Đèn nền cháy.
• IC Driver hỏng.

Tự tháo máy

Việc tháo màn hình khi không có dụng cụ chuyên dụng dễ gây:

• Đứt cáp.
• Vỡ LCD.
• Gãy socket.
• Trầy mạch in.

Thay linh kiện không đúng chủng loại

Một số linh kiện giá rẻ không đạt tiêu chuẩn sẽ khiến:

• Thiết bị hoạt động không ổn định.
• Nhanh tái phát lỗi.
• Giảm tuổi thọ màn hình.

Đó là lý do nên lựa chọn đơn vị Sửa chữa màn hình HMI Proface có đầy đủ thiết bị và sử dụng linh kiện chất lượng.
